1. บทนำ
The AOPUTTRIVER AP-5800S is a versatile 3-in-1 air quality monitor designed to provide accurate measurements of various airborne pollutants. This device is essential for monitoring indoor and outdoor air quality, helping to ensure a healthier environment for you and your family.
It is capable of measuring:
- PM2.5 และ PM10: Inhalable particulate matter.
- เอชโช: ฟอร์มาลดีไฮด์
- ทีโอซี: Total Volatile Organic Compounds.
- Additionally, it can detect benzene, carbon monoxide, ammonia, hydrogen, alcohol, and cigarette smoke.
2. สินค้าหมดview
2.1 เนื้อหาบรรจุภัณฑ์

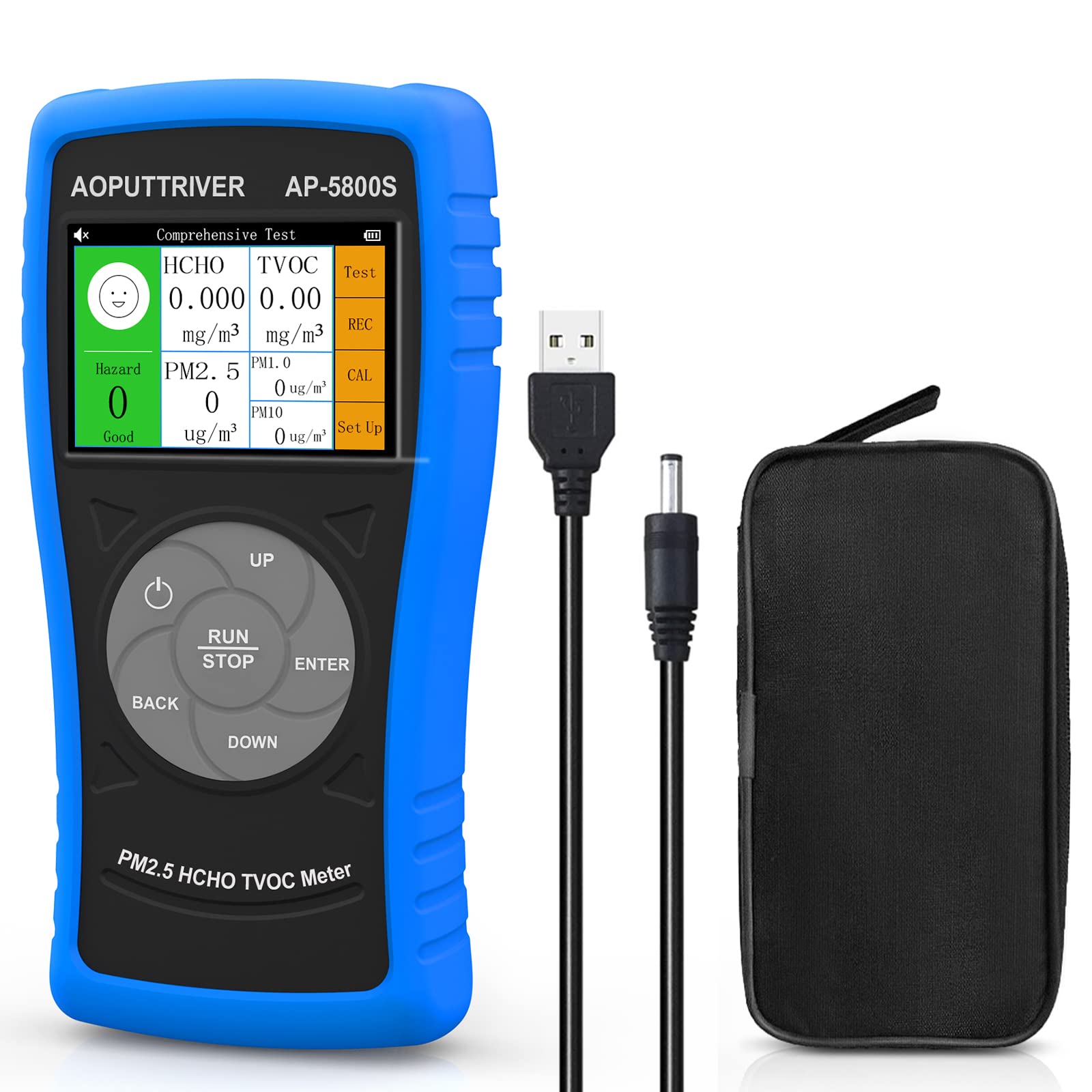

Image: Contents of the AP-5800S package, including the monitor, USB cable, storage bag, and user manual.
เมื่อแกะกล่องแล้ว โปรดตรวจสอบให้แน่ใจว่ามีสิ่งของครบทั้งหมด:
- 1 x AOPUTTRIVER AP-5800S Air Quality Monitor
- สายชาร์จ USB 1 เส้น
- 1 x กระเป๋าเก็บของ
- 1 x คู่มือผู้ใช้
2.2 คุณสมบัติของอุปกรณ์
Image: Visual representation of the monitor's key features, including HCHO, PM2.5, TVOC detection, colorful display, low battery indicator, alarm setting, and rechargeable battery.
The AP-5800S monitor includes the following features:
- HCHO, PM2.5, TVOC detection capabilities.
- Colorful LCD display for clear readings.
- ไฟแสดงสถานะแบตเตอรี่ต่ำ
- Alarm setting for critical air quality levels.
- แบตเตอรี่แบบชาร์จ USB เพื่อความสะดวก
- Integrated tripod mounting hole for continuous monitoring.
2.3 Device Components and Dimensions
ภาพ: ด้านหน้า view of the AP-5800S monitor, highlighting its compact size with dimensions of 190mm (7.4in) height, 80mm (3.14in) width, and 3.8cm (1.49in) depth.
The device features a compact design for portability and ease of use. Its dimensions are approximately 190mm (7.4 inches) in height, 80mm (3.14 inches) in width, and 3.8cm (1.49 inches) in depth.
2.4 Sensor Location and Charging Port
ภาพ: ระยะใกล้ view of the top and bottom of the AP-5800S, showing the USB charging port with indicator lights and the air intake vents for the high-precision sensors.
The AP-5800S utilizes high-precision sensors, including a laser PM2.5 sensor, an electrochemical formaldehyde sensor, and a thick film semiconductor gas sensor for TVOC. The air intake vents are located on the device to allow for accurate sampling. The USB charging port is located on the side of the device. A red light indicates charging, and a green light indicates a full charge.
3. Panel Layout and Button Functions

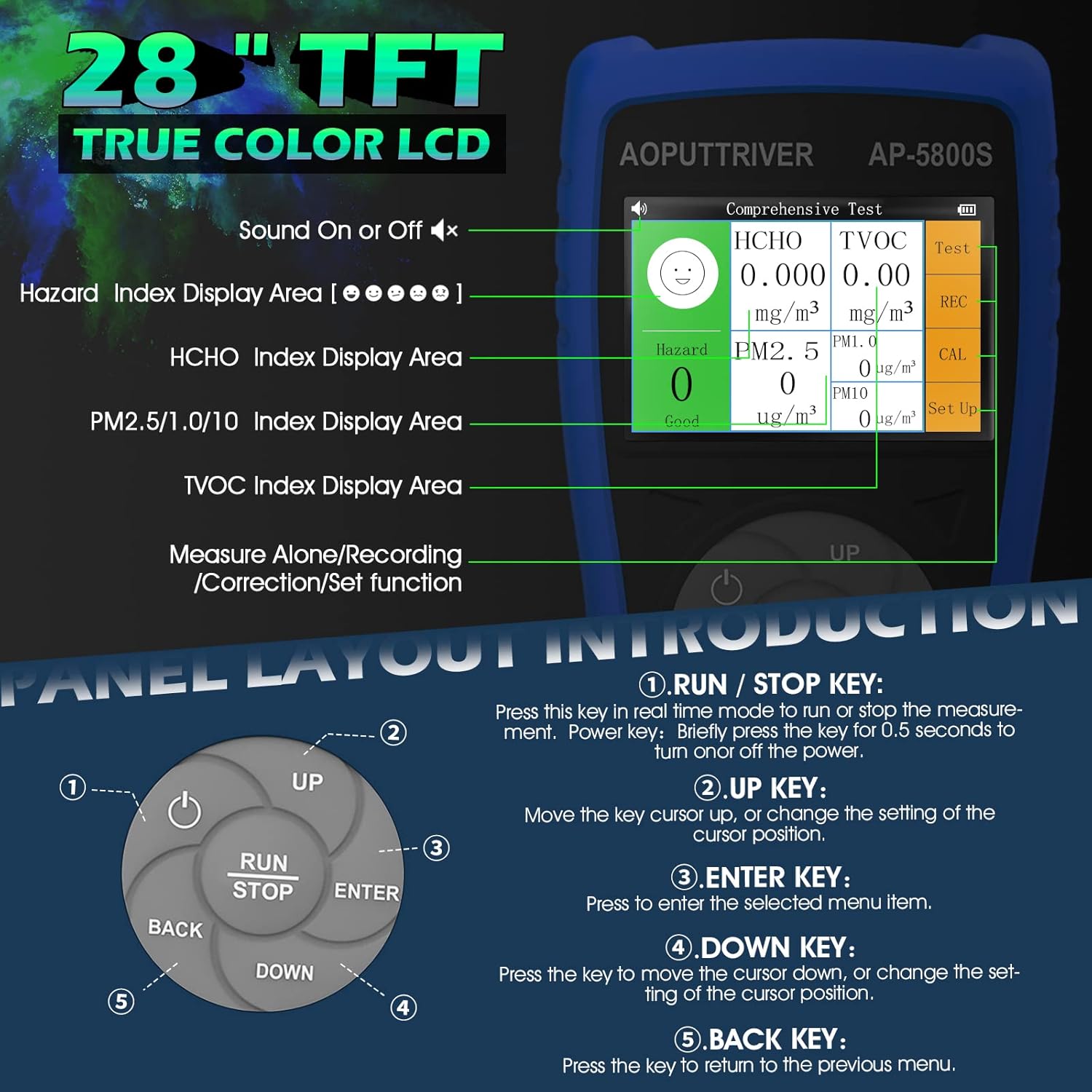

Image: Detailed diagram of the AP-5800S display and control panel, showing the LCD screen with various index display areas and the five-button navigation cluster.
The device features a 2.8-inch TFT True Color LCD for displaying measurement results and settings. The control panel consists of five buttons for navigation and operation.
3.1 Display Areas
- Hazard Index Display Area: Indicates the overall air quality hazard level.
- HCHO Index Display Area: แสดงความเข้มข้นของฟอร์มาลดีไฮด์
- PM2.5/1.0/10 Index Display Area: Displays particulate matter concentrations.
- TVOC Index Display Area: Shows Total Volatile Organic Compound concentration.
3.2 ฟังก์ชันปุ่ม
- RUN / STOP Key:
Press this key in real-time mode to run or stop the measurement. Briefly press for 0.5 seconds to turn the device on or off. - ขึ้นที่สำคัญ:
Move the cursor up, or change the setting of the cursor position. - กดปุ่ม ENTER:
Press to enter the selected menu item or confirm a setting. - ปุ่มลง:
Press the key to move the cursor down, or change the setting of the cursor position. - ปุ่มย้อนกลับ:
Press the key to return to the previous menu.
4. การตั้งค่า
4.1 การชาร์จเริ่มต้น
Before first use, fully charge the AP-5800S monitor. Connect the provided USB cable to the device's charging port and a compatible USB power source (e.g., computer, power bank, or USB wall adapter). The charging indicator light will be red during charging and turn green when fully charged.
4.2 เปิด/ปิดเครื่อง
- การเปิดเครื่อง: กดปุ่มค้างไว้ วิ่ง / หยุด key for approximately 0.5 seconds until the display illuminates.
- วิธีปิดเครื่อง: กดปุ่มค้างไว้ วิ่ง / หยุด key for approximately 0.5 seconds until the display turns off. The device also features an auto power-off function to conserve battery.
5. การดำเนินการ
5.1 การดำเนินการวัด
Once powered on, the device will typically begin real-time measurement automatically. Ensure the device is placed in the area you wish to monitor, away from direct airflow or strong drafts that could affect readings.
- Place the monitor in the desired location.
- กดปุ่ม วิ่ง / หยุด key if the measurement is not already active. The display will show real-time readings for HCHO, TVOC, PM2.5, and PM10.
- Allow a few minutes for the readings to stabilize, especially when moving the device to a new environment.
5.2 การตีความบทอ่าน
Image: Reference table for air quality pollution levels (PM2.5, HCHO, TVOC, PM10) and common sources of HCHO, TVOC, and PM2.5/1.0/10.
The monitor displays concentrations of various pollutants. Refer to the table below for general guidance on air quality levels:
| พารามิเตอร์ | ดี | ปานกลาง | ไม่ดีต่อสุขภาพ | Unhealthy+ | เป็นอันตราย | |
|---|---|---|---|---|---|---|
| PM2.5 (µg/m³) | 0-35 | 36-75 | 76-115 | 116-150 | 151-250 | มากกว่า 250 |
| HCHO (mg/m³) | 0-0.08 | 0.081-0.1 | 0.101-0.2 | 0.201-0.5 | 0.501-1.0 | >1 |
| TVOC (มก./ลบ.ม.) | 0-0.5 | 0.5-0.6 | 0.6-1.5 | 1.5-3.0 | 3.0-6.0 | มากกว่า 6.0 |
| PM10 (mg/m³) | 0-50 | 50-100 | 100-200 | 200-300 | 300-400 | มากกว่า 400 |
Common sources of pollutants:
- เอชโช: From decorative materials, new furniture, new cars, etc.
- ทีโอซี: From paints and coatings, household chemicals, etc.
- PM2.5/1.0/10: From combustion (coal, oil, natural gas), vehicle emissions, etc.
5.3 การตั้งค่าสัญญาณเตือน
The AP-5800S includes an alarm function to alert users when pollutant levels exceed predefined thresholds. Refer to the on-screen menu using the UP/DOWN and ENTER keys to configure specific alarm levels for HCHO, TVOC, PM2.5, and PM10.
6. การบำรุงรักษา
- การทำความสะอาด: Use a soft, dry cloth to clean the device. Do not use abrasive cleaners or solvents. Ensure no liquid enters the sensor vents.
- พื้นที่จัดเก็บ: ควรเก็บอุปกรณ์ไว้ในที่แห้งและเย็นเมื่อไม่ใช้งาน หลีกเลี่ยงอุณหภูมิที่สูงหรือต่ำเกินไป และแสงแดดโดยตรง
- การดูแลแบตเตอรี่ เพื่อยืดอายุการใช้งานแบตเตอรี่ ควรหลีกเลี่ยงการปล่อยให้แบตเตอรี่หมดจนเกลี้ยงบ่อยๆ ชาร์จอุปกรณ์เป็นประจำ แม้ว่าจะไม่ได้ใช้งานตลอดเวลาก็ตาม
7. ข้อมูลจำเพาะ
| พารามิเตอร์ | ค่า |
|---|---|
| ช่วงการวัด PM2.5 | 0-999.9 ไมโครกรัม/ลบ.ม |
| PM2.5 Resolution | 0.1 ไมโครกรัม/ลบ.ม. |
| PM10 Resolution | 0.1 ไมโครกรัม/ลบ.ม. |
| Minimum Particle Size Detected | 0.3 ไมโครเมตร |
| ความแม่นยำสัมพัทธ์ | ±20% and ±15% µg/m³ |
| ช่วงฟอร์มาลดีไฮด์ (HCHO) | 0-1.00 mg/m³ (Max: 0-2.50 mg/m³) |
| Formaldehyde (HCHO) Resolution | 0.01 มก./ลบ.ม. |
| Formaldehyde (HCHO) Accuracy | <5% F.S. |
| ช่วง TVOC | 0-10 มก./ลบ.ม. |
| ความละเอียด TVOC | 0.05 มก./ลบ.ม. |
| ขนาด (แพ็คเกจ) | 28 x 16.4 x 6.4 ซม. |
| น้ำหนัก (แพ็คเกจ) | 550 กรัม |
| การอ้างอิงผู้ผลิต | UK-AP-5800S-NEW |
8 การแก้ไขปัญหา
If you encounter issues with your AP-5800S monitor, consider the following:
- การอ่านค่าที่ไม่ถูกต้อง: Ensure the device is placed in a stable environment, away from direct drafts, strong odors, or high humidity. Allow time for sensors to stabilize.
- อุปกรณ์ไม่ได้เปิดเครื่อง: Check the battery level. Connect the device to a USB power source and allow it to charge for at least 30 minutes before attempting to power on again.
- ปัญหาการแสดงผล: If the display is dim or unresponsive, ensure the battery is charged. If the issue persists, try restarting the device.
- ไม่มีข้อมูลการอ่าน: Ensure the device is in measurement mode (RUN). If the issue persists, contact customer support.
9. การรับประกันและการสนับสนุน
The AOPUTTRIVER AP-5800S Air Quality Monitor comes with a รับประกัน 2 ปี. We are committed to providing lifetime customer service for our products.
If you experience any problems with this product or require technical assistance, please do not hesitate to contact our customer support team. Refer to the contact information provided with your purchase or on the official AOPUTTRIVER webเว็บไซต์เพื่อขอความช่วยเหลือ
