คู่มือการใช้งานเลื่อยโซ่ยนต์ Total TGSLI201286 900W Lithium-Ion ขนาด 12 นิ้ว

1. บทนำ

The Total TGSLI201286 900W Lithium-Ion Chain Saw is a powerful and efficient tool designed for various cutting tasks. This cordless chain saw features a brushless motor, a 12-inch chain bar, and is powered by two 20V 4.0Ah lithium-ion batteries. It includes a quick charger for convenience. Key safety features such as a quick brake function and automatic lubrication are integrated to enhance user protection and tool longevity. This manual provides essential information for the safe assembly, operation, maintenance, and troubleshooting of your chain saw.

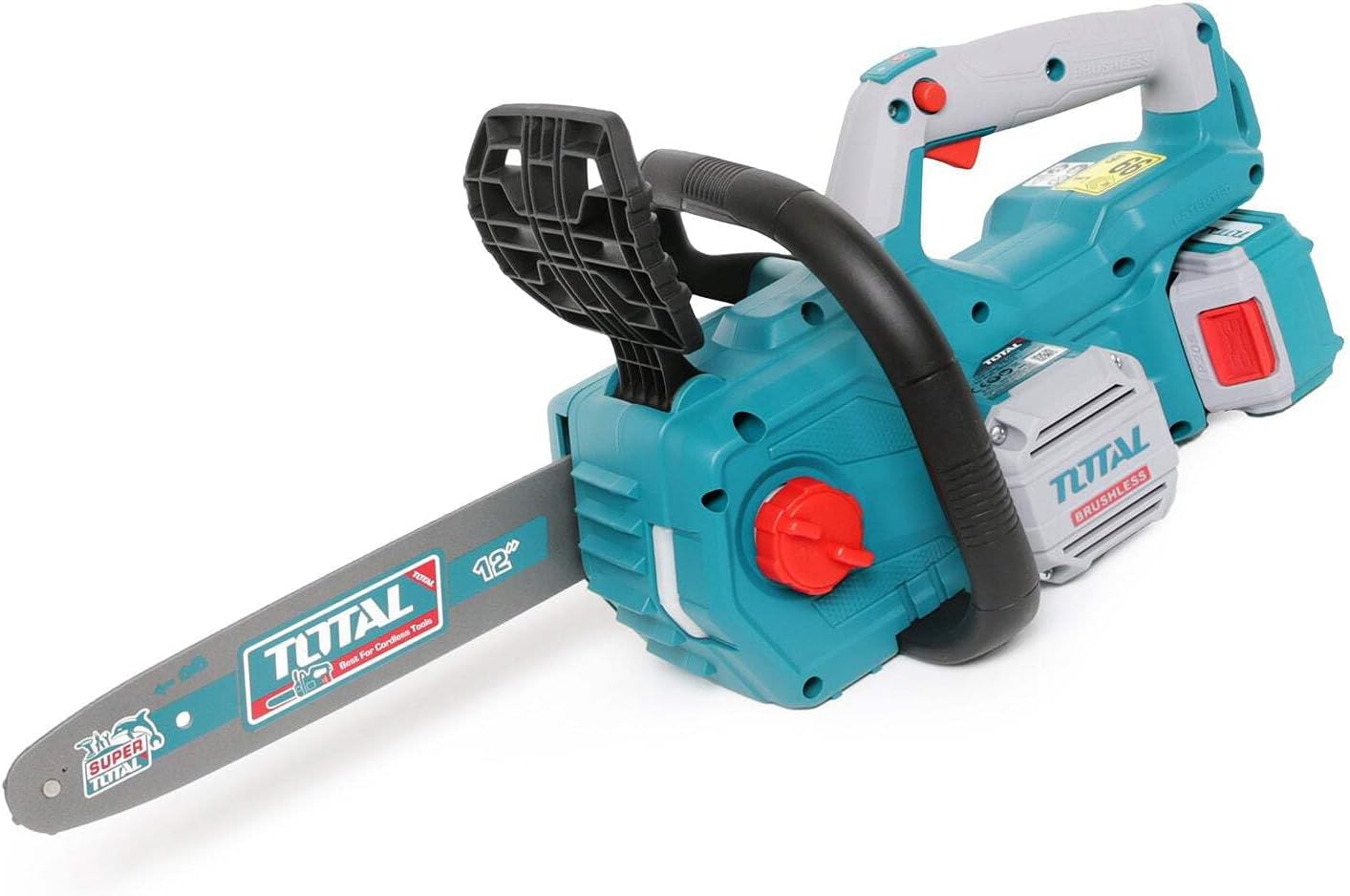

รูปที่ 1: เกินview of the Total TGSLI201286 900W Lithium-Ion 12-Inch Chain Saw.

2. คำแนะนำด้านความปลอดภัย

ปฏิบัติตามข้อควรระวังด้านความปลอดภัยขั้นพื้นฐานอยู่เสมอ เพื่อลดความเสี่ยงจากไฟไหม้ ไฟฟ้าช็อต และการบาดเจ็บส่วนบุคคลขณะใช้งานเครื่องมือไฟฟ้า อ่านและทำความเข้าใจคำแนะนำทั้งหมดก่อนใช้งาน

• อุปกรณ์ป้องกันส่วนบุคคล (PPE): ควรสวมแว่นตานิรภัย อุปกรณ์ป้องกันหู ถุงมือ และรองเท้าที่แข็งแรงเสมอ นอกจากนี้ยังแนะนำให้สวมหมวกนิรภัยและอุปกรณ์ป้องกันขาด้วย
• ความปลอดภัยในพื้นที่ทำงาน: Keep the work area clean and well-lit. Do not operate the chain saw in explosive atmospheres, such as in the presence of flammable liquids, gases, or dust.
• ความปลอดภัยทางไฟฟ้า: หลีกเลี่ยงการสัมผัสร่างกายกับพื้นผิวที่ต่อสายดินหรือกราวด์ อย่าให้เครื่องมือไฟฟ้าโดนฝนหรือเปียกชื้น
• Chain Saw Grip: Always hold the chain saw firmly with both hands when operating. Ensure a secure grip on both the front handle and the rear handle.
• การป้องกันการตีกลับ: Be aware of the risk of kickback. Avoid the guide bar tip contacting any object. Use caution when re-entering a cut.
• ความปลอดภัยของแบตเตอรี่: Use only the specified battery packs and charger. Do not short-circuit, disassemble, or expose batteries to high temperatures or fire.
• การซ่อมบำรุง: Disconnect the battery pack before making any adjustments, changing accessories, or storing the chain saw.
• เด็กและผู้เห็นเหตุการณ์: จัดให้เด็กและบุคคลภายนอกอยู่ในระยะห่างที่ปลอดภัยจากพื้นที่ทำงาน

3. ส่วนประกอบและคุณสมบัติ

The Total TGSLI201286 chain saw is equipped with several features designed for performance and safety.

• มอเตอร์ไร้แปรงถ่าน: Provides improved performance, efficiency, and extended tool life compared to brushed motors.
• 12-Inch Chain Bar and Chain: A robust cutting system suitable for various tree maintenance and wood cutting tasks.
• 20V 4.0Ah Lithium-Ion Batteries (x2): Two high-capacity batteries provide extended runtime and consistent power.
• เครื่องชาร์จด่วน: Designed to rapidly charge the lithium-ion batteries, minimizing downtime.
• Quick Brake Function: Enhances safety by rapidly stopping the chain in the event of kickback or when the trigger is released.
• ระบบหล่อลื่นอัตโนมัติ: Ensures continuous lubrication of the chain and guide bar during operation, reducing wear and friction.
• การออกแบบตามหลักสรีรศาสตร์: Features comfortable handles for improved control and reduced operator fatigue.

4. การตั้งค่า

4.1 การชาร์จแบตเตอรี่

Before first use, fully charge both 20V 4.0Ah lithium-ion batteries using the provided quick charger.

1. ใส่ชุดแบตเตอรี่ลงในเครื่องชาร์จ ตรวจสอบให้แน่ใจว่าล็อคเข้าที่แล้ว
2. Plug the charger into a standard 220-240V/50/60Hz power outlet.
3. ไฟแสดงสถานะของเครื่องชาร์จจะแสดงสถานะการชาร์จ โปรดดูคู่มือการใช้งานเครื่องชาร์จสำหรับรูปแบบไฟแสดงสถานะที่เฉพาะเจาะจง
4. เมื่อชาร์จเต็มแล้ว ให้ถอดชุดแบตเตอรี่ออกจากเครื่องชาร์จ

Figure 2: The 20V 4.0Ah Lithium-Ion batteries and quick charger included with the chain saw.

4.2 การติดตั้งแถบนำทางและโซ่

Ensure the battery is removed before performing any assembly.

1. Remove the chain cover by loosening the retaining nuts.
2. Place the chain around the drive sprocket and then guide it into the groove of the guide bar. Ensure the cutting edges of the chain are facing the correct direction (refer to the arrow on the chain or guide bar).
3. Position the guide bar studs through the holes in the guide bar.
4. Replace the chain cover and hand-tighten the retaining nuts. Do not fully tighten yet.

รูปที่ 3: ระยะใกล้ view of the 12-inch guide bar and chain assembly.

4.3 การปรับความตึงของโซ่

Correct chain tension is crucial for safe and efficient operation.

1. With the chain cover retaining nuts slightly loose, use the chain tensioning screw (often a red dial or screw on the side) to adjust the chain tension.
2. The chain should be snug against the guide bar, but still able to be pulled freely by hand. There should be no sag on the underside of the guide bar.
3. Once the tension is correct, fully tighten the chain cover retaining nuts.

Figure 4: Detail of the chain tension adjustment mechanism on the chain saw.

4.4 การเติมน้ำมันหล่อลื่นโซ่

The automatic lubrication system requires chain oil for proper function.

1. Locate the oil filler cap on the chain saw body.
2. Unscrew the cap and fill the reservoir with appropriate chain and bar oil. Do not use motor oil or waste oil.
3. เปลี่ยนฝาปิดอย่างแน่นหนา

5. คู่มือการใช้งาน

5.1 รายการตรวจสอบก่อนปฏิบัติการ

• ตรวจสอบให้แน่ใจว่าสวมอุปกรณ์ป้องกันความปลอดภัยทั้งหมด
• ตรวจสอบความตึงของโซ่
• Verify chain oil reservoir is full.
• ตรวจสอบความคมของโซ่และดูว่าชำรุดเสียหายหรือไม่
• ตรวจสอบให้แน่ใจว่าพื้นที่ทำงานปราศจากสิ่งกีดขวางและผู้คนสัญจรไปมา
• Insert a fully charged battery pack into the chain saw.

5.2 Starting the Chain Saw

1. จับโซ่เลื่อยให้แน่นด้วยมือทั้งสองข้าง
2. Engage the safety lock-off button (if present).
3. Press the trigger switch to start the motor. The chain will begin to move.

5.3 Cutting Techniques (Basic)

• รักษาสมดุล: Always stand with a firm footing and maintain good balance.
• เคลียร์สต๊อก : Ensure the area around the cutting path is clear.
• มุมตัด: Approach the material at an appropriate angle, allowing the chain to do the work. Do not force the saw.
• หลีกเลี่ยงการเตะกลับ: Be extremely cautious of the guide bar tip. Never cut with the tip of the guide bar.
• แขนขา: When limbing, work from the bottom up to avoid pinching the guide bar.

5.4 Stopping the Chain Saw

Release the trigger switch. The quick brake function will rapidly stop the chain. For extended breaks or when moving between work areas, remove the battery pack.

6. การบำรุงรักษา

Regular maintenance ensures the longevity and safe operation of your chain saw. Always remove the battery pack before performing any maintenance.

6.1 Cleaning the Chain Saw

• After each use, clean sawdust, chips, and debris from the chain saw body, guide bar, and chain.
• Use a brush or compressed air. Avoid using water directly on electrical components.

6.2 การลับคมโซ่

A sharp chain is essential for efficient and safe cutting. Sharpen the chain regularly or replace it when dull or damaged. Refer to the chain manufacturer's instructions for proper sharpening techniques and file ขนาด

6.3 การบำรุงรักษาแถบนำทาง

• ทำความสะอาดร่องของรางนำทางเพื่อกำจัดขี้เลื่อยและเศษวัสดุต่างๆ
• Periodically flip the guide bar to ensure even wear.
• Check the guide bar for burrs or damage. File down any burrs.

6.4 การดูแลและจัดเก็บแบตเตอรี่

• เก็บแบตเตอรี่ไว้ในที่เย็นและแห้ง ห่างจากแสงแดดโดยตรงและอุณหภูมิที่สูงหรือต่ำเกินไป
• อย่าเก็บแบตเตอรี่ที่หมดประจุไว้เป็นเวลานาน ควรชาร์จแบตเตอรี่เป็นระยะ
• Remove batteries from the chain saw when not in use.

6.5 Chain Oil Management

Regularly check the chain oil level and refill as needed. Use only recommended chain and bar oil.

7 การแก้ไขปัญหา

This section addresses common issues you might encounter with your chain saw.

8. ข้อมูลจำเพาะ

Technical specifications for the Total TGSLI201286 900W Lithium-Ion Chain Saw.

9. การรับประกันและการสนับสนุน

For warranty information, please refer to the warranty card included with your product or contact your retailer. For technical support, spare parts, or service inquiries, please contact Total Inc. customer service through their official webไซต์หรือรายละเอียดการติดต่อที่ระบุไว้ในบรรจุภัณฑ์ผลิตภัณฑ์ของคุณ
