Sofucor 66 Inch Smart Ceiling Fan User Manual

สินค้าเกินview

The Sofucor 66-inch Smart Ceiling Fan with Lights is designed to provide optimal airflow and lighting for large indoor and outdoor spaces. Featuring an 8-blade modern design, a reversible DC motor, and smart control options, this fan offers comfort and convenience year-round. It is suitable for areas up to 25ft x 25ft with a maximum airflow of 7000 CFM.

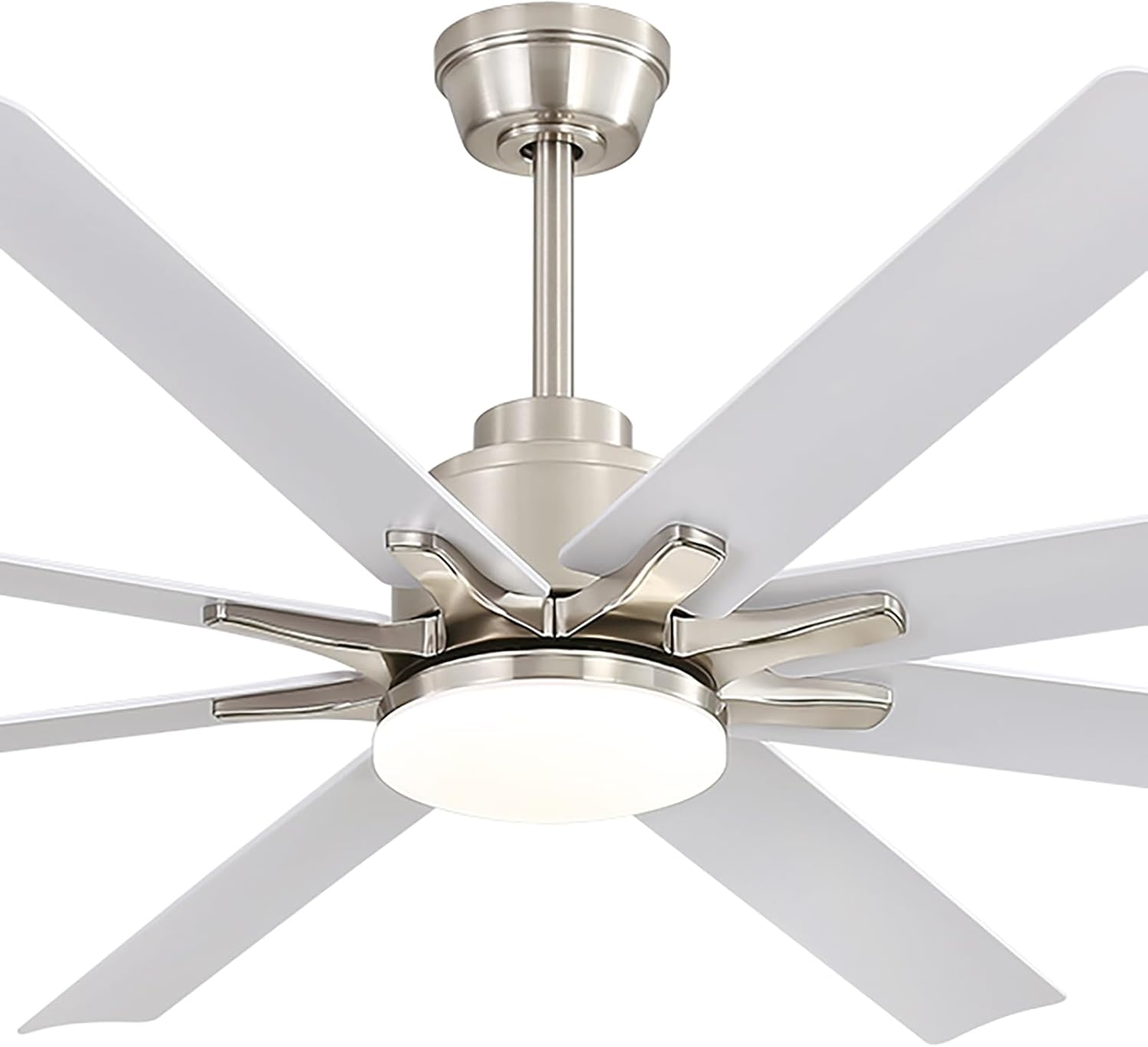

Figure 1: Sofucor 66 Inch Smart Ceiling Fan with Lights (sliver+white variant).

ข้อมูลด้านความปลอดภัย

Please read all instructions carefully before beginning installation. Failure to follow these instructions could result in electric shock, fire, or serious personal injury.

• ความปลอดภัยทางไฟฟ้า: Ensure the power is turned off at the circuit breaker before installation or maintenance. All electrical wiring must be in accordance with national and local electrical codes. If you are unfamiliar with electrical wiring, consult a qualified electrician.
• การติดตั้ง: The mounting structure must be capable of supporting the weight of the fan (approximately 24.2 pounds) plus the dynamic load of the fan in operation.
• ระยะห่างของใบมีด: Ensure there is adequate clearance between the fan blades and any obstacles, including walls, furniture, and other objects.
• การสัมผัสน้ำ: This fan is suitable for indoor and covered outdoor spaces (patios, breezeways, gazebos, pergolas). It is ไม่ designed to be exposed directly to rain.
• เด็กและสัตว์เลี้ยง: ควรกันเด็กและสัตว์เลี้ยงให้อยู่ห่างจากพัดลมขณะใช้งานและติดตั้ง

มีอะไรอยู่ในกล่อง

ตรวจสอบว่าส่วนประกอบทั้งหมดอยู่ครบและไม่ได้รับความเสียหายก่อนเริ่มการติดตั้ง

• Fan Blades (8 included)
• รีโมทคอนโทรล
• Light Kit (integrated LED)
• แส้ลวด
• Downrods (5-inch, 10-inch, and 24-inch options)
• ขายึดและฮาร์ดแวร์
• User and Care Guide

การติดตั้งและการตั้งค่า

The Sofucor ceiling fan is designed for easy self-installation. Detailed guides and videos are available to assist you through the process. Ensure all power is disconnected before starting.

1. เตรียมสถานที่ติดตั้ง: ตรวจสอบให้แน่ใจว่ากล่องไฟฟ้าติดตั้งอย่างแน่นหนาและสามารถรับน้ำหนักของพัดลมได้
2. ประกอบพัดลม: Attach the fan blades to the motor housing. Select the appropriate downrod (5-inch, 10-inch, or 24-inch) based on your ceiling height and desired fan position. The fan can be installed on ceilings with a tilt up to 15 degrees.
3. ต่อสายพัดลม: Connect the fan's wiring to your household electrical wiring according to the provided wiring diagram in the manual. Ensure all connections are secure.
4. การติดตั้งพัดลม: Secure the fan assembly to the mounting bracket.
5. ติดตั้งชุดไฟ: Attach the integrated LED light kit to the bottom of the fan.
6. คืนค่าพลัง: เมื่อการติดตั้งเสร็จสมบูรณ์และการเชื่อมต่อทั้งหมดปลอดภัยแล้ว ให้จ่ายไฟอีกครั้งที่เบรกเกอร์

For a visual guide, scan the QR code provided in your physical "Use and Care Guide" or visit the Sofucor webเว็บไซต์สำหรับชมวีดิโอการติดตั้ง

Figure 2: Product dimensions and information on installation options, including a QR code for video guides.

Figure 3: Illustration of the fan installed on both flat and sloped ceilings.

คำแนะนำการใช้งาน

Your Sofucor Smart Ceiling Fan offers multiple convenient control methods and features.

วิธีการควบคุม

The fan can be controlled using the included remote, a dedicated mobile application, or voice commands via Alexa/Google Home devices.

• รีโมทคอนโทรล: Use the provided remote to adjust fan speed, light settings, and activate the timer or reverse mode. The remote can be mounted on the wall for easy access.
• การควบคุมแอพมือถือ: Download the Sofucor app to control the fan from anywhere in your home. The app provides full functionality, mirroring the remote control.
• การควบคุมด้วยเสียง: Integrate your fan with Amazon Alexa or Google Assistant for hands-free operation.

รูปที่ 4: เกินview of the three control methods: voice control (Alexa/Google), smartphone app, and the included remote control with wall bracket.

การตั้งค่าความเร็วพัดลม

The fan features 6-speed settings, allowing you to customize airflow from a gentle breeze to a powerful current. Adjust the speed using the remote or app.

Figure 5: Key features of the quiet DC motor, including 6-speed settings, reverse airflow, energy saving, and timer functionality.

การควบคุมแสง

The integrated LED light is fully adjustable. You can dim the light from 20% to 100% and choose from three color temperatures:

• 3000K: สีขาวอุ่น
• 4000K: สีขาวธรรมชาติ
• 6000K: สีขาวเย็น

Figure 6: Visual representation of the dimmable LED light with its three color temperature options.

Reversible DC Motor (Year-Round Comfort)

The reversible DC motor allows you to change the direction of the fan blades for optimal comfort in both summer and winter:

• Summer Downdraft Mode: Air circulates downward to create a cooling effect.
• Winter Updraft Mode: Air circulates upward to redistribute warm air trapped at the ceiling, providing even warmth.

Figure 7: Diagram illustrating the airflow direction for summer downdraft and winter updraft modes.

การตั้งเวลา

Set the fan to automatically turn off after a specified period using the timer function. Options include 2-hour and 4-hour settings, accessible via remote or app.

Figure 8: Image showing the timer settings available through the app and remote control.

การซ่อมบำรุง

Regular maintenance ensures the longevity and optimal performance of your Sofucor ceiling fan.

• การทำความสะอาด: ใช้แบบนุ่มๆamp cloth to clean the fan blades and motor housing. Avoid using abrasive cleaners or solvents that could damage the finish.
• ความสมดุลของใบมีด: If the fan wobbles, use the included balancing kit to correct any imbalance.
• มอเตอร์: The DC motor is designed for quiet operation (as low as 30 dB) and requires minimal maintenance.

Figure 9: Illustration demonstrating the low noise level of the fan's DC motor compared to typical conversation levels.

การแก้ไขปัญหา

If you encounter issues with your Sofucor ceiling fan, refer to the following common problems and solutions:

If troubleshooting steps do not resolve the issue, please contact Sofucor customer support.

ข้อมูลจำเพาะ

การรับประกันและการสนับสนุน

Sofucor is committed to providing high-quality products and excellent customer service.

• การรับประกันมอเตอร์: Lifetime warranty for the motor.
• Parts Protection: 3-year protection for other parts.
• บริการลูกค้า: 24/7 technical support is available to assist with installation questions and any issues you may encounter.

For questions or support, please contact:

• อีเมล: sofucor_service@163.com
• อีเมล: sofucorceilingfan@163.com
• Webเว็บไซต์: www.sofucorfan.com
