ระบบพ่นสี Scheppach ACS4000

1. บทนำ

คู่มือนี้ให้คำแนะนำที่สำคัญสำหรับการใช้งาน การบำรุงรักษา และการแก้ไขปัญหาของระบบพ่นสีไร้ลม Scheppach ACS4000 อย่างปลอดภัยและมีประสิทธิภาพ โปรดอ่านคู่มือนี้อย่างละเอียดก่อนใช้งานครั้งแรกและเก็บไว้เพื่อใช้อ้างอิงในอนาคต การใช้งานและการบำรุงรักษาที่ถูกต้องจะช่วยให้ได้ประสิทธิภาพสูงสุดและยืดอายุการใช้งานของอุปกรณ์ของคุณ

ภาพที่ 1.1: ระบบพ่นสีแบบไร้ลม Scheppach ACS4000 ภาพนี้แสดงให้เห็นระบบพ่นสีแบบครบชุด รวมถึงตัวเครื่องหลัก ปืนพ่นสี และสายยาง ที่พร้อมใช้งาน

2. ข้อมูลด้านความปลอดภัย

ควรปฏิบัติตามข้อควรระวังด้านความปลอดภัยขั้นพื้นฐานเสมอ เพื่อลดความเสี่ยงจากไฟไหม้ ไฟฟ้าช็อต และการบาดเจ็บส่วนบุคคล อุปกรณ์นี้ทำงานภายใต้แรงดันสูงและมีวัสดุไวไฟ

แนวทางความปลอดภัยทั่วไป:

• อ่านคำแนะนำทั้งหมด: โปรดทำความคุ้นเคยกับปุ่มควบคุมและวิธีการใช้งานอุปกรณ์อย่างถูกต้อง
• สวมใส่อุปกรณ์ป้องกันส่วนบุคคล (PPE): ควรสวมแว่นตานิรภัย หน้ากากป้องกันระบบทางเดินหายใจ ถุงมือ และชุดป้องกันทุกครั้ง
• การระบายอากาศ : ตรวจสอบให้แน่ใจว่ามีการระบายอากาศที่เพียงพอในบริเวณทำงานเพื่อป้องกันการสะสมของไอระเหยที่ติดไฟได้
• วัสดุไวไฟ: อย่าฉีดพ่นวัสดุไวไฟใกล้เปลวไฟ ไฟนำร่อง หรือแหล่งกำเนิดประกายไฟอื่นๆ
• ความปลอดภัยทางไฟฟ้า: ตรวจสอบให้แน่ใจว่าสายไฟอยู่ในสภาพดีและเสียบเข้ากับเต้ารับที่มีสายดิน ห้ามใช้งานในที่เปียกชื้น
• อันตรายจากแรงดันสูง: ห้ามหันปืนฉีดพ่นไปที่ตัวเองหรือผู้อื่นโดยเด็ดขาด ของเหลวแรงดันสูงอาจก่อให้เกิดการบาดเจ็บร้ายแรงได้ ควรล็อกไกปืนทุกครั้งเมื่อไม่ได้ใช้งาน
• เด็กและผู้เห็นเหตุการณ์: ให้เด็กและผู้ยืนดูอยู่ห่างจากพื้นที่ทำงาน
• การซ่อมบำรุง: โปรดถอดปลั๊กไฟก่อนทำความสะอาด ซ่อมบำรุง หรือเปลี่ยนชิ้นส่วนใดๆ

3. สินค้าหมดview

เครื่องพ่นสีแบบไร้ลม Scheppach ACS4000 ออกแบบมาเพื่อการพ่นสีที่มีประสิทธิภาพและสม่ำเสมอบนพื้นผิวเรียบและพื้นผิวขรุขระ เหมาะสำหรับงานภายในและภายนอกอาคาร

คุณสมบัติหลัก:

• มอเตอร์ทรงพลัง: มอเตอร์ไฟฟ้า 550 วัตต์ พร้อมขดลวดทองแดงคุณภาพสูง
• การใช้งานที่หลากหลาย: เหมาะสำหรับสีทาผนังทั้งแบบข้นและแบบเหลว สีลาเท็กซ์ วานิช สีเคลือบเงาแบบน้ำ และสีทาผนังแบบกระจายตัว
• ขยายการเข้าถึง: สายฉีดน้ำยาว 9 เมตร ให้รัศมีการใช้งานที่กว้าง
• การดูดโดยตรง: ดูดสีโดยตรงจากถังสีผ่านหัวกรองที่ท่อดูด
• แรงดันปรับได้: แรงดันใช้งานสูงสุด 110 บาร์ ปรับได้ 5 ระดับผ่านตัวควบคุมแรงดัน
• หัวฉีดหลากหลายแบบ: ประกอบด้วยหัวฉีด 2 แบบ สำหรับวัสดุหนา (517) และวัสดุบาง (311)
• การออกแบบตามหลักสรีรศาสตร์: โครงสร้างแข็งแรง ด้ามจับนุ่มมือ และปืนพ่นสีที่มีระบบล็อคเพื่อการใช้งานที่ไม่เมื่อยล้า
• การจัดเก็บข้อมูลแบบบูรณาการ: ช่องสำหรับหัวฉีด

ภาพที่ 3.1: ตัวอย่างการใช้งานampภาพนี้แสดงให้เห็นถึงพื้นผิวและวัสดุต่างๆ ที่เหมาะสมสำหรับระบบพ่นสี รวมถึงไม้ โลหะ ผนังภายใน และรั้วภายนอก

ภาพที่ 3.2: ตัวอย่างการใช้งานโดยละเอียดampภาพนี้แสดงให้เห็นการใช้เครื่องพ่นสีสำหรับเคลือบเงาเฟอร์นิเจอร์ไม้ ทาสีโลหะ ทาสีไม้ และทาสีผนังภายใน

4. การตั้งค่า

โปรดทำตามขั้นตอนเหล่านี้เพื่อเตรียมเครื่อง Scheppach ACS4000 ให้พร้อมใช้งาน

4.1 การแกะกล่องและการประกอบ:

1. นำส่วนประกอบทั้งหมดออกจากบรรจุภัณฑ์อย่างระมัดระวัง
2. ประกอบตัวเครื่องหลักตามแผนภาพในคู่มือการประกอบที่ให้มา (ถ้ามี) ตรวจสอบให้แน่ใจว่าการเชื่อมต่อทั้งหมดแน่นหนาดีแล้ว
3. เชื่อมต่อสายฉีดน้ำยาว 9 เมตรเข้ากับตัวเครื่องหลักและปืนฉีดน้ำ ขันข้อต่อให้แน่นสนิท
4. ต่อท่อดูดที่มีหัวกรองเข้ากับตัวเครื่องหลัก

4.2 การเตรียมสี:

1. ตรวจสอบให้แน่ใจว่าสีนั้นเหมาะสมสำหรับระบบพ่นสีแบบไร้ลม สำหรับคำแนะนำในการเจือจางสี โปรดดูคำแนะนำจากผู้ผลิตสี
2. คนสีให้เข้ากันอย่างทั่วถึง
3. จุ่มสายดูดลงในถังสีโดยตรง ตรวจสอบให้แน่ใจว่าปลายตัวกรองจุ่มอยู่ในสีจนมิด

4.3 การเลือกหัวฉีด:

ระบบนี้มีหัวฉีดสองแบบสำหรับวัสดุที่มีความหนืดต่างกัน:

• หัวฉีด 311: สำหรับวัสดุที่มีความบาง (เช่น สีเคลือบที่เจือจางด้วยน้ำและตัวทำละลาย แล็กเกอร์ หรือน้ำมัน)
• หัวฉีด 517: สำหรับวัสดุที่มีความหนา (เช่น สีลาเท็กซ์ สีชนิดกระจายตัว หรือสีกันน้ำ)

เลือกหัวฉีดที่เหมาะสมกับสีของคุณ แล้วประกอบเข้ากับปืนพ่นสีให้แน่น

ภาพที่ 4.1: การเลือกหัวฉีด ภาพนี้แสดงหัวฉีดสองประเภทที่ให้มา โดยระบุการใช้งานสำหรับวัสดุหนาและบาง

ภาพที่ 4.2: แผ่นกรอง ภาพนี้แสดงแผ่นกรอง ซึ่งช่วยให้การพ่นสีสม่ำเสมอและป้องกันการอุดตัน

5. คู่มือการใช้งาน

ทำความเข้าใจโหมดการทำงานและการตั้งค่าแรงดันเพื่อให้การฉีดพ่นมีประสิทธิภาพ

5.1 การเปิดเครื่องและการเตรียมความพร้อม:

1. ต่อสายไฟเข้ากับเต้ารับไฟฟ้าที่มีสายดิน
2. ตั้งสวิตช์ฟังก์ชันไปที่โหมด "Prime" โหมดนี้ใช้สำหรับเติมสีล่วงหน้าและลดแรงดัน
3. ปล่อยให้ระบบดูดสีจนกว่าสีจะไหลผ่านท่อส่งกลับลงสู่ถังสีได้อย่างราบรื่น
4. เมื่อเตรียมพร้อมแล้ว ให้เปลี่ยนฟังก์ชันไปที่โหมด "ฉีดพ่น"

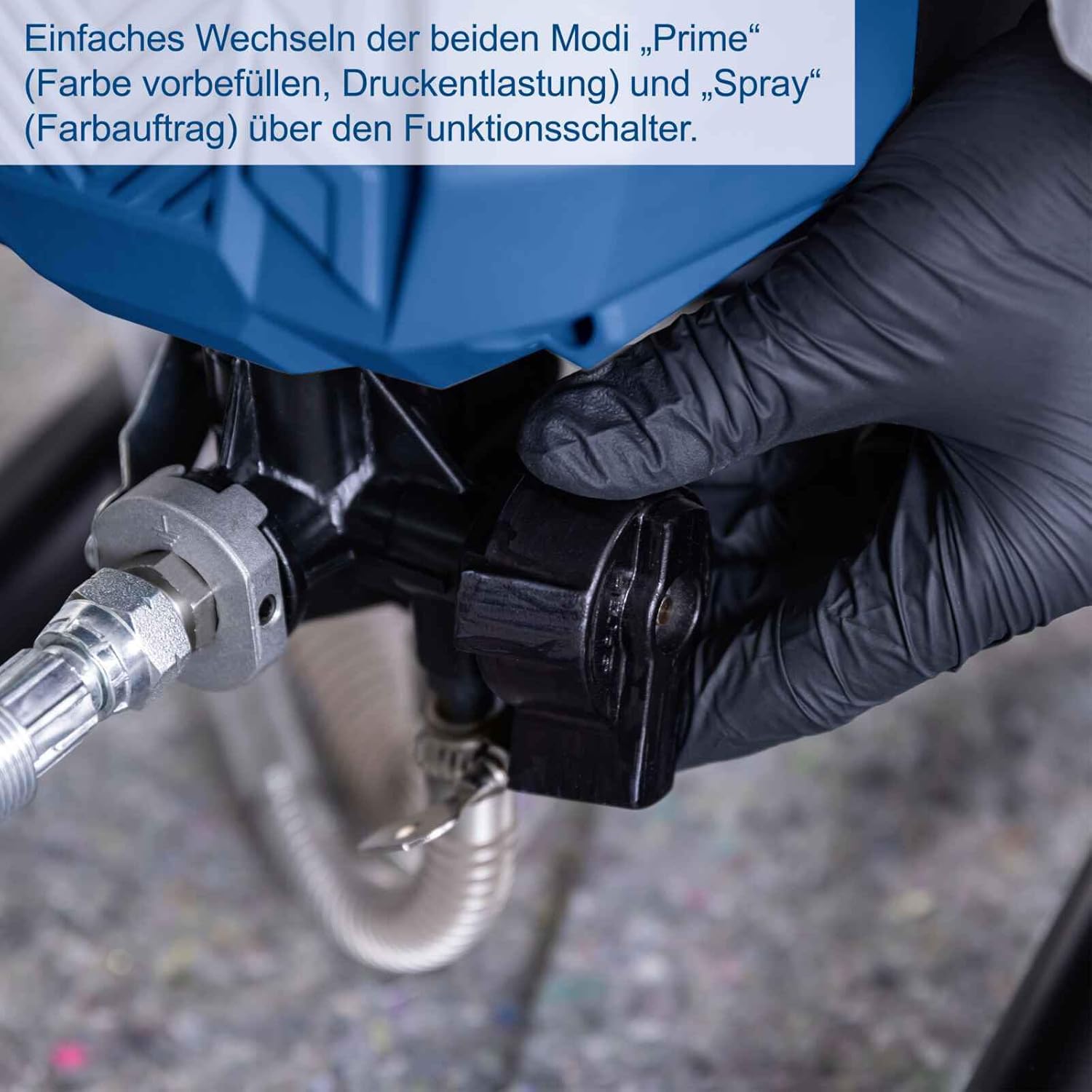

ภาพที่ 5.1: สวิตช์ฟังก์ชัน ภาพนี้แสดงสวิตช์ฟังก์ชันที่ใช้สลับระหว่างโหมด 'เตรียมพื้นผิว' (เติมสีล่วงหน้า ลดแรงดัน) และโหมด 'พ่น' (พ่นสี)

5.2 การปรับแรงดัน:

สามารถปรับแรงดันใช้งานได้ 5 ระดับ โดยใช้ปุ่มปรับแรงดัน

1. เริ่มจากการตั้งค่าแรงดันต่ำก่อน แล้วค่อยๆ เพิ่มขึ้นจนกว่าจะได้รูปแบบการฉีดพ่นที่ต้องการ
2. โดยทั่วไปแล้ว สีที่มีความหนืดสูงมักต้องการแรงดันในการใช้งานที่สูงกว่า

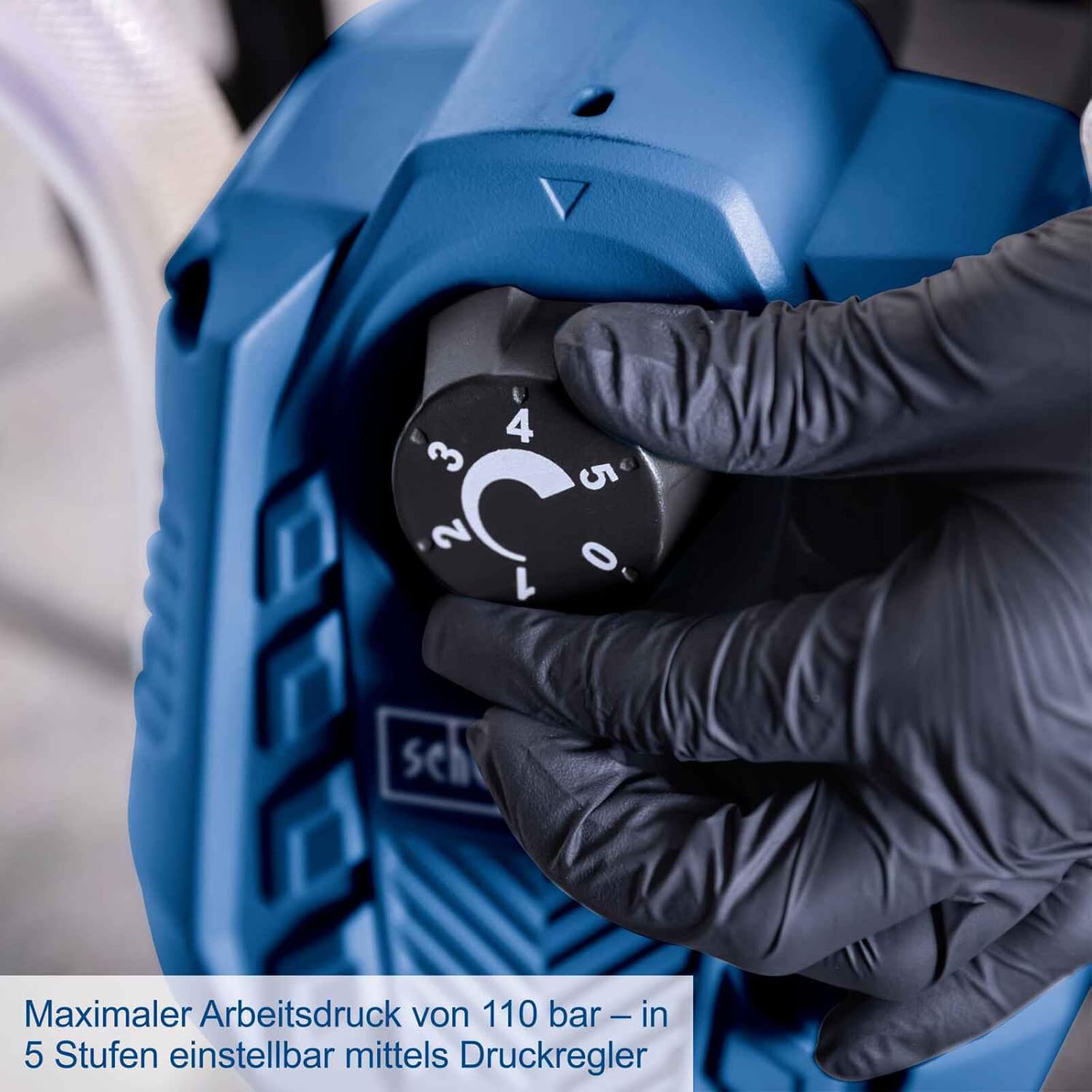

ภาพที่ 5.2: ปุ่มปรับแรงดัน ภาพนี้แสดงปุ่มปรับแรงดันใช้งานสูงสุด 110 บาร์ ใน 5 ระดับ

5.3 เทคนิคการพ่น:

• ถือปืนพ่นสีให้ตั้งฉากกับพื้นผิว โดยรักษาระยะห่างให้คงที่ (โดยทั่วไปคือ 25-30 ซม.)
• เคลื่อนปืนอย่างนุ่มนวลและสม่ำเสมอ โดยให้ทับซ้อนกันในแต่ละครั้งประมาณ 50%
• ปล่อยไกปืนเมื่อสิ้นสุดจังหวะแต่ละครั้งเพื่อหลีกเลี่ยงการสะสมของสี
• ใช้ฟังก์ชันล็อคไกปืนฉีดพ่นเมื่อฉีดพ่นเป็นเวลานานเพื่อลดความเมื่อยล้า

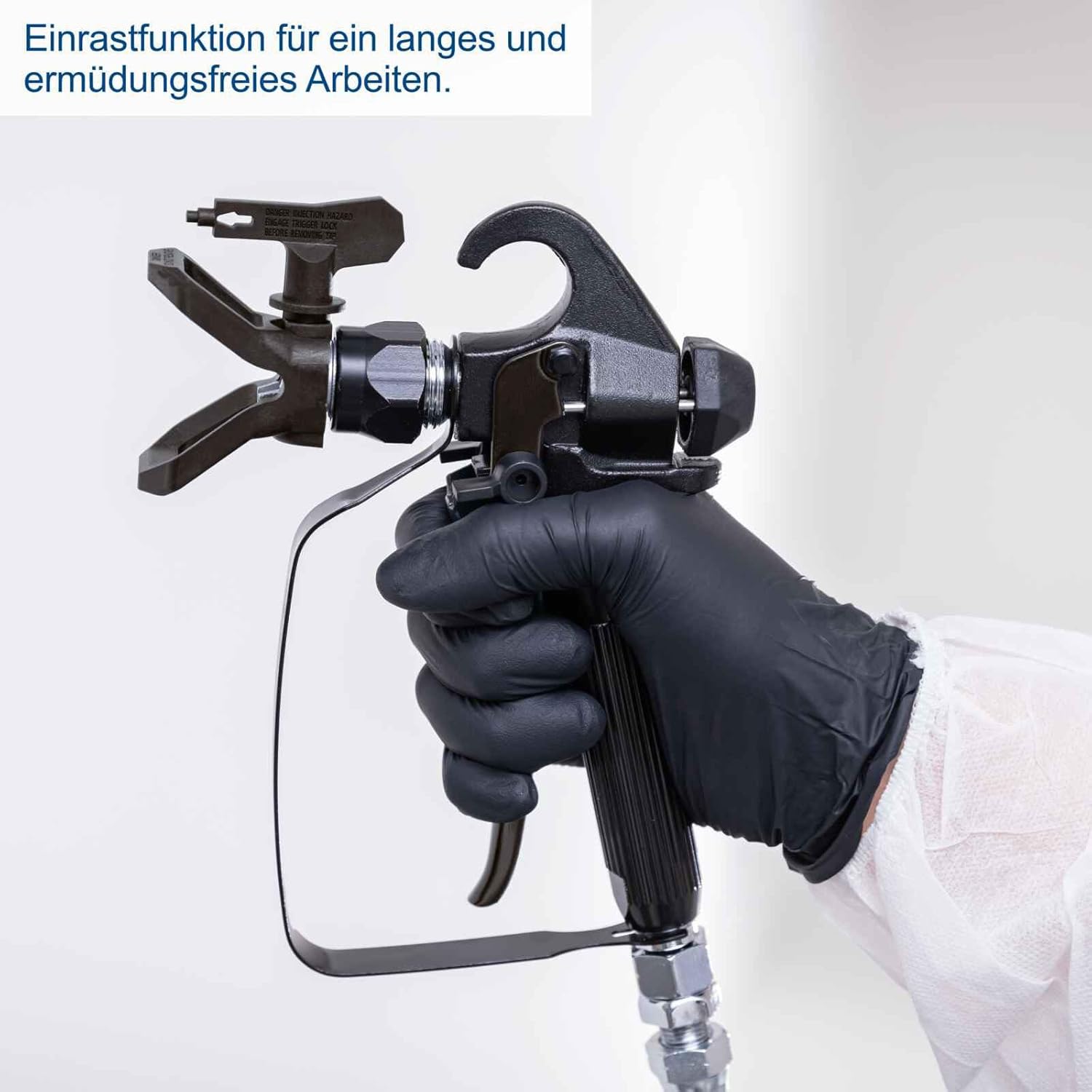

ภาพที่ 5.3: ฟังก์ชันล็อคปืนพ่นสี ภาพนี้แสดงให้เห็นถึงฟังก์ชันล็อคบนปืนพ่นสี ซึ่งออกแบบมาเพื่อการใช้งานที่สะดวกสบายและไม่เมื่อยล้าในระหว่างการทำงานต่อเนื่องเป็นเวลานาน

ภาพที่ 5.4: ผู้ใช้งานขณะปฏิบัติงาน ภาพนี้แสดงให้เห็นบุคคลที่สวมอุปกรณ์ป้องกันขณะใช้งานระบบพ่นสี Scheppach ACS4000 เพื่อสาธิตวิธีการใช้งานที่ถูกต้อง

6. การบำรุงรักษา

การทำความสะอาดและบำรุงรักษาอย่างสม่ำเสมอเป็นสิ่งสำคัญอย่างยิ่งต่ออายุการใช้งานและประสิทธิภาพของระบบพ่นสีของคุณ

6.1 การทำความสะอาดหลังการใช้งาน:

1. ลดแรงดัน: ควรปิดเครื่องทุกครั้งและลดแรงดันโดยการเปลี่ยนไปใช้โหมด "Prime" แล้วยิงสีลงในภาชนะรองรับจนกว่าจะไม่มีสีพุ่งออกมาอีก
2. ระบบฟลัช: ถอดท่อดูดออกจากสีแล้วนำไปแช่ในถังที่มีน้ำยาทำความสะอาดที่เหมาะสม (น้ำเปล่าสำหรับสีที่ใช้น้ำเป็นส่วนประกอบ น้ำมันสนสำหรับสีน้ำมัน)
3. น้ำยาทำความสะอาดแบบหมุนเวียน: เปิดเครื่องและฉีดน้ำยาทำความสะอาดลงในภาชนะรองรับจนกว่าน้ำยาจะใส
4. ทำความสะอาดส่วนประกอบ: ถอดหัวฉีด ตัวกรอง และปลายปืนพ่นสีออก ทำความสะอาดชิ้นส่วนเหล่านั้นให้ทั่วถึงด้วยน้ำยาทำความสะอาดที่เหมาะสมและแปรง
5. เช็ดลง: เช็ดทำความสะอาดภายนอกตัวเครื่องและท่อด้วยน้ำยาทำความสะอาดamp ผ้า.
6. พื้นที่จัดเก็บ: เก็บชิ้นส่วนและตัวเครื่องที่ทำความสะอาดแล้วไว้ในที่แห้งและปลอดภัย

6.2 การบำรุงรักษาตัวกรอง:

ตรวจสอบและทำความสะอาดตัวกรองบนท่อดูดและตัวกรองภายในปืนพ่นสีอย่างสม่ำเสมอ เพื่อป้องกันการอุดตันและรับประกันคุณภาพการพ่นที่สม่ำเสมอ

7 การแก้ไขปัญหา

ส่วนนี้จะกล่าวถึงปัญหาทั่วไปที่คุณอาจพบเจอเกี่ยวกับระบบพ่นสีของคุณ

8. ข้อมูลจำเพาะ

ข้อมูลทางเทคนิคสำหรับระบบพ่นสี Scheppach ACS4000

• แบบอย่าง: ACS4000
• หมายเลขรุ่นสินค้า: 5906004901
• พลัง: 550 วัตต์
• แรงดันการทำงานสูงสุด: 110 บาร์ (ปรับได้ 5 ระดับ)
• อัตราการไหลสูงสุด: 1.25 ลิตร/นาที
• ประสิทธิภาพของพื้นผิว: สูงสุด 420 ตารางเมตร/ชั่วโมง
• ความยาวท่อ: 9 เมตร
• ขนาดสินค้า (กว้าง x ยาว x สูง) : 34 x 34 x 49 ซม.
• น้ำหนักสินค้า: 8.7 กก.
• วัสดุ: พลาสติกหรือโลหะ
• แหล่งพลังงาน: สายไฟ
• สี: สีฟ้า
• ข้อกำหนดที่สอดคล้อง: CE
• ผู้ผลิต: Scheppach
• ประเทศต้นกำเนิด: ฝรั่งเศส

9. การรับประกันและการสนับสนุน

สำหรับการเรียกร้องการรับประกัน การสนับสนุนทางเทคนิค หรือการสอบถามเกี่ยวกับอะไหล่ โปรดติดต่อผู้ค้าปลีกหรือผู้ผลิตโดยตรง เงื่อนไขและข้อกำหนดการรับประกันเฉพาะอาจแตกต่างกันไปตามภูมิภาคและสถานที่ซื้อ ข้อมูลเกี่ยวกับความพร้อมของอะไหล่ไม่ได้ระบุไว้ในคู่มือนี้ โปรดตรวจสอบรายละเอียดจากช่องทางอย่างเป็นทางการของผู้ผลิต
