LS VISION 4K 180-Degree Ultra-Wide Angle 4G Solar-Powered Outdoor Security Camera

1. บทนำ

This user manual provides detailed instructions for the installation, operation, and maintenance of your LS VISION 4K 180-Degree Ultra-Wide Angle 4G Solar-Powered Outdoor Security Camera. Please read this manual thoroughly before using the product to ensure proper functionality and safety.

2. สินค้าหมดview

2.1 คุณสมบัติหลัก

• 4K/8MP Resolution for clear video capture.
• 180-Degree Ultra-Wide Angle Dual Lens for comprehensive coverage without distortion.
• Integrated 4G Module for connectivity without Wi-Fi, ideal for remote locations.
• Solar-Powered with 6W solar panel and built-in 18000 mAh batteries for continuous operation. Supports integrated and separate solar panel installation.
• Two-Way Audio for real-time communication.
• Cloud Storage and local TF card storage (up to 128GB, TF card not included).
• ระยะไกล Viewing and Playback via Niview app (Android/iOS).
• PIR + Human Detection with automatic human tracking, wake-up video recording, and push notifications.
• Multiple Recording Modes: 24-hour continuous recording, 24-hour + trigger recording, and three trigger recording modes.
• Dual Light Source Design: Full-color night vision up to 20 meters and infrared night vision up to 40 meters.
• IP66 Waterproof Rating for outdoor durability.

2.2 แผนผังผลิตภัณฑ์

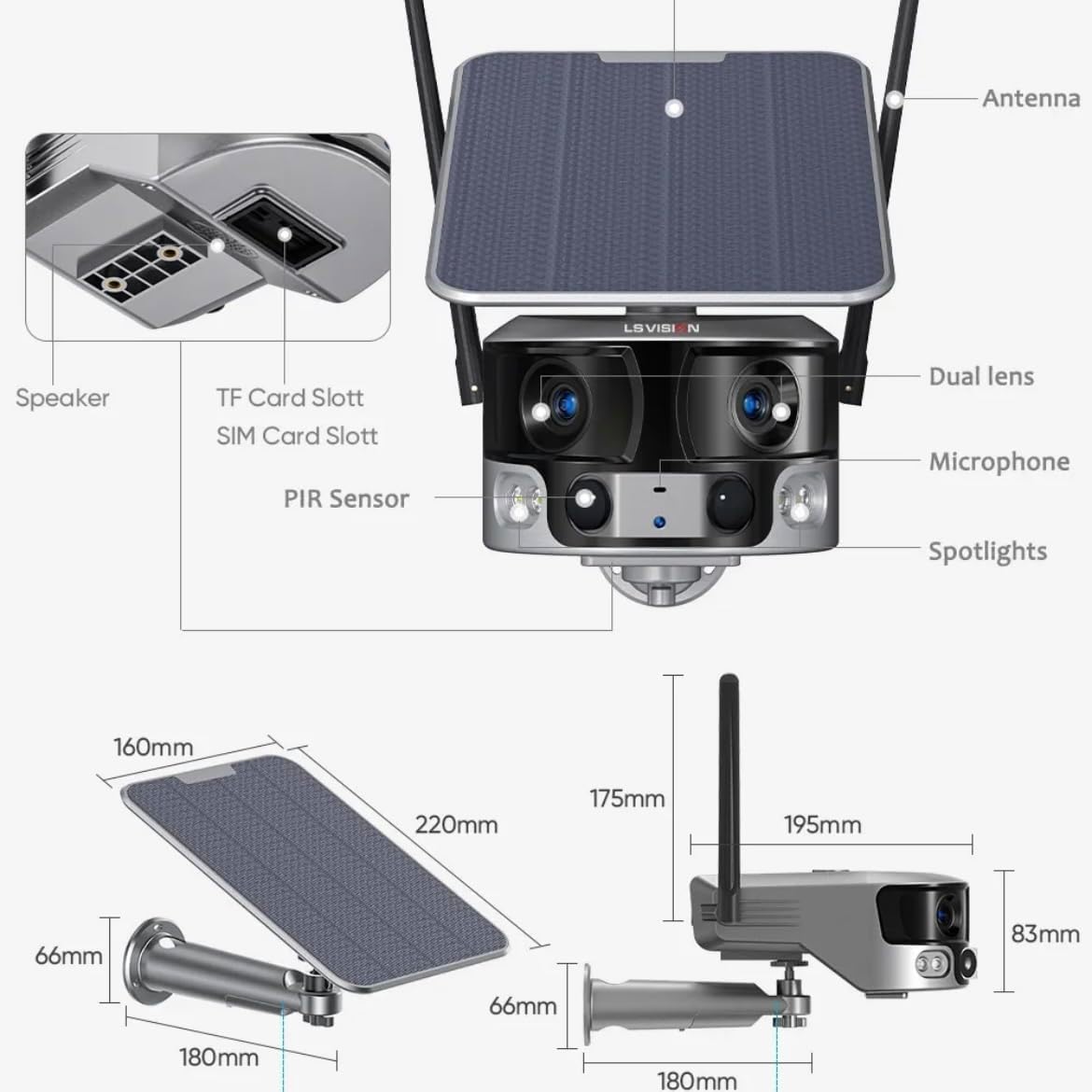

Figure 2.1: Product components and dimensions. Key parts include the solar panel, antennas, dual lens, microphone, spotlights, PIR sensor, speaker, TF card slot, and SIM card slot.

3. เนื้อหาบรรจุภัณฑ์

กรุณาตรวจสอบสิ่งของภายในบรรจุภัณฑ์เมื่อเปิดออกเพื่อให้แน่ใจว่ามีสินค้าครบถ้วนและไม่ได้รับความเสียหาย:

• 1 x LS VISION 4K 180-Degree Ultra-Wide Angle 4G Solar-Powered Outdoor Security Camera
• 1 x Solar Panel (6W)
• 1 x ชุดขายึด
• เสาอากาศ 1x4G
• ชุดสกรูและพุกติดผนัง 1 ชุด
• 1 x 2-meter Extension Cable for Solar Panel

4. คู่มือการติดตั้ง

4.1 การชาร์จเริ่มต้น

Although the camera is solar-powered, it is recommended to fully charge the built-in batteries before the first use. Connect the camera to a 5V/2A USB power adapter (not included) using a standard USB cable for initial charging. The charging indicator will show the status.

4.2 SIM Card & TF Card Installation

Locate the SIM card slot and TF card slot on the camera (refer to Figure 2.1). Ensure the camera is powered off before inserting or removing cards.

1. Open the protective cover of the card slots.
2. Insert a standard 4G SIM card into the SIM card slot with the gold contacts facing down. Ensure it clicks into place.
3. Insert a TF (microSD) card (up to 128GB, not included) into the TF card slot with the gold contacts facing down. Ensure it clicks into place.
4. Close the protective cover firmly to maintain the IP66 waterproof rating.

4.3 การติดตั้งกล้อง

The camera is designed for wall mounting and outdoor use. Consider the following for optimal placement:

• เลือกสถานที่ด้วย ample direct sunlight for the solar panel.
• ตรวจสอบให้แน่ใจว่ากล้องมีความชัดเจน view ของพื้นที่ที่คุณต้องการติดตาม
• Mount the camera at a height that provides good coverage and deters tampering

Figure 4.1: The LS VISION camera shown with its solar panel and mounting bracket, ready for outdoor installation.

Figure 4.2: The camera operates on a 4G network, eliminating the need for a Wi-Fi router, making it suitable for locations without existing Wi-Fi infrastructure.

The solar panel can be installed integrated with the camera or separately using the 2-meter extension cable for optimal sun exposure.

4.4 การติดตั้งและการเชื่อมต่อแอปพลิเคชัน

To access and control your camera, download the Niview แอปจากร้านแอปของสมาร์ทโฟนของคุณ (ใช้ได้สำหรับ Android และ iOS)

1. ค้นหา "นิview" in the App Store or Google Play Store and install it.
2. ลงทะเบียนบัญชีใหม่หรือเข้าสู่ระบบหากคุณมีบัญชีอยู่แล้ว
3. ทำตามคำแนะนำในแอปเพื่อเพิ่มกล้องของคุณ ซึ่งโดยทั่วไปจะเกี่ยวข้องกับการสแกนคิวอาร์โค้ดบนกล้องหรือป้อนรหัสประจำตัวด้วยตนเอง
4. เมื่อเชื่อมต่อแล้ว คุณสามารถ view อยู่ footage, access recordings, and configure settings.

5. คู่มือการใช้งาน

5.1 สด View & การเล่น

Access the Niview app on your smartphone or tablet to view live video streams from your camera anytime, anywhere. The app also allows you to review บันทึกเสียงฟูtage.

Figure 5.1: The Niview app interface demonstrating real-time monitoring and timeline playback, ensuring no moment is missed.

5.2 การตรวจจับการเคลื่อนไหวและการแจ้งเตือน

The camera features advanced PIR and human detection capabilities. When motion or a human figure is detected, the camera will:

• Automatically begin recording a wake-up video.
• Send instant push notifications to your connected smartphone.
• Initiate automatic human tracking to follow the detected subject.

Figure 5.2: The camera's human tracking feature automatically follows detected individuals, ensuring continuous monitoring of their movement.

5.3 การมองเห็นตอนกลางคืน

The camera is equipped with a dual light source design for enhanced night vision:

• การมองเห็นตอนกลางคืนแบบสีเต็มรูปแบบ: Provides clear, colored images up to 20 meters in low-light conditions when spotlights are activated.
• กล้องมองกลางคืนอินฟราเรด (IR): Offers black and white vision up to 40 meters using infrared LEDs.

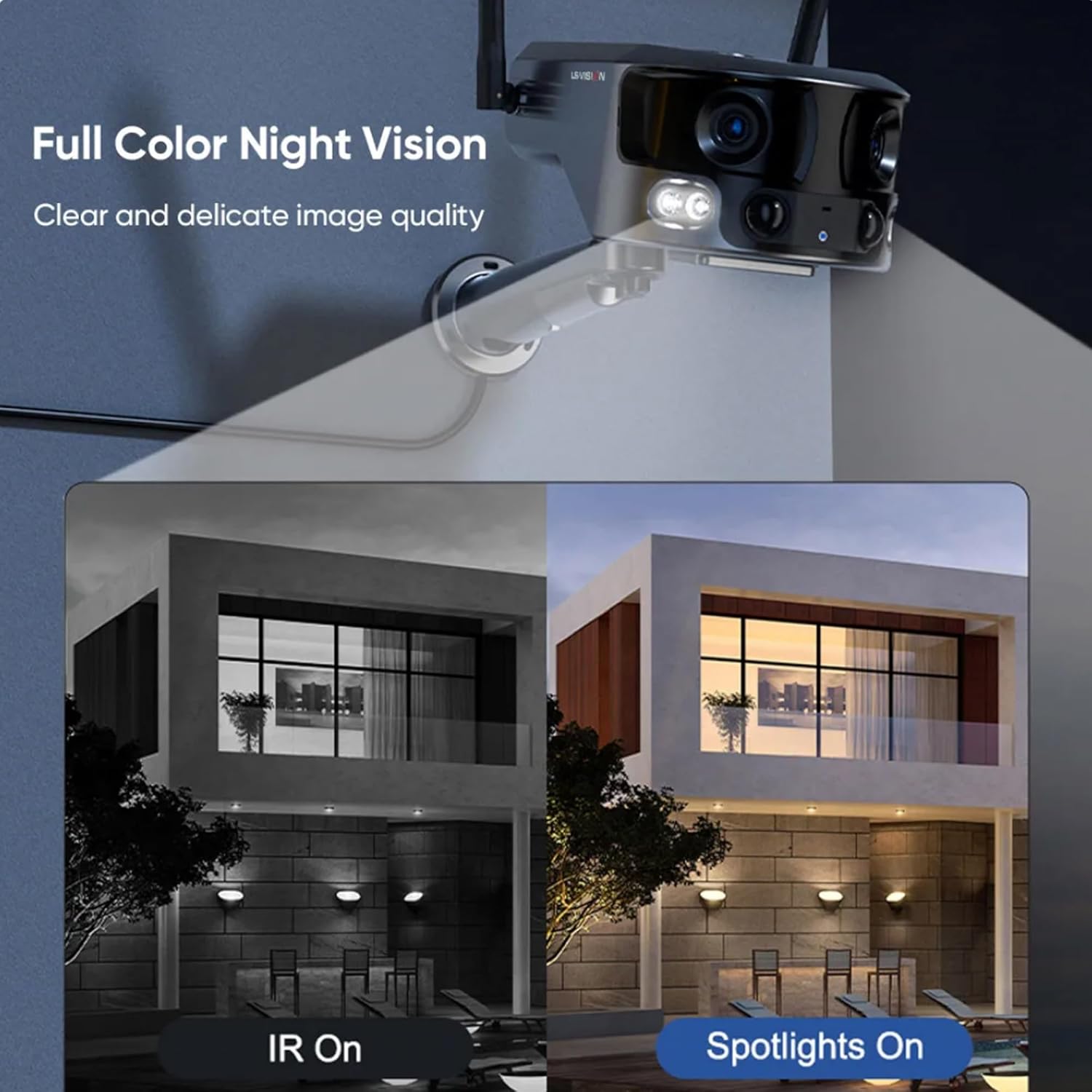

Figure 5.3: Comparison illustrating the difference between standard IR night vision and full-color night vision when the camera's spotlights are active.

5.4 เสียงสองทาง

Utilize the built-in microphone and speaker for two-way audio communication through the Niview app. This allows you to listen in on the camera's surroundings and speak through the camera.

5.5 โหมดการบันทึก

The camera supports various recording modes to suit your needs:

• 24-Hour Continuous Recording: Records continuously throughout the day.
• Trigger Recording: Records only when motion or human detection is triggered. This mode has three sub-options for customization.

6. การบำรุงรักษา

การบำรุงรักษาตามปกติจะช่วยให้กล้องของคุณมีประสิทธิภาพสูงสุดและมีอายุการใช้งานยาวนาน:

• การทำความสะอาด: เช็ดเลนส์กล้องและแผงโซลาร์เซลล์ด้วยผ้านุ่มๆ เป็นระยะๆamp ใช้ผ้าเช็ดทำความสะอาดฝุ่นและเศษสิ่งสกปรก ห้ามใช้สารเคมีรุนแรง
• การดูแลแบตเตอรี่ Ensure the solar panel is exposed to sufficient sunlight to keep the built-in batteries charged. In prolonged periods of low sunlight, consider manually charging the camera.
• อัพเดตเฟิร์มแวร์: Check the Niview app regularly for firmware updates. Keeping the firmware updated ensures the latest features and security patches.
• การปกป้องสิ่งแวดล้อม: While IP66 rated, avoid exposing the camera to extreme weather conditions beyond its specified operating range if possible.

Figure 6.1: The camera's IP66 industrial-grade waterproof design ensures reliable operation even in adverse outdoor weather conditions like rain.

7 การแก้ไขปัญหา

หากคุณพบปัญหาเกี่ยวกับกล้อง โปรดดูปัญหาทั่วไปและวิธีแก้ไขต่อไปนี้:

หากปัญหายังคงมีอยู่ โปรดติดต่อฝ่ายสนับสนุนลูกค้า

8. ข้อมูลจำเพาะ

9. ข้อมูลการรับประกัน

This product comes with a standard manufacturer's warranty. For specific warranty terms, duration, and claim procedures, please refer to the warranty card included in your product packaging or contact the retailer/manufacturer directly. Keep your purchase receipt as proof of purchase.

10. การสนับสนุนลูกค้า

For technical assistance, product inquiries, or troubleshooting beyond this manual, please contact LS VISION customer support. Contact details can typically be found on the product packaging, the manufacturer's official webไซต์หรือผ่านจุดซื้อของคุณ
