WONDOM ADAU1701 DSP Preampคู่มือการใช้งานตัวประมวลผลสัญญาณดิจิทัล 2 อินพุต 4 เอาต์พุต

การแนะนำ

This manual provides detailed instructions for the installation, operation, and maintenance of your WONDOM ADAU1701 DSP Preamp. This unit is designed for advanced audio signal processing, offering a 2-input, 4-output configuration with digital crossover capabilities and support for SigmaStudio programming.

คุณสมบัติที่สำคัญ ได้แก่:

• Powered by ADAU1701 DSP, a 28/56bit Digital Signal Processor Engine.
• 24bit ADC/DAC Resolution Ratio with a 48kHz Sampอัตราลิง.
• Unbalanced 2-Input, 4-Output Preamp หน่วย.
• USB Type-C Port for DC 5V Power.
• Four Potentiometers for High-Pass Filter (HPF), Low-Pass Filter (LPF), and Volume Control.
• Integrated Mute & Phase Switches.
• Supports SigmaStudio Programming when connected with an ICP5 programmer.
• Open-sourced Demo Program & HEX Files are provided for restoring factory settings.

เนื้อหาแพ็คเกจ

โปรดตรวจสอบว่าสินค้าทั้งหมดมีอยู่ในแพ็คเกจ:

• WONDOM ADAU1701 DSP Preamp หน่วย
• USB Type-C Cable (for power)
• คู่มือการใช้งาน (เอกสารนี้)
• (Optional: ICP5 Programmer, sold separately for advanced programming)

ข้อมูลด้านความปลอดภัย

• Ensure the power supply matches the device's requirements (DC 5V, 1A via USB Type-C).
• อย่าวางอุปกรณ์ไว้ในที่ชื้นหรืออุณหภูมิที่สูงหรือต่ำเกินไป
• Avoid opening the enclosure unless you are a qualified technician.
• เก็บให้พ้นจากมือเด็ก

การตั้งค่า

1. การเชื่อมต่อทางกายภาพ

Refer to the diagrams below for proper connection of audio inputs, outputs, and power.

รูปที่ 1: การเชื่อมต่อแผงด้านหลัง This image shows the rear panel of the ADAU1701 DSP Preamp, highlighting the DC Input (5V, 1A), ICP Port, Line In (ADC0 Left, ADC1 Right), and Line Out (DAC0 Right, DAC1 Left, DAC2 Right, DAC3 Left) RCA jacks.

• การเชื่อมต่อไฟฟ้า: Connect a DC 5V, 1A power supply to the USB Type-C port labeled "DC INPUT 5V, 1A" on the rear panel.
• อินพุตเสียง: Connect your audio source (e.g., media player, pre-amplifier) to the "LINE IN" RCA jacks (ADC0 Left, ADC1 Right).
• เอาต์พุตเสียง: เชื่อมต่อของคุณ amplifiers or powered speakers to the "LINE OUT" RCA jacks. The default configuration provides 2-channel mid-range output (DAC2 Right, DAC3 Left) and 2-channel bass output (DAC0 Right, DAC1 Left) for a 2-way digital crossover setup.
• ICP Port: This port is used for connecting an ICP5 programmer (sold separately) for advanced SigmaStudio programming.

2. เปิดเครื่องครั้งแรก

Once all connections are secure, apply power to the unit. The "POWER" LED on the front panel should illuminate, indicating the device is operational.

คำแนะนำการใช้งาน

The WONDOM ADAU1701 DSP Preamp features several controls on its front panel for direct adjustment, as well as advanced programming capabilities via SigmaStudio.

รูปที่ 2: การควบคุมแผงด้านหน้า This image displays the front panel, showing the Power LED, Busy LED, SW1 (Mute) and SW2 (Phase) switches, and four potentiometers (POT1, POT2, POT3, POT4) for various audio adjustments.

แผงควบคุมด้านหน้า:

• ไฟ LED: ระบุว่าหน่วยเปิดอยู่
• BUSY LED: Indicates DSP activity.
• SW1 (Mute Switch): Toggles audio output mute on/off.
• SW2 (Phase Switch): Adjusts the phase of the audio output.
• POT1 (MP3 / ADC2): Controls the High-Pass Filter (HPF) for Bank B (3kHz-20kHz).
• POT2 (MP8 / ADC3): Controls the Low-Pass Filter (LPF) for Bank A (210Hz-3kHz).
• POT3 (MP9 / ADC0): Controls the High-Pass Filter (HPF) for Bank A (10Hz-310Hz).
• POT4 (VOL): ควบคุมระดับเสียงโดยรวม

Digital Crossover Configuration:

The unit's default output is configured as a 2-way digital crossover, providing dedicated outputs for bass and mid-range frequencies.

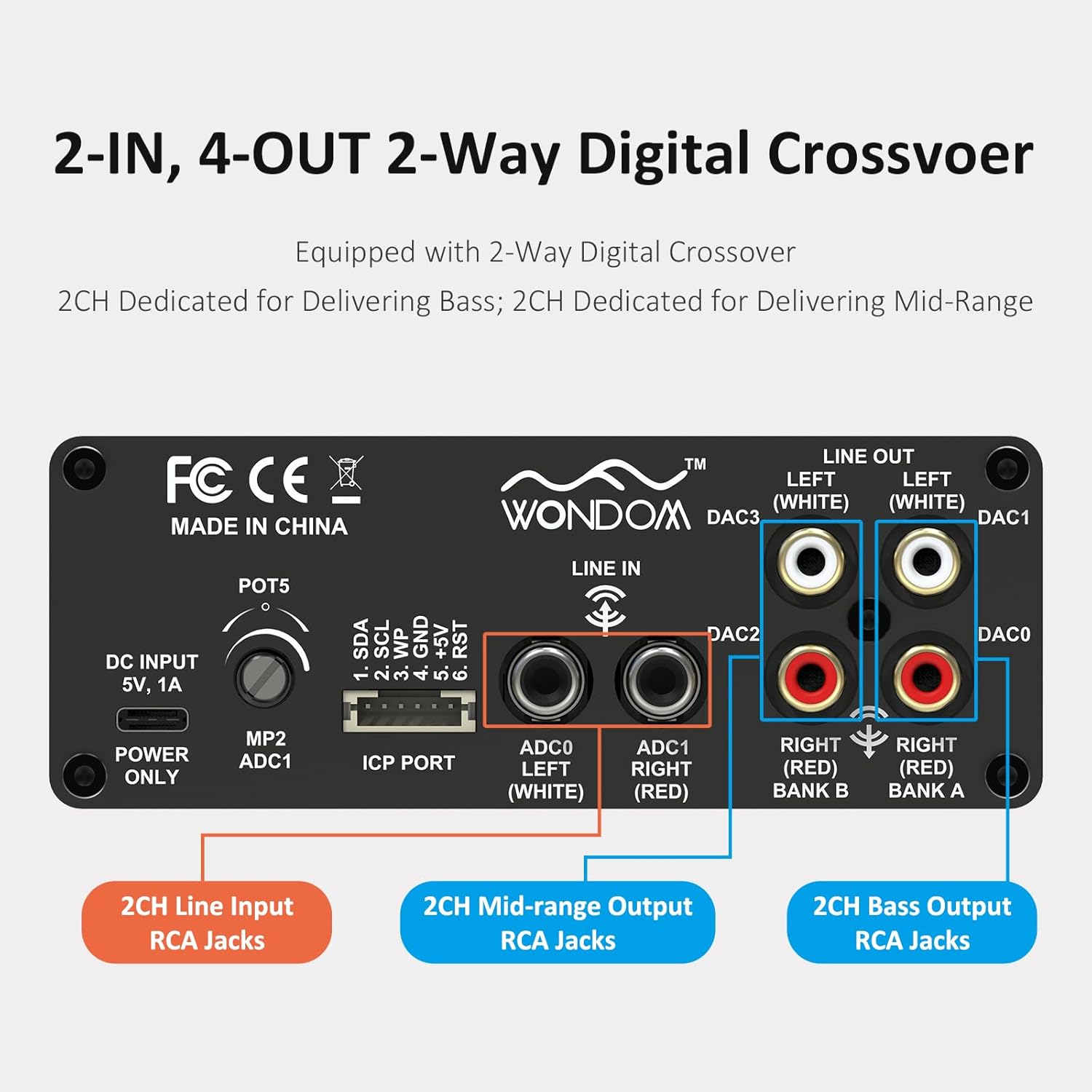

Figure 3: 2-In, 4-Out Digital Crossover. This diagram shows the RCA jack assignments for 2-channel Line Input, 2-channel Mid-range Output, and 2-channel Bass Output, facilitating a 2-way digital crossover setup.

• 2CH Line Input: ADC0 Left (White), ADC1 Right (Red).
• 2CH Mid-range Output: DAC2 Right (Red), DAC3 Left (White).
• 2CH Bass Output: DAC0 Right (Red), DAC1 Left (White).

SigmaStudio Programming:

For advanced customization and fine-tuning of the DSP functions, the unit supports programming via Analog Devices' SigmaStudio software. An ICP5 programmer (sold separately) is required to connect the DSP unit to your computer.

Figure 4: SigmaStudio Programming Setup. This image illustrates the connection between the DSP unit and an ICP5 programmer, along with a visual representation of the SigmaStudio graphical programming interface.

• ซอฟต์แวร์: Download and install SigmaStudio from the Analog Devices webเว็บไซต์.
• ฮาร์ดแวร์: Connect the ICP5 programmer to the ICP Port on the DSP unit and to your computer via USB.
• การเขียนโปรแกรม: Utilize the open-sourced demo program and HEX files provided by WONDOM to get started or to restore factory settings. All terminal functions can be tailored to specific needs using SigmaStudio.

การซ่อมบำรุง

• รักษาความสะอาดตัวเครื่องด้วยการเช็ดด้วยผ้าแห้งเนื้อนุ่ม
• หลีกเลี่ยงการใช้สารเคมีรุนแรงหรือน้ำยาทำความสะอาดที่มีฤทธิ์กัดกร่อน
• ตรวจสอบให้แน่ใจว่ามีการระบายอากาศเพียงพอรอบๆ เครื่องเพื่อป้องกันความร้อนสูงเกินไป
• Regularly check all cable connections for secure fit.

การแก้ไขปัญหา

ข้อมูลจำเพาะ

การรับประกันและการสนับสนุน

WONDOM products are manufactured by Sure Electronics. For warranty information, technical support, and further assistance, please refer to the official Sure Electronics webหรือติดต่อฝ่ายบริการลูกค้าโดยตรง โปรดเก็บใบเสร็จรับเงินไว้เป็นหลักฐานการซื้อสำหรับการเรียกร้องการรับประกัน

Manufacturer: Sure Electronics

For additional resources and community support regarding SigmaStudio programming, online forums and tutorials can be a valuable resource.
