คู่มือผู้ใช้คอนโทรลเลอร์ไร้สาย DYONDER

1. บทนำ

ขอบคุณสำหรับการซื้อasing the DYONDER Wireless Controller. This controller is designed to provide a versatile and immersive gaming experience across multiple platforms. Please read this manual carefully before use to ensure proper operation and to maximize your gaming enjoyment.

เนื้อหาแพ็คเกจ:

• DYONDER Wireless Controller
• สายชาร์จ USB
• คู่มือการใช้งาน (เอกสารนี้)
• Two Decorative Trim Shells

Image: The DYONDER Wireless Controller, showcasing การออกแบบและเค้าโครงปุ่ม

2. คุณสมบัติของผลิตภัณฑ์

• เข้ากันได้สากล: Fully compatible with Nintendo Switch/Switch Lite/Switch OLED, Windows PC, iOS, and Android devices.
• ไฟ RGB ที่ปรับแต่งได้: Features adjustable LED lights with 7 different colors and 4 modes (gradient, breathing, constant, flashing).
• ปุ่มที่สามารถตั้งโปรแกรมได้: M1-M4 keys can be programmed for complex combo operations, optimizing gameplay.
• ฟังก์ชั่นเทอร์โบ: Supports burst firing settings for enhanced gaming performance.
• ระบบสั่นคู่: Equipped with adjustable dual vibration motors offering 4 precise levels (0%, 30%, 75%, 100%) for immersive feedback.
• เซ็นเซอร์ไจโร 6 แกน: Detects controller inclination for quick response in motion-sensing games.
• การออกแบบตามหลักสรีรศาสตร์: Lightweight and comfortable construction for extended play sessions.
• แบตเตอรี่ความจุสูง: Built-in 800mAh Lithium Polymer battery provides up to 18 hours of play time on a single charge.
• Detachable Shells: Includes two cool patterned decorative trim shells for customization.
• One-Button Wake Up: Conveniently wakes up the console with a single button press.
• One-Button Screenshot: Easily capture in-game moments.
• 360° 3D Joysticks: Provides precise and responsive control.

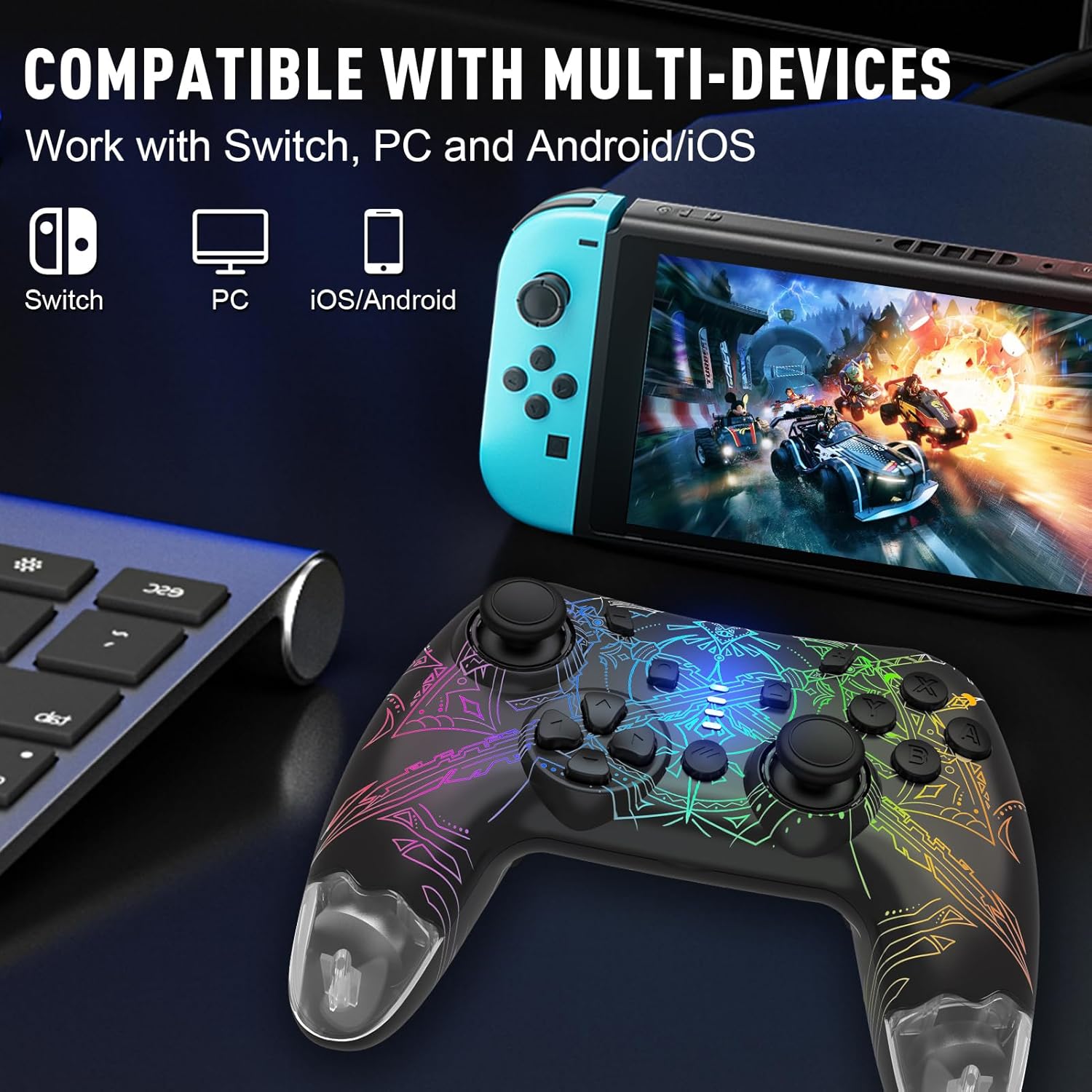

Image: The controller shown with various compatible devices, including Nintendo Switch, PC, and mobile phones, highlighting its multi-device compatibility.

Image: The controller displaying its customizable RGB lighting, illustrating the four different light modes: single color always on, single color self-switching, rainbow breathing light, and rainbow gradient lights.

Image: An illustration detailing the controller's 800mAh high-capacity battery, indicating 18 hours of play time and 1.5 hours of charging time.

Image: The controller highlighting its dual vibration feature, showing different motor vibration levels (0%, 30%, 70%, 100%) for an immersive experience.

3. การตั้งค่าและการเชื่อมต่อ

3.1 Connecting to Nintendo Switch/Switch Lite/Switch OLED

1. On your Switch console, go to the HOME Menu.
2. เลือก "ตัวควบคุม" > "เปลี่ยนการจับ/ลำดับ"
3. On the DYONDER controller, press and hold the Home button + Y button simultaneously for 3 seconds until the LED indicators start flashing rapidly.
4. เมื่อเชื่อมต่อแล้ว ไฟแสดงสถานะของผู้เล่นที่เกี่ยวข้องบนตัวควบคุมจะติดสว่างตลอดเวลา
5. To wake up the console from sleep mode, simply press the ปุ่มโฮม บนตัวควบคุม

Image: The controller demonstrating its one-button wake-up feature, showing the controller connecting to a Nintendo Switch console.

3.2 การเชื่อมต่อกับพีซี (Windows)

The controller can be connected to a Windows PC via Bluetooth or a USB cable.

การเชื่อมต่อบลูทู ธ :

1. ตรวจสอบให้แน่ใจว่าพีซีของคุณเปิดใช้งานบลูทูธแล้ว
2. On the DYONDER controller, press and hold the Home button + B button simultaneously for 3 seconds until the LED indicators start flashing rapidly.
3. On your PC, go to "Bluetooth & other devices" settings and select "Add Bluetooth or other device".
4. เลือก "บลูทูธ" และเลือก "Pro Controller" หรืออุปกรณ์ที่คล้ายกันจากรายการอุปกรณ์ที่มีอยู่
5. Once paired, the controller's LED indicators will become solid.

การเชื่อมต่อแบบมีสาย:

Connect the controller to your PC using the provided USB charging cable. The controller will be automatically recognized as a game controller.

3.3 การเชื่อมต่อกับอุปกรณ์ iOS/Android

1. เปิดใช้งาน Bluetooth บนอุปกรณ์ iOS หรือ Android ของคุณ
2. On the DYONDER controller, press and hold the Home button + A button simultaneously for 3 seconds until the LED indicators start flashing rapidly.
3. On your device, search for Bluetooth devices and select "Pro Controller" or similar from the list.
4. Once paired, the controller's LED indicators will become solid.

4. คู่มือการใช้งาน

4.1 การควบคุมขั้นพื้นฐาน

The controller features standard button layouts for intuitive gameplay. Refer to the product image for button identification.

Image: The DYONDER Wireless Controller, showing its complete button layout including joysticks, D-pad, action buttons, and shoulder buttons.

โหมดแสง RGB 4.2 โหมด

The controller offers various lighting effects. Use the dedicated light mode button (often located on the back or bottom of the controller) to cycle through modes and adjust brightness.

• กดปุ่ม ปุ่มโหมดแสง เพื่อสลับระหว่าง:
  • โหมดไล่ระดับสี
  • โหมดการหายใจ
  • Constant Light Mode (7 colors)
  • โหมดกระพริบ
• กดปุ่ม Light Brightness button to adjust the intensity of the lights.

Image: Close-up of the controller's back, indicating the Light Mode adjustment button.

Image: Close-up of the controller's back, indicating the Light Brightness adjustment button.

4.3 ฟังก์ชันเทอร์โบ

The Turbo function allows a button to be pressed repeatedly as long as it is held down, or to continuously auto-fire.

1. Press the desired action button (A/B/X/Y/L/R/ZL/ZR) once, then press the ปุ่มเทอร์โบ to activate Turbo mode for that button. The button will now auto-fire when held.
2. Press the action button and ปุ่มเทอร์โบ again to set it to auto-fire continuously without holding.
3. Press the action button and ปุ่มเทอร์โบ a third time to cancel the Turbo function for that button.
4. To clear all Turbo settings, press and hold the ปุ่มเทอร์โบ เป็นเวลา 5 วินาที

Image: The controller highlighting the Turbo function and the one-button screenshot feature.

4.4 Programmable M1-M4 Buttons (Macro Function)

The M1, M2, M3, and M4 buttons on the back of the controller can be programmed to execute a sequence of button presses (macro).

1. กดปุ่มค้างไว้ ปุ่มมาโคร (often labeled 'M' or a gear icon) and the desired M button (M1/M2/M3/M4) simultaneously until the indicator light flashes slowly.
2. Input the sequence of buttons you wish to program (e.g., A, B, X, Y, L, R, ZL, ZR, D-pad directions, L3, R3).
3. กดปุ่ม ปุ่มมาโคร again to save the macro. The indicator light will turn off.
4. To use the macro, simply press the programmed M button.
5. To clear a macro, press and hold the ปุ่มมาโคร and the M button you wish to clear until the indicator light flashes rapidly, then press the ปุ่มมาโคร อีกครั้ง.

Image: The controller highlighting the M1, M2, M3, M4 programmable buttons and providing an example of how to program a button sequence.

Image: An illustration demonstrating the Macro Function, showing how a sequence of actions can be assigned to a single button.

4.5 การปรับการสั่นสะเทือน

The controller features adjustable dual vibration motors.

• To adjust vibration intensity, press and hold the ปุ่มเทอร์โบ และกดปุ่ม D-pad ขึ้น or D-pad ลง to cycle through 4 levels: 0% (off), 30%, 75%, 100%.

4.6 Motion Control (Gyro)

The built-in 6-axis gyro sensor provides precise motion control for compatible games. No special setup is required; it activates automatically when supported by the game.

Image: A close-up of the controller's joystick, illustrating its 360-degree 3D movement capability, which is essential for motion control.

4.7 ฟังก์ชันการจับภาพหน้าจอ

กดปุ่ม ปุ่มสกรีนช็อต (usually located near the Home button) to capture a screenshot of your gameplay.

5. การชาร์จและแบตเตอรี่

The controller is equipped with an 800mAh rechargeable Lithium Polymer battery.

• การชาร์จ: Connect the controller to a USB power source (e.g., console, PC, USB wall adapter) using the provided USB charging cable. The indicator lights will flash during charging and turn off when fully charged.
• เวลาในการชาร์จ: ประมาณ 1.5 ชั่วโมงสำหรับการชาร์จเต็ม
• เวลาเล่น: Up to 18 hours on a full charge, depending on usage (e.g., vibration intensity, lighting effects).
• ไฟแสดงสถานะแบตเตอรี่ต่ำ: When the battery is low, the indicator lights will flash rapidly. Please charge the controller promptly.

Image: The controller connected via USB cable, illustrating the charging process.

6. การบำรุงรักษา

• ควรเก็บตัวควบคุมให้แห้งและห่างจากความชื้น
• ควรหลีกเลี่ยงการวางตัวควบคุมไว้ในที่ที่มีอุณหภูมิสูงหรือต่ำเกินไป
• Clean the controller with a soft, dry cloth. Do not use chemical solvents.
• เก็บตัวควบคุมไว้ในสถานที่ปลอดภัยเมื่อไม่ได้ใช้งานเพื่อป้องกันความเสียหาย
• อย่าพยายามถอดประกอบหรือดัดแปลงตัวควบคุม เนื่องจากจะทำให้การรับประกันเป็นโมฆะ

7 การแก้ไขปัญหา

8. ข้อมูลจำเพาะ

• แบบอย่าง: DJY-768B
• การเชื่อมต่อ: ไร้สาย (บลูทูธ), แบบมีสาย (USB)
• ความเข้ากันได้: Nintendo Switch/Switch Lite/Switch OLED, Windows PC, iOS, Android
• แบตเตอรี่: 800mAh ลิเธียมโพลิเมอร์
• เวลาในการชาร์จ: ประมาณ 1.5 ชั่วโมง
• เวลาเล่น: นานถึง 18 ชั่วโมง
• การสั่นสะเทือน: Dual adjustable motors (4 levels)
• เซ็นเซอร์ตรวจจับการเคลื่อนไหว: Gyro แกน 6
• แสงสว่าง: RGB LED, 7 colors, 4 modes
• น้ำหนัก: 7 ออนซ์ (ประมาณ 198 กรัม)
• ขนาด : 6.5 x 5.12 x 2.56 นิ้ว (ประมาณ 16.5 x 13 x 6.5 ซม.)

9. การรับประกันและการสนับสนุน

DYONDER products are manufactured with high-quality standards. For any issues or inquiries, please contact our customer support team. Please refer to your purchase receipt or the product packaging for specific warranty details and contact information.

For further assistance, you may also refer to the official DYONDER store or support channels:

• Visit the DYONDER Store on Amazon
• คู่มือการใช้งานอย่างเป็นทางการ (PDF): ดาวน์โหลด PDF

10. แหล่งข้อมูลวิดีโอ

While no official seller videos are available for direct embedding in this manual, you may find helpful product demonstrations and setup guides from other users on platforms like YouTube. Always ensure to follow official instructions for safety and optimal performance.

Note: Customer-created videos were identified but are not included in this official manual to maintain an informational tone and focus on manufacturer-provided content.
