SOMMER TorMinal Y3800V000 Programming Device User Manual
Model: Y3800V000
1. บทนำ
The SOMMER TorMinal Y3800V000 is a dedicated programming device designed for SOMMER automation control units. It provides a convenient interface for reading, modifying, and managing the preset parameters of compatible SOMMER systems. Additionally, it allows for the activation and deactivation of special functions, enhancing the customization and functionality of your automation setup.
This manual provides detailed instructions on how to effectively use your TorMinal device to configure and maintain your SOMMER automation systems.
2. ระบบที่เข้ากันได้
The TorMinal Y3800V000 is compatible with the following SOMMER automation control units:
- วิสัยทัศน์คู่
- duo rapido+
- twist 200 E/EL
- ทวิสต์ 350
- twist XL
- STArter+
- RUNner+
- RDC Vision
3. อุปกรณ์โอเวอร์view

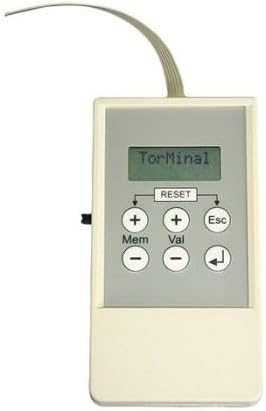

Figure 1: SOMMER TorMinal Y3800V000 Programming Device.
คำอธิบาย: This image displays the SOMMER TorMinal Y3800V000 programming device. It is a rectangular, off-white handheld unit featuring a grey control panel. The panel includes a small LCD screen that currently shows the text 'TorMinal'. Below the screen, there are six circular buttons arranged in two rows of three. The top row consists of two '+' buttons (one labeled 'Mem' for Memory, the other 'Val' for Value) and an 'Esc' (Escape) button. The bottom row contains two '-' buttons and a 'Return' arrow button. A 'RESET' button is positioned centrally above the '+' buttons. A thin, grey ribbon cable extends from the top edge of the device, presumably for connection to a control unit.
3.1. การควบคุมและการแสดงผล
- จอแสดงผล LCD: Shows menu options, parameters, and status messages.
- '+' (Mem) Button: Used to increment values or navigate through memory settings.
- '-' ปุ่ม: Used to decrement values or navigate through settings.
- '+' (Val) Button: Used to confirm selections or enter values.
- 'Esc' Button: ใช้สำหรับออกจากเมนูหรือยกเลิกการทำงาน
- 'Return' Arrow Button: Used to go back to the previous menu level.
- 'RESET' Button: Used to reset the device or specific parameters (use with caution).
4. การตั้งค่า
4.1. การเชื่อมต่ออุปกรณ์
- Ensure the SOMMER automation control unit is powered off before connecting the TorMinal device.
- Locate the programming port on your SOMMER control unit. Refer to your control unit's manual for its exact location.
- Carefully connect the ribbon cable from the TorMinal Y3800V000 to the programming port. Ensure the connection is secure and correctly oriented.
- Once connected, power on the SOMMER automation control unit. The TorMinal device should power on automatically and display the initial menu.
4.2. การเปิดเครื่องครั้งแรก
Upon successful connection and power-on, the TorMinal display will show the main menu or a welcome screen. Use the navigation buttons to proceed.
5. คู่มือการใช้งาน
5.1. Navigating Menus
- ใช้ '+' (Mem) และ - buttons to scroll through menu options.
- กดปุ่ม '+' (Val) button to select a highlighted menu option or confirm a setting.
- กดปุ่ม 'Esc' button to cancel an operation or return to the previous menu without saving changes.
- กดปุ่ม 'Return' arrow button to go back to the previous menu level.
5.2. Reading Parameters
- From the main menu, navigate to the "Read Parameters" or similar option.
- Select the desired parameter group or individual parameter using the navigation buttons.
- The current value of the parameter will be displayed on the screen.
5.3. Modifying Parameters
- From the main menu, navigate to the "Modify Parameters" or similar option.
- Select the parameter you wish to change.
- ใช้ '+' (Mem) และ - buttons to adjust the parameter value.
- กดปุ่ม '+' (Val) button to save the new value.
- กดปุ่ม 'Esc' button to discard changes and return to the previous menu.
5.4. Activating/Deactivating Special Functions
- Access the "Special Functions" menu from the main screen.
- Scroll through the list of available functions.
- Select the desired function. The current status (active/inactive) will be displayed.
- ใช้ '+' (Mem) or - buttons to toggle the function's status.
- ยืนยันการเลือกของคุณด้วย '+' (Val) ปุ่ม.
5.5. Using the RESET Button
การ 'RESET' button can be used for various reset functions depending on the context within the menu. Always read the on-screen prompts carefully before pressing 'RESET' to avoid unintended changes to your automation system's configuration. A long press might initiate a factory reset for certain parameters.
6. การบำรุงรักษา
- รักษาอุปกรณ์ให้สะอาด ปราศจากฝุ่นและความชื้น ใช้ผ้านุ่มและแห้งทำความสะอาด
- Store the TorMinal in a dry, cool place when not in use.
- หลีกเลี่ยงการให้อุปกรณ์สัมผัสกับอุณหภูมิที่ร้อนจัดหรือโดนแสงแดดโดยตรง
- Handle the ribbon cable with care to prevent damage.
7 การแก้ไขปัญหา
| ปัญหา | สาเหตุที่เป็นไปได้ | สารละลาย |
|---|---|---|
| อุปกรณ์ไม่เปิดเครื่อง | Incorrect connection to control unit, control unit not powered, damaged cable. | Ensure the ribbon cable is securely connected. Verify the SOMMER control unit is powered on. Inspect the cable for visible damage. |
| Cannot modify parameters. | Incorrect menu selection, parameter locked, incompatible control unit. | Ensure you are in the "Modify Parameters" menu. Some parameters may require specific access levels or be read-only. Verify compatibility with your control unit. |
| หน้าจอแสดงข้อความแสดงข้อผิดพลาด | Communication error, invalid input. | Note the error code/message and consult the SOMMER control unit's manual for specific error interpretations. Re-establish connection. |
8. ข้อมูลจำเพาะ
- แบบอย่าง: Y3800V000 (TorMinal)
- ผู้ผลิต: ซอมเมอร์
- น้ำหนัก: น้ำหนักประมาณ 100 กรัม
- การทำงาน: Programming device for SOMMER automation control units
- ความเข้ากันได้: duo vision, duo rapido+, twist 200 E/EL, twist 350, twist XL, STArter+, RUNner+, RDC Vision
9. การรับประกันและการสนับสนุน
For warranty information and technical support, please refer to the documentation provided with your SOMMER automation control unit or contact your authorized SOMMER dealer. Keep your purchase receipt as proof of purchase.
