SOVMIKU Wireless Security Camera System User Manual

1. สินค้าหมดview

The SOVMIKU Wireless Security Camera System provides comprehensive surveillance for indoor and outdoor environments. This system includes a 10-inch NVR monitor with a built-in 1TB HDD, two 3-megapixel wireless cameras, and features such as two-way audio, AI motion detection, and IP66 waterproof rating.

รูปที่ 1: เกินview of the SOVMIKU Wireless Security Camera System, including the NVR monitor, two cameras, and 1TB hard drive.

คุณสมบัติหลัก:

• 10-inch NVR Monitor: Integrated display for live viewการทำและการเล่นซ้ำ
• 1TB HDD Built-in: จัดเตรียมให้ ample storage for continuous recording with overwrite function.
• 3-Megapixel Cameras: Delivers clear 1536P video resolution.
• เสียงสองทาง: มีไมโครโฟนและลำโพงในตัวสำหรับใช้ในการสื่อสาร
• การตรวจจับการเคลื่อนไหวด้วย AI: Advanced detection to minimize false alarms and optimize recording.
• กันน้ำ IP66: Cameras are designed for reliable outdoor use in various weather conditions.
• การตรวจสอบระยะไกล: Access live and recorded footage via smartphone, tablet, or PC application.
• การบีบอัดวิดีโอ H.265: Efficient storage utilization, reducing capacity requirements by approximately 50% compared to H.264.

2. เนื้อหาบรรจุภัณฑ์

ตรวจสอบว่ารายการทั้งหมดที่ระบุไว้ด้านล่างนี้รวมอยู่ในแพ็คเกจของคุณ:

Figure 2: Illustration of the items included in the SOVMIKU security camera system package.

• NVR Main Unit (with 1TB HDD built-in)
• 3-Megapixel IP66 Waterproof Cameras (Quantity: 2)
• Power Adapters for Cameras
• อะแดปเตอร์แปลงไฟสำหรับ NVR
• USB Mouse
• สาย LAN
• สาย HDMI
• Mounting Screws and Anti-theft Stickers
• User Manual (Japanese, but this document serves as the English equivalent)

3. คู่มือการติดตั้ง

3.1 การตั้งค่าเริ่มต้น

The system is designed for simple setup. Cameras are pre-paired with the NVR. Simply power on the devices to begin surveillance.

1. เชื่อมต่อ NVR: Connect the NVR power adapter to the NVR and plug it into a power outlet.
2. เชื่อมต่อกล้อง: Connect each camera's power adapter to the camera and plug it into a power outlet.
3. จอภาพแสดงผล: The NVR's integrated 10-inch monitor will display the camera feeds automatically.
4. การเชื่อมต่อเมาส์: Connect the included USB mouse to the NVR for navigation and configuration.

Figure 3: Diagram illustrating the simple power-on setup for the NVR and cameras, showing automatic wireless connection.

3.2 การติดตั้งกล้อง

The cameras are IP66 waterproof, suitable for both indoor and outdoor installation. Ensure a stable power source is available at the installation location.

• การติดตั้ง: Use the provided screws to securely mount the cameras to a wall or ceiling.
• การปรับมุม: The camera features 180° horizontal and 360° vertical adjustment for optimal viewing angles. Secure the angle after adjustment.
• Waterproofing Connections: For outdoor installations, ensure all cable connections are properly sealed and protected from moisture.

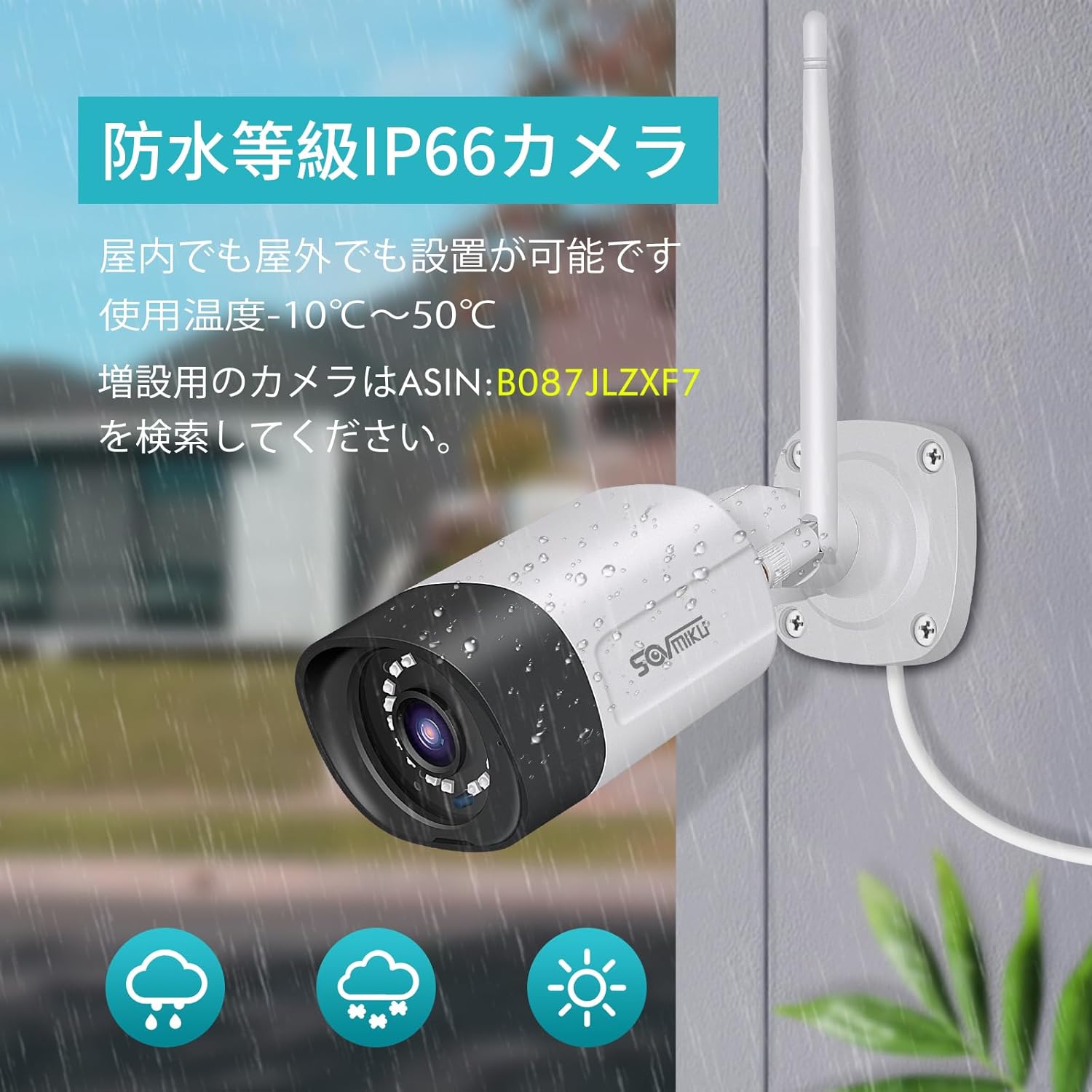

Figure 4: A SOVMIKU camera installed outdoors, demonstrating its IP66 waterproof rating against rain and snow.

Figure 5: Detailed diagram showing the camera components (wireless antenna, LED, lens, microphone, sensor light, speaker, adjustable bracket) and NVR ports (power, USB, HDMI, Ethernet, reset, TF card slot).

4. คู่มือการใช้งาน

4.1 Viewการถ่ายทอดสดและการเล่นย้อนหลัง

• On NVR Monitor: The 10-inch NVR monitor displays live feeds from connected cameras. Use the USB mouse to navigate the NVR interface for playback, system settings, and other functions.
• Remote Monitoring (EseeCloud App):
  1. Connect the NVR to your internet router using the provided LAN cable.
  2. Download the "EseeCloud" app on your smartphone or tablet (available for iOS).
  3. ทำตามคำแนะนำในแอปเพื่อเพิ่มอุปกรณ์ NVR ของคุณ
  4. เมื่อเชื่อมต่อแล้ว คุณสามารถ view ฟีดสด เข้าถึงฟีดที่บันทึกไว้tage, and receive notifications from anywhere.
• ซอฟต์แวร์พีซี: For PC monitoring, download the "EseeCloud" software.

4.2 โหมดการบันทึก

The system supports various recording modes to suit your needs:

• การบันทึกต่อเนื่อง: Records 24/7. The 1TB HDD with H.265 compression allows for extended recording periods (e.g., over 2 months for 2 cameras). Older data is automatically overwritten when the HDD is full.
• การบันทึกตามกำหนดเวลา: กำหนดเวลาเฉพาะสำหรับการบันทึก
• การบันทึกการตรวจจับความเคลื่อนไหว: Records only when motion is detected, saving storage space and making event review มีประสิทธิภาพมากขึ้น

Figure 6: Visual representation of continuous, scheduled, and motion detection recording modes, along with notification options via app or email.

4.3 เสียงสองทาง

Each camera is equipped with a built-in microphone and speaker, enabling two-way communication.

• เริ่มต้นการสื่อสาร: Use the EseeCloud app on your mobile device to speak through the camera's speaker and listen through its microphone.
• เสียงที่ชัดเจน: The omnidirectional microphone and optimized algorithms ensure clear sound quality.

Figure 7: Demonstration of the two-way audio function, showing a user communicating with someone at their door via the camera and smartphone app.

4.4 AI Motion Detection and Notifications

The system utilizes AI human detection to accurately identify human movement, reducing false alarms from pets or environmental factors.

• Event Notification: When motion is detected, the system can send instant notifications to your mobile app or email.
• Efficient Search: Recorded events triggered by motion detection can be quickly searched and reviewบก.

Figure 8: Illustration of H.265 video compression efficiency (1TB H.265 equals 2TB H.264) and AI human detection identifying a person in a scene.

Figure 9: A visual comparison demonstrating the superior clarity and detail of 5-megapixel resolution compared to 1.3-megapixel resolution, highlighting the system's high-definition capabilities.

5. การบำรุงรักษา

การบำรุงรักษาตามปกติจะช่วยให้ระบบรักษาความปลอดภัยของคุณมีประสิทธิภาพสูงสุดและมีอายุการใช้งานยาวนาน

• การทำความสะอาดเลนส์กล้อง: ควรทำความสะอาดเลนส์กล้องเป็นระยะด้วยผ้าเนื้อนุ่มและแห้งamp ผ้าสำหรับเช็ดฝุ่น สิ่งสกปรก หรือคราบน้ำที่อาจบดบังทัศนียภาพ viewหลีกเลี่ยงการใช้น้ำยาทำความสะอาดที่มีฤทธิ์กัดกร่อน
• ตรวจสอบการเชื่อมต่อ: Ensure all power and network cables are securely connected and free from damage.
• อัพเดตเฟิร์มแวร์: Check the EseeCloud app or SOVMIKU website for any available firmware updates for the NVR and cameras to ensure the latest features and security patches.
• สุขภาพของฮาร์ดดิสก์: While the 1TB HDD is built-in, it's good practice to periodically check its status through the NVR settings to ensure it's functioning correctly.

6 การแก้ไขปัญหา

If you encounter issues with your SOVMIKU security camera system, refer to the following common troubleshooting steps:

• ไม่มีภาพปรากฏบนจอภาพ:
  • Ensure the NVR and cameras are powered on and their power adapters are securely connected.
  • Check if the NVR's internal monitor is functioning. If using an external monitor, ensure the HDMI cable is connected correctly.
• Cameras Not Connecting to NVR:
  • Verify that cameras are within range of the NVR's wireless signal. Walls and obstacles can reduce signal strength.
  • รีสตาร์ท NVR และกล้องอีกครั้ง
  • If adding new cameras or re-pairing, refer to the NVR's on-screen menu for camera pairing instructions.
• No Remote Access via App:
  • Ensure the NVR is connected to your internet router via the LAN cable.
  • ตรวจสอบการเชื่อมต่ออินเตอร์เน็ตของคุณ
  • Verify that the NVR is correctly added to the EseeCloud app and has an active network status.
• คุณภาพของภาพต่ำ:
  • ทำความสะอาดเลนส์กล้อง
  • ตรวจสอบให้แน่ใจว่าไม่มีสิ่งกีดขวางใดๆ ในมุมมองของกล้อง view.
  • Check the camera's resolution settings in the NVR interface.
• ปัญหาเสียงสองทาง:
  • Ensure the microphone and speaker settings are enabled in the NVR or app.
  • Check for any physical obstructions blocking the microphone or speaker on the camera.
  • Verify network stability for clear audio transmission.

7. ข้อมูลจำเพาะ

8. การรับประกันและการสนับสนุน

SOVMIKU provides comprehensive support for its products.

• 1-Year Quality Warranty: สินค้ามีการรับประกัน 12 เดือนนับจากวันที่ซื้อ
• การสนับสนุนด้านเทคนิค: Professional technical support is available to assist with setup, operation, and troubleshooting.
• ข้อมูลติดต่อ: For any questions or issues, please contact SOVMIKU customer support via email or phone. (Specific contact details are usually provided in the physical manual or on the product's official webเว็บไซต์.)
• PSE Certification: Our products have passed PSE certification in accordance with Japanese electrical safety standards, ensuring safe usage.
