1. สินค้าหมดview
The GANA HDMI Switch 3 in 1 Out is designed to connect up to three HDMI source devices to a single HDMI display, such as a TV or monitor. This device eliminates the need for frequent plugging and unplugging of HDMI cables, providing a convenient solution for managing multiple media sources. It supports high-resolution video up to 4K@60Hz, including 3D, UHD, and HDCP2.2 signals, ensuring a high-quality visual experience. The switch can be operated via a manual button on the unit or with the included IR remote control.
Image: The GANA HDMI Switch unit shown with its accompanying remote control. The switch is a compact black box with three input ports and one output port, designed for efficient cable management.
Image: A detailed diagram of the GANA HDMI Switch, highlighting its input ports (Input 1, Input 2, Input 3), output port, IR receiver, power indicator, input signal indicators, and Micro USB power port. This visual aid helps in identifying each component of the device.
2. เนื้อหาบรรจุภัณฑ์
โปรดตรวจสอบว่าสินค้าทั้งหมดมีอยู่ในแพ็คเกจ:
- 1 x GANA HDMI Switch (3 in 1 Out)
- 1 x IR Remote Control (Note: Battery not included)
- 1 x สายไฟ Micro USB
- 1 x คู่มือผู้ใช้
3. ข้อมูลจำเพาะ
| คุณสมบัติ | ข้อมูลจำเพาะ |
|---|---|
| หมายเลขรุ่น | 3jin1-hei |
| เวอร์ชัน HDMI | HDMI2.0 การเชื่อมต่อ |
| ความละเอียดสูงสุด | 4K@60Hz (Backward compatible with 4K@30Hz, 2560x1440@120Hz, 1920x1080@240Hz) |
| เทคโนโลยีที่รองรับ | 3D, UHD, HDCP2.2, HDR |
| แบนด์วิธ | 18Gbps |
| แหล่งจ่ายไฟ | USB Powered (5V 1A, adapter not included) |
| น้ำหนักสินค้า | 6.7 ออนซ์ |
| ขนาดแพ็คเกจ | 6.61 x 4.96 x 0.94 นิ้ว |
| สี | สีดำ |
| ประเภทขั้วต่อ | HDMI |
4. คู่มือการติดตั้ง
4.1 การเชื่อมต่ออุปกรณ์ของคุณ
Follow these steps to connect your HDMI devices to the GANA HDMI Switch:
- Connect up to three HDMI source devices (e.g., gaming console, TV box, DVD player) to the Input 1, Input 2, และ ใส่ 3 ports on the HDMI switch using HDMI cables (not included).
- Connect one HDMI display (e.g., TV, monitor, projector) to the เอาท์พุต port on the HDMI switch using an HDMI cable (not included).
Image: A visual representation of the GANA HDMI Switch connecting three input devices (Apple TV, Xbox, PS5) to a single output display (TV). Blue arrows indicate the flow of signals from input to output.
4.2 การเปิดเครื่องอุปกรณ์
The HDMI switch requires external power for stable operation:
- Connect the provided Micro USB Power Cable to the พอร์ตพลังงานไมโคร USB USB on the HDMI switch.
- Connect the other end of the Micro USB Power Cable to a 5V 1A USB power adapter (not included) or a USB port on your display device. Ensure the switch is always connected to a power source when in use to guarantee stable video transmission and optimal performance.
Image: The GANA HDMI Switch connected to a power source via its Micro USB port, illustrating the required 5V 1A power input for stable operation. The remote control is also visible in the foreground.
5. คู่มือการใช้งาน
5.1 การสลับอินพุต
You can switch between the connected HDMI source devices using two methods:
- รีโมทคอนโทรล: Use the included IR remote control to select the desired input (1, 2, or 3) from a distance of up to 33 feet. This allows for convenient switching without needing to approach the switch unit.
- ปุ่มแมนนวล: Press the 'Select' button on the front of the HDMI switch unit to cycle through the inputs (Input 1 → Input 2 → Input 3 → Input 1...).
Image: This image illustrates the two methods for switching inputs: using the IR remote control and pressing the manual button on the HDMI switch. The display shows various gaming and media applications, indicating seamless transitions between sources.
ภาพ: จากบนลงล่าง view demonstrating the effective remote sensing distance of up to 33 feet for the GANA HDMI Switch, allowing control from various positions within a room.
5.2 ทำความเข้าใจเกี่ยวกับไฟ LED
The front panel of the HDMI switch features LED indicators to provide status information:
- กำลังไฟ LED: ไฟจะสว่างขึ้นเมื่อเปิดใช้งานอุปกรณ์
- Input 1/2/3 LEDs: The corresponding LED will illuminate to indicate which HDMI input port is currently active and selected.
6. คุณสมบัติและความสามารถ
6.1 4K@60Hz High Resolution Display
The GANA HDMI Switch supports resolutions up to 4K@60Hz, providing a clear and detailed visual experience. It is backward compatible with lower resolutions such as 4K@30Hz, 2560x1440@120Hz, and 1920x1080@240Hz. The switch also supports 3D, UHD, and HDCP2.2 signals, ensuring compatibility with a wide range of modern display technologies.
Image: A side-by-side comparison illustrating the visual difference between 30Hz and 60Hz refresh rates at 4K resolution, emphasizing the clearer and more realistic picture quality achieved with 4K@60Hz.
Image: A visual comparison demonstrating the enhanced color and contrast provided by HDR (High Dynamic Range) technology, supported by the HDMI switch, compared to a non-HDR image.
6.2 ความเข้ากันได้กว้าง
The GANA HDMI Switch is compatible with most devices that feature a standard HDMI interface. This includes a broad range of input and output devices:
- อุปกรณ์อินพุต: PC, Computer, Macbook, Xbox 360, Xbox One, PS4/5, Blu-Ray DVD players, Chromecast, Nintendo Switch, TV Box Stick, and more.
- อุปกรณ์ส่งออก: HD-Ready or Full HD TVs, projectors, monitors, and other HDMI-enabled displays.

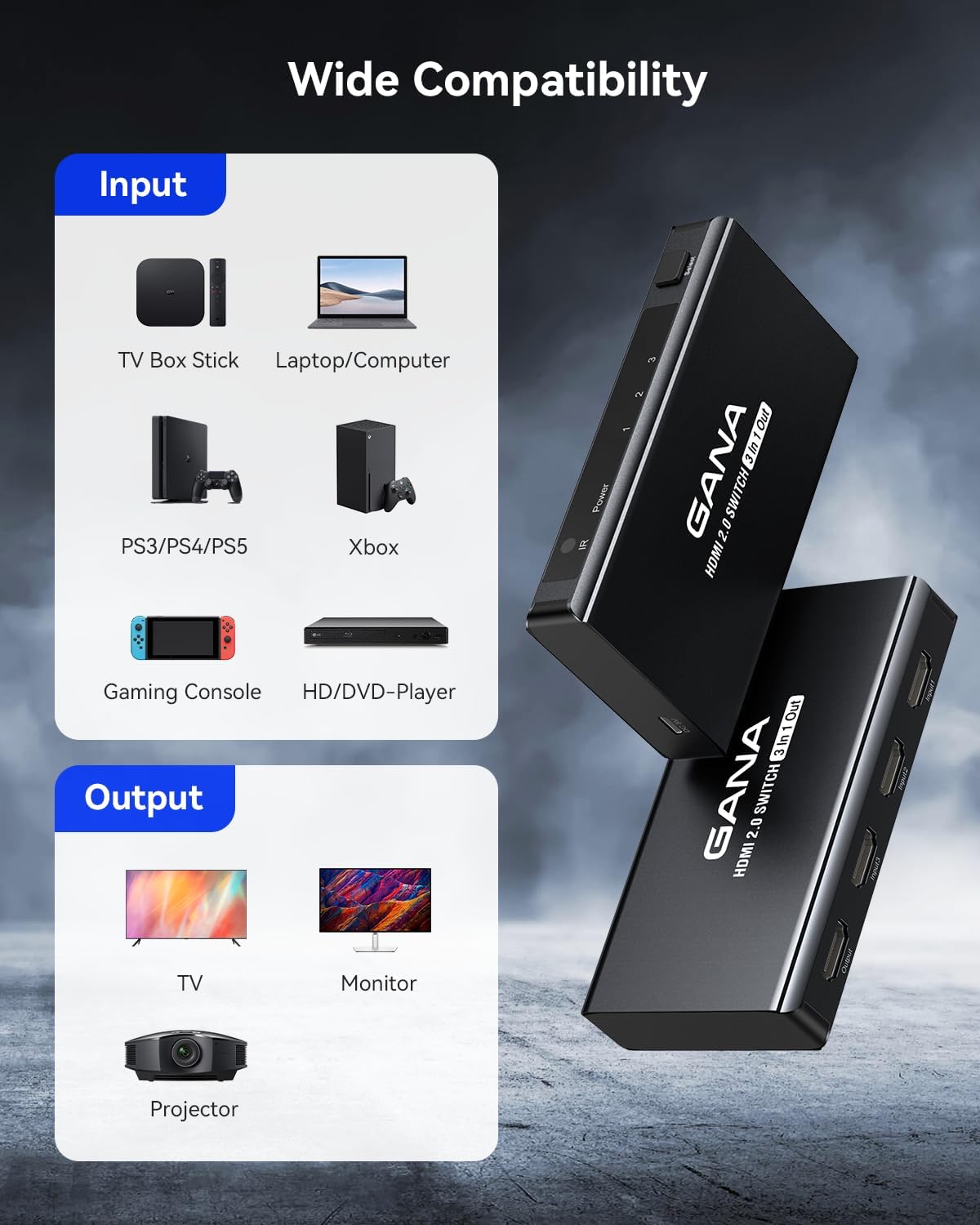

Image: A graphic illustrating the wide range of compatible input devices (TV Box Stick, Laptop/Computer, PS3/PS4/PS5, Xbox, Gaming Console, HD/DVD-Player) and output devices (TV, Monitor, Projector) for the GANA HDMI Switch.
6.3 Fast and Stable Transmission
Equipped with an industry-leading IC chip, the switch provides a high bandwidth of 18Gbps, ensuring fast and stable data transmission. The USB-powered design contributes to consistent video transmission and improved performance, minimizing frame loss or image degradation for a smooth viewประสบการณ์การเล่นเกมและการเล่นเกม
7. การบำรุงรักษา
To ensure the longevity and optimal performance of your GANA HDMI Switch, follow these simple maintenance guidelines:
- การทำความสะอาด: Use a soft, dry cloth to gently wipe the exterior of the switch. Avoid using liquid cleaners, aerosols, or abrasive materials, as these can damage the device.
- พื้นที่จัดเก็บ: เมื่อไม่ได้ใช้งานเป็นเวลานาน ควรเก็บสวิตช์ไว้ในที่แห้งและเย็น หลีกเลี่ยงแสงแดดโดยตรงและอุณหภูมิที่สูงหรือต่ำเกินไป
- การจัดการสายเคเบิล: Ensure HDMI cables are not excessively bent or strained, as this can lead to signal issues or damage to the cables and ports.
- แหล่งจ่ายไฟ: Always use the recommended 5V 1A power supply to prevent damage from incorrect voltage.
8 การแก้ไขปัญหา
If you encounter issues with your GANA HDMI Switch, please refer to the following table for common problems and their solutions:
| ปัญหา | สาเหตุที่เป็นไปได้ | สารละลาย |
|---|---|---|
| No signal or black screen on display. | การเชื่อมต่อสายเคเบิลหลวม เลือกอินพุตที่ไม่ถูกต้อง แหล่งจ่ายไฟไม่เพียงพอ ความละเอียด/อัตราการรีเฟรชไม่เข้ากัน | ตรวจสอบให้แน่ใจว่าสาย HDMI ทั้งหมดเชื่อมต่ออย่างแน่นหนา Verify the correct input is selected on the switch (check LED indicator). Confirm the switch is powered by a stable 5V 1A source. Try a lower resolution on the source device. |
| Flickering or unstable image. | สาย HDMI คุณภาพต่ำ Long HDMI cable length. ปัญหาเกี่ยวกับแหล่งจ่ายไฟ | Use high-quality HDMI 2.0 certified cables. ลองใช้สาย HDMI ที่สั้นกว่าหากเป็นไปได้ Ensure stable 5V 1A power supply is connected. Restart all connected devices. |
| รีโมทคอนโทรลไม่ทำงาน | No battery or low battery. สิ่งกีดขวางระหว่างรีโมทและสวิตซ์ Remote not pointed at IR receiver. | Insert a new CR2025 battery (not included) into the remote. Remove any objects blocking the line of sight to the switch's IR receiver. เล็งรีโมทไปที่ตัวรับสัญญาณอินฟราเรดบนสวิตช์โดยตรง |
| ปัญหาเกี่ยวกับเสียง (ไม่มีเสียงหรือเสียงผิดเพี้ยน) | Audio settings on source/display. ปัญหาสาย HDMI | Check audio output settings on your source device and input settings on your display. Ensure HDMI cables are fully inserted and not damaged. ลองใช้สาย HDMI เส้นอื่น |
9. การรับประกันและการสนับสนุน
GANA offers lifetime technical support and friendly customer service for this product. If you encounter any problems or have questions regarding your HDMI switch, please do not hesitate to contact GANA customer support. They aim to resolve your issues within 24 hours.
