SLOER Stereo Ambient Reverb Pedal

การแนะนำ

The Walrus Audio SLOER Stereo Ambient Reverb is an advanced effects pedal designed to create immersive, lush, and modulated soundscapes. Building upon the popular Slö series, the SLOER introduces additional reverb algorithms, stereo width control, new modulation wave shapes, and sample rate control, offering expanded sonic possibilities for guitarists and musicians.

This manual provides detailed instructions for setting up, operating, and maintaining your SLOER pedal, ensuring you get the most out of its extensive features.

ข้อมูลด้านความปลอดภัย

• Use only a regulated 9V DC, center-negative power supply. Incorrect power supply may damage the unit and void the warranty.
• Do not expose the pedal to excessive moisture, rain, or extreme temperatures.
• Avoid dropping the pedal or subjecting it to severe impacts.
• Do not attempt to open the enclosure or modify the internal circuitry. Refer all servicing to qualified personnel.
• เก็บให้พ้นจากมือเด็ก

เนื้อหาแพ็คเกจ

• Walrus Audio SLOER Stereo Ambient Reverb Pedal
• คู่มือการใช้งาน
• Walrus Audio Product Information Card

สินค้าเกินview

The SLOER pedal features a robust die-cast enclosure with clearly labeled controls and input/output jacks. Familiarize yourself with the layout before connecting the pedal.

รูปที่ 1: ด้านบน view of the Walrus Audio SLOER pedal, showcasing its controls and distinctive blue finish.

ปุ่มควบคุมและแจ็ค

• ปุ่มสลายตัว: Controls the length of the reverb trail. Turn clockwise for longer, more expansive decays.
• ลูกบิดกรอง: Adjusts the tone of the reverb. Turn clockwise for brighter reverb, counter-clockwise for darker tones.
• ลูกบิดความลึก: Controls the intensity or amount of modulation applied to the reverb trail.
• ลูกบิดผสม: Blends the wet (effected) signal with the dry (unaffected) signal. Fully counter-clockwise is dry, fully clockwise is wet.
• Width Toggle Switch: Selects the stereo width of the reverb. Options include กว้าง, ปานกลาง, และ แคบ.
• Stretch Slider: ควบคุมเอสample rate of the reverb, affecting its texture and fidelity.
• Mode Rotary Dial: Selects one of five distinct reverb algorithms:
  • Dream (~): Latching pad reverb.
  • Light (^): High octave shimmer reverb.
  • Rain (ˇ): Delay tap diffusion reverb.
  • Dark (π): Lower octave reverb.
  • Rise (πˇ): Ambient swell reverb.
• สวิตช์เหยียบบายพาส: มีส่วนร่วมหรือข้ามเอฟเฟกต์
• Sustain Footswitch: Momentarily or latches the reverb trail, depending on the mode. Also used for preset selection.
• In Stereo (R) / In Mono (L) Jacks: Input jacks for connecting your instrument or other pedals. Use both for stereo input, or In Mono (L) for mono input.
• Out Stereo (R) / Out Mono (L) Jacks: Output jacks for connecting to an amplifier or other effects. Use both for stereo output, or Out Mono (L) for mono output.
• อินพุตไฟ DC 9V: Connect a standard 9V DC, center-negative power supply.

การตั้งค่า

Follow these steps to connect your SLOER pedal to your audio setup:

1. การเชื่อมต่อไฟฟ้า: Connect a standard 9V DC, center-negative power supply (not included) to the 9V DC input jack on the rear of the pedal. Ensure the power supply meets the specified requirements to prevent damage.
2. การเชื่อมต่ออินพุต:
   • สำหรับ อินพุตโมโน: Connect your instrument or the output of a preceding pedal to the In Mono (L) แจ็ค.
   • สำหรับ อินพุตสเตอริโอ: Connect the stereo output of a preceding device to both the In Stereo (R) และ In Mono (L) แจ็ค
3. การเชื่อมต่อเอาท์พุต:
   • สำหรับ Mono Output: เชื่อมต่อ Out Mono (L) แจ็คของคุณ ampตัวระบุหรืออินพุตของแป้นถัดไปในโซ่ของคุณ
   • สำหรับ เอาท์พุตสเตอริโอ: เชื่อมต่อทั้ง Out Stereo (R) และ Out Mono (L) jacks to two separate ampเครื่องขยายเสียงหรืออุปกรณ์รับสัญญาณสเตอริโอ
4. การตั้งค่าเริ่มต้น: Before powering on, set all knobs to their middle position (12 o'clock) and the Width toggle to 'Medium' for a balanced starting point.

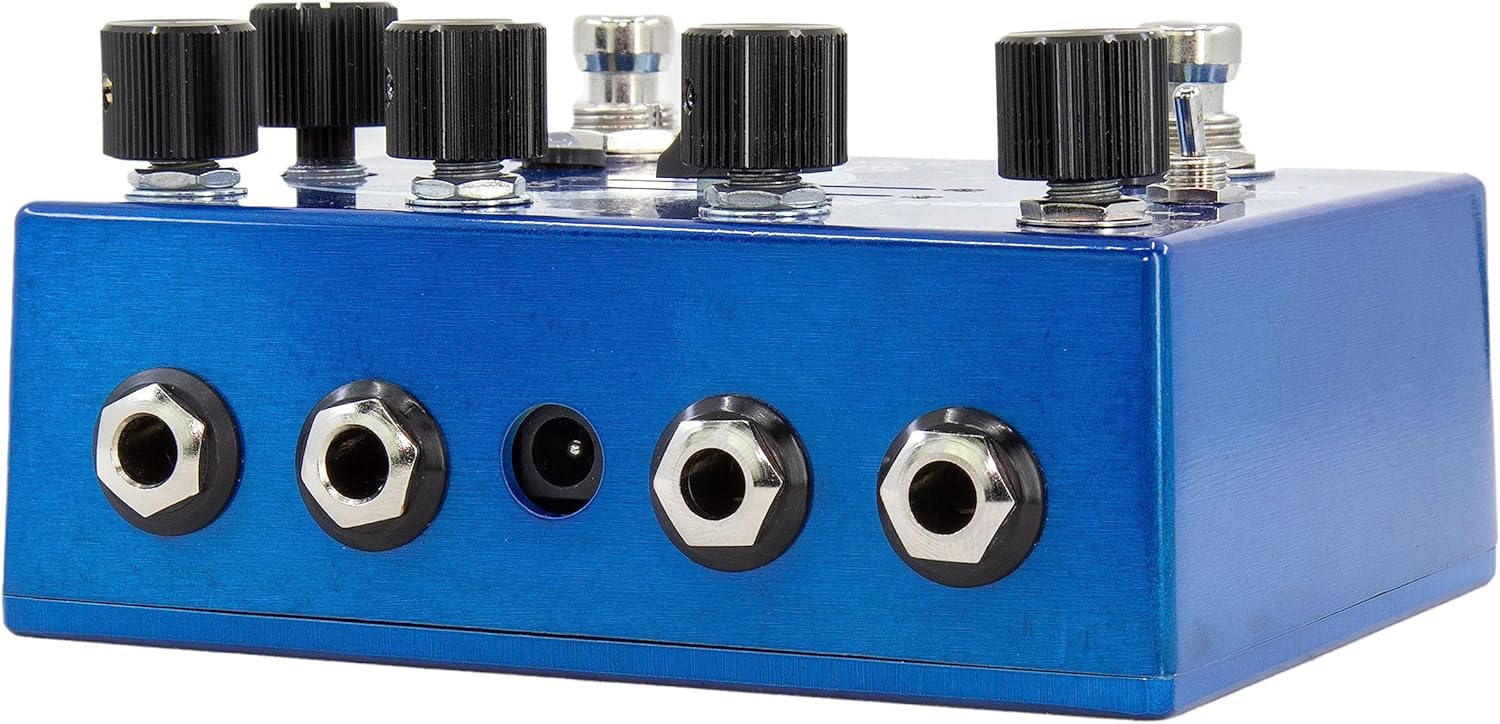

รูปที่ 2: ด้านหลัง view of the SLOER pedal, illustrating the input, output, and power connections.

Operating the SLOER

The SLOER offers a wide range of ambient reverb textures through its intuitive controls. Experiment with each setting to discover its full potential.

โหมดพัดโบก

การ โหมด rotary dial selects the core reverb algorithm:

• Dream (~): A lush, ethereal reverb that can be latched into an infinite pad by holding the Sustain footswitch. Ideal for ambient textures and drones.
• Light (^): Adds a shimmering high octave to the reverb trail, creating bright, angelic soundscapes.
• Rain (ˇ): Features a unique delay tap diffusion, creating a scattered, evolving reverb that can sound like raindrops or granular textures.
• Dark (π): Introduces a lower octave to the reverb, resulting in deep, brooding, and atmospheric sounds.
• Rise (πˇ): An ambient swell reverb that builds in volume over time, perfect for creating dramatic intros or transitions.

Modulation Wave Shapes (Secondary Function)

Each reverb mode has a secondary function accessible by holding down the บายพาส footswitch and turning the โหมด rotary dial. This allows you to select one of five different wave shapes for the modulation on the reverb trail:

• คลื่นไซน์: Smooth, gentle modulation.
• Triangle Wave: Even, symmetrical modulation.
• Sawtooth Wave: Asymmetrical, ramp-up or ramp-down modulation.
• Square Wave: Abrupt, on/off modulation.
• Random Wave: Unpredictable, evolving modulation.

การ ความลึก knob controls the intensity of this modulation.

พรีเซ็ต

The SLOER features three onboard preset slots to save and recall your favorite settings:

• การบันทึกที่ตั้งไว้ล่วงหน้า: To save your current settings, simultaneously press and hold both the บายพาส และ ยั่งยืน footswitches until the LED flashes, indicating the preset has been saved to the current slot.
• การเรียกคืนค่าที่ตั้งไว้ล่วงหน้า: To scroll through the three presets, simultaneously press and release both the บายพาส และ ยั่งยืน footswitches. The LED will change color to indicate the active preset (e.g., Green for Preset 1, Blue for Preset 2, Red for Preset 3).

รูปที่ 3: รายละเอียด view of the SLOER's top panel controls, including knobs, toggle switch, slider, and rotary dial.

การซ่อมบำรุง

To ensure the longevity and optimal performance of your SLOER pedal, follow these maintenance guidelines:

• การทำความสะอาด: Use a soft, dry cloth to wipe down the pedal's enclosure. Avoid abrasive cleaners or solvents, which can damage the finish and labels.
• พื้นที่จัดเก็บ: เมื่อไม่ได้ใช้งานเป็นเวลานาน ควรเก็บแป้นเหยียบไว้ในที่แห้งและเย็น หลีกเลี่ยงแสงแดดโดยตรงและอุณหภูมิที่สูงหรือต่ำเกินไป
• การเชื่อมต่อ: ตรวจสอบการเชื่อมต่อสายเคเบิลทั้งหมดเป็นระยะเพื่อดูร่องรอยการสึกหรอ และตรวจสอบให้แน่ใจว่าหัวต่อปราศจากฝุ่นและสิ่งสกปรก

การแก้ไขปัญหา

If you encounter issues with your SLOER pedal, consult the table below for common problems and solutions:

ข้อมูลจำเพาะ

ข้อมูลการรับประกัน

Walrus Audio pedals come with a limited lifetime warranty covering defects in materials and workmanship. This warranty applies to the original owner and is non-transferable. It does not cover damage caused by misuse, accidents, unauthorized modifications, or improper power supply. For detailed warranty terms and conditions, please visit the official Walrus Audio webเว็บไซต์.

สนับสนุน

For technical assistance, troubleshooting beyond this manual, or warranty claims, please contact Walrus Audio customer support. You can find contact information and additional resources on the official Walrus Audio webเว็บไซต์:

www.walrusaudio.com/support

Please have your pedal's model number (900-1082BE) and purchase information ready when contacting support.
