คู่มือผู้ใช้ชุดควบคุมไฟ LED RGB พร้อมรีโมทไร้สาย BTF-LIGHTING RF 2.4GHz และตัวควบคุม C03RF Tuya

1. บทนำ

This manual provides detailed instructions for the installation, operation, and maintenance of your BTF-LIGHTING RF 2.4GHz Wireless Remote (RC03RFB) and C03RF Tuya RGB LED Controller Kit. This kit is designed to control PWM RGB LED strips, offering versatile lighting options and smart home integration.

2. ข้อมูลด้านความปลอดภัย

• ตรวจสอบแหล่งจ่ายไฟ voltage matches the requirements of your LED strip and controller (DC5V/DC12V/DC24V).
• Do not exceed the maximum allowable current for the controller's power interfaces (5A and 12A respectively).
• ผลิตภัณฑ์นี้มีวัตถุประสงค์สำหรับใช้ภายในอาคารเท่านั้น
• ควรเก็บอุปกรณ์ให้ห่างจากน้ำ ความชื้น และอุณหภูมิสูง
• Do not attempt to disassemble or modify the device. Contact qualified personnel for service.
• Batteries for the remote control are not included and must be purchased separately.

3. เนื้อหาบรรจุภัณฑ์

โปรดตรวจสอบว่าสินค้าทั้งหมดมีอยู่ในแพ็คเกจของคุณ:

• 1x RC03RFB Wireless Remote
• 1x C03RF Tuya Controller
• 1x ขาตั้งรีโมต RF
• สกรู 2x
• 1x Double-sided Adhesive Pad
• 1x RC03RF Remote Control Manual
• 1x C03RF Controller Manual

Note: The Tuya Gateway (GW01W) and 3A batteries for the remote are not included and must be purchased separately.

Image: Components of the BTF-LIGHTING RF 2.4GHz Wireless Remote and C03RF Tuya RGB LED Controller Kit, including the remote, controller, and mounting bracket.

4. ข้อมูลจำเพาะ

5. การตั้งค่า

5.1. Wiring the LED Controller

Ensure your LED strip is compatible with this controller (PWM RGB 4-wire). Connect the LED strip to the controller's output terminals (V+, R, G, B) and the appropriate DC power supply to the controller's input terminals (V+, V-). The input voltage ต้องตรงกับ voltage of your LED strip (e.g., 12V strip requires a 12V power supply).

Image: Diagram illustrating the connection of a power supply and an RGB LED strip to the C03RF controller.

5.2. การจับคู่รีโมทคอนโทรล

To pair the RC03RFB remote with the C03RF controller:

1. ตรวจสอบให้แน่ใจว่าตัวควบคุมปิดอยู่
2. เปิดตัวควบคุม
3. Within 3 seconds of powering on, press the 'ON' button on the remote control.
4. The connected LED strip should flash to indicate successful pairing.

5.3. Tuya Gateway Connection (Optional)

For smart home integration and app control, a GW01W Tuya Gateway (sold separately) is required. Follow these steps:

1. เพิ่มพลังให้กับแหล่งกำเนิดแสงของคุณ: Connect the LED strip to the power supply and the C03RF controller.
2. Power the GW01W Tuya Gateway: Install the gateway within 30m of your lights and near your WiFi router.
3. Download the Smart Life or Tuya Smart App: Create an account, add the device, then select the device working WiFi and enter the password. Ensure to select 2.4G WiFi. The gateway indicator should show blue light (Linking). When the light shows green light, the connection is successful.
4. Link the Lights or Controller to GW01W Gateway: ปิดสวิตช์ลamps you want to link, then switch them on again. Press the 'SET' button once on the 2.4G gateway within 5 seconds. The lights will blink 3 times slowly, indicating successful linking.

Image: Visual guide for connecting the LED strip controller to the Tuya Smart Life app using the GW01W Tuya Gateway.

6. คู่มือการใช้งาน

6.1. Remote Control Functions (RC03RFB)

The RC03RFB remote features a touch wheel and various buttons for comprehensive control:

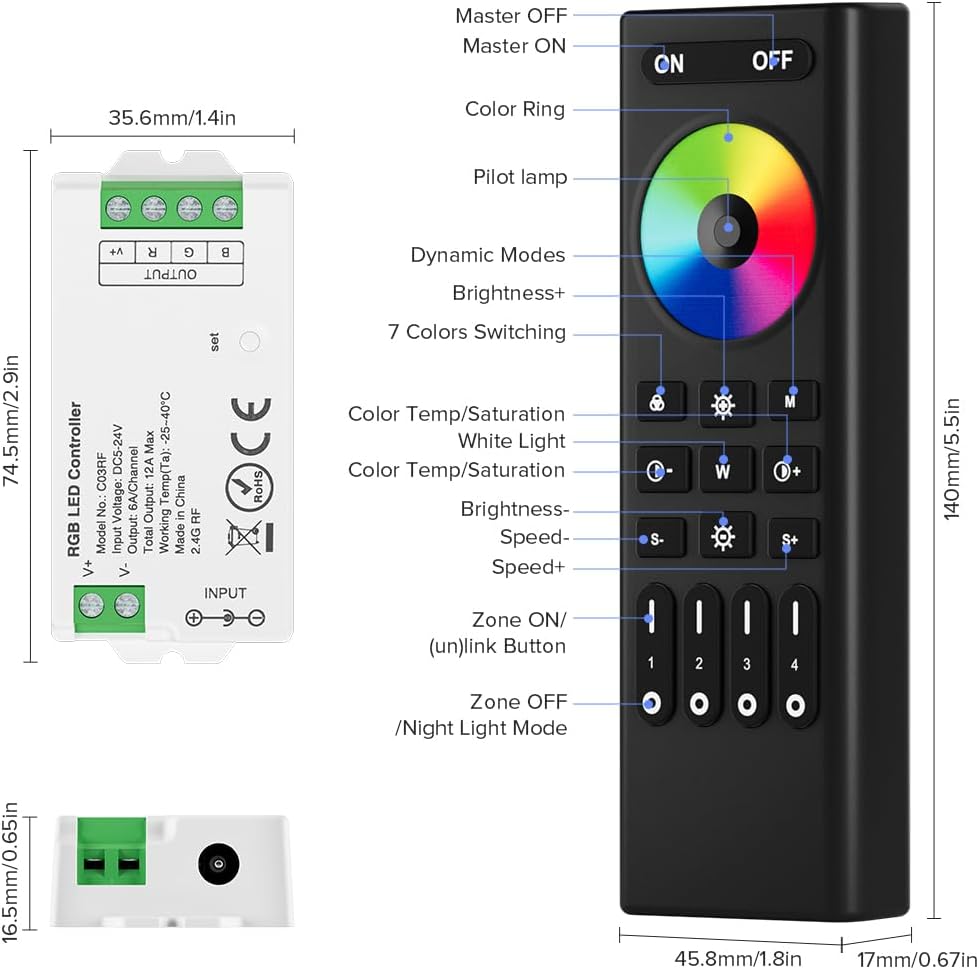

Image: Labeled diagram of the RC03RFB remote control, showing the color ring, power buttons, mode buttons, brightness/speed controls, and zone selection buttons.

• เปิด/ปิด: Power on/off the connected lights.
• แหวนสี: Touch to select from 16 million colors.
• นักบิน Lamp: Indicates remote activity.
• โหมดไดนามิก: Cycle through various pre-programmed lighting effects.
• ความสว่าง +/-: ปรับระดับความสว่าง
• 7 Colors Switching: Quickly switch between primary colors.
• Color Temp/Saturation: Adjust color temperature or saturation (if applicable to your LED strip).
• แสงสีขาว: Activate white light mode.
• ความเร็ว +/-: ปรับความเร็วของโหมดไดนามิก
• ปุ่มเปิด/ปิดโซน (1-4): Turn on/off specific zones or link/unlink controllers to zones.
• โหมดปิดโซน/ไฟกลางคืน: Turn off a specific zone or activate a low-brightness night light mode.

6.2. การควบคุมกลุ่ม

The remote supports 4 independent zones. You can assign multiple controllers to a single zone, allowing for synchronized control of various lighting areas. The 2.4GHz RF wireless transmission allows for control up to 98 feet (30 meters) in open environments.

Image: Illustration of 2.4GHz wireless transmission enabling 4-zone control across different rooms in a house.

6.3. Auto-Transmitting Function

The controllers feature an auto-transmitting function. One controller can transmit signals from the remote to another controller within 30 meters. As long as there is a controller within 30 meters of the remote or another controller, the effective control distance can be extended significantly.

Image: Diagram showing how the auto-transmitting function extends the remote control distance by relaying signals between controllers.

6.4. App Control Features (with Tuya Gateway)

When connected via the Tuya Gateway, the Smart Life or Tuya Smart app unlocks additional features:

• 16 ล้านสี: Access a full spectrum of colors.
• การปรับความสว่างและสี: Fine-tune light output and color temperature.
• Dynamic Scenes: Choose from various pre-set or custom lighting scenes.
• จังหวะดนตรี: Synchronize lights with music.
• การตั้งเวลา: ตั้งเวลาให้ไฟเปิด/ปิดตามเวลาที่กำหนด
• การควบคุมด้วยเสียง: Compatible with third-party voice assistants like Amazon Alexa and Google Home.
• การแชร์อุปกรณ์: Share control with family members.
• แตะเพื่อใช้งาน และระบบอัตโนมัติ: Create custom automation routines.
• Don't Disturb Mode: Prevents lights from turning on after power outages until manually activated twice.

7. การบำรุงรักษา

• Clean the remote and controller with a soft, dry cloth. Do not use abrasive cleaners or solvents.
• Replace remote batteries (3A, not included) when the control range decreases or the remote becomes unresponsive.
• ตรวจสอบให้แน่ใจว่าการเชื่อมต่อทั้งหมดยังคงปลอดภัยและไม่มีการกัดกร่อน

8 การแก้ไขปัญหา

9. วิดีโอผลิตภัณฑ์อย่างเป็นทางการ

รับชมวิดีโออย่างเป็นทางการนี้เพื่อรับชมรายละเอียดเพิ่มเติมview of the BTF-LIGHTING 2.4GHz RF LED Controller Series, demonstrating its features and compatibility.

10. การรับประกันและการสนับสนุน

For warranty information and technical support, please refer to the documentation included with your product or visit the official BTF-LIGHTING webไซต์นี้ โปรดเก็บใบเสร็จรับเงินที่ซื้อไว้เพื่อใช้เรียกร้องการรับประกัน
