1. บทนำ
This manual provides comprehensive instructions for the installation, operation, and maintenance of your BAANOOL BN-311B/C 2G GPS Tracker. This device is designed for real-time tracking of vehicles, motorcycles, and fuel cars, offering features such as anti-theft capabilities and location services without monthly subscription fees. Please read this manual thoroughly before using the device to ensure proper functionality and safety.
2. เนื้อหาบรรจุภัณฑ์
ตรวจสอบว่าสินค้าทั้งหมดที่ระบุไว้ด้านล่างนี้รวมอยู่ในแพ็คเกจของคุณแล้ว หากมีสินค้าใดสูญหายหรือเสียหาย โปรดติดต่อฝ่ายสนับสนุนลูกค้า
Image: Contents of the BAANOOL BN-311C package, including the GPS unit, remote controller, relay, harness, gift box, and user manual.
- 1 x GPS Unit (BAANOOL-311C)
- 1 x Remote Controller (for 311C model)
- 1 x รีเลย์
- 1 x Harness
- 1 x คู่มือผู้ใช้
- 1 x กล่องของขวัญ
According to product specifications, the package also includes a Battery, Charger, and USB Cable, which are essential for device operation and charging.
3. ข้อมูลจำเพาะ
Detailed technical specifications for the BAANOOL BN-311C GPS Tracker:
| คุณสมบัติ | คำอธิบาย |
|---|---|
| ชื่อสินค้า | เทอร์มินัลข้อมูลไร้สาย |
| แบบอย่าง | 311 |
| ขนาด (กว้าง×ยาว×สูง) | 6.0×3.5×1.8ซม. |
| น้ำหนัก | 50กรัม |
| เครือข่าย | จีเอสเอ็ม/จีพีอาร์เอส (2G) |
| วงดนตรี | 850/900/1800/1900เมกะเฮิรตซ์ |
| จีพีเอสความไวแสง | -165เดซิเบลม |
| GPS Accuracy | 5m |
| เวลาที่ต้องเริ่มแก้ไขปัญหาเบื้องต้น (แบบเย็น) | 45วินาที |
| เวลาที่ต้องเริ่มแก้ไขปัญหาเบื้องต้น (อุ่นเครื่อง) | 35วินาที |
| ถึงเวลาต้องแก้ไขปัญหาเบื้องต้น (แบบเร่งด่วน) | 1s |
| เล่มที่tagอีแห่งพลัง | 12V-24V |
| แบตเตอรี่ | แบตเตอรี่ Li-ion 3.7V ที่สามารถชาร์จได้ 180mAh |
| อุณหภูมิในการจัดเก็บ | -40°C ถึง +85°C |
| อุณหภูมิการทำงาน | -20°C ถึง +65°C |
| ความชื้น | 5%--95% ไม่ควบแน่น |
| ระดับการกันน้ำ | IP67 |
Image: Physical dimensions of the BAANOOL GPS-311C tracker, showing a length of 60mm, width of 35mm, and thickness of 18mm.

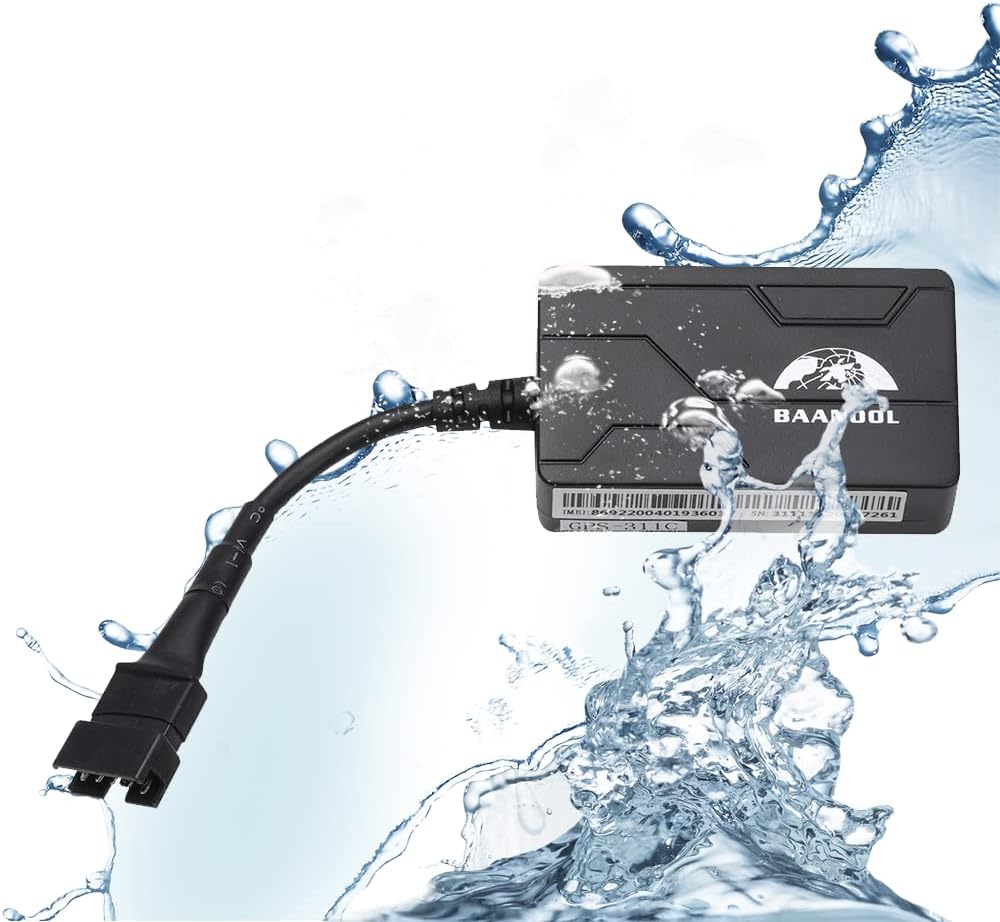

Image: The BAANOOL GPS tracker being splashed with water, illustrating its IP67 waterproof rating.
4. การตั้งค่าและการติดตั้ง
The TK311 B/C GPS tracker requires installation to the on-board power supply of your vehicle. It supports 2G network connectivity. A SIM card (not included) is required for operation.
4.1 การติดตั้งซิมการ์ด
- โปรดตรวจสอบให้แน่ใจว่าอุปกรณ์ปิดเครื่องแล้วก่อนใส่ซิมการ์ด
- ค้นหาช่องใส่ซิมการ์ดบนอุปกรณ์
- Insert a valid 2G GSM SIM card into the slot. Ensure the SIM card has sufficient balance for GPRS data and SMS services.
- Close the SIM card slot cover securely to maintain waterproof integrity.
4.2 Wiring Diagram and Connection
Connect the tracker to your vehicle's power supply using the provided harness. The device operates on 12V-24V DC power.
Image: The BAANOOL GPS tracker connected to a vehicle's battery terminals, demonstrating the power supply connection.
- Connect the red wire of the harness to the positive (+) terminal of the vehicle's battery.
- Connect the black wire of the harness to the negative (-) terminal of the vehicle's battery or chassis ground.
- Connect the orange wire to the ACC (Accessory) wire of the vehicle's ignition. This allows the device to detect ignition status.
- For the engine cut-off function, connect the relay as per the detailed wiring instructions provided in the full manual.
Ensure all connections are secure and insulated to prevent short circuits and damage.
5. การดำเนินการ
The BAANOOL GPS tracker can be controlled and monitored via SMS commands, a dedicated mobile application, or a web แพลตฟอร์ม.
5.1 แอปพลิเคชันบนมือถือและ Web แพลตฟอร์ม
Download the BAANOOL APP from the Apple App Store or Google Play Store. The web platform is accessible via a standard web browser. Both are provided free of charge, with no monthly fees.
Image: A smartphone screen showing the BAANOOL tracking application interface, displaying a map with device location and status information.
Image: A smartphone and a laptop screen both displaying the BAANOOL tracking platform, illustrating multi-device access.
5.2 ฟังก์ชั่นที่สำคัญ
- การระบุตำแหน่งแบบเรียลไทม์: Track the exact location of your vehicle in real-time.
- การเล่นย้อนหลัง: Review past routes and locations of the device.
- สัญญาณเตือนความเร็วเกิน: Receive alerts if the vehicle exceeds a predefined speed limit.
- GEO-รั้ว: ตั้งค่าขอบเขตเสมือนจริงและรับการแจ้งเตือนเมื่อรถเข้าหรือออกจากพื้นที่เหล่านี้
- Cut Off Engine: Remotely disable the vehicle's engine (for 311C model).
- สัญญาณเตือนการเคลื่อนไหว: Get notified if the vehicle moves unexpectedly.
- รีโมทคอนโทรล: Control certain functions using the included remote (for 311C model).
- สัญญาณเตือนแบตเตอรี่ต่ำ: Receive alerts when the device's internal battery is low.
- Power Disconnection Alarm: Get notified if the main power supply to the tracker is cut.
- ระบบเตือนภัยจุดบอด: Alerts when the device enters or exits an area with no GPS signal.
- สัญญาณเตือน SOS: (for 311C model)
Image: Illustration of the Geo-fence feature, showing a vehicle within a safe area and an alarm triggered when another vehicle moves outside a defined boundary.
Image: A city street scene with multiple vehicles, overlaid with tracking icons and a smartphone displaying the tracking app, demonstrating fleet management capabilities and overspeed alerts.
6. การบำรุงรักษา
- Keep the device clean and dry. Avoid exposure to extreme temperatures or direct sunlight for prolonged periods.
- ตรวจสอบการเชื่อมต่อสายไฟทั้งหมดอย่างสม่ำเสมอ เพื่อให้แน่ใจว่าแน่นหนาและปราศจากสนิม
- Ensure the SIM card is properly inserted and has an active plan with data and SMS capabilities.
- Periodically check the device's battery status via the app or platform to ensure continuous operation.
7 การแก้ไขปัญหา
If you encounter issues with your BAANOOL GPS tracker, refer to the following common problems and solutions:
| ปัญหา | สาเหตุที่เป็นไปได้ | สารละลาย |
|---|---|---|
| Device offline on platform/app | No SIM card, SIM card not active, no GPRS data, poor 2G network signal, incorrect APN settings, device not powered. |
|
| Inaccurate location or no GPS signal | Device in an area with poor GPS signal (e.g., indoors, underground), GPS antenna obstructed, device not facing sky. |
|
| รีโมตคอนโทรลไม่ทำงาน | Battery in remote control is low, remote control out of range, device not receiving signals. |
|
For issues not covered here, please refer to the comprehensive troubleshooting section in the full user manual or contact BAANOOL customer support.
8. การรับประกันและการสนับสนุน
BAANOOL GPS trackers come with a 15-month warranty from the date of purchase. As an original manufacturer, BAANOOL provides complete after-sales service.
- ครอบคลุมการรับประกัน: ครอบคลุมถึงข้อบกพร่องในด้านวัสดุและฝีมือการผลิตภายใต้การใช้งานปกติ
- ข้อยกเว้น: Does not cover damage caused by misuse, accidents, unauthorized modifications, or natural disasters.
- การสนับสนุนลูกค้า: If you experience any problems with your device, please contact BAANOOL customer service for assistance. Provide your product model and purchase details when contacting support.
Image: A customer support representative wearing a headset, symbolizing the availability of lifetime customer support for BAANOOL products.
