คู่มือผู้ใช้เครื่องกำเนิดไฟฟ้าอินเวอร์เตอร์ SCHEPPACH SG3500i

1. บทนำ

คู่มือนี้ให้ข้อมูลสำคัญสำหรับการใช้งาน การบำรุงรักษา และการแก้ไขปัญหาเครื่องกำเนิดไฟฟ้าอินเวอร์เตอร์ Scheppach SG3500i อย่างปลอดภัย โปรดอ่านคู่มือนี้อย่างละเอียดก่อนใช้งานเครื่องกำเนิดไฟฟ้า เพื่อให้มั่นใจถึงการใช้งานที่ถูกต้องและป้องกันการบาดเจ็บหรือความเสียหาย

เครื่องกำเนิดไฟฟ้าอินเวอร์เตอร์ Scheppach SG3500i มาพร้อมเทคโนโลยีอินเวอร์เตอร์ที่ทันสมัย ​​ทำให้เหมาะสำหรับการจ่ายไฟให้กับอุปกรณ์อิเล็กทรอนิกส์ที่ไวต่อกระแสไฟได้อย่างปลอดภัย มีกำลังไฟปกติ 3000 วัตต์ และกำลังไฟสูงสุด 3500 วัตต์ ใช้งานได้ต่อเนื่อง 6 ชั่วโมง และมีระดับเสียงต่ำเพียง 68 เดซิเบล มาพร้อมช่องเสียบไฟ AC 230V สองช่อง, พอร์ต USB 2.1A สองช่องสำหรับชาร์จเร็ว และช่องเสียบไฟ 12V หนึ่งช่อง

รูปที่ 1: เครื่องกำเนิดไฟฟ้าอินเวอร์เตอร์ Scheppach SG3500i ภาพนี้แสดงให้เห็นถึงดีไซน์กะทัดรัดสีน้ำเงินและดำของเครื่องกำเนิดไฟฟ้า โดยเน้นที่แผงควบคุมและพอร์ตเอาต์พุต

2. คำแนะนำด้านความปลอดภัย

โปรดปฏิบัติตามข้อควรระวังด้านความปลอดภัยเหล่านี้เสมอ เพื่อลดความเสี่ยงต่อการบาดเจ็บ ไฟฟ้าช็อต ไฟไหม้ และความเสียหายต่อทรัพย์สิน

2.1 ความปลอดภัยทั่วไป

• อ่านคู่มือ: โปรดอ่านและทำความเข้าใจคำแนะนำทั้งหมดก่อนใช้งานเครื่องกำเนิดไฟฟ้า
• ใช้กลางแจ้งเท่านั้น: ควรใช้งานเครื่องกำเนิดไฟฟ้ากลางแจ้งในบริเวณที่มีอากาศถ่ายเทสะดวก ห้ามใช้งานในที่ร่มหรือพื้นที่ปิดทึบ เนื่องจากไอเสียมีก๊าซคาร์บอนมอนอกไซด์ซึ่งเป็นอันตรายถึงชีวิต
• ความปลอดภัยของเชื้อเพลิง:
  • เก็บเชื้อเพลิงในภาชนะที่ได้รับการรับรอง ในบริเวณที่มีการระบายอากาศดี และห่างจากแหล่งกำเนิดประกายไฟ
  • ห้ามเติมน้ำมันขณะที่เครื่องยนต์กำลังทำงานหรือร้อนจัด รอให้เครื่องกำเนิดไฟฟ้าเย็นลงก่อนจึงค่อยเติมน้ำมัน
  • ระวังอย่าให้เชื้อเพลิงหก หากหกให้รีบเช็ดออกทันทีและตรวจสอบให้แน่ใจว่าบริเวณนั้นแห้งสนิทก่อนสตาร์ทเครื่องกำเนิดไฟฟ้า
• ความปลอดภัยทางไฟฟ้า:
  • ห้ามใช้งานเครื่องกำเนิดไฟฟ้าในสภาพเปียกชื้นหรือตากฝน
  • ตรวจสอบให้แน่ใจว่าการเชื่อมต่อทางไฟฟ้าทั้งหมดแน่นหนาและอยู่ในสภาพดี
  • อย่าใช้งานเครื่องกำเนิดไฟฟ้าเกินกำลัง โปรดดูข้อมูลจำเพาะสำหรับกำลังไฟฟ้าสูงสุดtage.
  • ใช้เฉพาะสายต่อพ่วงและเครื่องใช้ไฟฟ้าที่มีสายดินเท่านั้น
• พื้นผิวที่ร้อน: เครื่องยนต์และท่อไอเสียของเครื่องกำเนิดไฟฟ้าจะร้อนจัดขณะใช้งาน และจะยังคงร้อนอยู่ระยะหนึ่งหลังจากปิดเครื่องแล้ว โปรดหลีกเลี่ยงการสัมผัสกับพื้นผิวที่ร้อน
• เด็กและสัตว์เลี้ยง: ให้เด็กและสัตว์เลี้ยงอยู่ห่างจากเครื่องปั่นไฟในระหว่างการทำงาน

2.2 การป้องกันโอเวอร์โหลด

เครื่องกำเนิดไฟฟ้ามีระบบป้องกันการโอเวอร์โหลดเพื่อป้องกันความเสียหายต่อตัวเครื่องและอุปกรณ์ที่เชื่อมต่อ หากเครื่องกำเนิดไฟฟ้าทำงานเกินกำลัง ไฟแสดงสถานะโอเวอร์โหลดจะสว่างขึ้น และกระแสไฟจะหยุดจ่าย ลดภาระการใช้งานโดยการถอดปลั๊กเครื่องใช้ไฟฟ้าบางอย่างก่อนที่จะเริ่มใช้งานเครื่องกำเนิดไฟฟ้าอีกครั้ง

รูปที่ 2: ระบบป้องกันการโอเวอร์โหลด ภาพนี้แสดงสัญลักษณ์เตือนที่บ่งชี้ถึงระบบป้องกันการโอเวอร์โหลด ซึ่งเป็นคุณสมบัติด้านความปลอดภัยที่สำคัญของเครื่องกำเนิดไฟฟ้า

3. สินค้าหมดview

โปรดทำความคุ้นเคยกับส่วนประกอบต่างๆ ของเครื่องกำเนิดไฟฟ้าอินเวอร์เตอร์ Scheppach SG3500i ของคุณ

3.1 แผงควบคุมและเต้ารับ

รูปที่ 3: แผงควบคุมและเต้ารับ ภาพนี้แสดงแผงควบคุมของเครื่องกำเนิดไฟฟ้า ซึ่งประกอบด้วยพอร์ต USB สองพอร์ต เต้ารับไฟ AC 230V สองช่อง เต้ารับไฟ DC 12V หนึ่งช่อง ไฟแสดงสถานะเตือนน้ำมัน และสวิตช์โหมด ECO

• พอร์ต USB 2 ช่อง (2.1A): สำหรับชาร์จอุปกรณ์อิเล็กทรอนิกส์ที่ไวต่อการชาร์จ เช่น สมาร์ทโฟนและแท็บเล็ต
• เต้ารับไฟฟ้ากระแสสลับ 230 โวลต์ จำนวน 2 ช่อง: เต้ารับไฟฟ้ามาตรฐานสำหรับใช้ในครัวเรือน สำหรับเครื่องใช้ไฟฟ้าต่างๆ
• ช่องเสียบไฟ DC 12V จำนวน 1 ช่อง: สำหรับชาร์จแบตเตอรี่ 12 โวลต์ หรือจ่ายไฟให้กับอุปกรณ์ 12 โวลต์
• สัญญาณเตือนระดับน้ำมัน: ไฟจะสว่างขึ้นเมื่อระดับน้ำมันต่ำ แสดงว่าต้องเติมน้ำมันแล้ว
• สวิตช์โหมด ECO: เปิดใช้งานโหมดประหยัดพลังงานเพื่อลดการใช้เชื้อเพลิงและลดเสียงรบกวนขณะใช้งานในสภาวะโหลดต่ำ
• สวิตช์เปิด/ปิด/โช้ค: ควบคุมการทำงานของเครื่องยนต์และโช้คสำหรับสตาร์ทเครื่องยนต์
• ปุ่มรีเซ็ต: ใช้สำหรับรีเซ็ตระบบป้องกันการโอเวอร์โหลด

3.2 คุณสมบัติหลัก

• เทคโนโลยีอินเวอร์เตอร์: ให้สัญญาณคลื่นไซน์ที่สะอาด ปลอดภัยสำหรับอุปกรณ์อิเล็กทรอนิกส์ที่ไวต่อสัญญาณรบกวน
• อัตราการประหยัดน้ำมัน: ออกแบบมาเพื่อประหยัดน้ำมันเชื้อเพลิง
• น้ำหนักเบาและพกพาสะดวก: ขนส่งสะดวก เหมาะสำหรับงานหลากหลายประเภท
• การทำงานที่มีเสียงรบกวนต่ำ: ทำงานโดยมีระดับเสียงต่ำกว่าเครื่องกำเนิดไฟฟ้าแบบดั้งเดิมอย่างเห็นได้ชัด

รูปที่ 4: เทคโนโลยีอินเวอร์เตอร์ ภาพนี้แสดงให้เห็นคลื่นไซน์ที่สะอาดซึ่งผลิตโดยระบบอินเวอร์เตอร์ เหมาะอย่างยิ่งสำหรับอุปกรณ์อิเล็กทรอนิกส์ที่ไวต่อสัญญาณรบกวน

รูปที่ 5: การทำงานที่เงียบสนิท ภาพแสดงให้เห็นถึงประสิทธิภาพการทำงานที่เงียบของเครื่องกำเนิดไฟฟ้า

รูปที่ 6: การเปรียบเทียบระดับเสียง แผนภูมินี้เปรียบเทียบระดับเสียงของ SG3500i ที่ 66 dB กับเครื่องกำเนิดไฟฟ้าทั่วไปที่ 95 dB ซึ่งแสดงให้เห็นถึงการทำงานที่เงียบกว่าของเครื่องกำเนิดไฟฟ้า SG3500i

4. การตั้งค่า

ก่อนใช้งานครั้งแรก ให้ดำเนินการตามขั้นตอนการตั้งค่าต่อไปนี้:

1. การแกะกล่อง: นำเครื่องกำเนิดไฟฟ้าออกจากบรรจุภัณฑ์อย่างระมัดระวัง ตรวจสอบความเสียหายระหว่างการขนส่ง
2. เพิ่มน้ำมันเครื่อง:
   • ค้นหาฝาครอบเติมน้ำมัน/ก้านวัดระดับน้ำมัน
   • เติมน้ำมันเครื่องตามชนิดและปริมาณที่แนะนำ (ดูประเภทและความจุของน้ำมันเครื่องได้จากข้อกำหนด) อย่าเติมเกิน
   • หากระดับน้ำมันเครื่องต่ำเกินไป ระบบเตือนน้ำมันเครื่องจะป้องกันไม่ให้เครื่องยนต์สตาร์ท
3. เพิ่มเชื้อเพลิง:
   • ตรวจสอบให้แน่ใจว่าเครื่องกำเนิดไฟฟ้าปิดอยู่และเย็นลง
   • เปิดฝาถังน้ำมันและเติมน้ำมันเบนซินไร้สารตะกั่วลงในถังอย่างระมัดระวัง อย่าเติมน้ำมันมากเกินไป
   • ปิดฝาถังน้ำมันให้สนิท
4. การวางตำแหน่ง: วางเครื่องกำเนิดไฟฟ้าบนพื้นผิวที่มั่นคงและเรียบเสมอกันกลางแจ้ง ห่างจากหน้าต่าง ประตู และช่องระบายอากาศ เพื่อป้องกันควันไอเสียเข้าสู่พื้นที่ปิด ตรวจสอบให้แน่ใจว่ามีพื้นที่ว่างรอบๆ เครื่องกำเนิดไฟฟ้าเพียงพอสำหรับการระบายอากาศ

5. คู่มือการใช้งาน

5.1 การสตาร์ทเครื่องกำเนิดไฟฟ้า

1. ตรวจสอบให้แน่ใจว่าเครื่องกำเนิดไฟฟ้าตั้งอยู่บนพื้นราบ และการเชื่อมต่อทั้งหมดแน่นหนาดีแล้ว
2. หมุนวาล์วน้ำมันเชื้อเพลิงไปที่ตำแหน่ง "เปิด" (ถ้ามี)
3. เลื่อนสวิตช์ Run/Off/Choke ไปที่ตำแหน่ง "CHOKE" (สำหรับการสตาร์ทเครื่องยนต์ในสภาพอากาศเย็น)
4. ดึงด้ามสตาร์ทแบบดึงกลับให้แน่นและราบรื่นจนกระทั่งเครื่องยนต์สตาร์ท
5. เมื่อเครื่องยนต์สตาร์ทแล้ว ให้ค่อยๆ เลื่อนสวิตช์ Run/Off/Choke ไปที่ตำแหน่ง "RUN"

รูปที่ 7: การสตาร์ทอย่างง่าย ภาพนี้แสดงให้เห็นมือที่กำลังดึงเชือกสตาร์ท เพื่อสาธิตกลไกการสตาร์ทอย่างง่าย

5.2 การเชื่อมต่อเครื่องใช้ไฟฟ้า

• ควรปล่อยให้เครื่องกำเนิดไฟฟ้าอุ่นเครื่องสักสองสามนาทีก่อนเชื่อมต่ออุปกรณ์ต่างๆ
• เสียบอุปกรณ์ของคุณเข้ากับเต้ารับไฟฟ้ากระแสสลับ (AC) หรือกระแสตรง (DC) ที่เหมาะสม
• อย่าให้เกินพิกัดวัตต์ที่กำหนดของเครื่องกำเนิดไฟฟ้าtag(กำลังไฟต่อเนื่อง 3200 วัตต์ กำลังไฟสูงสุด 3500 วัตต์) การใช้งานเกินกำลังอาจทำให้เครื่องกำเนิดไฟฟ้าและอุปกรณ์ที่เชื่อมต่อเสียหายได้

5.3 การทำงานในโหมด ECO

สวิตช์โหมด ECO ช่วยให้เครื่องกำเนิดไฟฟ้าปรับความเร็วรอบเครื่องยนต์โดยอัตโนมัติให้เหมาะสมกับภาระการใช้งาน ลดการสิ้นเปลืองเชื้อเพลิงและระดับเสียงเมื่อต้องการกำลังไฟน้อยลง หากต้องการกำลังไฟสูงสุด โปรดตรวจสอบให้แน่ใจว่าได้ปิดโหมด ECO แล้ว

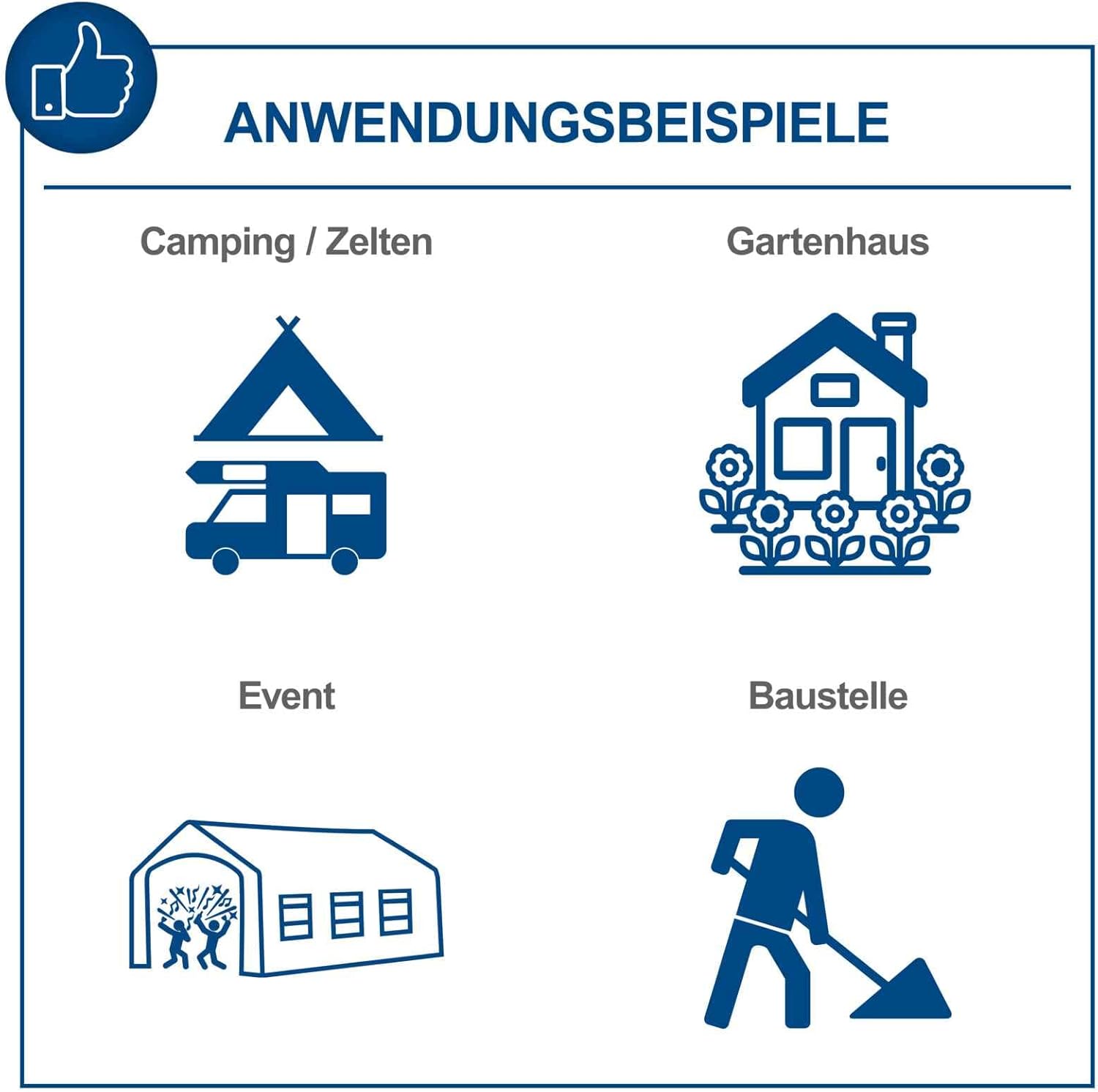

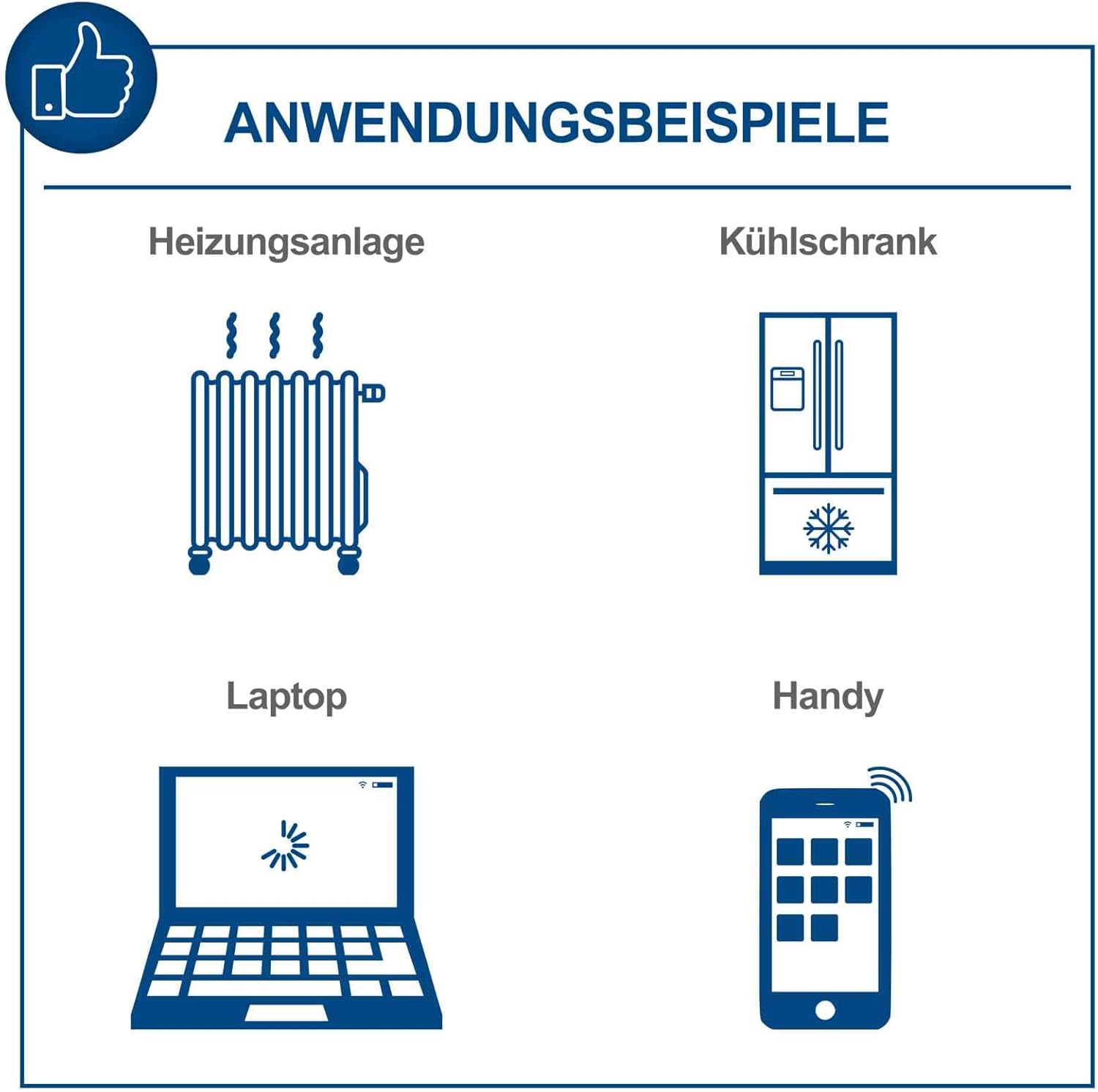

รูปที่ 8: ตัวอย่างการใช้งานampภาพเหล่านี้แสดงให้เห็นถึงการใช้งานต่างๆ ของเครื่องกำเนิดไฟฟ้า รวมถึงการจ่ายไฟให้กับอุปกรณ์ต่างๆampบ้านสวน, สถานที่จัดงาน, สถานก่อสร้าง, ระบบทำความร้อน, ตู้เย็น, แล็ปท็อป และโทรศัพท์มือถือ

5.4 การหยุดเครื่องกำเนิดไฟฟ้า

1. ถอดปลั๊กเครื่องใช้ไฟฟ้าที่เชื่อมต่อทั้งหมดออก
2. ปล่อยให้เครื่องกำเนิดไฟฟ้าทำงานโดยไม่มีโหลดเป็นเวลาสองสามนาทีเพื่อให้เย็นลง
3. เลื่อนสวิตช์ Run/Off/Choke ไปที่ตำแหน่ง "OFF"
4. หมุนวาล์วเชื้อเพลิงไปที่ตำแหน่ง "ปิด"

6. การบำรุงรักษา

การบำรุงรักษาตามปกติจะช่วยให้เครื่องกำเนิดไฟฟ้าของคุณมีอายุการใช้งานยาวนานและทำงานได้อย่างน่าเชื่อถือ

6.1 ตรวจสอบและเปลี่ยนถ่ายน้ำมันเครื่อง

• ตรวจสอบระดับน้ำมันเครื่องก่อนใช้งานทุกครั้ง เติมน้ำมันหากจำเป็น
• ควรเปลี่ยนถ่ายน้ำมันเครื่องหลังจากใช้งานครบ 20 ชั่วโมงแรก จากนั้นเปลี่ยนทุกๆ 50-100 ชั่วโมง หรือปีละครั้ง แล้วแต่ว่าอย่างใดจะถึงก่อน

6.2 การทำความสะอาดตัวกรองอากาศ

• ตรวจสอบไส้กรองอากาศเป็นประจำ ทำความสะอาดหรือเปลี่ยนใหม่หากสกปรก ไส้กรองอากาศที่อุดตันอาจทำให้ประสิทธิภาพของเครื่องยนต์ลดลง

6.3 การตรวจสอบหัวเทียน

• ตรวจสอบหัวเทียนทุกปีหรือทุก 100 ชั่วโมง ทำความสะอาดหรือเปลี่ยนใหม่หากหัวเทียนสกปรกหรือสึกหรอ

6.4 พื้นที่จัดเก็บ

• สำหรับการเก็บรักษาในระยะยาว ควรระบายน้ำมันออกจากถังและคาร์บูเรเตอร์เพื่อป้องกันการเสื่อมสภาพของน้ำมันเชื้อเพลิง
• ควรเก็บเครื่องกำเนิดไฟฟ้าไว้ในที่สะอาด แห้ง และมีอากาศถ่ายเทสะดวก หลีกเลี่ยงแสงแดดโดยตรงและอุณหภูมิที่สูงหรือต่ำเกินไป

7 การแก้ไขปัญหา

หัวข้อนี้ให้แนวทางแก้ไขปัญหาการทำงานทั่วไป

8. ข้อมูลจำเพาะ

หมายเหตุ: ข้อมูลจำเพาะอาจมีการเปลี่ยนแปลงโดยไม่ต้องแจ้งให้ทราบล่วงหน้า โปรดตรวจสอบฉลากผลิตภัณฑ์เพื่อข้อมูลที่ถูกต้องที่สุดเสมอ

9. การรับประกันและการสนับสนุน

สำหรับข้อมูลการรับประกัน โปรดดูบัตรรับประกันที่แนบมากับผลิตภัณฑ์ของคุณ หรือเยี่ยมชมเว็บไซต์อย่างเป็นทางการของ Scheppach webไซต์ โปรดเก็บใบเสร็จรับเงินไว้เป็นหลักฐานการซื้อ

หากคุณพบปัญหาใดๆ ที่ไม่ได้กล่าวถึงในส่วนการแก้ไขปัญหา หรือต้องการความช่วยเหลือด้านเทคนิค โปรดติดต่อฝ่ายบริการลูกค้าของ Scheppach โดยปกติแล้ว คุณสามารถดูรายละเอียดการติดต่อได้จากเว็บไซต์ของผู้ผลิต webเว็บไซต์หรือในบรรจุภัณฑ์ของผลิตภัณฑ์

สำคัญ: ขณะนี้ยังไม่มีข้อมูลเกี่ยวกับความพร้อมของอะไหล่ หากต้องการรับบริการหรือสั่งซื้ออะไหล่ โปรดติดต่อศูนย์บริการที่ได้รับอนุญาตของ Scheppach
