คู่มือการใช้งานเครื่องทำน้ำอุ่นไฟฟ้า TORNADO TEEE-30DS

การแนะนำ

Thank you for choosing the TORNADO TEEE-30DS Electric Water Heater. This manual provides essential information for the safe and efficient installation, operation, and maintenance of your new water heater. Please read these instructions thoroughly before installation and use, and retain them for future reference.

คำแนะนำด้านความปลอดภัยที่สำคัญ

Failure to follow these safety instructions could result in property damage, serious injury, or death. Always consult a qualified professional for installation and repairs.

• ความปลอดภัยทางไฟฟ้า: Ensure the water heater is connected to a properly grounded electrical outlet with the correct voltage (1500 watts). Do not use extension cords. Disconnect power before any maintenance or service.
• แรงดันน้ำ: The maximum operating pressure is 8 bars. Do not exceed this pressure. Install a pressure relief valve if local codes require it.
• การตั้งค่าอุณหภูมิ: Hot water can cause severe burns. Set the thermostat to a safe temperature to prevent scalding, especially in households with children or elderly individuals.
• การติดตั้ง: Installation must be performed by a qualified technician in accordance with all local codes and regulations. Ensure proper ventilation and drainage.
• การซ่อมบำรุง: Regular maintenance is crucial for safe and efficient operation. Do not attempt repairs beyond the scope of this manual. Contact authorized service personnel.

สินค้าเกินview

The TORNADO TEEE-30DS is a 30-liter electric water heater designed for indoor installation. It features an enamel-coated inner tank for corrosion resistance and an LED lamp indicator for operational status.

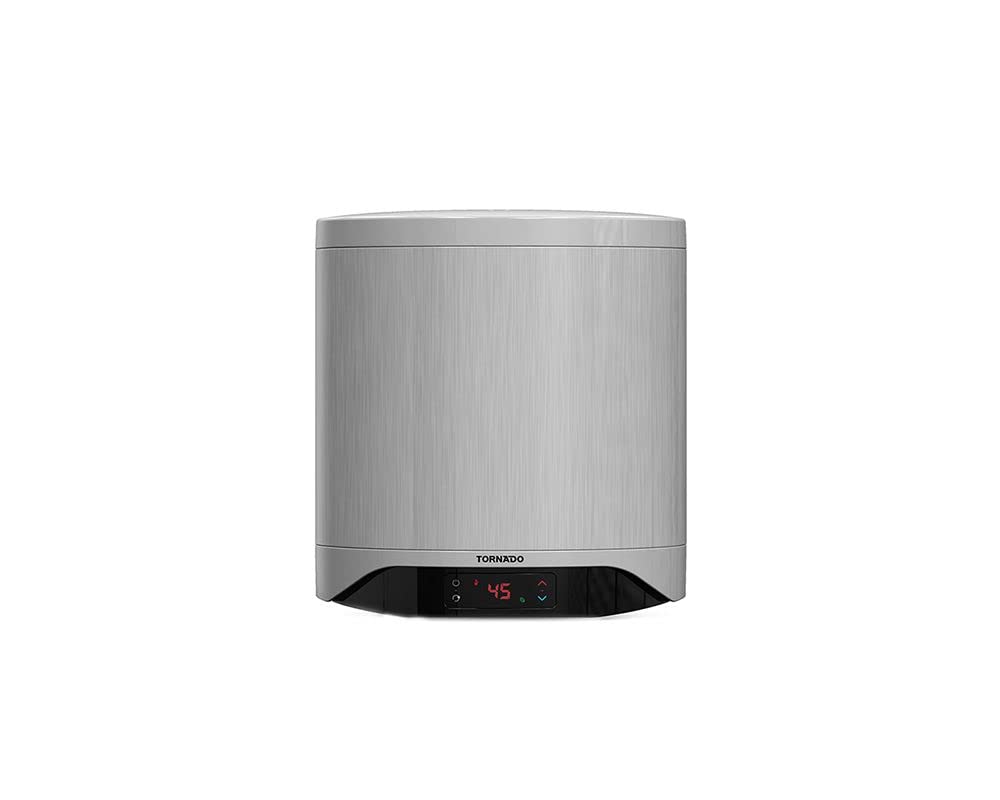

รูปที่ 1 : ด้านหน้า view of the TORNADO TEEE-30DS Electric Water Heater. This image shows the compact design suitable for indoor installation, with the control panel and LED indicator visible.

ส่วนประกอบหลัก:

• Inner Tank: 30-liter capacity, enamel-coated for durability and corrosion resistance.
• องค์ประกอบความร้อน: 1500-watt electric heating element.
• เทอร์โม: ควบคุมอุณหภูมิน้ำ
• แอลอีดีแอลamp: แสดงสถานะการทำความร้อน
• Temperature/Pressure Relief Valve (TPR Valve): Safety device (Note: May be supplied separately or integrated, check local codes).
• Inlet/Outlet Pipes: Connections for cold water supply and hot water output.

การติดตั้งและการตั้งค่า

Installation should only be performed by a qualified professional. Ensure all local plumbing and electrical codes are met.

1. Choosing a Location:

• Install indoors, in a dry area, protected from freezing temperatures.
• Ensure the wall or mounting surface can support the full weight of the water heater (approximately 38 kg when full).
• Allow adequate clearance for maintenance and service.

2. Mounting the Water Heater:

1. Mark the mounting points on the wall according to the provided template or dimensions.
2. Securely fasten the mounting bracket(s) to the wall using appropriate hardware for the wall type.
3. Carefully lift and hang the water heater onto the mounted bracket(s). Ensure it is level and secure.

3. การเชื่อมต่อท่อประปา:

1. Connect the cold water supply line to the inlet pipe (usually marked blue or with a cold water symbol).
2. Connect the hot water output line to the outlet pipe (usually marked red or with a hot water symbol).
3. Install a Temperature and Pressure Relief (TPR) valve according to local codes. Ensure the discharge pipe from the TPR valve is directed downwards and terminates safely.
4. Use appropriate sealants and wrenches to ensure all connections are watertight.

4. เติมถัง:

1. Before connecting electrical power, open a hot water faucet in your home to allow air to escape.
2. เปิดวาล์วจ่ายน้ำเย็นไปที่เครื่องทำน้ำอุ่น
3. Allow the tank to fill completely until water flows steadily from the hot water faucet. Close the faucet.
4. ตรวจสอบรอยรั่วของท่อประปาทั้งหมด

5. การเชื่อมต่อไฟฟ้า:

• Ensure the main power supply is OFF at the circuit breaker.
• Connect the water heater to a dedicated, grounded electrical circuit as specified in the product's electrical requirements (1500W).
• ตรวจสอบให้แน่ใจว่าการเชื่อมต่อทางไฟฟ้าทั้งหมดแน่นหนาและเป็นไปตามข้อกำหนดด้านไฟฟ้าของท้องถิ่น

คำแนะนำการใช้งาน

1. การเริ่มต้นครั้งแรก:

1. Ensure the tank is completely filled with water (refer to "Filling the Tank" in Setup).
2. Turn on the electrical power supply to the water heater at the circuit breaker.
3. ไฟ LED ลamp will illuminate, indicating the unit is powered on and beginning to heat water.

2. การปรับอุณหภูมิ:

• The TEEE-30DS model features a digital display and/or control knob for temperature adjustment. Refer to the specific controls on your unit.
• Adjust the temperature to your desired setting. A common safe temperature range is 49-54°C (120-130°F) to balance comfort and safety.
• Allow sufficient time for the water to heat up, especially during initial use or after a complete drain.

3. แอลอีดีแอลamp ตัวบ่งชี้ :

• ไฟ LED ลamp indicates the operational status. Typically, it will be lit when the heating element is active and heating water. It may turn off or change color once the set temperature is reached.
• Consult the specific markings on your unit for detailed LED indicator behavior.

4. การปิดเครื่อง:

• To turn off the water heater, switch off the power supply at the circuit breaker.
• For extended periods of inactivity (e.g., vacations), it is recommended to turn off the water heater and drain the tank to prevent stagnant water and potential damage.

การซ่อมบำรุง

Regular maintenance ensures optimal performance, energy efficiency, and extends the lifespan of your water heater. Always disconnect power before performing any maintenance.

1. Draining the Tank (Annually):

1. Turn off the power supply to the water heater at the circuit breaker.
2. ปิดวาล์วจ่ายน้ำเย็นไปยังเครื่องทำน้ำอุ่น
3. Open a hot water faucet in your home to relieve pressure and allow air into the tank.
4. ต่อสายยางเข้ากับวาล์วระบายน้ำที่ด้านล่างของเครื่องทำน้ำอุ่น และต่อสายยางไปยังท่อระบายน้ำที่เหมาะสม
5. Open the drain valve and allow the tank to empty completely. This helps remove sediment buildup.
6. Once drained, close the drain valve, remove the hose, and refill the tank as described in the "Setup" section before restoring power.

2. Inspecting the TPR Valve (Annually):

• Carefully lift the lever on the Temperature and Pressure Relief (TPR) valve to ensure it operates freely and discharges water.
• Allow a small amount of water to flow for a few seconds, then release the lever. If water continues to flow, the valve may need replacement.
• คำเตือน: Water discharged will be hot.

3. Anode Rod Inspection/Replacement (Every 3-5 Years):

• The anode rod protects the enamel tank from corrosion. It slowly corrodes over time.
• Consult a qualified technician to inspect and replace the anode rod as needed. This typically involves draining the tank and removing the rod from the top of the heater.

4. การทำความสะอาดภายนอก:

• Wipe the exterior of the water heater with a soft, damp ผ้า ห้ามใช้สารทำความสะอาดที่มีฤทธิ์กัดกร่อนหรือตัวทำละลาย

การแก้ไขปัญหา

ก่อนติดต่อฝ่ายบริการกรุณาสอบถามview ปัญหาทั่วไปและวิธีแก้ไขเหล่านี้

หากปัญหายังคงมีอยู่หลังจากพยายามแก้ไขปัญหาเหล่านี้แล้ว โปรดติดต่อเจ้าหน้าที่บริการที่ได้รับอนุญาต

ข้อมูลจำเพาะ

การรับประกันและการสนับสนุน

The TORNADO TEEE-30DS Electric Water Heater comes with a 5-year comprehensive free warrantyการรับประกันนี้ครอบคลุมถึงข้อบกพร่องจากการผลิตและรับประกันการทำงานที่เชื่อถือได้ภายใต้สภาวะการใช้งานปกติ

For warranty claims, technical support, or service inquiries, please contact Tornado customer service. Keep your purchase receipt and product model number (TEEE-30DS) readily available when contacting support.

บันทึก: Unauthorized repairs or modifications may void your warranty. Always use authorized service personnel for any repairs.
