คู่มือการใช้งานสเก็ตบอร์ดไฟฟ้าอเนกประสงค์ Exway Atlas

1. บทนำ

ยินดีต้อนรับสู่โลกแห่งการเล่นสเก็ตบอร์ดไฟฟ้ากับ Exway Atlas All-Terrain Electric Skateboard คู่มือนี้ให้ข้อมูลสำคัญสำหรับการใช้งานรุ่น A12WD ของคุณอย่างปลอดภัยและมีประสิทธิภาพสูงสุด Exway Atlas ได้รับการออกแบบมาเพื่อประสิทธิภาพสูงในภูมิประเทศที่หลากหลาย มอบประสบการณ์การขับขี่ที่ทรงพลังและอเนกประสงค์ การออกแบบแบบโมดูลาร์ช่วยให้สามารถปรับแต่งได้ ทำให้มั่นใจได้ว่าคุณจะได้รับประสบการณ์การผจญภัยที่เร้าใจไม่ว่าจะเป็นบนพื้นผิวเรียบหรือเส้นทางออฟโรดที่ท้าทาย

โปรดอ่านคู่มือนี้อย่างละเอียดก่อนการใช้งานครั้งแรก เพื่อทำความเข้าใจคุณสมบัติทั้งหมด ข้อควรระวังด้านความปลอดภัย และข้อกำหนดในการบำรุงรักษา

2. ข้อมูลด้านความปลอดภัย

การขี่สเก็ตบอร์ดไฟฟ้าอาจเป็นอันตรายได้ การไม่ปฏิบัติตามคำแนะนำด้านความปลอดภัยอาจส่งผลให้ได้รับบาดเจ็บสาหัสหรือเสียชีวิตได้ โปรดให้ความสำคัญกับความปลอดภัยเสมอ

2.1 ข้อควรระวังเพื่อความปลอดภัยทั่วไป

• ควรสวมหมวกกันน็อคและอุปกรณ์ป้องกันที่เหมาะสม (สนับเข่า สนับศอก สนับข้อมือ) ทุกครั้งเมื่อขี่จักรยาน
• ขี่จักรยานให้เหมาะสมกับระดับความสามารถของคุณ และควรระมัดระวังสิ่งรอบข้างอยู่เสมอ
• ห้ามขี่ในบริเวณที่มีการจราจรหนาแน่น บนพื้นผิวที่เปียก หรือในสภาพทัศนวิสัยต่ำ มาตรฐานการกันน้ำ IP55 ป้องกันน้ำกระเด็นได้ แต่บอร์ดนี้ไม่ได้ออกแบบมาสำหรับการจุ่มน้ำหรือฝนตกหนัก
• ตรวจสอบส่วนประกอบทั้งหมด รวมถึงล้อ ชุดล้อ และจุดเชื่อมต่อแบตเตอรี่ ก่อนการขับขี่ทุกครั้ง
• ตรวจสอบให้แน่ใจว่ารีโมทคอนโทรลชาร์จแบตเตอรี่เต็มแล้วและเชื่อมต่อกับสเก็ตบอร์ดอย่างถูกต้อง
• อย่าพยายามแสดงท่าผาดโผนหรือการเคลื่อนไหวที่เกินความสามารถของคุณ
• ปฏิบัติตามกฎหมายและข้อบังคับท้องถิ่นเกี่ยวกับการใช้สเก็ตบอร์ดไฟฟ้า
• เก็บนิ้ว เส้นผม และเสื้อผ้าให้ห่างจากชิ้นส่วนที่กำลังเคลื่อนไหว

2.2 ความปลอดภัยของแบตเตอรี่

• ใช้เฉพาะที่ชาร์จของแท้ที่ Exway ให้มาเท่านั้น
• อย่าชาร์จมากเกินไปหรือทำให้แบตเตอรี่หมดจนหมด
• เก็บแบตเตอรี่ไว้ในที่เย็นและแห้ง ห่างจากแสงแดดโดยตรงและอุณหภูมิที่สูงหรือต่ำเกินไป
• หากแบตเตอรี่ชำรุดหรือแสดงอาการร้อนเกินไป ให้หยุดใช้งานทันทีและติดต่อฝ่ายบริการลูกค้า

3. เนื้อหาบรรจุภัณฑ์

เมื่อเปิดกล่อง Exway Atlas โปรดตรวจสอบว่าชิ้นส่วนทั้งหมดครบถ้วนและอยู่ในสภาพดี:

• สเก็ตบอร์ดไฟฟ้า Exway Atlas (รุ่น A12WD)
• รีโมตคอนโทรล Rexus
• ที่ชาร์จมาตรฐาน (ที่ชาร์จ GaN 167W)
• สายชาร์จ
• คู่มือการใช้งาน (เอกสารนี้)
• ชุดเครื่องมือสำหรับงานบำรุงรักษาขั้นพื้นฐาน
• อุปกรณ์เสริม: แบตเตอรี่ AUXPack (หากซื้อแยกต่างหาก)

4. สินค้าหมดview & ส่วนประกอบ

Exway Atlas A12WD ได้รับการออกแบบด้วยวัสดุคุณภาพสูงและเทคโนโลยีขั้นสูงเพื่อประสิทธิภาพที่เหนือกว่า

รูปที่ 4.1: ด้านบนและด้านล่าง view ของสเก็ตบอร์ดไฟฟ้า Exway Atlas ที่จัดแสดงasinเช่น ดาดฟ้าและตัวเรือนมอเตอร์ที่ทำจากคาร์บอนไฟเบอร์

รูปที่ 4.2: รุ่น Exway Atlas V2 แสดงให้เห็นดีไซน์แบบออฟโรดที่ทำจากคาร์บอนไฟเบอร์ และมีตัวเลือกแบบขับเคลื่อนสองล้อ (รุ่นเริ่มต้น) หรือขับเคลื่อนสี่ล้อ (รุ่นออฟโรด)

รูปที่ 4.3: เกินview รายละเอียดของ Exway Atlas ประกอบด้วยกำลังไฟ 2520W (ขับเคลื่อน 2 ล้อ) และ 5040W (ขับเคลื่อน 4 ล้อ) เวลาชาร์จ 4 ชั่วโมงด้วยเครื่องชาร์จ GaN 167W ความจุแบตเตอรี่ 1987Wh (เมื่อใช้ AUXPack) ระยะทางวิ่ง 22 ไมล์ และความเร็วสูงสุด 34 ไมล์ต่อชั่วโมง

รูปที่ 4.4: ภาพระยะใกล้ของล้อ Exway Atlas บนพื้นดิน แสดงให้เห็นถึงประสิทธิภาพสูงสุดด้วยระยะเบรกที่ลดลง 70% และแรงฉุดที่เพิ่มขึ้นเป็นสองเท่าสำหรับการขึ้นทางลาดชันด้วยระบบขับเคลื่อนสี่ล้อ

รูปที่ 4.5: เครื่องชาร์จอัจฉริยะ SC1050 สามารถชาร์จบอร์ดจนเต็มได้ภายใน 1 ชั่วโมง ด้วยกำลังไฟ 750 วัตต์

รูปที่ 4.6: แบตเตอรี่เสริม AUXPack ที่สามารถเพิ่มระยะทางการใช้งานของบอร์ดได้ถึงสามเท่า หรือ 62 ไมล์ มีคุณสมบัติถอดประกอบได้อย่างรวดเร็ว ติดตั้งได้ง่ายโดยไม่ต้องกังวล มีระบบปรับสมดุลพลังงานแบตเตอรี่อัตโนมัติ และชาร์จพร้อมกัน

รูปที่ 4.7: รีโมท Rexus รุ่นใหม่ล่าสุด มาพร้อมหน้าจอสัมผัสความสว่างสูงขนาด 1.32 นิ้ว ระบบควบคุมสัญญาณไฟเลี้ยวด้วยท่าทาง ระบบเบรกมือป้องกันการใช้งานผิดพลาด ไฟเตือนเบรกในตัว และการอัปเดตซอฟต์แวร์ผ่าน OTA

รูปที่ 4.8: นักปั่นจักรยานยืนอยู่กับจักรยาน Exway Atlas ในสภาพแวดล้อมทางธรรมชาติที่เป็นภูเขา เพื่อสาธิตความสามารถในการใช้งานบนทุกสภาพภูมิประเทศ

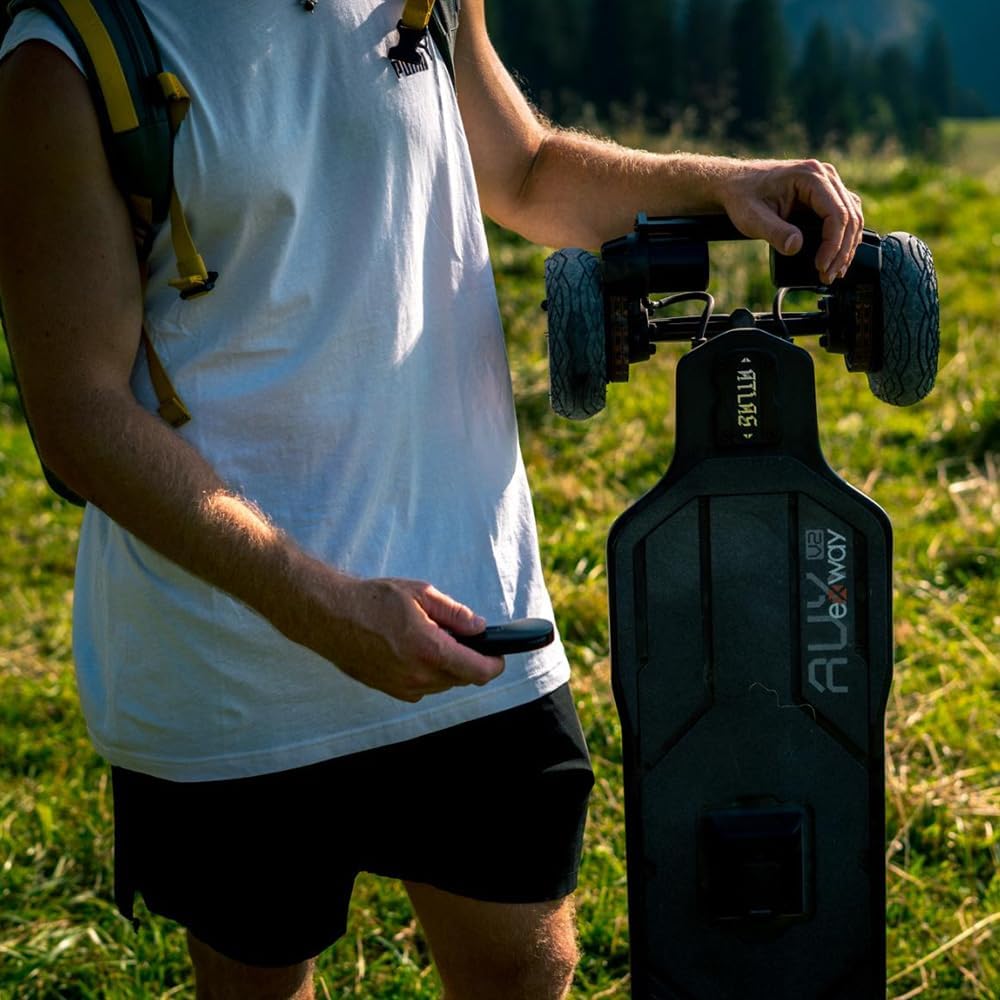

ภาพที่ 4.9: ภาพระยะใกล้ของมือผู้ขับขี่ที่ถือรีโมทคอนโทรลของ Exway พร้อมใช้งาน

5. การตั้งค่า

5.1 การชาร์จเริ่มต้น

ก่อนเริ่มใช้งานครั้งแรก โปรดชาร์จแบตเตอรี่สเก็ตบอร์ด Exway Atlas และรีโมทคอนโทรล Rexus ให้เต็ม เชื่อมต่อที่ชาร์จเข้ากับพอร์ตชาร์จของสเก็ตบอร์ด แล้วจึงเสียบเข้ากับเต้ารับไฟฟ้า ไฟแสดงสถานะการชาร์จจะแสดงสถานะ การชาร์จเต็มใช้เวลาประมาณ 3.5 ชั่วโมงด้วยที่ชาร์จมาตรฐาน หรือ 1 ชั่วโมงด้วยที่ชาร์จอัจฉริยะ EC+ 750W (อุปกรณ์เสริม)

5.2 การจับคู่ระยะไกล

วิธีจับคู่รีโมท Rexus กับบอร์ดของคุณ:

1. โปรดตรวจสอบให้แน่ใจว่าทั้งบอร์ดและรีโมทปิดเครื่องอยู่
2. เปิดใช้งานสเก็ตบอร์ด
3. เปิดรีโมทคอนโทรล
4. ทำตามคำแนะนำบนหน้าจอรีโมท Rexus เพื่อเริ่มการจับคู่ โดยปกติรีโมทจะค้นหาบอร์ด Exway ที่อยู่ใกล้เคียง
5. เมื่อเชื่อมต่อแล้ว จอแสดงผลระยะไกลจะแสดงข้อมูลสถานะของบอร์ด

5.3 การปรับล้อและรถบรรทุก

Exway Atlas มาพร้อมกับทรัค TRIST 9.5" DKP ที่เสถียรเป็นพิเศษ คุณสามารถปรับความแน่นของแกนทรัคเพื่อปรับแต่งการตอบสนองในการเลี้ยวได้ คลายออกเพื่อการเลี้ยวที่คล่องตัวมากขึ้น ขันให้แน่นเพื่อความเสถียรที่ความเร็วสูงขึ้น ตรวจสอบให้แน่ใจว่าน็อตล้อทั้งหมดแน่นดีแล้วก่อนเริ่มเล่น

6. คู่มือการใช้งาน

6.1 การขี่มอเตอร์ไซค์ขั้นพื้นฐาน

• วางกระดานบนพื้นผิวเรียบและสะอาด
• ก้าวเท้าข้างหนึ่งขึ้นไปบนกระดาน จากนั้นใช้เท้าอีกข้างดันตัวออกไปเพื่อสร้างแรงส่งเริ่มต้น
• ค่อยๆ ใช้คันเร่งบนรีโมทเพื่อเร่งความเร็ว ระวังแรงบิดที่ทรงพลัง โดยเฉพาะในโหมดขับเคลื่อนสี่ล้อ
• ในการเบรก ให้ดึงคันเบรกบนรีโมทเบาๆ ระบบเบรกแบบสร้างพลังงานกลับคืน EBS จะดึงพลังงานกลับมาใช้ในระหว่างการเบรก
• บังคับทิศทางโดยการเอนตัวไปในทิศทางที่ต้องการ

6.2 โหมดการขับขี่และการสลับระบบขับเคลื่อน

Exway Atlas รองรับทั้งระบบขับเคลื่อนแบบมอเตอร์คู่และมอเตอร์สี่ตัว โปรดดูคำแนะนำโดยละเอียดเกี่ยวกับการสลับระหว่างโหมดขับเคลื่อน 2 ล้อและ 4 ล้อ รวมถึงการปรับการตั้งค่ากำลังในแอป ExSkate

• โหมดขับเคลื่อน 2 ล้อ: เหมาะสำหรับผู้เริ่มต้นขี่มอเตอร์ไซค์และใช้ขี่เล่นทั่วไปบนพื้นผิวเรียบ
• โหมดขับเคลื่อน 4 ล้อ: ให้กำลังและแรงฉุดสูงสุดสำหรับการผจญภัยนอกเส้นทาง ทางลาดชัน และภูมิประเทศที่ท้าทาย
• โหมดรถถัง: คุณสมบัติที่ช่วยเพิ่มความคล่องตัว ทำให้สามารถเลี้ยวได้อย่างกระชับยิ่งขึ้น

6.3 การใช้งานแอป ExSkate

ดาวน์โหลดแอป ExSkate จาก App Store ของอุปกรณ์ของคุณ แอปนี้ช่วยให้คุณสามารถ:

• ปรับแต่งพารามิเตอร์การขับขี่ (ความเร็ว การเร่งความเร็ว การเบรก)
• ตรวจสอบสถานะแบตเตอรี่และสถิติการขับขี่
• ทำการอัปเดตเฟิร์มแวร์แบบ OTA (Over-The-Air) สำหรับบอร์ดและรีโมท
• เข้าถึงข้อมูลการวินิจฉัย

7. การชาร์จไฟ

วิธีการชาร์จ Exway Atlas ของคุณ:

1. โปรดตรวจสอบให้แน่ใจว่าได้ปิดเครื่องแล้ว
2. เสียบที่ชาร์จเข้ากับพอร์ตชาร์จของบอร์ด
3. เสียบที่ชาร์จเข้ากับเต้ารับไฟมาตรฐาน
4. ไฟแสดงสถานะการชาร์จบนแผงวงจรและ/หรือที่ชาร์จจะสว่างขึ้นเพื่อแสดงสถานะการชาร์จ
5. ถอดเครื่องชาร์จออกเมื่อการชาร์จเสร็จสิ้น

แผงวงจรนี้มีแบตเตอรี่ที่ผู้ใช้สามารถเปลี่ยนเองได้ และรองรับ AUXPack เสริมสำหรับเพิ่มระยะการใช้งาน AUXPack ผสานรวมเข้ากับแผงวงจรได้อย่างราบรื่นและชาร์จพร้อมกันกับแบตเตอรี่หลัก

8. การบำรุงรักษา

การบำรุงรักษาอย่างสม่ำเสมอจะช่วยให้ Exway Atlas ของคุณมีอายุการใช้งานยาวนานและรักษาประสิทธิภาพการทำงานได้ดี

8.1 การทำความสะอาด

• เช็ดทำความสะอาดกระดานด้วยน้ำยาทำความสะอาดamp เช็ดทำความสะอาดหลังการปั่นจักรยานทุกครั้ง โดยเฉพาะอย่างยิ่งหากปั่นบนพื้นผิวที่สกปรกหรือมีฝุ่น
• ควรหลีกเลี่ยงการใช้น้ำแรงดันสูงฉีดใส่ชิ้นส่วนอิเล็กทรอนิกส์โดยตรง
• ทำความสะอาดล้อและลูกปืนล้อเป็นประจำเพื่อกำจัดเศษสิ่งสกปรก

8.2 การดูแลแบตเตอรี่

• อย่าเก็บแบตเตอรี่ที่ชาร์จเต็มหรือหมดเกลี้ยงเป็นเวลานาน ควรเก็บแบตเตอรี่ไว้ในระดับประจุ 50-70% สำหรับการเก็บรักษาในระยะยาว
• ควรชาร์จแบตเตอรี่อย่างน้อยทุกสามเดือนหากไม่ได้ใช้งานเป็นประจำ

8.3 การตรวจสอบส่วนประกอบ

• ตรวจสอบแผ่นพื้นคาร์บอนไฟเบอร์ว่ามีรอยแตกหรือความเสียหายหรือไม่
• ตรวจสอบความแน่นของสกรูและน็อตทั้งหมด โดยเฉพาะอย่างยิ่งที่โครงรถและแท่นยึดเครื่องยนต์
• ตรวจสอบยางล้อว่ามีการสึกหรอ รั่ว หรือเติมลมเหมาะสมหรือไม่ เปลี่ยนยางที่สึกหรอตามความจำเป็น
• หากตลับลูกปืนมีเสียงดังหรือฝืด ให้หล่อลื่นตลับลูกปืนด้วย
• Atlas V2 รองรับอุปกรณ์เสริมหลากหลายประเภท รวมถึงบังโคลน มือจับ และชิ้นส่วนสึกหรอต่างๆ เช่น กระดาษทรายสำหรับใช้งานออฟโรดและสายพาน ซึ่งสามารถเปลี่ยนได้ตามต้องการ

9 การแก้ไขปัญหา

ส่วนนี้จะกล่าวถึงปัญหาทั่วไปที่คุณอาจพบเจอ สำหรับปัญหาที่ซับซ้อนกว่านี้ โปรดดูที่แอป ExSkate หรือติดต่อฝ่ายสนับสนุนลูกค้า

10. ข้อมูลจำเพาะ

11. การรับประกันและการสนับสนุนลูกค้า

11.1 ข้อมูลการรับประกัน

สเก็ตบอร์ดไฟฟ้า Exway Atlas มาพร้อมกับ... รับประกัน 12 เดือน เริ่มนับจากวันที่ได้รับสินค้า ในการขอรับบริการตามการรับประกัน ลูกค้าต้องแสดงหลักฐานการซื้อที่ถูกต้อง การรับประกันนี้ครอบคลุมถึงข้อบกพร่องจากการผลิตและปัญหาที่เกิดขึ้นจากการใช้งานปกติ ไม่ครอบคลุมถึงความเสียหายที่เกิดจากการใช้งานผิดวิธี อุบัติเหตุ การดัดแปลงโดยไม่ได้รับอนุญาต หรือการสึกหรอตามปกติของชิ้นส่วนที่ใช้แล้วหมดไป (เช่น ยาง สายพาน ลูกปืน)

สามารถสั่งซื้ออะไหล่ทดแทนได้แม้หลังจากหมดระยะเวลารับประกันแล้ว

11.2 การสนับสนุนลูกค้า

หากมีข้อสงสัย ข้อกังวล หรือต้องการความช่วยเหลือด้านเทคนิค โปรดติดต่อฝ่ายบริการลูกค้าของ Exway ข้อเสนอแนะของคุณเกี่ยวกับการปรับปรุงผลิตภัณฑ์หรือความไม่พอใจของคุณมีค่าสำหรับเรา

รูปที่ 11.1: รายละเอียดการบริการลูกค้าของ Exway รวมถึงที่อยู่อีเมลสำหรับการติดต่อ

อีเมล: amazon@exwayboard.com

ตอบกลับภายใน 24 ชั่วโมง
