คู่มือผู้ใช้กล้องมองกลางคืน Pard NV008S

การแนะนำ

คู่มือผู้ใช้นี้ให้คำแนะนำที่ครอบคลุมเกี่ยวกับการใช้งาน การบำรุงรักษา และการแก้ไขปัญหาของกล้องมองกลางคืน Pard NV008S ของคุณ อุปกรณ์นี้ออกแบบมาเพื่อการล่าสัตว์และการสังเกตการณ์กลางแจ้ง ผสานรวมความสามารถในการมองเห็นตอนกลางคืนขั้นสูงเข้ากับเครื่องคำนวณวิถีกระสุนและคุณสมบัติบันทึกวิดีโอ โปรดอ่านคู่มือนี้อย่างละเอียดก่อนใช้งานอุปกรณ์ เพื่อให้มั่นใจถึงประสิทธิภาพการทำงานและความปลอดภัย

ข้อมูลด้านความปลอดภัย

• ห้ามมองดวงอาทิตย์หรือแหล่งกำเนิดแสงที่แรงโดยตรงผ่านกล้องส่องทางไกล เพราะอาจทำให้ดวงตาเสียหายถาวรได้
• เก็บอุปกรณ์ให้ห่างจากอุณหภูมิ ความชื้น และแสงแดดโดยตรง
• จัดการอุปกรณ์ด้วยความระมัดระวังเพื่อป้องกันการตกหรือกระแทก
• อย่าพยายามถอดประกอบหรือดัดแปลงอุปกรณ์ การกระทำเช่นนี้จะทำให้การรับประกันเป็นโมฆะและอาจทำให้เกิดความเสียหายได้
• ตรวจสอบให้แน่ใจว่าติดตั้งอุปกรณ์อย่างแน่นหนา ก่อนใช้งานเพื่อป้องกันการหลุดออกโดยไม่ได้ตั้งใจ
• ใช้เฉพาะแบตเตอรี่และเครื่องชาร์จที่แนะนำเท่านั้น

เนื้อหาแพ็คเกจ

ตรวจสอบว่ามีสินค้าทั้งหมดที่ระบุไว้ด้านล่างอยู่ในแพ็คเกจของคุณ:

• กล้องมองกลางคืน Pard NV008S
• ภูเขาวีเวอร์
• สายชาร์จ Type-C
• คู่มือการใช้งาน
• สายคล้องคอ
• กระเป๋ากำมะหยี่
• เคสด้านใน
• อุปกรณ์เสริม (ชิ้นส่วนเล็กเฉพาะ)

รูปภาพ: กล้องมองเห็นตอนกลางคืน Pard NV008S พร้อมส่วนประกอบและบรรจุภัณฑ์ต่างๆ

ภาพ: รายละเอียด view ของกล้องมองเห็นตอนกลางคืน Pard NV008S และอุปกรณ์เสริม รวมถึงกล่องสี เคสด้านใน ถุงกำมะหยี่ สายคล้องคอ ขาตั้ง สายชาร์จ Type-C และคู่มือผู้ใช้

สินค้าเกินview และฟังก์ชั่นหลัก

ทำความคุ้นเคยกับส่วนประกอบหลักและการควบคุมของขอบเขต NV008S ของคุณ

ภาพ: แผนภาพแสดงฟังก์ชันหลักและรูปแบบปุ่มของ Pard NV008S ฉลากประกอบด้วยปุ่ม OK/Recording/LRF/Ballistic Calculation, ปุ่ม IR/Mode switch/(-), ปุ่ม Menu/Red dot, ปุ่ม Zoom (+)/Play และปุ่ม Power/Sleep

• ปุ่มเปิดปิด/สลีป: ใช้เพื่อเปิด/ปิดอุปกรณ์ และเข้า/ออกจากโหมดสลีป
• ปุ่มตกลง/บันทึก/LRF/คำนวณวิถีกระสุน: ยืนยันการเลือก เริ่ม/หยุดการบันทึกวิดีโอ เปิดใช้งานเครื่องวัดระยะเลเซอร์ (LRF) และเริ่มการคำนวณกระสุนปืน
• ปุ่มสวิตช์ IR/โหมด/(-) : ปรับความเข้มของแสงอินฟราเรดหรือสลับระหว่างโหมด และเลื่อนเมนูลงด้านล่าง
• ปุ่มเมนู/จุดสีแดง: เข้าถึงเมนูหลักและสลับจุดเล็งสีแดง
• ปุ่มซูม (+)/เล่น: เพิ่มการขยายภาพ และในโหมดเล่นภาพ จะเล่นวิดีโอที่บันทึกไว้

การตั้งค่า

1. การติดตั้งแบตเตอรี่

NV008S ใช้แบตเตอรี่แบบชาร์จไฟได้ (ไม่ได้ระบุในอินพุต สันนิษฐานว่าเป็นแบตเตอรี่แบบมาตรฐาน) เปิดช่องใส่แบตเตอรี่ ใส่แบตเตอรี่ตามขั้วที่ระบุ แล้วปิดช่องใส่ให้สนิท

2. การติดตั้งกล้อง

ติดตั้ง Weaver mount ที่ให้มาเข้ากับระบบรางของปืนไรเฟิลของคุณ ยึดกล้องเล็ง NV008S เข้ากับ mount โดยใช้สกรูที่เหมาะสม ตรวจสอบให้แน่ใจว่ายึดแน่นและอยู่ในแนวเดียวกัน หากจำเป็น โปรดดูคู่มือปืนไรเฟิลของคุณสำหรับคำแนะนำในการติดตั้งเฉพาะ

3. การชาร์จครั้งแรก

ก่อนใช้งานครั้งแรก ให้ชาร์จอุปกรณ์ให้เต็มโดยใช้สายชาร์จ Type-C ที่ให้มา เสียบสายเข้ากับพอร์ตชาร์จของกล้องและอะแดปเตอร์ USB ที่เหมาะสม

คำแนะนำการใช้งาน

เปิด/ปิดเครื่อง

• เพื่อเปิดเครื่อง: กดปุ่มค้างไว้ ปุ่มเปิด/ปิด/สลีป จนกระทั่งหน้าจอสว่างขึ้น
• วิธีปิดเครื่อง: กดปุ่มค้างไว้ ปุ่มเปิด/ปิด/สลีป จนกว่าเครื่องจะปิด
• โหมดสลีป: กดสั้นๆ ปุ่มเปิด/ปิด/สลีป เพื่อเข้าหรือออกจากโหมดสลีปเพื่อประหยัดพลังงานแบตเตอรี่

การนำทางเมนู

กดปุ่ม ปุ่มเมนู/จุดสีแดง เพื่อเข้าถึงเมนูหลัก ใช้ สวิตช์ IR/โหมด/(-) และ ซูม (+)/เล่น ปุ่มเพื่อนำทางไปยังตัวเลือกเมนู กดปุ่ม ปุ่มตกลง/บันทึก/LRF/คำนวณค่าขีปนาวุธ เพื่อยืนยันการเลือก

ตัวส่องแสงอินฟราเรด (850nm / 940nm)

NV008S มาพร้อมไฟส่องสว่างอินฟราเรด 350 ม. พร้อมตัวเลือกความยาวคลื่น 850 นาโนเมตร หรือ 940 นาโนเมตร ตัวเลือก 850 นาโนเมตรให้ระยะการตรวจจับที่ไกลขึ้นพร้อมความไวสูง ในขณะที่ตัวเลือก 940 นาโนเมตรให้แหล่งกำเนิดแสงที่มองไม่เห็น เหมาะสำหรับการหลบเลี่ยงการตรวจจับของสัตว์

• การเปิดใช้งาน/ปรับ IR: กดปุ่ม ปุ่มสวิตช์ IR/โหมด/(-) เพื่อหมุนเวียนผ่านระดับความเข้มข้นของ IR (มี 3 ระดับให้เลือก)
• การสลับความยาวคลื่น IR: โดยทั่วไปการตั้งค่านี้จะอยู่ในเมนูหลักภายใต้ "การตั้งค่า IR" หรือ "การตั้งค่าระบบ"

รูปภาพ: การแสดงภาพประสิทธิภาพของเครื่องฉายอินฟราเรด 350 เมตร แสดงให้เห็นการมองเห็นที่ชัดเจนที่ระยะ 150 เมตรและ 350 เมตรในสภาพแสงน้อย

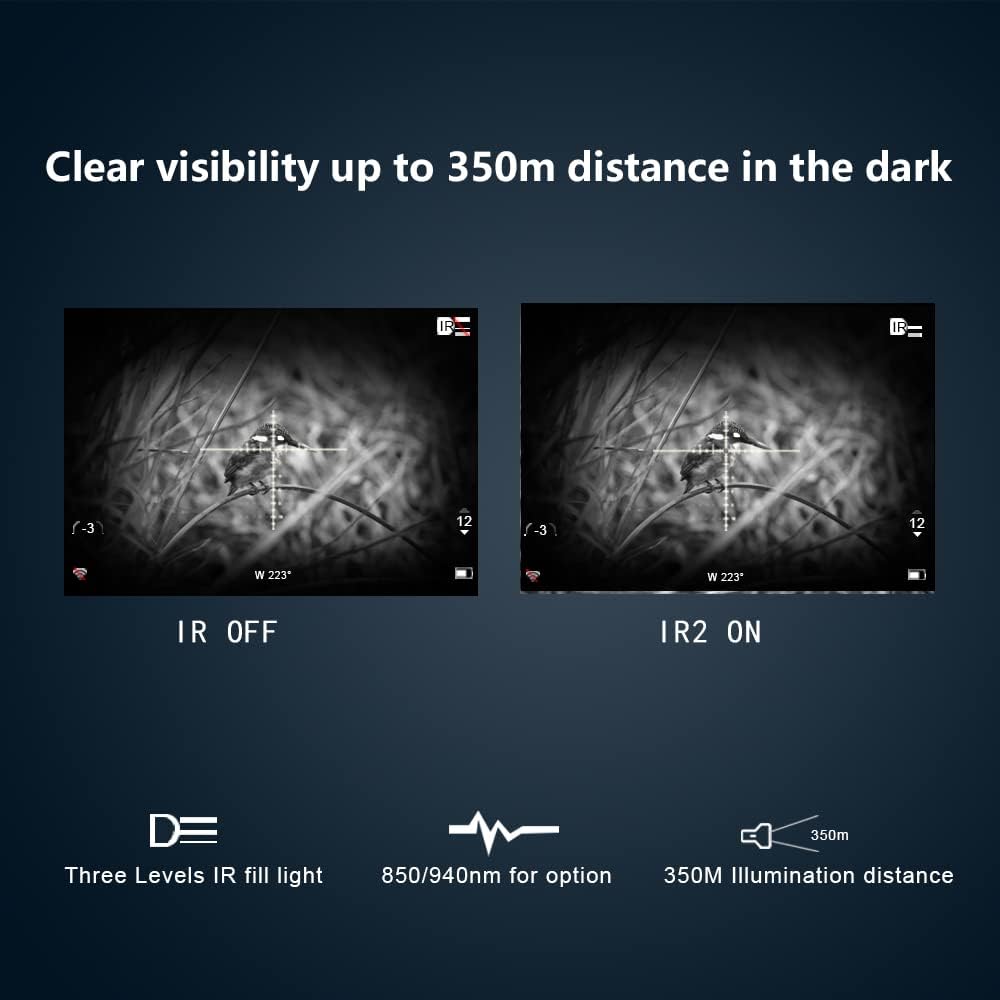

รูปภาพ: การเปรียบเทียบแบบเคียงข้างกันแสดงให้เห็นถึงการมองเห็นที่เพิ่มขึ้นเมื่อเปิดไฟ IR (IR2 เปิด) เทียบกับปิด (IR ปิด) ในสภาพแวดล้อมที่มืด โดยเน้นให้เห็นถึงการมองเห็นที่ชัดเจนในระยะ 350 เมตร

เครื่องคิดเลขขีปนาวุธ

เครื่องคำนวณขีปนาวุธแบบบูรณาการช่วยให้สามารถวางตำแหน่งการยิงได้อย่างแม่นยำโดยคำนึงถึงปัจจัยแวดล้อมต่างๆ คุณสามารถตั้งค่าโปรแกรมได้หลายโปรแกรมfileสำหรับประเภทกระสุนหรือสถานการณ์ที่แตกต่างกัน

• วิธีใช้: เข้าถึงฟังก์ชันเครื่องคำนวณกระสุนปืนผ่านทาง ปุ่มตกลง/บันทึก/LRF/คำนวณค่าขีปนาวุธ หรือผ่านเมนูหลัก ป้อนพารามิเตอร์ต่างๆ เช่น ระยะ มุมเล็ง อุณหภูมิ และความชื้น จากนั้นกล้องจะกำหนดจุดเล็งที่ปรับแล้ว

รูปภาพ: จอแสดงผลที่แสดงคุณลักษณะการคำนวณวิถีกระสุน โดยมีเป้าหมายเป็นกวางและแผ่นซ้อนทับที่ระบุวิถีกระสุนที่คำนวณไว้สำหรับการยิงที่แม่นยำ

การบันทึกวิดีโอแบบ Recoil Activated (RAV)

ฟีเจอร์ RAV จะบันทึกวิดีโอโดยอัตโนมัติเมื่อกล้องตรวจจับแรงถีบกลับ ช่วยให้คุณบันทึกช่วงเวลาสำคัญได้โดยไม่ต้องควบคุมด้วยมือ ประหยัดพื้นที่เก็บข้อมูลโดยการบันทึกเฉพาะเหตุการณ์ที่เกี่ยวข้อง

• วิธีเปิด/ปิด RAV: ไปที่ "การตั้งค่าวิดีโอ" หรือ "การตั้งค่าการบันทึก" ในเมนูหลัก และสลับตัวเลือกวิดีโอที่เปิดใช้งานโดยแรงถอยกลับ
• การบันทึกจะถูกบันทึกไว้ในการ์ด SD ที่เสียบอยู่ (ไม่ได้รวมอยู่ด้วย)

ภาพ: การจับภาพหน้าจอจากจอแสดงผลของกล้อง ซึ่งระบุว่าคุณสมบัติ "วิดีโอที่เปิดใช้งานโดยแรงถอย" ได้รับการเปิดใช้งาน โดยเน้นถึงความสามารถในการบันทึกแบบประหยัดพื้นที่ อัจฉริยะ และอัตโนมัติ

วันช็อตซีโร่

ฟีเจอร์นี้ช่วยลดความยุ่งยากของกระบวนการปรับศูนย์ หลังจากยิงปืนแล้ว คุณสามารถปรับเรติเคิลให้ตรงกับจุดตกกระทบได้ด้วยการปรับเพียงครั้งเดียว

• การยิงแบบ One Shot Zero: ยิงไปที่เป้าหมาย เข้าสู่ตัวเลือก "Zeroing" หรือ "One Shot Zero" ในเมนู ปรับเส้นเล็งบนหน้าจอให้ตรงกับจุดตกของกระสุน ยืนยันการตั้งค่า
• ขอแนะนำให้ดำเนินการขั้นตอนนี้เมื่อตั้งค่ากล้องเล็งบนปืนไรเฟิลใหม่เป็นครั้งแรก

การเชื่อมต่อ Wi-Fi

เชื่อมต่อ NV008S ของคุณกับสมาร์ทโฟนหรือแท็บเล็ตผ่าน Wi-Fi เพื่อควบคุมระยะไกล viewการควบคุมและ file โอนย้ายโดยใช้แอปพลิเคชัน Pard เฉพาะ

• วิธีเชื่อมต่อ: เปิดใช้งาน Wi-Fi บนกล้องผ่านเมนูหลัก บนอุปกรณ์มือถือของคุณ ค้นหาเครือข่าย Wi-Fi ของกล้องและเชื่อมต่อ เปิดแอป Pard เพื่อเริ่มต้นการสื่อสาร

รูปภาพ: ภาพประกอบแสดงความสามารถในการส่งสัญญาณไร้สายของ Pard NV008S โดยแสดงให้เห็นขอบเขตที่เชื่อมต่อกับแท็บเล็ตผ่าน Wi-Fi เพื่อการใช้งานระยะไกล viewการไอเอ็นจี

ภาพซ้อนภาพ (PIP)

ฟังก์ชัน PIP จะแสดงภาพขยายของพื้นที่เรติเคิลในหน้าต่างที่เล็กกว่าบนหน้าจอหลัก ช่วยให้เล็งได้แม่นยำในขณะที่ยังคงรับรู้สถานการณ์ได้

• วิธีเปิดใช้งาน PIP: โดยทั่วไปตัวเลือกนี้จะอยู่ในส่วนการตั้งค่าการแสดงผลภายในเมนูหลัก

ภาพ: การจับภาพหน้าจอที่แสดงคุณลักษณะ "ภาพในภาพ" โดยที่ภาพขยาย view ของพื้นที่เรติเคิลจะแสดงอยู่ตรงกลางด้านบนของฟิลด์หลักของ view เพื่อความแม่นยำที่เพิ่มขึ้น

การซ่อมบำรุง

การทำความสะอาด

• ใช้ผ้าที่ไม่เป็นขุยและนุ่มเพื่อทำความสะอาดเลนส์และตัวกล้อง
• สำหรับคราบฝังแน่นบนเลนส์ ให้ใช้สารทำความสะอาดเลนส์ที่ออกแบบมาสำหรับอุปกรณ์ออปติคโดยเฉพาะ
• ห้ามใช้วัสดุที่มีฤทธิ์กัดกร่อนหรือสารเคมีรุนแรง

พื้นที่จัดเก็บ

• เก็บกล้องไว้ในที่แห้งและเย็น หลีกเลี่ยงแสงแดดโดยตรงและความชื้นสูง
• หากจัดเก็บเป็นเวลานาน ควรถอดแบตเตอรี่ออกเพื่อป้องกันการรั่วไหล
• ใช้ถุงกำมะหยี่และกล่องด้านในที่ให้มาเพื่อการปกป้องระหว่างการจัดเก็บและขนส่ง

ภาพ: กล้อง Pard NV008S ที่มีหยดน้ำ แสดงให้เห็นถึงระดับการทนน้ำ IP67 ซึ่งให้การปกป้องที่แข็งแกร่งในสภาพแวดล้อมที่รุนแรง

การแก้ไขปัญหา

ข้อมูลจำเพาะ

การรับประกันและการสนับสนุน

ผลิตภัณฑ์ Pard ผลิตด้วยมาตรฐานคุณภาพสูง สำหรับข้อมูลการรับประกัน โปรดดูบัตรรับประกันที่ให้มาพร้อมกับผลิตภัณฑ์ของคุณ หรือเยี่ยมชมเว็บไซต์ของ Pard อย่างเป็นทางการ webไซต์นี้ โปรดเก็บหลักฐานการซื้อไว้เพื่อใช้ยืนยันการรับประกัน

สำหรับการสนับสนุนทางเทคนิค ความช่วยเหลือในการแก้ไขปัญหา หรือสอบถามเกี่ยวกับบริการ โปรดติดต่อฝ่ายบริการลูกค้าของ Pard โดยทั่วไปสามารถดูรายละเอียดการติดต่อได้ที่ Pard อย่างเป็นทางการ webไซต์หรือภายในบรรจุภัณฑ์ของผลิตภัณฑ์
