คู่มือผู้ใช้มิกเซอร์ Behringer XENYX X1204USB Premium 12-Input 2/2-Bus

1. บทนำ

This manual provides comprehensive instructions for the setup, operation, maintenance, and troubleshooting of your Behringer XENYX X1204USB Premium 12-Input 2/2-Bus Mixer. The XENYX X1204USB is a professional-grade audio mixer designed for versatile sound production, featuring XENYX mic preamps, "British" style EQ, one-knob compressors, and an integrated USB audio interface for seamless computer connectivity. Please read this manual thoroughly before operating the device to ensure optimal performance and longevity.

รูปที่ 1.1: The Behringer XENYX X1204USB mixer, shown with its included carrying bag and XLR cable. This bundle provides essential components for immediate use.

2. คุณสมบัติหลัก

The Behringer XENYX X1204USB mixer is equipped with a range of features designed for high-quality audio mixing and recording:

• คุณภาพเสียงที่เหนือกว่า: Features XENYX mic preamps for pristine audio, offering a dynamic range and low noise suitable for professional recordings and live performances.
• Versatile Input Channels: Includes 4 XLR mic inputs and 6 line inputs, accommodating a wide array of audio sources such as microphones, instruments, and other audio devices.
• การควบคุม EQ ที่แม่นยำ: Each channel is equipped with a 3-band EQ, allowing for detailed adjustments and tonal shaping to achieve a balanced and clear mix.
• Integrated USB Interface: Provides seamless audio recording and playback capabilities via a built-in USB interface, compatible with Mac, Windows, and Linux operating systems. Ideal for home studios and digital audio workstations.
• คอมเพรสเซอร์แบบปุ่มเดียว: Four innovative, easy-to-use one-knob compressors offer ultimate control over the dynamics of your sound, ensuring a clear and balanced output.
• Aux Sends and Returns: Each mono channel features two aux sends for individual channel routing to stage monitors or external effects, complemented by two stereo aux returns for expanded connectivity.
• อุปกรณ์เสริมที่รวมอยู่: Comes bundled with a rack mount kit, EnergyXT2.5 software, a mixer bag, and a 25' XLR cable, providing everything needed for immediate setup and use.

รูปที่ 2.1: รายละเอียด view of the Behringer XENYX X1204USB mixer's control surface, highlighting the various knobs, faders, and input/output sections.

3. คู่มือการติดตั้ง

Follow these steps to set up your Behringer XENYX X1204USB mixer:

1. การแกะกล่อง: Carefully remove all components from the packaging. Verify that all items listed in the "Included" section are present.
2. การจัดวาง: Place the mixer on a stable, flat surface. Ensure adequate ventilation around the unit. If using the rack mount kit, follow the instructions provided with the kit for secure installation.
3. การเชื่อมต่อไฟฟ้า: เชื่อมต่ออะแดปเตอร์แปลงไฟที่ให้มากับช่องเสียบไฟของมิกเซอร์ แล้วเสียบเข้ากับเต้ารับไฟฟ้ากระแสสลับที่เหมาะสม ตรวจสอบให้แน่ใจว่าสวิตช์เปิดปิดของมิกเซอร์อยู่ในตำแหน่งปิดก่อนทำการเชื่อมต่อ
4. การเชื่อมต่ออินพุต:
   • For microphones, use XLR cables to connect to the ไมค์เข้า jacks (Channels 1-4).
   • For line-level instruments or devices, use 1/4" TRS or TS cables to connect to the ไลน์อิน jacks (Channels 1-12).
   • For stereo sources, use the dedicated stereo line inputs (Channels 5/6, 7/8, 9/10, 11/12).
5. การเชื่อมต่อขาออก:
   • เชื่อมต่อลำโพงหลักของคุณหรือ amplifier เพื่อ หลักออก (XLR or 1/4" TRS) jacks.
   • For monitoring, connect headphones to the โทรศัพท์ แจ็ค.
   • ใช้ประโยชน์ AUX ส่ง และ FX ส่ง for external effects processors or stagอี มอนิเตอร์
6. การเชื่อมต่อ USB: Connect the mixer to your computer using a USB cable. The mixer will function as an audio interface, allowing for recording and playback. Install any necessary drivers or software (e.g., EnergyXT2.5) as prompted by your operating system or Behringer's webเว็บไซต์.
7. เปิดเครื่องครั้งแรก: Once all connections are secure, switch the mixer's power to the ON position.

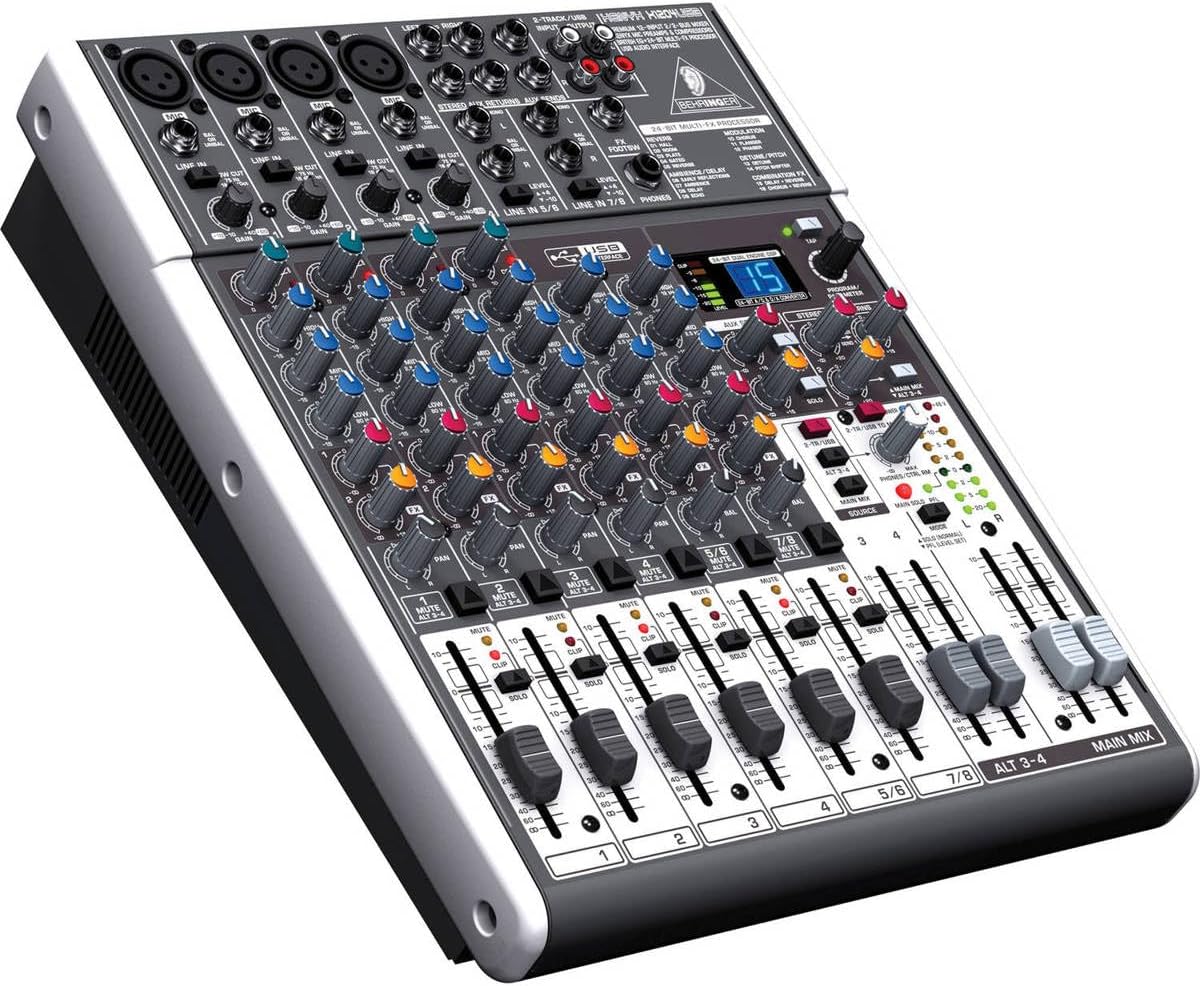

รูปที่ 3.1: มุมเอียง view of the mixer, illustrating the various input and output ports on the top and rear panels, crucial for proper setup.

4. คู่มือการใช้งาน

This section outlines the basic operation of your XENYX X1204USB mixer.

4.1. การควบคุมช่องสัญญาณ

• Gain Control: ปรับแต่ง ได้รับ knob at the top of each channel strip to set the input level. Aim for the signal to peak around 0 dB on the level meters without clipping.
• คอมเพรสเซอร์: For channels 1-4, use the คอมพ์ knob to apply compression. Turn clockwise to increase the compression effect, which helps to smooth out dynamic range.
• อีควอไลเซอร์ (EQ): ใช้ สูง, กลาง, และ ต่ำ knobs to shape the tone of each channel.
• Aux Sends: การ ช่องรับสัญญาณเสียง 1 และ AUX 2/FX knobs control the amount of signal sent to the auxiliary outputs, useful for monitor mixes or external effects.
• แพน/ปรับสมดุล: การ กระทะ (mono channels) or บัล (stereo channels) knob positions the channel's signal within the stereo field.
• Mute/Alt 3-4: การ MUTE button silences the channel. When engaged, the signal can be routed to the ALT 3-4 bus instead of the main mix.
• Solo/PFL: การ โซโล button allows you to monitor the channel's signal independently through headphones or the control room output without affecting the main mix.
• ช่องเฟดเดอร์: Adjust the vertical fader to control the overall volume of the channel in the main mix.

4.2. Main Mix Control

• เฟดเดอร์ปรับระดับเสียงหลัก: การ มิกซ์หลัก faders control the overall output volume of the stereo main mix.
• เครื่องวัดระดับ: Monitor the output level using the LED meters. Adjust main mix faders to keep levels in the optimal range, avoiding clipping (red LEDs).
• โทรศัพท์/ห้องควบคุม: ใช้ PHONES/CTRL RM knob to adjust the volume for headphones and control room monitors.
• USB Routing: The USB interface allows for sending the main mix to your computer for recording, and playing back audio from your computer through the mixer. Refer to your computer's audio settings and the mixer's specific USB routing options.

รูปที่ 4.1: A close-up of the mixer's fader section and main output controls, illustrating the tactile interface for adjusting channel and master volumes.

5. การบำรุงรักษา

Proper maintenance ensures the longevity and optimal performance of your Behringer XENYX X1204USB mixer.

• การทำความสะอาด:
  • ถอดปลั๊กไฟก่อนทำความสะอาดทุกครั้ง
  • ใช้ผ้าแห้งนุ่มๆ ที่ไม่มีขนเช็ดทำความสะอาดพื้นผิวด้านนอก
  • สำหรับสิ่งสกปรกฝังแน่น ให้เช็ดออกเล็กน้อยamp cloth with mild soap can be used, followed by a dry cloth. Avoid abrasive cleaners, solvents, or waxes.
  • Use a soft brush or compressed air to clean dust from faders, knobs, and ventilation grilles.
• พื้นที่จัดเก็บ:
  • When not in use, store the mixer in a cool, dry place away from direct sunlight, extreme temperatures, and high humidity.
  • Protect the mixer from dust and spills, ideally by using the included mixer bag or a dust cover.
• การจัดการสายเคเบิล: Ensure all cables are neatly organized and not under strain. Avoid sharp bends or kinks in cables, especially the power cord.
• การระบายอากาศ : Do not block the ventilation openings. Ensure proper airflow to prevent overheating.

รูปที่ 5.1: The included mixer bag, designed to protect the Behringer XENYX X1204USB from dust and physical damage during storage and transport.

6 การแก้ไขปัญหา

This section provides solutions to common issues you might encounter with your Behringer XENYX X1204USB mixer.

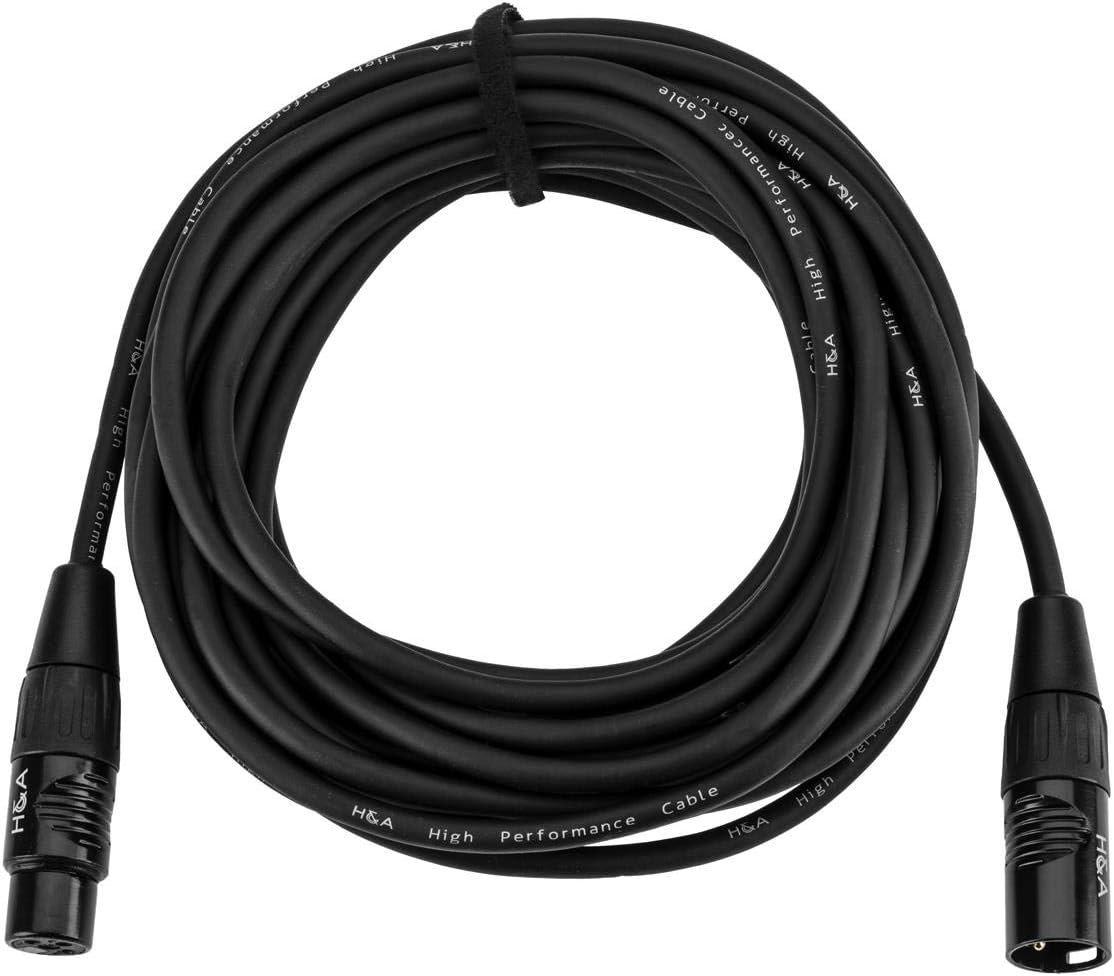

รูปที่ 6.1: The 25-foot XLR cable, a common component in audio setups, which should be checked for integrity during troubleshooting.

7. ข้อมูลจำเพาะทางเทคนิค

Below are the key technical specifications for the Behringer XENYX X1204USB mixer:

8. การรับประกันและการสนับสนุน

Behringer products are manufactured to high quality standards. For detailed information regarding the warranty period and terms for your XENYX X1204USB mixer, please refer to the warranty card included with your product or visit the official Behringer webเว็บไซต์.

For technical support, service, or to download the latest drivers and software, please visit the Behringer support page: www.behringer.com/support.

When contacting support, please have your product model (X1204USB) and serial number ready.
