SONA 16-inch Stand Fan SFS 1602T Instruction Manual

1. บทนำ

ขอบคุณสำหรับการซื้อasing the SONA 16-inch Stand Fan, Model SFS 1602T. This instruction manual provides important information regarding the safe operation, assembly, maintenance, and troubleshooting of your new fan. Please read this manual thoroughly before using the appliance and retain it for future reference.

2. คำแนะนำด้านความปลอดภัย

เพื่อลดความเสี่ยงจากการเกิดไฟไหม้ ไฟฟ้าช็อต หรือการบาดเจ็บ ควรปฏิบัติตามข้อควรระวังด้านความปลอดภัยพื้นฐานเหล่านี้เสมอ:

• ให้แน่ใจว่าปริมาตรtage ที่ระบุบนฉลากระดับแรงดันไฟฟ้าตรงกับปริมาณไฟฟ้าหลักของคุณtage.
• ห้ามจุ่มพัดลม ปลั๊ก หรือสายไฟลงในน้ำหรือของเหลวอื่นๆ
• Unplug the fan from the outlet when not in use, when moving it, and before cleaning.
• เก็บพัดลมให้พ้นมือเด็กและสัตว์เลี้ยง
• ห้ามใช้งานพัดลมหากสายไฟหรือปลั๊กชำรุด หรือหลังจากที่พัดลมทำงานผิดปกติ ตกหล่น หรือได้รับความเสียหายในลักษณะใดๆ
• Avoid placing the fan near curtains, drapes, or other objects that may be drawn into the fan.
• ห้ามสอดนิ้วหรือวัตถุใดๆ เข้าไปในตะแกรงขณะที่พัดลมกำลังทำงาน
• วางพัดลมบนพื้นผิวที่มั่นคงและเรียบเพื่อป้องกันไม่ให้ล้มคว่ำ
• เครื่องใช้ไฟฟ้าชิ้นนี้มีไว้สำหรับใช้ในครัวเรือนเท่านั้น

3. สินค้าหมดview

The SONA 16-inch Stand Fan SFS 1602T is designed to provide efficient air circulation with user-friendly features. It includes a robust full copper coil motor for reliable performance and durable ABS plastic blades.

รูปที่ 1: Fully assembled SONA 16-inch Stand Fan SFS 1602T.

รูปที่ 2: เกินview of the SONA SFS 1602T fan, highlighting its 50W power consumption and 16-inch blade diameter.

รูปที่ 3: Illustration of the fan's full copper coil motor, designed for durability and efficient performance.

ส่วนประกอบหลัก:

• Front and Rear Grilles: Protective covers for the fan blades.
• ใบพัดลม: Five durable ABS plastic blades.
• ที่อยู่อาศัยมอเตอร์: Contains the full copper coil motor.
• แผงควบคุม: Buttons for speed selection and a timer knob.
• ขาตั้งปรับได้: Allows for height and vertical angle adjustment.
• ฐาน: ช่วยให้พัดลมทำงานได้อย่างเสถียร

4. คำแนะนำในการประกอบ

ทำตามขั้นตอนต่อไปนี้เพื่อประกอบพัดลมตั้งพื้นของคุณ:

1. ยึดฐาน: Secure the stand pole to the fan base using the provided fasteners.
2. ติดตั้งชุดมอเตอร์: Attach the motor housing to the top of the stand pole, ensuring it is firmly seated.
3. Install Rear Grille: Place the rear grille onto the motor housing, aligning the mounting holes. Secure it with the provided locking nut.
4. ติดตั้งใบพัดพัดลม: Slide the fan blades onto the motor shaft, ensuring they are correctly oriented and secured with the blade cap.
5. Install Front Grille: Position the front grille over the fan blades and secure it to the rear grille using the clips or screws provided, ensuring a tight fit.

5. คู่มือการใช้งาน

Familiarize yourself with the control panel to operate your fan effectively.

รูปที่ 4: Control panel with timer and speed selections.

รูปที่ 5: Fan demonstrating vertical neck adjustment and horizontal oscillation.

การเปิด/ปิดเครื่องและการเลือกความเร็ว:

• เสียบพัดลมเข้ากับเต้ารับไฟฟ้าที่เหมาะสม
• Press the desired speed button (1, 2, or 3) on the control panel to turn on the fan and select the airflow intensity. '1' is the lowest speed, '3' is the highest.
• Press the '0' button to turn off the fan.

ฟังก์ชั่นจับเวลา:

• Rotate the timer knob clockwise to set the desired operating time, up to 120 minutes.
• The fan will automatically turn off once the set time has elapsed.
• To operate continuously, set the timer to the 'ON' position (usually indicated by an infinity symbol or a specific mark beyond 120 minutes).

การสั่น:

• To activate horizontal oscillation, press down the oscillation knob located on top of the motor housing.
• To stop oscillation and fix the fan in one direction, pull up the oscillation knob.

การปรับมุมแนวตั้ง:

• Loosen the tilt adjustment knob (usually located on the side of the motor housing).
• Adjust the fan head to the desired upward or downward angle.
• Tighten the tilt adjustment knob to secure the fan head in position.

การปรับความสูง:

• Loosen the height adjustment collar on the stand pole.
• ปรับเสาด้านในให้ได้ความสูงตามต้องการ
• Tighten the height adjustment collar firmly to secure the fan at the new height.

6. การบำรุงรักษาและการทำความสะอาด

Regular cleaning and maintenance will ensure optimal performance and extend the lifespan of your fan.

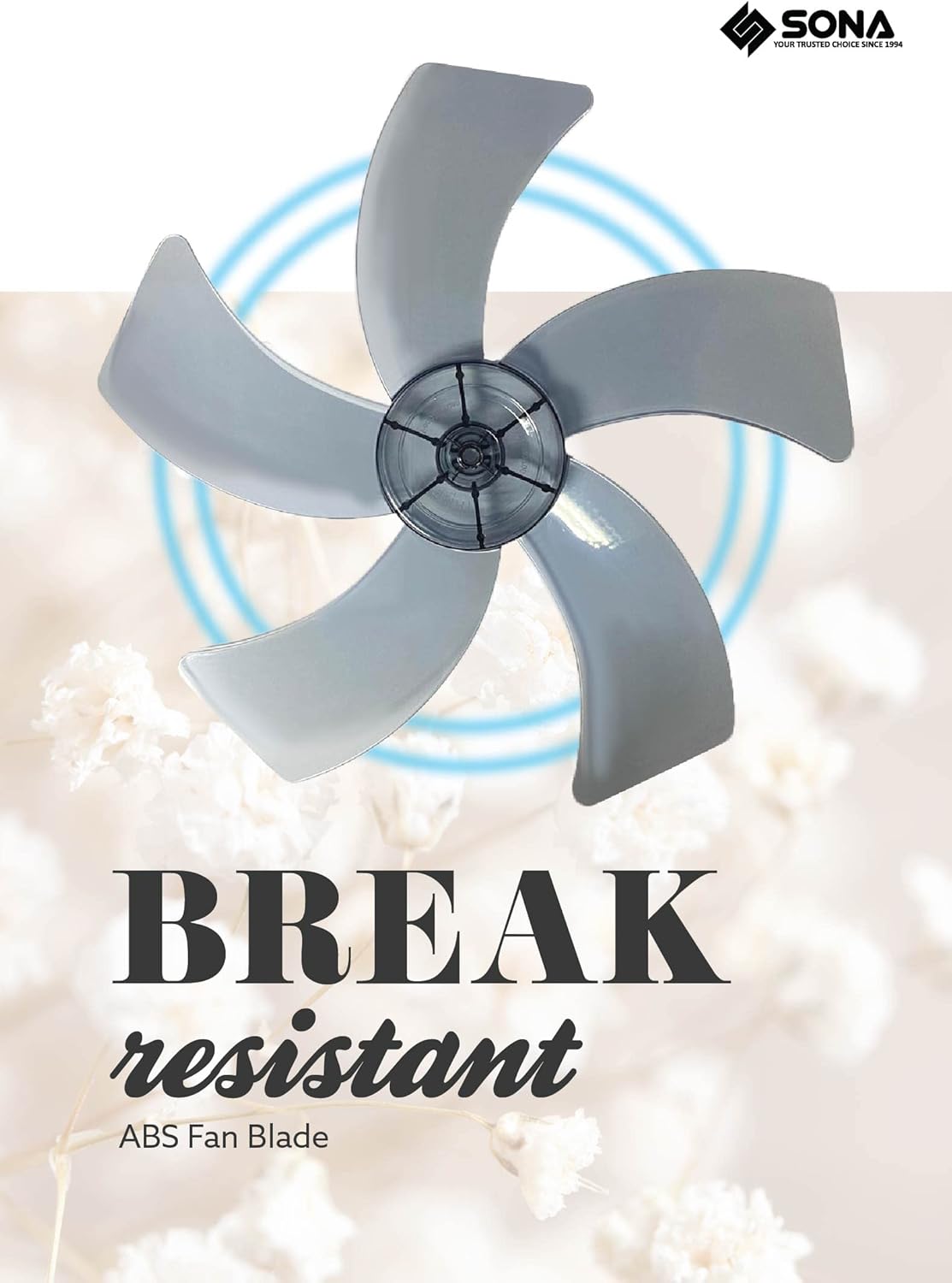

รูปที่ 6: Durable ABS plastic fan blades.

• ถอดปลั๊กพัดลมทุกครั้ง จากเต้าเสียบไฟก่อนการทำความสะอาด
• การทำความสะอาดภายนอก: เช็ดพื้นผิวภายนอกของพัดลมด้วยผ้านุ่มๆamp ผ้า ห้ามใช้สารทำความสะอาดที่มีฤทธิ์กัดกร่อนหรือตัวทำละลาย
• Grille and Blades Cleaning: To clean the fan blades and inside the grilles, you may need to remove the front grille. Refer to the assembly instructions for reverse steps. Carefully wipe the blades and grilles with a damp cloth or use a soft brush to remove dust. Ensure all parts are completely dry before reassembling and operating the fan.
• พื้นที่จัดเก็บ: When not in use for extended periods, store the fan in a cool, dry place, preferably in its original packaging, to protect it from dust.

7 การแก้ไขปัญหา

หากคุณพบปัญหาเกี่ยวกับพัดลม โปรดดูปัญหาทั่วไปและวิธีแก้ไขต่อไปนี้:

หากปัญหายังคงมีอยู่หลังจากพยายามแก้ไขปัญหาเหล่านี้แล้ว โปรดติดต่อฝ่ายสนับสนุนลูกค้า

8. ข้อมูลจำเพาะ

9. การรับประกันและการสนับสนุน

For warranty information or technical support, please refer to the warranty card included with your product or contact SONA customer service directly. Keep your purchase receipt as proof of purchase for any warranty claims.
