ฮับ ​​Thunderbolt 4 แบบเสียบปลั๊กได้ 5-in-1

การแนะนำ

คู่มือนี้ให้คำแนะนำโดยละเอียดเกี่ยวกับการตั้งค่า การใช้งาน และการบำรุงรักษา Plugable 5-in-1 Thunderbolt 4 Hub ของคุณ อุปกรณ์นี้ออกแบบมาเพื่อขยายการเชื่อมต่อของระบบ Mac และ Windows ยุคใหม่ ด้วยความสามารถในการขยาย Thunderbolt 4, USB4 และ USB-C รวมถึงการรองรับจอแสดงผล 8K เดี่ยวหรือ 4K คู่

มีอะไรอยู่ในกล่อง

ตรวจสอบว่าบรรจุภัณฑ์มีส่วนประกอบทั้งหมด:

• ฮับ ​​USB4-HUB3A แบบเสียบปลั๊กได้
• อะแดปเตอร์ USB-C ถึง HDMI
• สายไฟและอะแดปเตอร์
• สาย Thunderbolt 4 ยาว 0.8 ม.

ภาพ: บรรจุภัณฑ์ขายปลีกของ Plugable USB4-HUB3A Hub ซึ่งแสดงให้เห็นฮับ อะแดปเตอร์ USB-C เป็น HDMI สายไฟและอะแดปเตอร์ และสาย Thunderbolt 4 ยาว 0.8 ม.

สินค้าเกินview

Plugable Thunderbolt 4 Hub สร้างขึ้นบนชิปเซ็ต Intel Goshen Ridge มั่นใจได้ถึงความเข้ากันได้และประสิทธิภาพสูงสุดกับมาตรฐาน Thunderbolt 4, USB4 และ USB-C มาพร้อมพอร์ตหลากหลายเพื่อการเชื่อมต่อที่หลากหลาย

ภาพ: รายละเอียด view ของ Plugable Thunderbolt 4 Hub เน้นพอร์ตด้านหน้าพร้อม Thunderbolt 60W Host Charging และ USB 3.2 Gen 2 10Gbps Data Bandwidth และพอร์ตด้านหลังพร้อม Power Input (20V/5A) และพอร์ต Thunderbolt สามพอร์ต (15W Power Delivery)

ฟังก์ชั่นพอร์ต:

• พอร์ตโฮสต์ (ด้านหน้า, Thunderbolt 4): เชื่อมต่อกับคอมพิวเตอร์ของคุณโดยจ่ายไฟได้สูงสุด 60W สำหรับการชาร์จแล็ปท็อป
• พอร์ต USB 3.2 Gen 2 (ด้านหน้า, USB-A): เสนอแบนด์วิดท์ข้อมูล 10Gbps สำหรับอุปกรณ์ USB รุ่นเก่า
• กำลังไฟเข้า (ด้านหลัง): เชื่อมต่อกับอะแดปเตอร์ไฟฟ้าที่ให้มา (20V/5A)
• พอร์ต Downstream Thunderbolt 4 (ด้านหลัง 3x): แต่ละพอร์ตรองรับอุปกรณ์ Thunderbolt 4, USB4, Thunderbolt 3 หรือ USB-C พอร์ตเหล่านี้จ่ายไฟได้ 15 วัตต์ รองรับการแสดงผลความละเอียดสูงและถ่ายโอนข้อมูลความเร็วสูงถึง 40 Gbps

รูปภาพ: กราฟิกที่แสดงถึงศักยภาพพอร์ตสูงสุดของฮับ ซึ่งแสดงรายละเอียดการรองรับจอแสดงผล Thunderbolt หรือ USB-C สูงสุด 2 จอ อุปกรณ์ Thunderbolt หรือ USB-C 3x ที่มีแบนด์วิดท์สูงสุด 40 Gbps และการจ่ายพลังงาน 15W ให้กับอุปกรณ์

คำแนะนำการตั้งค่า

1. เชื่อมต่อพลังงาน: เสียบอะแดปเตอร์ไฟฟ้าที่ให้มาเข้ากับพอร์ตอินพุตไฟฟ้าที่ด้านหลังของฮับ จากนั้นเชื่อมต่อสายไฟเข้ากับเต้ารับที่ผนัง
2. เชื่อมต่อกับคอมพิวเตอร์โฮสต์: ใช้สาย Thunderbolt 4 ยาว 0.8 ม. ที่ให้มาเพื่อเชื่อมต่อพอร์ตโฮสต์ (ด้านหน้า) ของฮับเข้ากับพอร์ต Thunderbolt 4, USB4 หรือ USB-C ที่เข้ากันได้บนคอมพิวเตอร์ของคุณ
3. เชื่อมต่ออุปกรณ์ต่อพ่วง:
   • สำหรับจอแสดงผล ให้ใช้พอร์ต Thunderbolt 4 ดาวน์สตรีม อะแดปเตอร์ USB-C to HDMI ที่ให้มาสามารถใช้กับจอแสดงผล HDMI ได้
   • เชื่อมต่ออุปกรณ์จัดเก็บข้อมูลความเร็วสูง (เช่น NVMe SSD) เข้ากับพอร์ต Thunderbolt 4 ดาวน์สตรีมเพื่อประสิทธิภาพที่ดีที่สุด
   • เชื่อมต่ออุปกรณ์ USB รุ่นเก่า (เช่น คีย์บอร์ด เมาส์ ไดรฟ์ USB) เข้ากับพอร์ต USB 3.2 Gen 2 (USB-A) ที่ด้านหน้า
4. การจดจำระบบ: คอมพิวเตอร์ของคุณควรตรวจจับและกำหนดค่าฮับโดยอัตโนมัติ โดยทั่วไปแล้วไม่จำเป็นต้องใช้ไดรเวอร์สำหรับฟังก์ชันพื้นฐาน

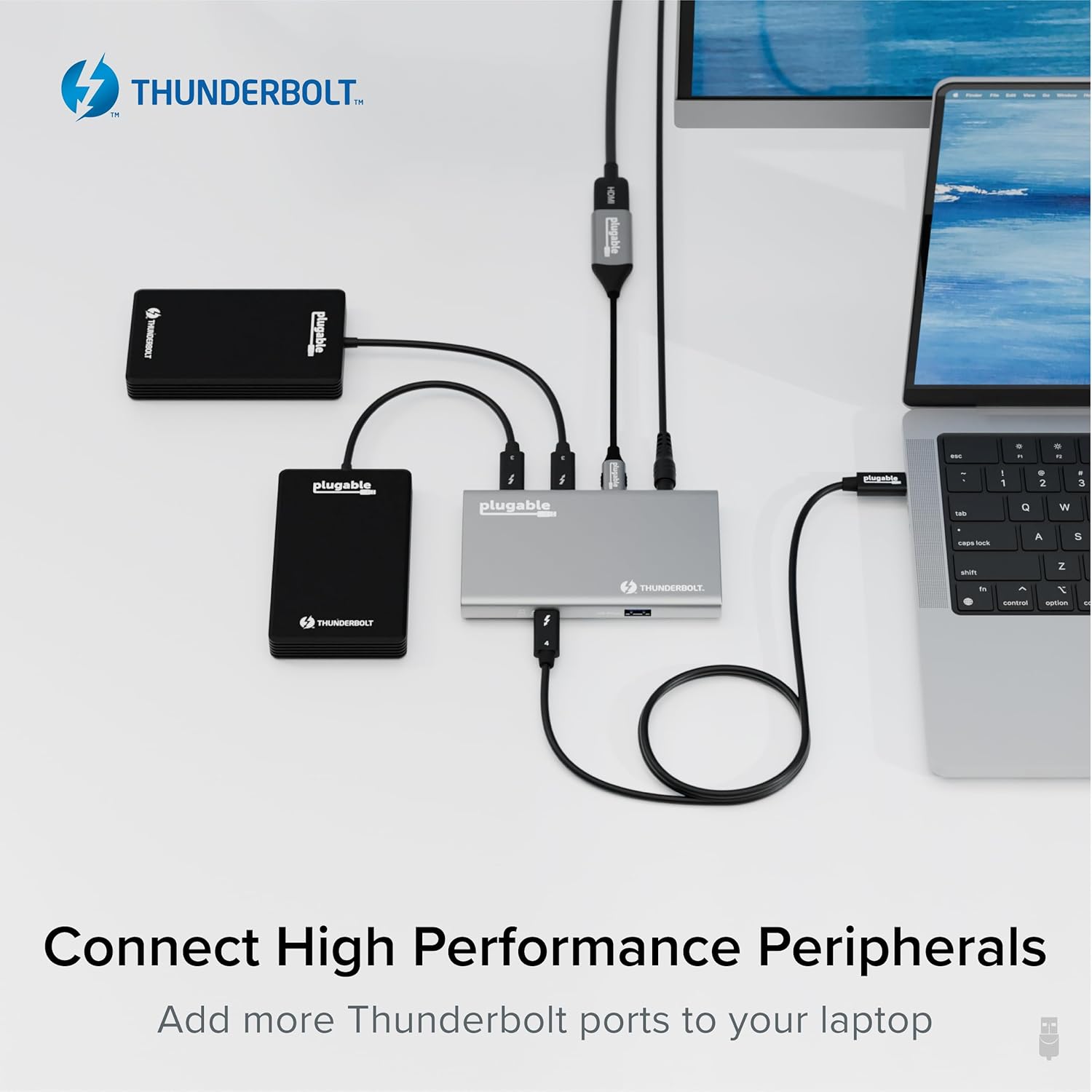

รูปภาพ: ภาพประกอบสาธิตการเชื่อมต่ออุปกรณ์ต่อพ่วงประสิทธิภาพสูงต่างๆ รวมถึง SSD ภายนอกและจอแสดงผล เข้ากับ Plugable Thunderbolt 4 Hub ซึ่งเชื่อมต่อกับแล็ปท็อป

คำแนะนำการใช้งาน

การกำหนดค่าการแสดงผล:

ฮับรองรับการกำหนดค่าการแสดงผลต่างๆ ขึ้นอยู่กับระบบโฮสต์ของคุณ:

หมายเหตุ: MacBook Air รุ่น M3 จำเป็นต้องใช้โหมดฝาพับสำหรับจอแสดงผลแบบขยายสองจอ ไม่แนะนำให้ใช้ระบบ Windows ที่ใช้ Thunderbolt 3 เพื่อประสิทธิภาพสูงสุด

รูปภาพ: การแสดงภาพความเข้ากันได้และประสิทธิภาพของจอภาพ แสดงให้เห็นว่าระบบ Mac และ Windows ที่แตกต่างกันรองรับความละเอียดและจำนวนจอภาพที่แตกต่างกันอย่างไรเมื่อเชื่อมต่อกับฮับ

ความสามารถในการชาร์จ:

ฮับจ่ายไฟได้สูงสุด 60W ไปยังแล็ปท็อปโฮสต์ที่เชื่อมต่อและจ่ายไฟได้สูงสุด 15W ไปยังอุปกรณ์ปลายทาง ช่วยให้คุณสามารถชาร์จอุปกรณ์ของคุณในขณะทำงานได้

รูปภาพ: แสดงให้เห็นแล็ปท็อปและสมาร์ทโฟนที่เชื่อมต่อกับ Plugable Thunderbolt 4 Hub ซึ่งแสดงให้เห็นความสามารถของฮับในการชาร์จทั้งแล็ปท็อป (60W) และอุปกรณ์ปลายทางเพิ่มเติม (15W)

ความเข้ากันได้

Plugable Thunderbolt 4 Hub ได้รับการออกแบบให้มีความเข้ากันได้อย่างกว้างขวางกับระบบคอมพิวเตอร์สมัยใหม่:

• ระบบปฏิบัติการ:
  • Windows 10 ขึ้นไป (พร้อมพอร์ต Thunderbolt 4 / USB4)
  • macOS 11 (Big Sur) และใหม่กว่า (รวมถึง Apple M1, M2, M3, M4 Pro/Max และ Thunderbolt 3 หรือ USB4 Macs)
• ข้อกำหนดพอร์ตโฮสต์: พอร์ต Thunderbolt 4, USB4 หรือ USB-C ที่เข้ากันได้บนคอมพิวเตอร์ของคุณ
• ความเข้ากันได้ของจอภาพ: รองรับจอภาพหลากหลายประเภทผ่านอะแดปเตอร์วิดีโอ Thunderbolt หรือ USB-C (มีอะแดปเตอร์ HDMI รวมอยู่ด้วย 1 ตัว)

การซ่อมบำรุง

เพื่อให้มั่นใจถึงอายุการใช้งานที่ยาวนานและประสิทธิภาพสูงสุดของ Plugable Thunderbolt 4 Hub โปรดปฏิบัติตามคำแนะนำการบำรุงรักษาง่ายๆ เหล่านี้:

• การทำความสะอาด: ใช้ผ้านุ่ม แห้ง และไม่เป็นขุย เช็ดภายนอกดุมล้อ หลีกเลี่ยงการใช้น้ำยาทำความสะอาด สเปรย์ หรือตัวทำละลาย
• การระบายอากาศ : ตรวจสอบให้แน่ใจว่าฮับตั้งอยู่ในพื้นที่ที่มีอากาศถ่ายเทสะดวกเพื่อป้องกันความร้อนสูงเกินไป อย่าปิดกั้นช่องระบายอากาศใดๆ
• พื้นที่จัดเก็บ: เมื่อไม่ได้ใช้งานเป็นเวลานาน ควรเก็บฮับไว้ในที่แห้งและเย็น หลีกเลี่ยงแสงแดดโดยตรงและอุณหภูมิที่สูงหรือต่ำเกินไป
• การจัดการสายเคเบิล: หลีกเลี่ยงการโค้งงอหรือแรงตึงมากเกินไปบนสายเคเบิลที่เชื่อมต่อกับฮับเพื่อป้องกันความเสียหาย

การแก้ไขปัญหา

หากคุณพบปัญหาเกี่ยวกับ Plugable Thunderbolt 4 Hub โปรดดูวิธีแก้ไขทั่วไปต่อไปนี้:

• ไม่มีพลังงาน/ไม่ทำงาน:
  • ตรวจสอบให้แน่ใจว่าอะแดปเตอร์ไฟฟ้าเชื่อมต่อกับฮับและเต้ารับไฟฟ้าที่ใช้งานได้แน่นหนา
  • ตรวจสอบว่าสาย Thunderbolt 4 เชื่อมต่อกับฮับและพอร์ตโฮสต์ของคอมพิวเตอร์ของคุณอย่างแน่นหนาแล้ว
• ปัญหาการแสดงผล (ไม่มีสัญญาณ, กะพริบ):
  • ตรวจสอบว่าสายเคเบิลจอภาพของคุณ (เช่น HDMI, DisplayPort) เชื่อมต่อกับฮับและจอภาพอย่างแน่นหนาแล้ว
  • ตรวจสอบการตั้งค่าการแสดงผลของคอมพิวเตอร์ของคุณเพื่อให้แน่ใจว่าจอภาพภายนอกได้รับการตรวจพบและกำหนดค่าอย่างถูกต้อง (เช่น โหมดขยายหรือมิเรอร์)
  • ตรวจสอบให้แน่ใจว่าระบบของคุณตรงตามข้อกำหนดด้านความเข้ากันได้สำหรับความละเอียดการแสดงผลและอัตราการรีเฟรชที่ต้องการ (ดูที่ส่วน "คำแนะนำการใช้งาน")
  • ลองเชื่อมต่อจอภาพเข้ากับคอมพิวเตอร์ของคุณโดยตรง (ถ้าเป็นไปได้) เพื่อตัดปัญหาเรื่องจอภาพหรือสายเคเบิล
• ไม่ตรวจพบอุปกรณ์ต่อพ่วง:
  • ตรวจสอบให้แน่ใจว่าอุปกรณ์ต่อพ่วงเชื่อมต่อกับพอร์ตที่ถูกต้องบนฮับ (Thunderbolt สำหรับความเร็วสูง USB-A สำหรับรุ่นเก่า)
  • ทดสอบอุปกรณ์ต่อพ่วงโดยเชื่อมต่อโดยตรงกับคอมพิวเตอร์ของคุณเพื่อยืนยันว่าใช้งานได้
  • รีสตาร์ทคอมพิวเตอร์ของคุณและเชื่อมต่อฮับอีกครั้ง
• ความเร็วในการถ่ายโอนข้อมูลช้า:
  • ตรวจสอบให้แน่ใจว่าคุณใช้สาย Thunderbolt 4 ที่ได้รับการรับรองสำหรับการเชื่อมต่อโฮสต์
  • ตรวจสอบว่าอุปกรณ์ที่เชื่อมต่อรองรับความเร็วตามที่คาดหวัง (เช่น NVMe SSD สำหรับ 40Gbps, อุปกรณ์ USB 3.2 Gen 2 สำหรับ 10Gbps)
  • หลีกเลี่ยงการเชื่อมต่ออุปกรณ์แบนด์วิดท์สูงหลายเครื่องพร้อมกันหากคุณพบว่ามีการทำงานช้าลง

หากขั้นตอนเหล่านี้ไม่สามารถแก้ไขปัญหาของคุณได้ โปรดติดต่อฝ่ายสนับสนุน Plugable ตามรายละเอียดในหัวข้อ "การรับประกันและการสนับสนุน"

ข้อมูลจำเพาะ

การรับประกันและการสนับสนุน

ผลิตภัณฑ์ Plugable ทุกชิ้น รวมถึง USB4-HUB3A ได้รับการคุ้มครองโดย ความคุ้มครอง 2 ปี ต่อต้านข้อบกพร่องและมาพร้อมกับ การสนับสนุน.

หากคุณมีคำถาม ต้องการความช่วยเหลือ หรือต้องการแก้ไขปัญหา โปรดติดต่อทีมสนับสนุนของเราในอเมริกาเหนือ คุณสามารถดูข้อมูลติดต่อได้ที่ Plugable อย่างเป็นทางการ webเว็บไซต์หรือผ่านแพลตฟอร์มการซื้อของคุณ

หากต้องการข้อมูลเพิ่มเติม โปรดเยี่ยมชม: รองรับปลั๊กอิน
