USX MOUNT Soundbar Mount XAS009 Instruction Manual

1. สินค้าหมดview

The USX MOUNT Soundbar Mount (Model XAS009) is designed to securely attach your soundbar either above or below your television. This versatile bracket supports soundbars weighing up to 16 lbs (7.26 kg) and is compatible with various TV wall mounts, including fixed, tilt, and full-motion types. It accommodates TVs with VESA patterns up to 600x400 mm. The design features detachable extension plates that swivel up to 180 degrees, allowing for flexible soundbar positioning.

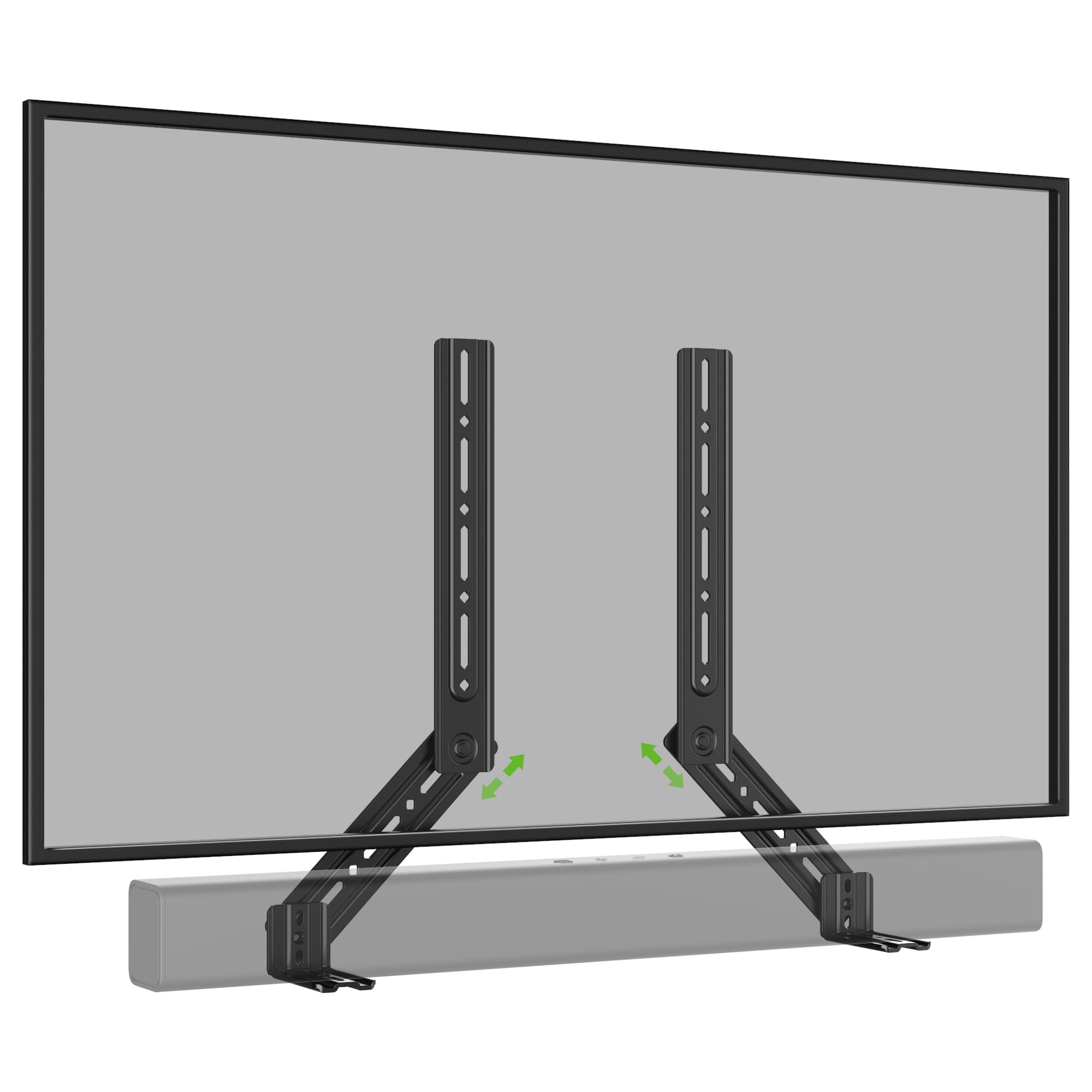

ภาพที่ 1: จบแล้วview of the USX MOUNT Soundbar Mount XAS009.

2. ข้อมูลด้านความปลอดภัย

Please read and understand all instructions before installation and use. Failure to follow these instructions may result in property damage, serious injury, or death. If you have any questions, contact customer service.

• ความจุน้ำหนัก: ห้ามเกินขีดจำกัดน้ำหนักสูงสุดที่สามารถรองรับได้ 16 ปอนด์ (7.26 กก.)
• ขนาดทีวี: This mount may not fit TVs larger than 83 inches.
• ความเข้ากันได้ของ VESA: Ensure your TV's VESA pattern is within 600x400 mm.
• รูยึดสำหรับติดตั้งซาวด์บาร์: Verify your soundbar's mounting hole specifications match the bracket.
• พื้นผิวการติดตั้ง: Ensure the wall or TV mount can safely support the combined weight of the TV, soundbar, and mount.
• เครื่องมือ: ใช้เครื่องมือที่เหมาะสมสำหรับการติดตั้ง

3. เนื้อหาบรรจุภัณฑ์

Carefully unpack the box and ensure all parts are present and undamaged. If any parts are missing or damaged, do not attempt to install. Contact customer support for assistance.

• Soundbar Mount Brackets (2 pieces)
• Detachable Extension Plates (L-shaped brackets)
• Assorted Screws, Washers, and Spacers for various VESA sizes and soundbar types
• คู่มือการใช้งาน

Image 2: Illustration of universal compatibility, maximum load, and VESA size support.

4. ข้อมูลจำเพาะ

5. การติดตั้ง

The USX MOUNT Soundbar Mount offers flexible installation options, allowing you to attach your soundbar above or below your TV. The interlocking teeth on the arm connections ensure a secure fit.

5.1. Determine Mounting Position

Decide whether you want to mount the soundbar above or below your television. The brackets are designed to accommodate both configurations.

Image 3: Visual guide for installing the soundbar mount above or below the TV.

5.2. Attach Brackets to TV Mount

The soundbar mount brackets attach directly to your existing TV wall mount. They are compatible with full-motion, fixed, and tilting TV mounts. The brackets are designed to slide into place with the TV's VESA mounting arms.

Video 1: Demonstration of attaching the soundbar brackets to a TV mount, showing how they integrate with the TV's mounting arms.

5.3. Attach Soundbar to Brackets

Depending on your soundbar's design, you can attach it to the brackets using various methods:

• Back Hole Mounting: Use the provided screws and washers to secure the soundbar through its back mounting holes to the brackets.
• Key Hole Mounting: For soundbars with keyhole slots, align them with the bracket's keyhole screws and slide to lock.
• Bottom Hole Mounting (with L-shaped brackets): If your soundbar requires mounting from the bottom, use the included L-shaped brackets. Attach the L-shaped brackets to the main soundbar brackets, then secure your soundbar to the L-shaped brackets.

ภาพที่ 4: รายละเอียด view of different soundbar attachment methods: back hole, keyhole, and bottom hole using L-shaped brackets.

Image 5: Dimensions and design of the practical L-shaped hooks for bottom-mounted soundbars.

Image 6: Visual guide for connecting various soundbars using back, key, or bottom holes.

5.4. การปรับแต่งขั้นสุดท้าย

Once the soundbar is attached, you can make final adjustments to its position. The detachable extension plates allow for up to 180 degrees of swivel, ensuring optimal placement and sound projection.

Image 7: Diagram illustrating the 360-degree swivel capability of the soundbar mount for precise positioning.

Image 8: The soundbar mount allows the soundbar to move in conjunction with a full-motion TV mount, maintaining alignment.

6. คู่มือการใช้งาน

The USX MOUNT Soundbar Mount is designed for a set-and-forget installation. Once installed, the primary operation involves adjusting the soundbar's angle or position if your TV mount allows for movement.

• การปรับหมุน: The extension plates can swivel up to 180 degrees. Loosen the locking mechanism, adjust the angle, and then re-tighten to secure the soundbar in your desired position.
• TV Mount Movement: If your TV is on a full-motion mount, the soundbar will move in conjunction with the TV, maintaining its relative position.

7. การบำรุงรักษา

The soundbar mount requires minimal maintenance to ensure its longevity and continued performance.

• การทำความสะอาด: เช็ดฐานยึดด้วยผ้าแห้งเนื้อนุ่มเพื่อกำจัดฝุ่น หลีกเลี่ยงการใช้สารทำความสะอาดที่มีฤทธิ์กัดกร่อนหรือตัวทำละลาย
• การตรวจสอบตามระยะเวลา: ตรวจสอบสกรูและข้อต่อทั้งหมดเป็นระยะเพื่อให้แน่ใจว่าขันแน่นและแน่นหนาดี ขันให้แน่นอีกครั้งหากจำเป็น
• น้ำหนักจำกัด: Do not place additional weight on the soundbar or mount beyond the specified capacity.

8 การแก้ไขปัญหา

หากพบปัญหาใดๆ ระหว่างหรือหลังการติดตั้ง โปรดดูวิธีแก้ไขปัญหาทั่วไปต่อไปนี้:

• Soundbar not fitting: Double-check your soundbar's weight and mounting hole pattern against the specifications. Ensure you are using the correct screws and spacers.
• ฐานยึดดูไม่มั่นคง: Verify that all screws are securely tightened, especially those connecting the mount to the TV and the soundbar to the mount. Ensure the TV mount itself is properly installed on the wall.
• Difficulty with swivel adjustment: Loosen the adjustment knobs or bolts slightly before attempting to swivel. Do not force the movement.
• ส่วนที่หายไป: Refer to the "Package Contents" section. If parts are missing, contact USX MOUNT customer support.

9. การรับประกันและการสนับสนุน

USX MOUNT products are manufactured with quality and durability in mind. For warranty information or technical support, please refer to the official USX MOUNT webหรือติดต่อฝ่ายบริการลูกค้าโดยตรง เก็บใบเสร็จรับเงินไว้เพื่อใช้ในการเคลมประกัน

ข้อมูลติดต่อ: กรุณาเข้าเยี่ยมชม USX MOUNT Store on Amazon for further details and support resources.
