aigo P6 CPU Air Cooler User Manual

การแนะนำ

The aigo P6 CPU Air Cooler is engineered to provide superior thermal performance for a wide range of Intel and AMD processors. Featuring 6 heat pipes and a 120mm PWM fan with Addressable RGB lighting, this cooler ensures efficient heat dissipation and quiet operation, enhancing your system's stability and aesthetics. This manual provides comprehensive instructions for proper installation, operation, and maintenance to ensure optimal performance and longevity of your aigo P6 CPU Air Cooler.

ข้อมูลด้านความปลอดภัย

• Ensure your system is powered off and unplugged from the wall outlet before beginning installation or maintenance.
• Handle components with care to avoid damage to the cooler or motherboard.
• Thermal paste is conductive; avoid excessive application or contact with electrical components.
• เก็บชิ้นส่วนขนาดเล็กและวัสดุบรรจุภัณฑ์ให้ห่างจากเด็ก
• Refer to your motherboard manual for specific CPU socket and fan header locations.

เนื้อหาแพ็คเกจ

ตรวจสอบว่าส่วนประกอบทั้งหมดมีอยู่ก่อนดำเนินการติดตั้ง:

• aigo P6 CPU Air Cooler Heatsink
• 120mm PWM Fan with ARGB
• Universal Backplate (for Intel/AMD)
• ขายึดและสกรูของ Intel
• ขายึดและสกรูของ AMD
• หลอดวางสารนำความร้อน
• แฟนคลิป
• ARGB Controller (if not using motherboard ARGB)
• คู่มือการใช้งาน (เอกสารนี้)

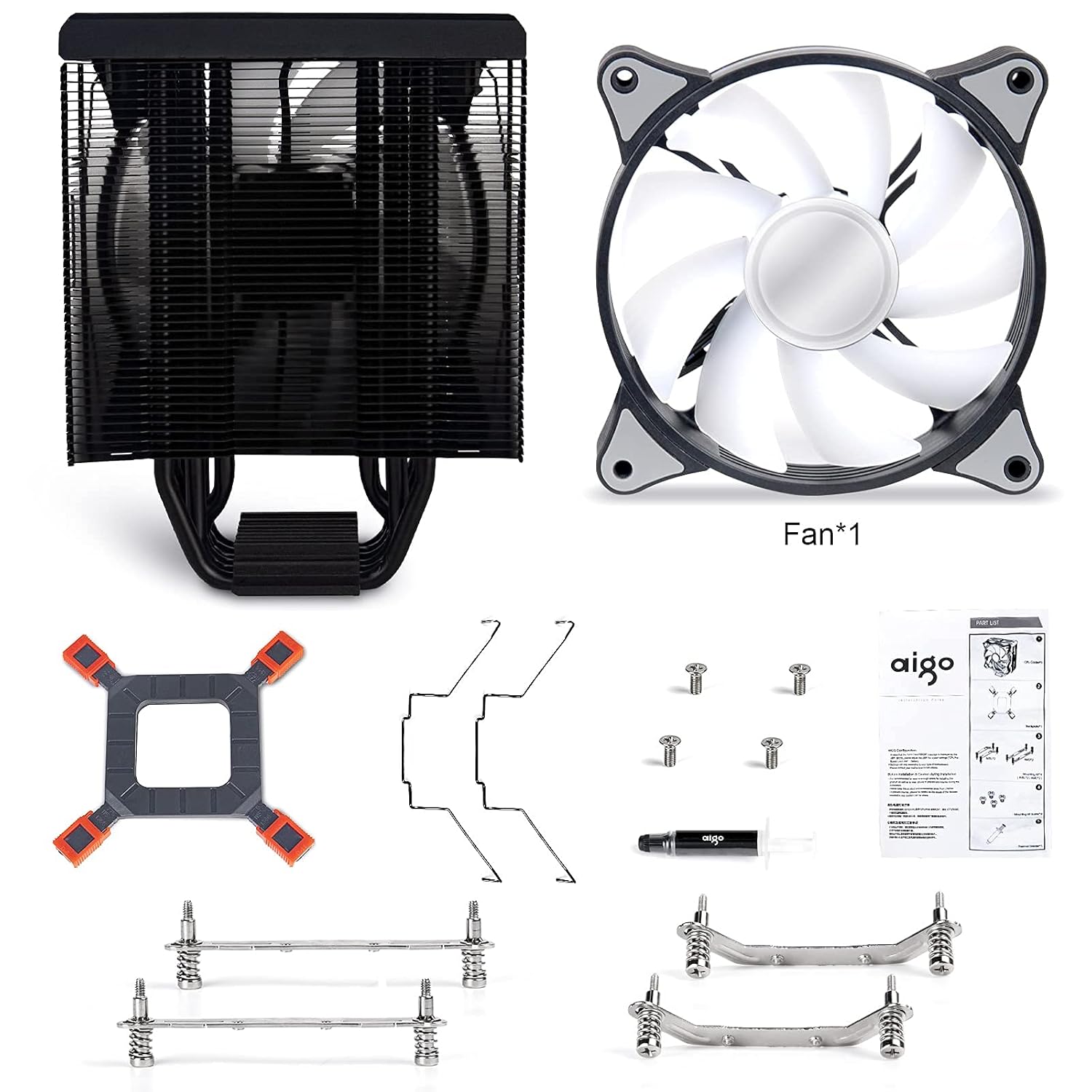

รูปที่ 1: All components included with the aigo P6 CPU Air Cooler. This image displays the heatsink, fan, universal backplate, various mounting brackets for Intel and AMD, screws, thermal paste, and fan clips.

การติดตั้งและการตั้งค่า

Follow these steps carefully for proper installation of your aigo P6 CPU Air Cooler. Ensure your system is powered off and unplugged before starting.

1. เตรียมเมนบอร์ด

Depending on your CPU socket type (Intel or AMD), you will use different mounting hardware. The installation video below demonstrates both processes.

For Intel Sockets (LGA 775/115X/1200/1366)

1. Attach the Intel mounting brackets to the heatsink base using the provided screws. Ensure they are securely fastened.
2. Adjust the universal backplate to match your Intel socket's mounting holes. Insert the four standoffs through the backplate and the motherboard's CPU cooler mounting holes.
3. Apply a small amount of thermal paste to the center of your CPU's integrated heat spreader (IHS). A pea-sized or X-pattern application is generally sufficient.
4. Carefully place the heatsink onto the CPU, aligning the screws on the heatsink brackets with the standoffs on the motherboard. Tighten the screws in a diagonal pattern until snug, ensuring even pressure.

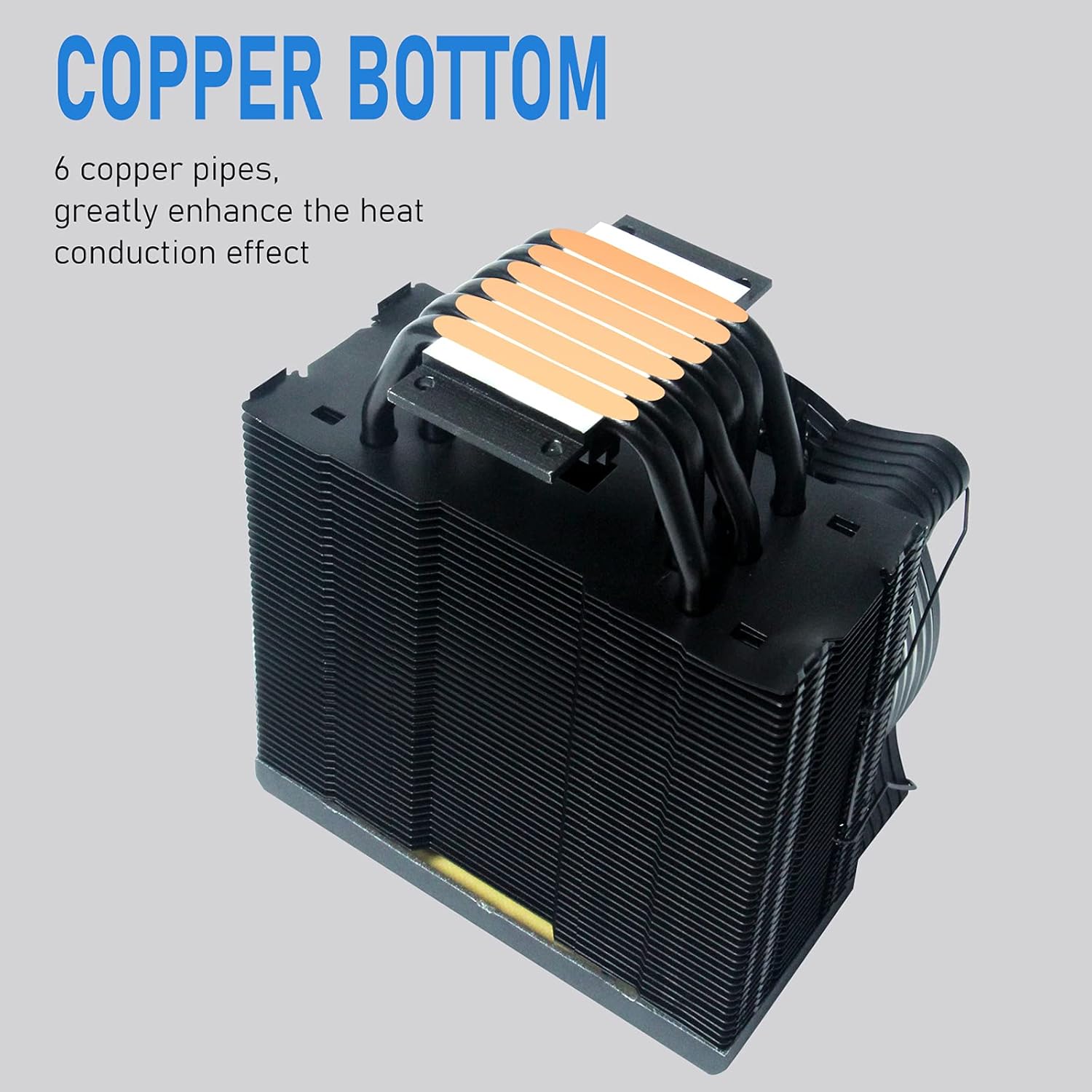

รูปที่ 2: The copper base of the aigo P6 CPU Air Cooler, showing the direct contact heat pipes. This surface makes direct contact with the CPU for efficient heat transfer.

For AMD Sockets (AM4/AM3+/AM3/AM2+/AM2)

1. Remove the existing plastic retention clips from the motherboard's CPU socket. Keep the original backplate if your motherboard has one.
2. Attach the AMD mounting brackets to the heatsink base using the provided screws. Ensure they are securely fastened.
3. Apply a small amount of thermal paste to the center of your CPU's integrated heat spreader (IHS). A pea-sized or X-pattern application is generally sufficient.
4. Carefully place the heatsink onto the CPU, aligning the screws on the heatsink brackets with the motherboard's original backplate screw holes. Tighten the screws in a diagonal pattern until snug, ensuring even pressure.

2. Install the Fan

Once the heatsink is securely mounted, attach the 120mm PWM fan to the heatsink using the provided fan clips. Ensure the fan is oriented to blow air through the heatsink fins towards the rear of your PC case for optimal airflow.

รูปที่ 3: The aigo P6 CPU Air Cooler with its 120mm PWM fan attached, showcasing the vibrant RGB lighting capabilities.

3. เชื่อมต่อสายเคเบิล

• Connect the 4-pin PWM fan cable to the "CPU_FAN" header on your motherboard.
• Connect the 3-pin Addressable RGB (ARGB) cable to a 5V 3-pin ARGB header on your motherboard. If your motherboard does not have a 5V 3-pin ARGB header, use the included ARGB controller and connect it to a SATA power connector from your power supply.

รูปที่ 4: ภาพระยะใกล้ view of the 3-pin ARGB connector and 4-pin PWM connector for the aigo P6 CPU Air Cooler. These are essential for fan speed control and lighting synchronization.

คำแนะนำการใช้งาน

Fan Control (PWM)

The 120mm fan supports Pulse Width Modulation (PWM), allowing your motherboard to automatically control the fan speed based on CPU temperature. This ensures optimal cooling performance while minimizing noise. You can typically adjust fan curves and settings within your motherboard's BIOS/UEFI or through manufacturer-provided software.

• ความเร็วพัดลม: 800-1600 รอบต่อนาที ± 20%
• การไหลเวียนของอากาศ: 74 CFM (สูงสุด)
• ระดับเสียง: 14-25.8 เดซิเบล(เอ)

แสง RGB ที่สามารถระบุตำแหน่งได้

The integrated Addressable RGB lighting provides vibrant and customizable lighting effects. Control of the ARGB lighting depends on your connection method:

• การซิงค์เมนบอร์ด: If connected to a 5V 3-pin ARGB header, you can control the lighting effects using your motherboard's RGB software (e.g., ASUS Aura Sync, MSI Mystic Light Sync, Gigabyte RGB Fusion, ASRock Polychrome Sync).
• ตัวควบคุม ARGB: If using the included ARGB controller, you can cycle through various lighting modes and colors using the physical buttons on the controller. Refer to the controller's specific instructions for detailed operation.

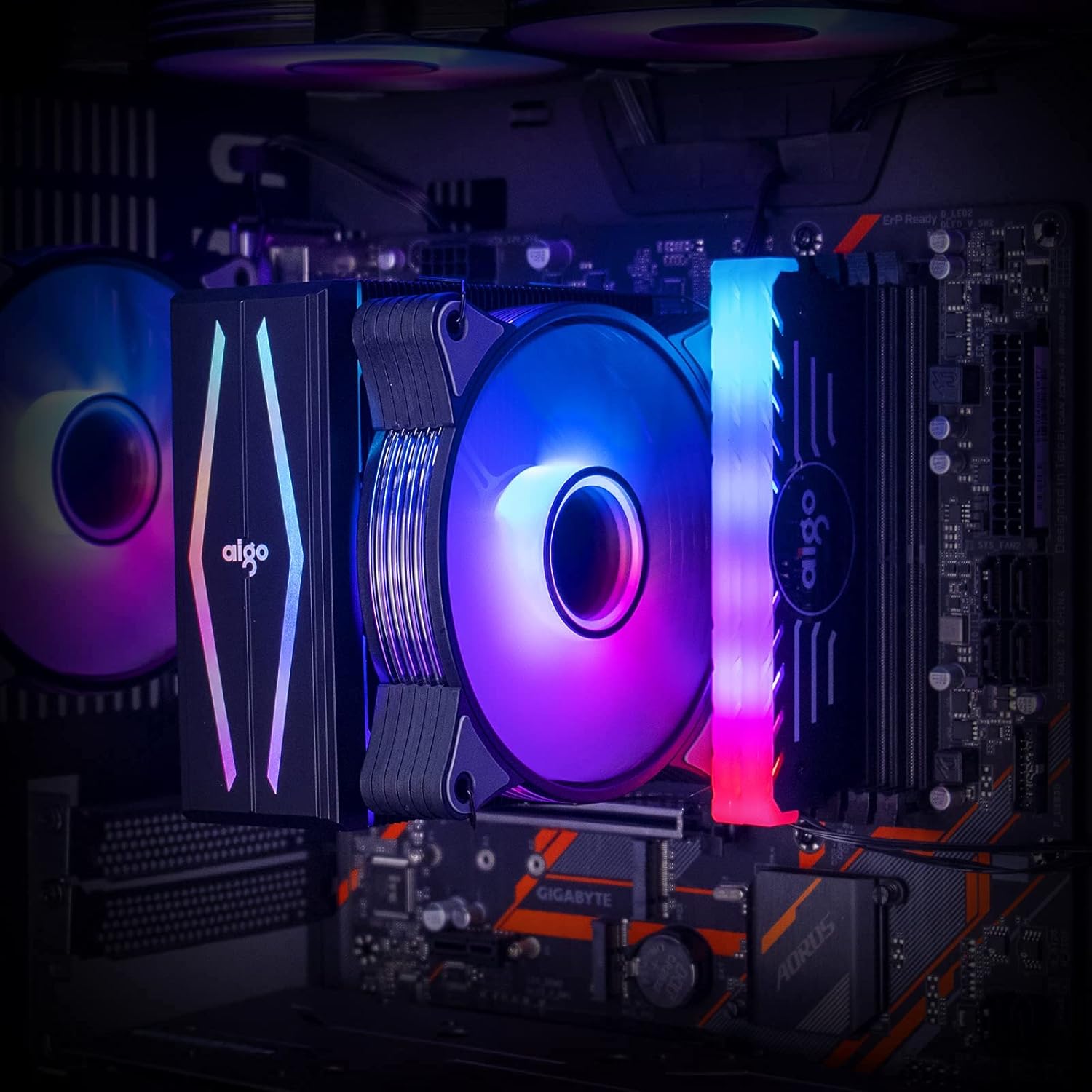

รูปที่ 5: The aigo P6 CPU Air Cooler installed within a computer system, demonstrating its illuminated fan and top cover, contributing to the overall aesthetic of the build.

การซ่อมบำรุง

การบำรุงรักษาตามปกติจะช่วยให้มั่นใจได้ถึงอายุการใช้งานที่ยาวนานและประสิทธิภาพการทำงานของตัวระบายความร้อน CPU ของคุณอย่างเหมาะสมที่สุด

• การทำความสะอาดฝุ่น: ควรทำความสะอาดฝุ่นจากครีบระบายความร้อนและใบพัดลมเป็นระยะ โดยใช้ลมเป่าหรือแปรงขนนุ่ม ตรวจสอบให้แน่ใจว่าพัดลมไม่หมุนขณะทำความสะอาดเพื่อป้องกันความเสียหายต่อตลับลูกปืน
• น้ำยาระบายความร้อน: Reapply thermal paste if you remove the cooler from the CPU. Old thermal paste can dry out and reduce cooling efficiency.
• การตรวจสอบพัดลม: Check the fan for any unusual noises or wobbling. If the fan is damaged or excessively noisy, consider replacing it.

การแก้ไขปัญหา

ข้อมูลจำเพาะ

รูปที่ 6: Detailed dimensions of the aigo P6 CPU Air Cooler, including height, width, and depth measurements for compatibility assessment within PC cases.

การรับประกันและการสนับสนุน

The aigo P6 CPU Air Cooler is covered by the standard manufacturer's warranty. For specific warranty terms, technical support, or service inquiries, please refer to the official aigo webหรือติดต่อฝ่ายสนับสนุนลูกค้าโดยตรง โปรดเก็บหลักฐานการซื้อไว้เพื่อใช้ในการเคลมประกัน

คุณสามารถหาข้อมูลเพิ่มเติมและรายละเอียดการติดต่อได้ที่ aigo Store.
