1. บทนำ
This manual provides essential information for the safe and efficient operation of the DAVITU Leadshine 57HSM24-E1 Hybrid Servo Motor. Please read this manual thoroughly before installation, operation, or maintenance to ensure proper use and prevent damage to the product or injury to personnel. Keep this manual for future reference.
2. ข้อมูลด้านความปลอดภัย
คำเตือน: การไม่ปฏิบัติตามคำแนะนำด้านความปลอดภัยเหล่านี้ อาจส่งผลให้เกิดไฟฟ้าช็อต ไฟไหม้ การบาดเจ็บสาหัส หรือเสียชีวิตได้
- Ensure all power is disconnected before performing any installation, wiring, or maintenance.
- เฉพาะบุคลากรที่มีคุณสมบัติเท่านั้นที่ควรติดตั้งและซ่อมบำรุงอุปกรณ์นี้
- Do not operate the motor in environments with flammable gases, liquids, or explosive dust.
- Protect the motor from moisture, dust, and corrosive substances.
- ตรวจสอบให้แน่ใจว่ามีสายดินที่เหมาะสมเพื่อป้องกันอันตรายจากไฟฟ้า
- Avoid touching the motor during or immediately after operation, as it may be hot.
3. สินค้าหมดview
The DAVITU Leadshine 57HSM24-E1 is a high-performance hybrid servo motor designed for precision motion control applications. It integrates a 1000-line encoder for accurate position feedback and offers a 2.4Nm holding torque with an 8mm shaft. This motor is suitable for use with H2-506 series drives.

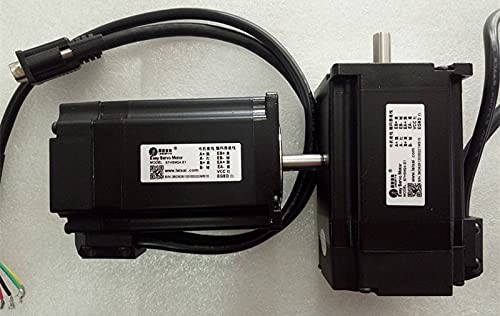

รูปที่ 3.1 : ด้านหน้า view of the DAVITU Leadshine 57HSM24-E1 Hybrid Servo Motor. This image shows the motor body, shaft, and connector for the encoder and power cables.
4. การตั้งค่า
4.1. การติดตั้งทางกล
- Ensure the mounting surface is flat, rigid, and free from vibrations.
- Align the motor shaft with the load carefully to avoid excessive radial or axial forces.
- Secure the motor using appropriate screws and torque specifications for the mounting holes.
- Verify that there is adequate clearance for ventilation around the motor.
4.2. การเดินสายไฟฟ้า
Refer to the wiring diagram provided with your H2-506 drive for specific connections. General wiring steps include:
- การเชื่อมต่อไฟฟ้า: Connect the motor power cables to the drive's motor output terminals (U, V, W). Ensure correct phase sequence.
- การเชื่อมต่อตัวเข้ารหัส: Connect the 1000-line encoder cable to the drive's encoder input port. Pay close attention to pin assignments (A+, A-, B+, B-, Z+, Z-, VCC, GND).
- การต่อลงดิน: Connect the motor's ground terminal to the system's protective earth ground.
- Double-check all connections for tightness and correct polarity before applying power.
5. คู่มือการใช้งาน
- การเพิ่มพลังเริ่มต้น: After verifying all connections, apply power to the H2-506 drive. Observe the drive's status indicators.
- การกำหนดค่าพารามิเตอร์: Configure the drive parameters according to your application requirements and the motor's specifications (e.g., motor type, encoder resolution, current limits). Refer to the H2-506 drive manual for detailed parameter settings.
- ทดสอบการทำงาน: Perform a low-speed test run without load to confirm correct motor rotation and encoder feedback.
- การดำเนินการโหลด: Gradually increase the load and speed, monitoring motor temperature and performance.
- หยุดฉุกเฉิน: Familiarize yourself with the emergency stop procedure for your system.
6. การบำรุงรักษา
Regular maintenance ensures the longevity and reliable operation of your hybrid servo motor.
- การทำความสะอาด: Keep the motor free from dust, debris, and oil. Use a soft, dry cloth for cleaning. Do not use solvents that may damage the motor's finish or internal components.
- การตรวจสอบ: Periodically inspect the motor for signs of wear, damage, or loose connections. Check cables for fraying or insulation damage.
- การระบายอากาศ : Ensure cooling fins are clear of obstructions to maintain proper heat dissipation.
- Bearing Life: The motor bearings are typically sealed and lubricated for life under normal operating conditions. If unusual noise or vibration occurs, consult a qualified technician.
7 การแก้ไขปัญหา
| ปัญหา | สาเหตุที่เป็นไปได้ | สารละลาย |
|---|---|---|
| Motor does not move or rotates erratically. | Incorrect wiring, insufficient power, drive fault, incorrect parameters. | Check all wiring connections. Verify power supply. Check drive error codes. Review drive parameters. |
| มอเตอร์ร้อนเกินไป | Excessive load, insufficient ventilation, incorrect current settings. | Reduce load. Ensure proper airflow. Adjust drive current settings. |
| การสั่นสะเทือนหรือเสียงรบกวนมากเกินไป | Misalignment, loose mounting, damaged bearings, resonance. | Check mechanical alignment. Tighten mounting screws. Inspect bearings. Adjust drive's anti-resonance parameters. |
| Loss of position accuracy. | Encoder cable issue, encoder damage, mechanical slippage. | Check encoder cable for damage or loose connections. Inspect encoder. Verify mechanical coupling. |
หากขั้นตอนการแก้ไขปัญหาไม่สามารถแก้ไขปัญหาได้ โปรดติดต่อฝ่ายสนับสนุนด้านเทคนิค
8. ข้อมูลจำเพาะ
| คุณสมบัติ | ข้อมูลจำเพาะ |
|---|---|
| แบบอย่าง | 57HSM24-E1 |
| ยี่ห้อ | DAVITU (Leadshine component) |
| โฮลดิ้งแรงบิด | 2.4 นิวตันเมตร |
| ความละเอียดของตัวเข้ารหัส | 1000 lines (4000 counts/revolution) |
| เส้นผ่านศูนย์กลางเพลา | 8 มม. |
| ไดรฟ์ที่เข้ากันได้ | H2-506 series (or equivalent hybrid servo drives) |
| ผู้ผลิต | ดาวิตู |
| หมายเลขชิ้นส่วน | DVT-7838D66279818D52EB6668CBCEAF94F7 |
| ASIN | B09FSWK8RX |
| วันที่พร้อมใช้งานครั้งแรก | 26 มีนาคม 2023 |
9. การรับประกันและการสนับสนุน
This product is covered by a standard manufacturer's warranty against defects in materials and workmanship. For specific warranty terms and conditions, please refer to the documentation provided at the time of purchase or contact your vendor.
For technical support, troubleshooting assistance, or warranty claims, please contact DAVITU customer service through your purchase platform or the official DAVITU website. Please have your model number (57HSM24-E1) and purchase details ready when contacting support.
