This manual provides instructions for the setup, operation, and maintenance of your Belkin USB-C 14-Port Triple Display Docking Station. This docking station is designed to expand the connectivity of your USB-C enabled laptop, including Chromebooks and Windows PCs, by providing multiple ports for peripherals, external displays, and power delivery.

The docking station allows you to create an organized workspace with enhanced connectivity, supporting up to three external displays (on compatible Windows hosts) and delivering up to 65W of power to your laptop. It offers data transfers at speeds up to 10 Gbit/s and is certified compatible with Chromebook devices, allowing firmware updates directly from Chrome OS.

2. สินค้าหมดview

The Belkin USB-C 14-Port Triple Display Docking Station offers a comprehensive set of ports to connect various devices to your laptop.

ภาพ: ด้านหน้าและด้านหลัง view of the Belkin USB-C 14-Port Docking Station with all ports clearly labeled and numbered for identification.

Port Layout and Functions:

1. 1. ปุ่มเพาเวอร์: Turns the docking station on or off.
2. 2. USB-C Port (MFDP): Multi-Function DisplayPort for video output.
3. 3. อินพุต/เอาต์พุตเสียง: 3.5mm jack for headphones or microphone.
4. 4. USB-A Port (10 Gbit/s with BC 1.2 and Apple 2.4A Charger): High-speed USB-A port with charging capabilities.
5. 5. USB-C Port (1 upstream, 1 downstream) (10 Gbit/s): One port for connecting to the host laptop (upstream) and one for connecting USB-C peripherals (downstream).
6. 6. USB-A 2.0 Ports (480 Mbit/s with 5 V/0.5 A): Standard USB-A ports for connecting peripherals.
7. 7. USB-A Ports (10 Gbit/s with 5 V/0.9 A): High-speed USB-A ports for data transfer and charging.
8. 8. Gigabit Ethernet Port: สำหรับการเชื่อมต่อเครือข่ายแบบใช้สาย
9. 9. ดิสเพลย์พอร์ต 1.4: Video output ports for external monitors.
10. 10. HDMI 2.0: Video output ports for external monitors.
11. 11. กำลังไฟเข้า: Connects to the included 135W power adapter.

3. คำแนะนำในการตั้งค่า

1. เชื่อมต่อพลังงาน: Plug the included 135W power adapter into the "Power Input" port (11) on the rear of the docking station and then into a wall outlet.
2. เชื่อมต่อกับโฮสต์แล็ปท็อป: Use the provided USB-C to USB-C cable to connect your laptop's USB-C port to the upstream USB-C port (5) on the docking station.
3. เชื่อมต่อจอแสดงผล:
   • For HDMI displays, connect HDMI cables from your monitors to the HDMI 2.0 ports (10) on the docking station.
   • For DisplayPort displays, connect DisplayPort cables from your monitors to the DisplayPort 1.4 ports (9) on the docking station.
   • For additional display options, use the USB-C (MFDP) port (2) with a compatible adapter or cable.


   Image: A laptop connected to the docking station, which in turn is connected to three external monitors, demonstrating a multi-display setup.

4. เชื่อมต่ออุปกรณ์ต่อพ่วง: Plug your USB devices (keyboard, mouse, external hard drives, etc.) into the available USB-A (4, 6, 7) and USB-C (5) ports.
5. เชื่อมต่อเครือข่าย: For a wired internet connection, connect an Ethernet cable from your router or modem to the Gigabit Ethernet port (8).
6. เชื่อมต่อเสียง: If desired, connect headphones or speakers to the 3.5mm audio input/output port (3).
7. เปิดเครื่อง: Press the power button (1) on the front of the docking station. The indicator light should illuminate.

4. คู่มือการใช้งาน

การดำเนินการทั่วไป:

• Once connected, your laptop should automatically detect the docking station and connected peripherals.
• For display settings, refer to your operating system's display configuration options (e.g., Windows Display Settings, Chrome OS Display Settings) to extend or duplicate your screen.
• The docking station provides up to 65W of Power Delivery 3.0 to your connected laptop, allowing it to charge while in use.
• Data transfer speeds up to 10 Gbit/s are supported on compatible USB-C and USB-A ports.

การจ่ายพลังงาน:

The docking station supports Power Delivery 3.0, providing up to 65W of power to your connected USB-C laptop. This allows for efficient charging of your laptop and connected accessories through a single USB-C cable connection to the dock.

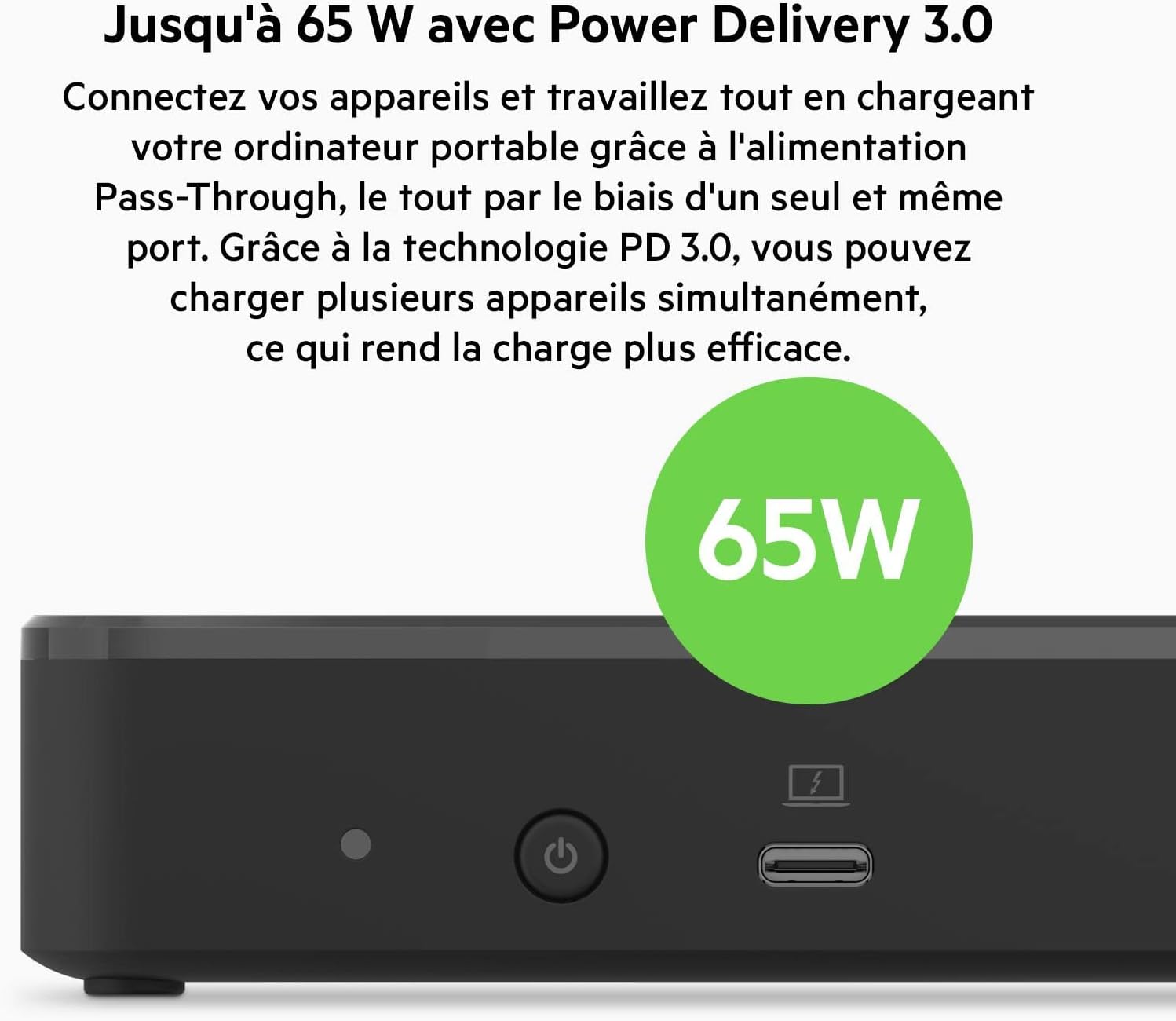

ภาพ: ภาพระยะใกล้ view of the docking station highlighting the 65W Power Delivery capability, indicated by a green circle with "65W".

5. การกำหนดค่าการแสดงผล

The docking station supports multiple external displays. The maximum number and resolution of displays depend on your host laptop's capabilities and operating system.

• Windows PCs: Connect up to three Full HD displays on select Windows host devices with MST (Multi-Stream Transport) functionality. Up to two 4K displays can be connected.
• Chromebooks: Supports up to two additional displays via HDMI or DisplayPort. Firmware updates can be installed directly from Chrome OS for optimal connectivity.

Image: A Chromebook connected to the docking station, extending its display across two external monitors, one showing the Chrome OS desktop and the other a video conference.

6. ความเข้ากันได้

This docking station is certified compatible with Chromebook devices and functions seamlessly with Chrome OS. It also works with a wide range of USB-C compatible Windows PCs, including XPS models.

Image: The Belkin docking station prominently displaying the "Works With Chromebook" certification logo, indicating full compatibility with Chrome OS devices.

Image: The docking station placed between an open Chromebook and an open Windows laptop, illustrating its compatibility with both operating systems.

7. ข้อมูลจำเพาะ

8 การแก้ไขปัญหา

หากคุณพบปัญหาเกี่ยวกับแท่นวาง โปรดดูขั้นตอนการแก้ไขปัญหาทั่วไปต่อไปนี้:

• ไม่มีไฟฟ้า:
  • Ensure the 135W power adapter is securely connected to the docking station and a working wall outlet.
  • Press the power button on the front of the dock to ensure it is turned on.
• ไม่มีการแสดงผล:
  • Verify that all display cables (HDMI, DisplayPort, USB-C) are securely connected to both the docking station and your monitors.
  • ตรวจสอบให้แน่ใจว่าจอภาพของคุณเปิดอยู่และตั้งค่าแหล่งอินพุตที่ถูกต้อง
  • Check your laptop's display settings to ensure external displays are detected and configured (extended, duplicated, or primary).
  • ลองเชื่อมต่อจอภาพทีละจอเพื่อแยกปัญหา
  • ตรวจสอบให้แน่ใจว่าไดรเวอร์การ์ดจอของแล็ปท็อปของคุณเป็นเวอร์ชันล่าสุด
• ไม่พบอุปกรณ์ต่อพ่วง:
  • Ensure USB devices are firmly plugged into the correct ports on the docking station.
  • Try connecting the device directly to your laptop to confirm it functions independently.
  • รีสตาร์ทแล็ปท็อปและแท่นวางเชื่อมต่อ
• แล็ปท็อปไม่ชาร์จ:
  • Confirm your laptop supports USB-C Power Delivery and is connected to the upstream USB-C port (5) on the dock.
  • Ensure the docking station's power adapter is connected and functioning.
• การเชื่อมต่อไม่ต่อเนื่อง:
  • ตรวจสอบให้แน่ใจว่าสายเคเบิลทั้งหมดมีคุณภาพสูงและเชื่อมต่ออย่างแน่นหนา
  • Avoid placing the docking station near sources of strong electromagnetic interference.
  • Update the docking station's firmware if available (especially for Chromebooks, directly from Chrome OS).

9. การบำรุงรักษา

To ensure the longevity and optimal performance of your Belkin USB-C 14-Port Triple Display Docking Station, follow these maintenance guidelines:

• การทำความสะอาด: Use a soft, dry, lint-free cloth to clean the exterior of the docking station. Do not use liquid cleaners or aerosol sprays.
• การระบายอากาศ : ควรวางแท่นวางในบริเวณที่มีอากาศถ่ายเทสะดวกเพื่อป้องกันความร้อนสูงเกินไป อย่าปิดกั้นช่องระบายอากาศใดๆ
• การจัดการสายเคเบิล: Keep cables organized and untangled to prevent damage to ports and connectors.
• พื้นที่จัดเก็บ: เมื่อไม่ได้ใช้งานเป็นเวลานาน ควรเก็บแท่นวางไว้ในที่แห้งและเย็น หลีกเลี่ยงแสงแดดโดยตรงและอุณหภูมิที่สูงหรือต่ำเกินไป
• อัพเดตเฟิร์มแวร์: Regularly check for and install any available firmware updates for the docking station, especially for Chromebook users, as these can improve compatibility and performance.

10. การรับประกันและการสนับสนุน

ข้อมูลการรับประกัน:

The Belkin USB-C 14-Port Triple Display Docking Station comes with a manufacturer's warranty of 2 years from the date of purchase. Please retain your proof of purchase for warranty claims.

การสนับสนุนลูกค้า:

For further assistance, technical support, or warranty inquiries, please visit the official Belkin support website or contact their customer service. You can typically find contact information and support resources on the Belkin webเว็บไซต์:

ฝ่ายสนับสนุนเบลคิน Webเว็บไซต์

Please have your product model number (INC003VFBK) and purchase details ready when contacting support.
