คู่มือการใช้งานมอเตอร์เก้าอี้ปรับเอนไฟฟ้า Okin รุ่น JLDQ-11 และ JLDQ.11.156.333P

1. บทนำ

This manual provides essential information for the safe and effective installation, operation, and maintenance of your Okin Model JLDQ-11 & JLDQ.11.156.333P Power Recliner Lift Chair Motor. Please read these instructions thoroughly before proceeding with installation or use.

2. สินค้าหมดview

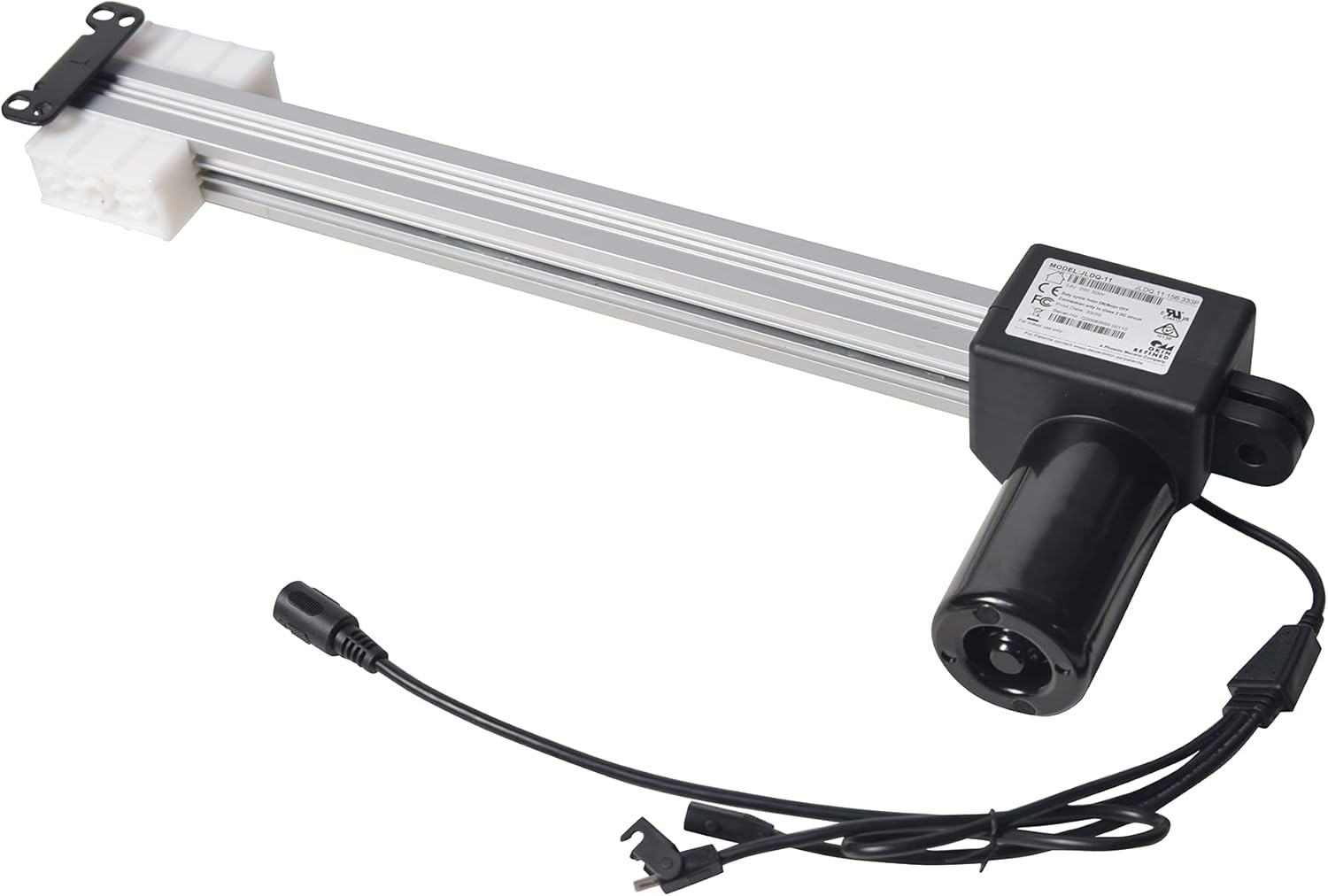

The Okin JLDQ.11.156.333P is a replacement actuator motor designed for power recliners and lift chairs. It is an original Okin JLDQ motor, suitable for replacing existing JLDQ.11.156.333P units.

คุณสมบัติหลัก:

• ประเภทมอเตอร์: Linear actuator for recliner mechanisms.
• ส่วนประกอบ: Consists of one motor and three distinct connectors.
• รูปร่าง: Black (PA) housing with a silver-white (aluminum) shaft.
• จังหวะ: 333มม.
• Minimum Dimensions (Shrink): 156มม.
• Maximum Dimensions (Extended): 489มม.
• ความจุในการรับน้ำหนัก: Push force: 650N, Pull force: 650N (approximately 146 lbs).
• ความถี่ในการทำงาน: On 1 minute / Off 8 minutes.
• ความเร็ว: 29VDC SMPS, 7 seconds without load.

3. ข้อมูลจำเพาะ

4. ข้อมูลด้านความปลอดภัย

ข้อควรระวังเพื่อความปลอดภัยที่สำคัญ:

• ความจุน้ำหนัก: This product has a maximum weight capacity of approximately 146 lbs (650N). Exceeding this weight capacity may result in reduced product performance or potential safety risks.
• พื้นผิวที่มั่นคง: Always ensure the chair is used on a stable, hard floor surface.
• Design Limits: Do not subject the motor or chair to forces exceeding its design limits.
• ความปลอดภัยทางไฟฟ้า: Ensure all electrical connections are secure and conform to local electrical codes. Disconnect power before performing any maintenance or installation.
• เด็กและสัตว์เลี้ยง: โปรดระวังอย่าให้เด็กและสัตว์เลี้ยงเข้าใกล้ชิ้นส่วนที่เคลื่อนไหวขณะใช้งาน

5. การติดตั้ง

This motor is designed as a direct replacement for Okin Model JLDQ.11.156.333P. Compatibility with other models or brands is not guaranteed due to variations in frame requirements, minimum install dimensions, stroke, and plug types. Verify your existing motor's brand and model number before installation.

ขั้นตอนการติดตั้ง:

1. การตระเตรียม: Disconnect the recliner from its power source. Position the recliner to access the motor area safely.
2. ระบุการเชื่อมต่อ: The motor set includes three types of connectors:
   • A 5-pin round plug for the switch hand control.
   • A 2-pin square plug with a clip for the power supply.
   • A 2-pin socket for a slaved motor (if applicable).
3. ถอดมอเตอร์เก่าออก: Carefully detach the old motor from the recliner frame. Retain all existing mounting hardware (bolts, nuts, pins) as this replacement motor does not typically include them.
4. ติดตั้งมอเตอร์ใหม่: Align the new Okin JLDQ.11.156.333P motor with the mounting points on the recliner frame. Secure it using the retained hardware. Ensure the motor is firmly attached and moves freely without obstruction.
5. การเชื่อมต่อสายไฟ: Connect the 5-pin round plug to the hand control, the 2-pin square plug to the power supply, and the 2-pin socket to any slaved motor if your recliner uses one. Ensure all connections are snug.
6. การดำเนินการทดสอบ: Once installed and wired, reconnect the recliner to power. Test the motor's function using the hand control to ensure smooth and complete extension and retraction.

บันทึก: If you are comfortable with basic mechanical tasks and have a socket wrench set and hex keys, you should be able to perform this installation. If unsure, consult a professional.

6. การดำเนินการ

Once correctly installed, the Okin JLDQ.11.156.333P motor operates in conjunction with your recliner's existing hand control. Pressing the appropriate buttons on the hand control will activate the motor, causing the recliner mechanism to extend or retract.

• Ensure the recliner is connected to a functional power outlet.
• Use the hand control to adjust the recliner to your desired position.
• Avoid continuous operation for more than 1 minute to prevent overheating. Allow an 8-minute rest period between extended uses.

7. การบำรุงรักษา

Regular maintenance helps ensure the longevity and optimal performance of your Okin recliner motor.

• การทำความสะอาด: The motor housing can be spot cleaned with a dry or slightly damp ผ้า. หลีกเลี่ยงการใช้สารเคมีที่รุนแรงหรือมีความชื้นมากเกินไป
• การตรวจสอบ: ตรวจสอบมอเตอร์และจุดเชื่อมต่อเป็นระยะๆ เพื่อดูว่ามีร่องรอยการสึกหรอ ความเสียหาย หรือสายไฟหลวมหรือไม่
• การหล่อลื่น: The internal components of the motor are factory-lubricated and generally do not require additional lubrication. If unusual noises occur, consult a professional.
• สภาพแวดล้อม : Ensure the motor is used in an indoor environment, as specified by the manufacturer.

8 การแก้ไขปัญหา

If your recliner motor is not functioning as expected, perform the following basic troubleshooting steps:

1. ตรวจสอบแหล่งจ่ายไฟ: Ensure the recliner is properly plugged into a working electrical outlet. Verify that the power supply unit (transformer) is receiving power and its indicator light (if present) is on.
2. Inspect Hand Control: Test the hand control for responsiveness. Sometimes, a faulty hand control can prevent the motor from operating.
3. ตรวจสอบการเชื่อมต่อ: Check all motor connections (5-pin for hand control, 2-pin for power, 2-pin for slaved motor) to ensure they are securely seated and not damaged.
4. ความเข้ากันได้ของมอเตอร์: Confirm that the installed motor is indeed the correct Okin JLDQ.11.156.333P model, especially if it's a recent replacement. Incompatible motors will not function correctly.
5. สิ่งกีดขวาง: Look for any physical obstructions preventing the recliner mechanism or motor rod from moving freely.

If these steps do not resolve the issue, it may indicate a more complex problem with the motor or electrical system. In such cases, it is recommended to contact a qualified technician or the manufacturer's support.

9. การรับประกันและการสนับสนุน

For warranty information or technical support regarding your Okin JLDQ.11.156.333P Power Recliner Lift Chair Motor, please refer to the documentation provided at the time of purchase or contact Okin customer service directly. Ensure you have your model number (JLDQ.11.156.333P) and any purchase details available when seeking support.

You can find more information about Okin products and support on their official channels or through authorized distributors.
