การแนะนำ
คู่มือผู้ใช้นี้ให้ข้อมูลสำคัญสำหรับการใช้งาน การบำรุงรักษา และการแก้ไขปัญหาอย่างปลอดภัยและมีประสิทธิภาพของระบบลับคมเปียก Scheppach TIGER5000S พร้อม Homekit โปรดอ่านคู่มือนี้อย่างละเอียดก่อนใช้งานครั้งแรก เพื่อให้มั่นใจถึงการใช้งานที่ถูกต้องและเพื่อให้ได้ผลลัพธ์การลับคมที่ดีที่สุด
การตั้งค่า
1. การแกะกล่องและการตรวจสอบส่วนประกอบ
นำชิ้นส่วนทั้งหมดออกจากบรรจุภัณฑ์อย่างระมัดระวัง ตรวจสอบว่าชิ้นส่วนทั้งหมดครบถ้วนและไม่เสียหาย บรรจุภัณฑ์ควรประกอบด้วย:
- เครื่องเจียรแบบเปียก Scheppach TIGER5000S
- หินบดคอรันดัม (เส้นผ่านศูนย์กลาง 200 มม.)
- ล้อขัดหนัง
- วางขัด
- เกจวัดมุม
- อุปกรณ์อเนกประสงค์ 70
- Homekit (อุปกรณ์ลับคมมีดเบอร์ 40 และ 60)
ภาพ: เครื่องลับคมเปียก Scheppach TIGER5000S แสดงพร้อมตัวเครื่องหลัก หินลับคม ล้อหนัง และอุปกรณ์เสริมต่างๆ สำหรับการลับคม รวมถึงเกจวัดมุม ครีมขัดเงา และอุปกรณ์อเนกประสงค์
2. การเติมน้ำลงในถังน้ำ
เครื่องเจียร TIGER5000S มีถังเก็บน้ำขนาดใหญ่ที่แข็งแรงทนทาน ซึ่งจำเป็นสำหรับการระบายความร้อนของหินเจียรและป้องกันไม่ให้ชิ้นงานร้อนเกินไป เติมน้ำสะอาดลงในถังก่อนใช้งาน ตรวจสอบให้แน่ใจว่าระดับน้ำเพียงพอที่จะทำให้หินเจียรเปียกอยู่เสมอขณะใช้งาน
ภาพ: มือที่กำลังเทน้ำลงในถังเก็บน้ำแบบรวมของระบบบด แสดงให้เห็นถึงกลไกการระบายความร้อนของหินบด
3. การเชื่อมต่อไฟฟ้า
เชื่อมต่อสายไฟเข้ากับเต้ารับไฟฟ้ากระแสสลับ 230 โวลต์มาตรฐาน ตรวจสอบให้แน่ใจว่าสวิตช์เปิดปิดอยู่ในตำแหน่ง 'ปิด' ก่อนเสียบปลั๊กเครื่อง
คำแนะนำการใช้งาน
1. การดำเนินงานทั่วไป
เครื่องลับคมมีด Scheppach TIGER5000S มาพร้อมมอเตอร์เหนี่ยวนำกำลังสูง 150 วัตต์ ขับเคลื่อนหินลับคมคอรันดัมขนาดเส้นผ่านศูนย์กลาง 200 มม. (ความละเอียด 220 กริด) และล้อลับคมหนังขนาด 200x30 มม. ด้วยความเร็ว 115 รอบต่อนาที การผสมผสานนี้ช่วยให้การลับคมแม่นยำและมีประสิทธิภาพ
2. การใช้เกจวัดมุม
เกจวัดมุมที่ให้มานั้นมีความสำคัญอย่างยิ่งต่อการตั้งมุมลับคมที่ถูกต้องสำหรับเครื่องมือของคุณ การตั้งมุมที่เหมาะสมจะช่วยให้ได้ความคมที่ดีที่สุดและยืดอายุการใช้งานของเครื่องมือ วางเครื่องมือลงในอุปกรณ์ลับคมที่เหมาะสม และใช้เกจวัดมุมเพื่อตรวจสอบมุมกับหินลับคม
ภาพ: ผู้ใช้งานสาธิตวิธีการใช้เกจวัดมุมเพื่อตั้งค่ามุมลับคมที่ต้องการสำหรับเครื่องมือบนระบบเจียรได้อย่างรวดเร็วและแม่นยำ
3. การลับคมด้วยอุปกรณ์อเนกประสงค์ 70 และ Homekit
อุปกรณ์อเนกประสงค์เบอร์ 70 เหมาะสำหรับการลับคมเครื่องมือมาตรฐานแบบตรงหลายชนิด ชุด Homekit ประกอบด้วยอุปกรณ์ลับคมเฉพาะ (เบอร์ 40 และ 60) ที่ออกแบบมาสำหรับการลับคมด้วยหินลับมีดแบบต่างๆ ยึดเครื่องมือของคุณให้แน่นในอุปกรณ์ที่เลือกก่อนทำการลับคม
ภาพ: อุปกรณ์อเนกประสงค์ที่ติดตั้งเข้ากับระบบลับคม พร้อมสำหรับการลับคมเครื่องมือตรงชนิดต่างๆ
4. การลับคมด้วยล้อหนังและครีมขัดเงา
หลังจากลับคมแล้ว ให้ใช้ล้อลับคมหนังที่ถอดได้เพื่อขจัดเสี้ยนและทำให้คมมีดเงางามอย่างสมบูรณ์แบบ ใช้ครีมขัดเงาที่ให้มาเล็กน้อยกับล้อลับคมหนังเพื่อผลลัพธ์ที่ดีที่สุด ขั้นตอนนี้จะช่วยปรับแต่งคมมีดและเพิ่มความคมยิ่งขึ้น
ภาพ: ผู้ใช้งานกำลังทาครีมขัดเงาลงบนล้อขัดหนัง ซึ่งใช้สำหรับขัดเงาชิ้นงานหลังจากเจียรเสร็จแล้ว
ภาพประกอบ: ล้อขัดหนังช่วยขจัดเสี้ยนได้อย่างมีประสิทธิภาพ ทำให้เครื่องมือมีความคมสมบูรณ์แบบ
5. ใบสมัคร Exampเลส
เครื่องลับคม Scheppach TIGER5000S มีความอเนกประสงค์และเหมาะสำหรับการลับคมเครื่องมือหลากหลายประเภท รวมถึง:
- เครื่องมือกลึงไม้
- กรรไกร
- ขวาน (ความยาวหัวขวานสูงสุด 170 มม.)
- มีด (ที่มีความยาวใบมีดตั้งแต่ 40 มม. ถึง 100 มม.)

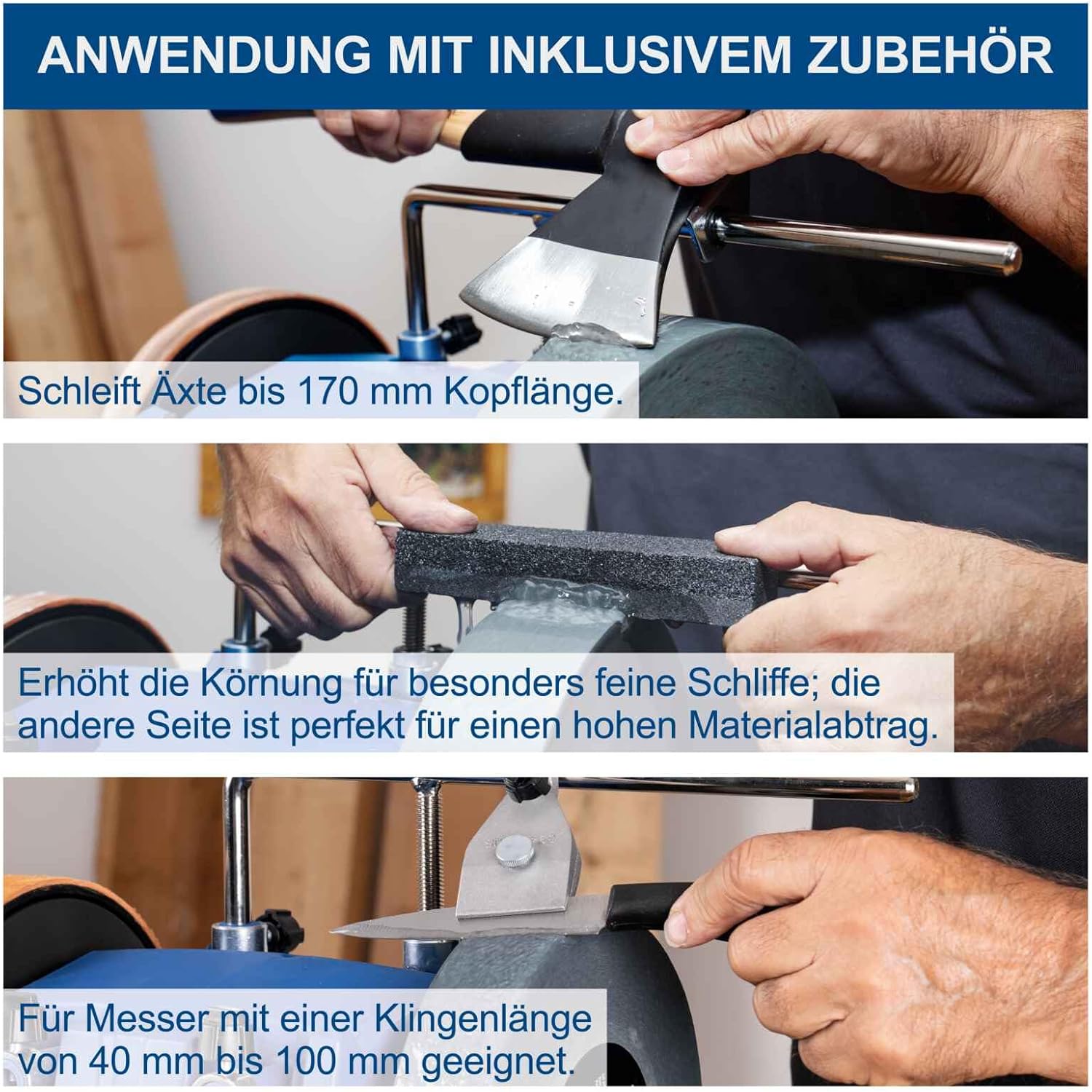

ภาพ: อดีตampตัวอย่างการใช้งานระบบการเจียร ได้แก่ เครื่องมือกลึงไม้ กรรไกร ขวาน และมีด
ภาพ: ระบบนี้สามารถลับคมขวานที่มีหัวยาวได้ถึง 170 มม.
ภาพประกอบ: เหมาะสำหรับมีดที่มีความยาวใบมีดตั้งแต่ 40 มม. ถึง 100 มม.
การซ่อมบำรุง
1. การทำความสะอาด
ทำความสะอาดเครื่องเป็นประจำหลังใช้งาน เช็ดทำความสะอาดภายนอกด้วยน้ำยาทำความสะอาดamp ผ้า. ตรวจสอบให้แน่ใจว่าไม่มีเศษผงจากการเจียรตกค้างอยู่ในถังน้ำหรือรอบๆ หินเจียร
2. การดูแลรักษาหินเจียร
เมื่อเวลาผ่านไป หินลับคมอาจไม่เรียบเสมอกัน ให้ใช้หินปรับระดับ (ถ้ามี หรือได้รับการแนะนำจาก Scheppach) เพื่อปรับระดับพื้นผิวของหินลับคมให้เรียบเสมอกันอีกครั้ง เพื่อให้มั่นใจได้ว่าผลลัพธ์การลับคมมีความสม่ำเสมอ
3.การบำรุงรักษาถังเก็บน้ำ
ควรเทน้ำทิ้งและทำความสะอาดถังเก็บน้ำเป็นประจำเพื่อป้องกันการเจริญเติบโตของสาหร่ายและการสะสมของเศษผงจากการเจียร ควรใช้น้ำสะอาดในการลับคมทุกครั้ง
การแก้ไขปัญหา
หากคุณพบปัญหาใดๆ กับเลื่อยวงเดือน Scheppach TIGER5000S โปรดพิจารณาแนวทางแก้ไขทั่วไปต่อไปนี้:
- เครื่องไม่เริ่มทำงาน: ตรวจสอบว่าสายไฟเสียบเข้ากับเต้ารับที่ใช้งานได้อย่างแน่นหนาแล้ว และตรวจสอบให้แน่ใจว่าสวิตช์เปิดปิดอยู่ในตำแหน่ง 'เปิด'
- หินลับมีดหมุนไม่ตรงแนว: ตรวจสอบให้แน่ใจว่าหินเจียรยึดแน่นและขันแน่นดีแล้ว หากยังโยกเยกอยู่ อาจต้องปรับแนวหินเจียรใหม่โดยใช้หินปรับระดับ
- ผลลัพธ์การปรับความคมชัดไม่ดี: ตรวจสอบให้แน่ใจว่าได้ตั้งมุมลับคมที่ถูกต้องโดยใช้เกจวัดมุมแล้ว ตรวจสอบให้แน่ใจว่าหินลับคมเปียกและสะอาดเพียงพอ เครื่องมืออาจต้องการการลับคมหลายครั้งหรือเทคนิคการลับคมที่แตกต่างออกไป
- เสี้ยนมากเกินไป: ควรใช้ล้อลับคมหนังร่วมกับน้ำยาขัดเงาหลังจากลับคมเสร็จ เพื่อขจัดเสี้ยนได้อย่างมีประสิทธิภาพ
สำหรับปัญหาที่เกิดขึ้นอย่างต่อเนื่องซึ่งไม่ได้กล่าวถึงในที่นี้ โปรดติดต่อฝ่ายบริการลูกค้าของ Scheppach
ข้อมูลจำเพาะ
| ผู้ผลิต | Scheppach |
| หมายเลขรุ่น | 5903205903 |
| ขนาดสินค้า (กว้าง x ยาว x สูง) | 29 x 33 x 27 ซม. |
| น้ำหนัก | 8.9 กิโลกรัม |
| สี | สีฟ้า |
| สไตล์ | Tiger 5000s พร้อม Homekit |
| วัสดุ | เหล็กอัลลอย (ตัวเครื่อง), อลูมิเนียม (ด้ามจับ/คันโยก) |
| ประเภทพลังงาน | สายไฟ |
| เล่มที่tage | 230 โวลต์ (AC) |
| พลัง | 150 วัตต์ |
| เส้นผ่าศูนย์กลางหินเจียร | 200 มม. |
| เม็ดกรวดหินเจียร | 220 (ละเอียดมาก) |
| ขนาดของล้อขัดหนัง | 200 x 30 มม. |
| ความเร็วในการหมุน | 115 รอบ/นาที |
| ส่วนประกอบที่รวมอยู่ | ระบบบดเปียก Tiger 5000s พร้อม HomeKit |
การรับประกันและการสนับสนุน
สำหรับข้อมูลเกี่ยวกับเงื่อนไขการรับประกัน การจัดหาอะไหล่ หรือการสนับสนุนทางเทคนิค โปรดดูเอกสารที่แนบมากับสินค้าที่ซื้อ หรือเยี่ยมชมเว็บไซต์อย่างเป็นทางการของ Scheppach webข้อมูลเกี่ยวกับความพร้อมของอะไหล่สำหรับผลิตภัณฑ์นี้ยังไม่สามารถหาได้จากข้อมูลจำเพาะทั่วไปของผลิตภัณฑ์ในขณะนี้
หากต้องการความช่วยเหลือโดยตรง คุณสามารถติดต่อฝ่ายบริการลูกค้าของ Scheppach ผ่านช่องทางอย่างเป็นทางการของบริษัทได้
