1. บทนำ
This manual provides detailed instructions for the installation, operation, and maintenance of your DALY Smart BMS Li-ion 13S 48V 100A with Programmable Bluetooth Module. This Battery Management System is designed to protect lithium batteries, ensuring their safe and efficient operation.
คุณสมบัติที่สำคัญ ได้แก่:
- Fully programmable smart BMS with Bluetooth connectivity for Android and iPhone applications.
- Common port for both charge and discharge, supporting up to 100A continuous discharge and 50A charge current.
- High-precision detection for over-charge, over-discharge, and voltagอี สมดุล
- Protection against over-current, over-voltage, and low-temperature charging (down to -1°C).
- Precise State of Charge (SOC) calculation with automatic learning function.
- Automatic battery charging and static balance functions.
- Mobile phone software for monitoring battery status and parameter settings via Bluetooth.
Figure 1: DALY Smart BMS with Bluetooth module and connection cables.
2. ข้อมูลด้านความปลอดภัย
- Do not charge at temperatures below -1°C.
- Avoid over-charging or over-discharging the battery.
- Be aware of potential interference with other wireless devices when using the Bluetooth module.
- Ensure all wiring connections are secure and correct before powering on the system. Incorrect wiring can cause damage to the BMS or battery.
- Always follow local regulations and safety standards when working with lithium batteries.
3. เนื้อหาบรรจุภัณฑ์
ตรวจสอบว่ามีรายการทั้งหมดอยู่ในแพ็คเกจ:
- SMART BMS unit (1)
- Balance wires (1 set)
- Bluetooth module (1) for Mobile APP (iOS & Android)
- UART cable (1) for PC connection
- English version wiring manual (1)

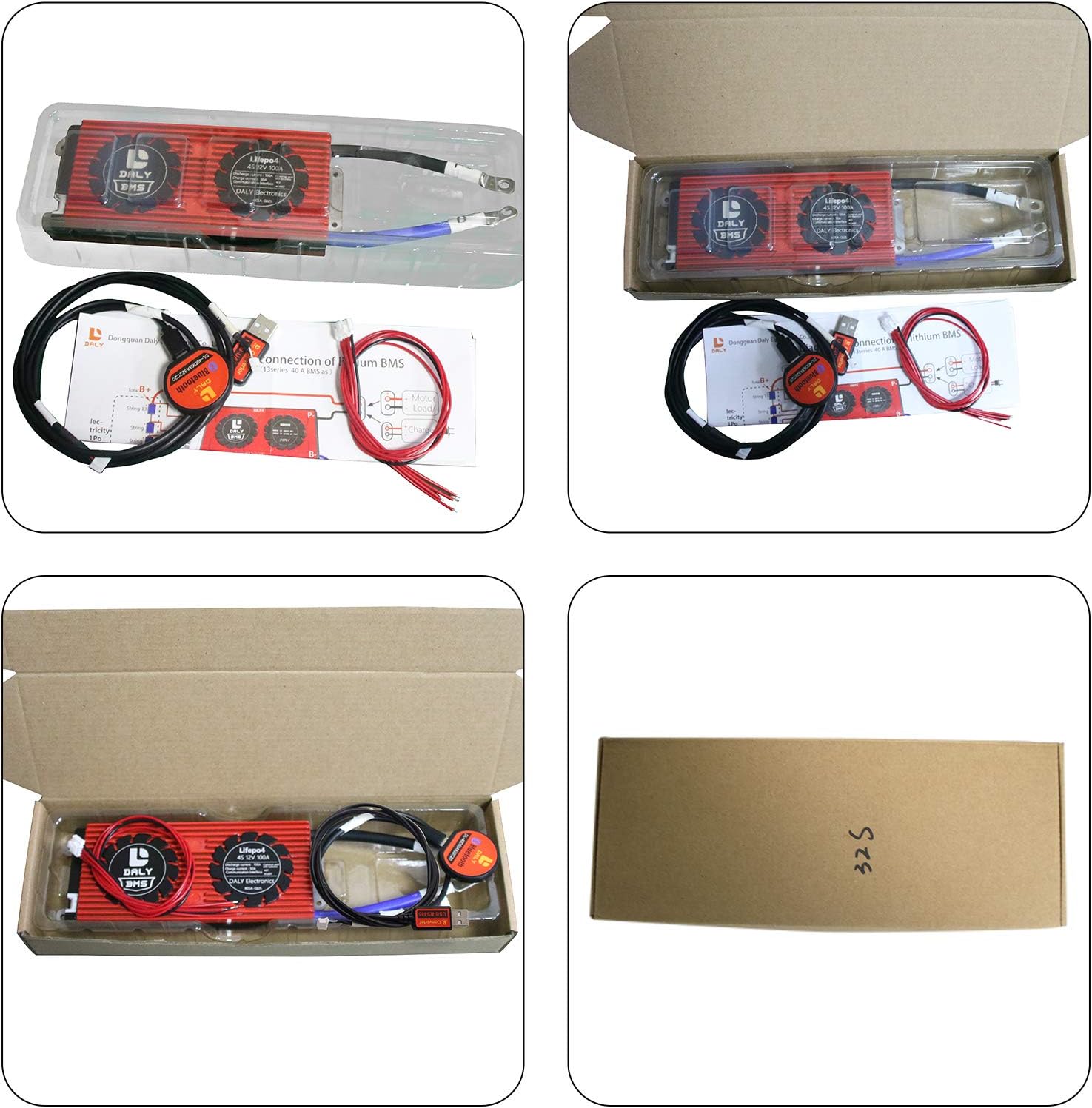

Figure 2: Typical package contents for the DALY Smart BMS.
4. การตั้งค่าและการติดตั้ง
4.1. แผนภาพการเดินสายไฟ
Refer to the following diagram for correct wiring of the BMS to your battery pack, motor/load, and charger. Ensure all connections are made accurately to prevent damage.
Figure 3: DALY Smart BMS wiring diagram.
หมายเหตุการเดินสายไฟที่สำคัญ:
- สายปรับสมดุล: Disconnect balance wires white end and BMS connection port before welding black and red balance wires on the battery pack. After confirming the balance wires are correctly welded and installed, connect them to the BMS.
- BMS Placement: Keep the BMS red cooling surface uncovered to ensure proper heat dissipation.
- เครื่องมือ: Recommended tools include a soldering machine (suggested 662°F/350°C), scissors, double-sided tape, tin wire, and a multimeter.
4.2 การเปิดใช้งานครั้งแรก
After connecting all wires, activate the smart BMS using one of the following methods:
- กดปุ่มเปิดใช้งานบนโมดูลบลูทูธ
- Connect a charger to the battery pack.
The internal resistance of the BMS should be approximately 0Ω (multimeter deviation 0.1Ω when conducted).
Video 1: Demonstrates the connection process and initial activation of the DALY Smart BMS. This video shows how to measure voltage between adjacent cables, connect the BMS, and activate it via the Bluetooth module button.
5. การดำเนินการ
5.1. Mobile App (Bluetooth)
The DALY Smart BMS can be monitored and configured via a mobile application available for iOS and Android devices. ค้นหา "Smart BMS" in your device's app store.
- Download and install the "Smart BMS" application.
- Open the app and connect to the corresponding Bluetooth device ID (e.g., DL-XXXXXXXX).
- ตั้งค่าเริ่มต้น: For the first power-on, the battery capacity must be set to the actual capacity of your battery pack. The initial password for parameter settings is 123456.
- การติดตาม: View real-time battery parameters such as total voltage, current, State of Charge (SOC), individual cell voltages, and temperature.
- การตั้งค่าพารามิเตอร์: Adjust protection parameters like over-charge/over-discharge voltage limits, over-current limits, and temperature protection settings.
Figure 4: Mobile app displaying real-time battery data.
Figure 5: Mobile app displaying protection functions and settings.
5.2. PC Software (UART)
For more advanced monitoring and configuration, connect the BMS to a computer using the provided UART cable. The PC software allows for detailed parameter adjustments and data logging.
The PC software interface provides a comprehensive view of battery status, including individual cell voltages, temperatures, and protection settings. You can also perform calibration and reset functions through this interface.
6. การบำรุงรักษา
6.1. Battery Balancing
The DALY Smart BMS features an automatic static balance function for the battery system. This helps to equalize the voltage across individual cells, prolonging battery life and improving performance. The balancing function is typically active during charging.
6.2. การจัดการอุณหภูมิ
The BMS includes programmable temperature protection. Ensure the BMS is installed in a location that allows for adequate airflow, especially around the red cooling surface, to prevent overheating during high current operation.
7 การแก้ไขปัญหา
ส่วนนี้จะกล่าวถึงปัญหาทั่วไปที่คุณอาจพบเจอขณะใช้งานระบบจัดการแบตเตอรี่อัจฉริยะ DALY Smart BMS
| ปัญหา | สาเหตุที่เป็นไปได้ | สารละลาย |
|---|---|---|
| BMS not activating / no power output. | Incorrect wiring, BMS not activated, low battery voltage. |
|
| แอปบลูทูธไม่ได้เชื่อมต่อ | Bluetooth module not powered, incorrect app, interference. |
|
| BMS shuts down unexpectedly. | Over-charge, over-discharge, over-current, or temperature protection triggered. |
|
| Inaccurate State of Charge (SOC) reading. | Incorrect battery capacity setting. |
|
8. ข้อมูลจำเพาะ
The following table details the specifications for the DALY Smart BMS Li-ion 13S 48V 100A model:
| คุณสมบัติ | รายละเอียด |
|---|---|
| ประเภทสินค้า | Li-ion 13S 48V 100A Smart BMS |
| อินเทอร์เฟซการสื่อสาร | UART, Bluetooth (Optional: CAN/RS485) |
| ปล่อยอย่างต่อเนื่องในปัจจุบัน | 100เอ |
| การป้องกันกระแสไฟเกิน | 150A ± 15A (Programmable) |
| กระแสไฟชาร์จต่อเนื่อง | 50เอ |
| ระบบป้องกันกระแสไฟเกิน | 150A ± 15A (Programmable) |
| คิดราคาแพงเกินไปVoltage Protection (per string) | 4.25V ± 0.05V (Programmable) |
| ปล่อยเกินVoltage Protection (per string) | 2.7V ± 0.1V (Programmable) |
| ชาร์จ Voltage | 54.6V (Programmable) |
| ขนาด (กว้าง x ยาว x สูง) | 166 มม. x 65 มม. x 24 มม. (6.54 x 2.56 x 0.94 นิ้ว) |
| น้ำหนักสินค้า | ~500g (1.27 pounds) |
| เกจวัดสายไฟขาออก | 7AWG |
| สายปรับสมดุล | 24AWG/350มม |
| วัสดุ | โลหะ, พลาสติก |
| คุณสมบัติพิเศษ | Programmable Protections and Precise SOC Calculation |
Figure 6: DALY Smart BMS dimensions and key specifications.
9. การสนับสนุนและการรับประกัน
For technical support, troubleshooting assistance, or warranty inquiries, please contact DALY customer service. Refer to the official DALY webเว็บไซต์หรือเอกสารการซื้อของคุณสำหรับรายละเอียดการติดต่อ
เก็บใบเสร็จรับเงินของคุณไว้เป็นหลักฐานการซื้อสำหรับการเรียกร้องการรับประกัน
