The DALY Smart BMS (Battery Management System) is designed for Li-ion 17S 60V 60A battery packs. It features a programmable Bluetooth module and a common port for both charging and discharging. This BMS provides essential protection functions and allows for real-time monitoring and parameter adjustments via a mobile application.
Figure 1: DALY Smart BMS with Bluetooth module and smartphone app interface.
คุณสมบัติหลัก:
- Supports up to 60A continuous discharge and 30A charge current. Suitable for high current applications.
- Programmable temperature protection: Stops current if battery temperature limits are exceeded.
- Programmable over-charge and over-discharge protection: Stops charging/discharging when voltage limits are reached.
- Programmable over-current protection: Stops charging/discharging if current exceeds limits.
- Integrated Bluetooth module for mobile app (iOS & Android) connectivity.
- UART cable for PC monitoring and parameter setting.
- SOC (State of Charge) calculation with automatic learning function.
- Automatic battery charge function or static balance function.
Figure 2: The DALY Smart BMS offers 12 protection functions including Bluetooth, programmable settings, over-charging, over-discharging, over-current, short-circuit, over-voltage, balance, NTC temperature, waterproof, moistureproof, fireproof, and dustproof features.
2. ข้อมูลด้านความปลอดภัย
Adherence to safety guidelines is crucial for the proper and safe operation of the DALY Smart BMS. Failure to follow these instructions may result in damage to the product, battery, or personal injury.
- Do not charge the battery pack at temperatures below -1°C.
- Always follow battery management guidelines to prevent over-charge, over-discharge, and voltagอี ความไม่สมดุล
- Keep the BMS and battery pack away from extreme temperatures and humidity.
- Ensure all wiring connections are secure and correct before operation. Incorrect wiring can cause damage.
- Only use the specified balance wires and cables provided with the BMS.
- Consult a qualified professional if you are unsure about any installation or operation steps.
3. การตั้งค่าและการติดตั้ง
Careful installation is essential for the correct functioning of your DALY Smart BMS. Please follow these steps precisely.
3.1 การเชื่อมต่อสายไฟ
- การตระเตรียม: Ensure all power sources are disconnected. Tools needed include a soldering machine (suggested 662°F/350°C), scissors, double-sided tape, tin wire, and a multimeter.
- สายปรับสมดุล: Disconnect balance wires from the BMS connection port. Connect the balance wires to your battery pack, ensuring correct polarity and sequence.
- BMS Connection: Connect the main negative (B-) and positive (P+) wires from the battery pack to the BMS.
- Balance Wire Reconnection: After confirming all balance wires are correctly welded and installed, connect them to the BMS connection port.
- NTC and Bluetooth Module: Plug in the NTC (temperature sensor) and Bluetooth module into their respective ports on the BMS.
- การเปิดใช้งาน: Press the button on the Bluetooth module to activate the smart BMS.
Figure 3: Wiring diagram showing connections for the DALY Smart BMS, battery pack, charger, and motor/load. Ensure balance wires are connected correctly from the last series to the first series of the battery cells.
3.2 การตั้งค่าแอปพลิเคชันบนมือถือ
- ดาวน์โหลดแอพ: ค้นหา ค้นหา "Smart BMS" ใน Huawei App Store หรือ Apple App Store แล้วดาวน์โหลดแอปพลิเคชัน
- เชื่อมต่อผ่านบลูทูธ: Open the Smart BMS app and connect to the corresponding Bluetooth device listed.
- การตั้งค่าพารามิเตอร์เริ่มต้น: For the first power-on, the battery capacity must be set to the actual capacity of your battery pack. The initial password for parameter changes is 123456.
Video 1: Official DALY Smart BMS setup and app connection guide. This video demonstrates the wiring process, activating the BMS, connecting to the mobile app, viewing battery parameters, and setting initial battery capacity.
4. คู่มือการใช้งาน
The DALY Smart BMS allows for comprehensive monitoring and control of your battery pack.
4.1 การตรวจสอบตามเวลาจริง
Use the "Smart BMS" mobile application to monitor battery status in real-time. This includes:
- สถานะการเรียกเก็บเงิน (SOC)
- กระแสไฟฟ้า (ชาร์จ/คายประจุ)
- เล่มที่tage (total and individual cell voltage)
- อุณหภูมิ
- Warning and fault messages
Figure 4: Real-time data monitoring via the DALY Smart BMS mobile application, showing SOC, current, voltage และอุณหภูมิ
4.2 การตั้งค่าพารามิเตอร์
The app allows you to adjust various protection parameters to suit your battery type and application. Always ensure you understand the implications of changing these settings.
- ปริมาตรเซลล์tage high/low protection limits.
- ปริมาณทั้งหมดtage high/low protection limits.
- Charge/discharge over-current protection limits.
- High/low temperature protection limits for charging and discharging.
- ยอดคงเหลือเริ่มต้นฉบับที่tage และปริมาตรดิฟเฟอเรนเชียลtage.
The BMS also supports PC monitoring via the UART cable, providing a detailed interface for advanced users to view และปรับแต่งพารามิเตอร์
5. การบำรุงรักษา
Regular maintenance ensures the longevity and optimal performance of your DALY Smart BMS and battery pack.
- การตรวจสอบการเชื่อมต่อ: Periodically inspect all wiring connections for tightness and corrosion. Loose connections can lead to poor performance or safety hazards.
- อัพเดตเฟิร์มแวร์: ตรวจสอบ DALY website or app for any available firmware updates for your BMS model. Updates can improve performance and add new features.
- สภาพแวดล้อม : Ensure the BMS is operated within its specified temperature and humidity ranges. Avoid exposure to direct sunlight, water, or excessive dust.
- การทำความสะอาด: Keep the BMS clean and free from dust and debris. Use a soft, dry cloth for cleaning. Do not use liquid cleaners.
- การสอบเทียบแบตเตอรี่: The BMS features automatic SOC calibration. For accurate readings, ensure the battery is fully charged periodically until the voltage reaches the high protection limit, allowing the BMS to recalibrate.
6 การแก้ไขปัญหา
ส่วนนี้จะกล่าวถึงปัญหาทั่วไปที่คุณอาจพบเจอขณะใช้งานระบบจัดการแบตเตอรี่อัจฉริยะ DALY Smart BMS
| ปัญหา | สาเหตุที่เป็นไปได้ | สารละลาย |
|---|---|---|
| BMS not activating / no power output |
|
|
| แอปบลูทูธไม่ได้เชื่อมต่อ |
|
|
| BMS shuts down unexpectedly |
|
|
| Inaccurate SOC or cell voltagการอ่านค่า |
|
|
7. ข้อมูลจำเพาะ
Detailed technical specifications for the DALY Smart BMS Li-ion 17S 60V 60A.
| คุณสมบัติ | รายละเอียด |
|---|---|
| ประเภทสินค้า | Li-ion 17S 60A Common Port with Balance |
| การสื่อสาร | UART, Bluetooth (Optional: CAN/RS485) |
| กระแสไฟปล่อย | 60A (ต่อเนื่อง) |
| กระแสไฟเกิน | 90A ± 9A (Programmable) |
| กระแสไฟชาร์จ | 30A (ต่อเนื่อง) |
| กระแสไฟเกิน | 90A ± 9A (Programmable) |
| คิดราคาแพงเกินไปVoltage | 4.25V ± 0.05V (per string, Programmable) |
| ปล่อยเกินVoltage | 2.7V ± 0.1V (per string, Programmable) |
| ชาร์จ Voltage | 71.4V (Programmable) |
| แบบอย่าง | R25T |
| ขนาด | 128 x 66 x 18 มม. (5.04 x 2.6 x 0.71 นิ้ว) |
| เกจวัดสายไฟขาออก | 16AWG |
| สายปรับสมดุล | 24AWG/350มม |
| น้ำหนัก | ~333 กรัม (12.8 ออนซ์) |
| วัสดุ | โพลีคาร์บอเนต (พีซี) |
| เทคโนโลยีการเชื่อมต่อ | บลูทูธ |
| แหล่งพลังงาน | ใช้พลังงานจากแบตเตอรี่ |

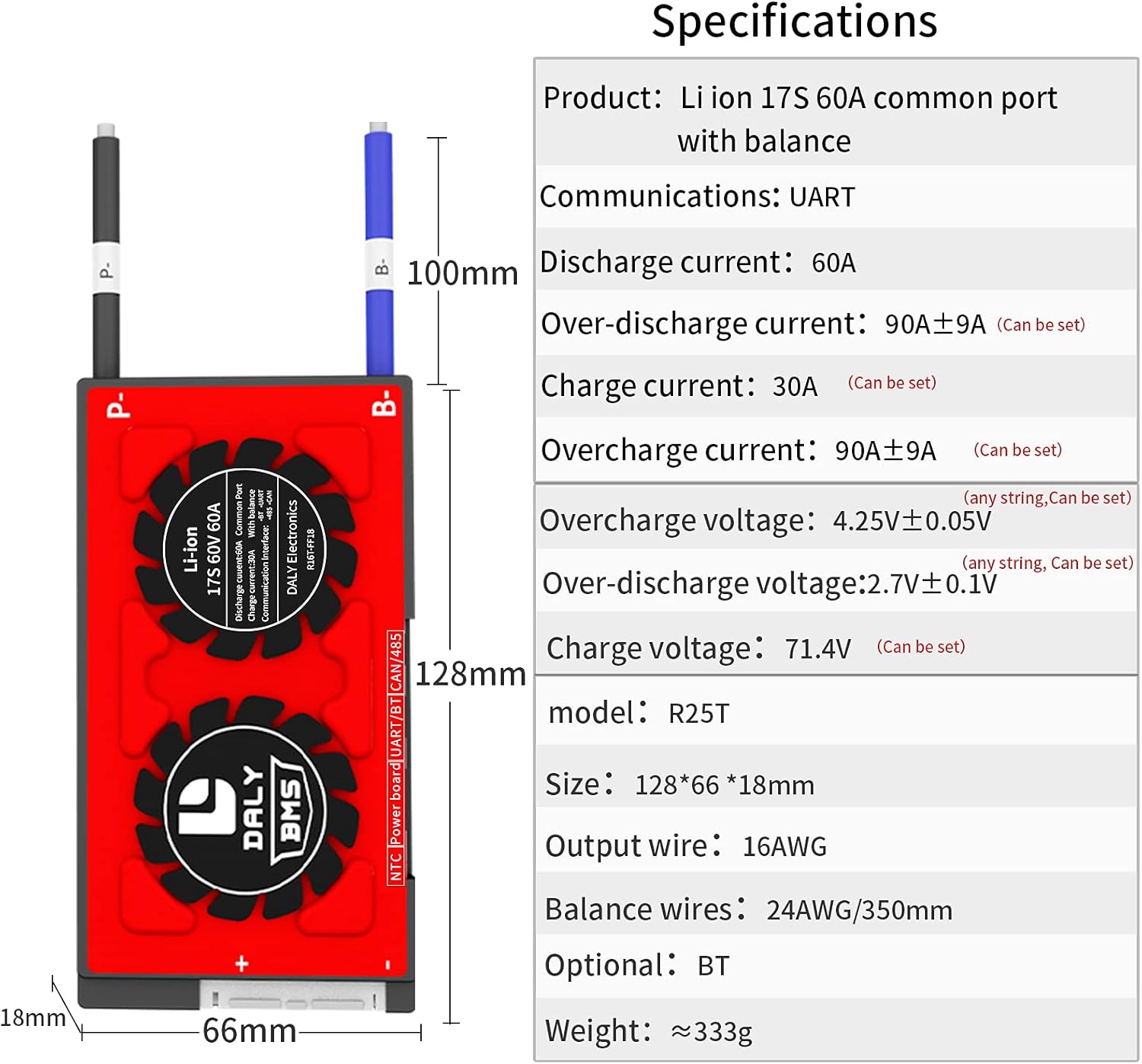

Figure 5: Physical dimensions and key electrical specifications of the DALY Smart BMS.
8. การรับประกันและการสนับสนุน
For warranty information, technical support, or service inquiries, please refer to the official DALY webเว็บไซต์หรือติดต่อร้านค้าปลีกของคุณ
- แผนการคุ้มครอง: Optional 2-Year and 3-Year protection plans may be available for purchase. Refer to your purchase documentation for details.
- นโยบายการคืนสินค้า: A 30-day refund/replacement return policy typically applies. Consult your seller for specific terms.
- ผู้ผลิต: ดาลี่
- ติดต่อ: หากต้องการความช่วยเหลือเพิ่มเติม โปรดไปที่ DalyBMS Store on Amazon or the official DALY webเว็บไซต์.
