คู่มือการใช้งานเครื่องแยกท่อนไม้แบบนอน Scheppach HL760LS

1. บทนำและข้อมูลด้านความปลอดภัย

This manual provides essential information for the safe and efficient operation of your Scheppach HL760LS Lying Log Splitter. Please read all instructions carefully before assembly, operation, or maintenance. Failure to follow these instructions may result in serious injury or damage to the equipment.

ข้อควรระวังด้านความปลอดภัยทั่วไป

• ควรสวมใส่อุปกรณ์ป้องกันส่วนบุคคล (PPE) ที่เหมาะสมเสมอ ซึ่งรวมถึงแว่นตานิรภัย ถุงมือ และรองเท้าที่แข็งแรง
• ให้แน่ใจว่าพื้นที่ทำงานไม่มีผู้คนผ่านไปมา โดยเฉพาะเด็กและสัตว์เลี้ยง
• Operate the log splitter on a firm, level surface.
• Never attempt to split logs that contain nails, wire, or other foreign objects.
• Keep hands and feet away from moving parts during operation.
• โปรดถอดปลั๊กไฟก่อนทำการบำรุงรักษาหรือปรับแต่งใดๆ

2. การติดตั้งและการประกอบ

The Scheppach HL760LS log splitter requires assembly of its base frame and wheels. Due to its substantial weight, it is recommended that two people assist with unboxing and assembly to prevent injury.

ขั้นตอนการประกอบ:

1. นำส่วนประกอบทั้งหมดออกจากบรรจุภัณฑ์อย่างระมัดระวัง
2. Attach the wheels to the designated axle on the base frame.
3. Assemble the vertical support legs of the base frame.
4. With assistance, carefully lift the main log splitter unit and secure it onto the assembled base frame using the provided hardware. Ensure all bolts are tightened securely.
5. Connect the log splitter to a suitable 230V power outlet. Ensure the electrical circuit can handle a 2200W load.

Figure 2.1: The Scheppach HL760LS Log Splitter fully assembled on its base frame, ready for operation.

Figure 2.2: Electrical specifications for the log splitter's motor, indicating 2200W power consumption.

3. คู่มือการใช้งาน

The HL760LS log splitter is designed for efficient splitting of firewood with a maximum splitting force of 7 tonnes.

การเตรียมบันทึก:

• Ensure logs are cut to a maximum length of 520 mm (approximately 20.5 inches).
• The recommended log diameter for splitting is between 55 mm and 250 mm (approximately 2.2 to 9.8 inches).
• Logs should be free of knots, branches, or excessive irregularities that could impede the splitting wedge.

Figure 3.1: Optimal log dimensions and splitting force capabilities of the HL760LS.

Splitting Procedure:

1. Place a log firmly on the splitting bed against the end plate. Ensure it is centered under the splitting wedge.
2. The HL760LS features a two-hand safety operation system. To activate the splitting wedge, you must simultaneously press the power button and pull the operating lever. This ensures both hands are away from the splitting area during operation.
3. Maintain pressure on both controls until the log is fully split or the wedge reaches its maximum stroke. The continuously adjustable stroke allows for efficient work.
4. Release both controls to retract the splitting wedge.
5. Remove the split wood and any debris before placing the next log.

Figure 3.2: A log being processed by the HL760LS, demonstrating its splitting action.

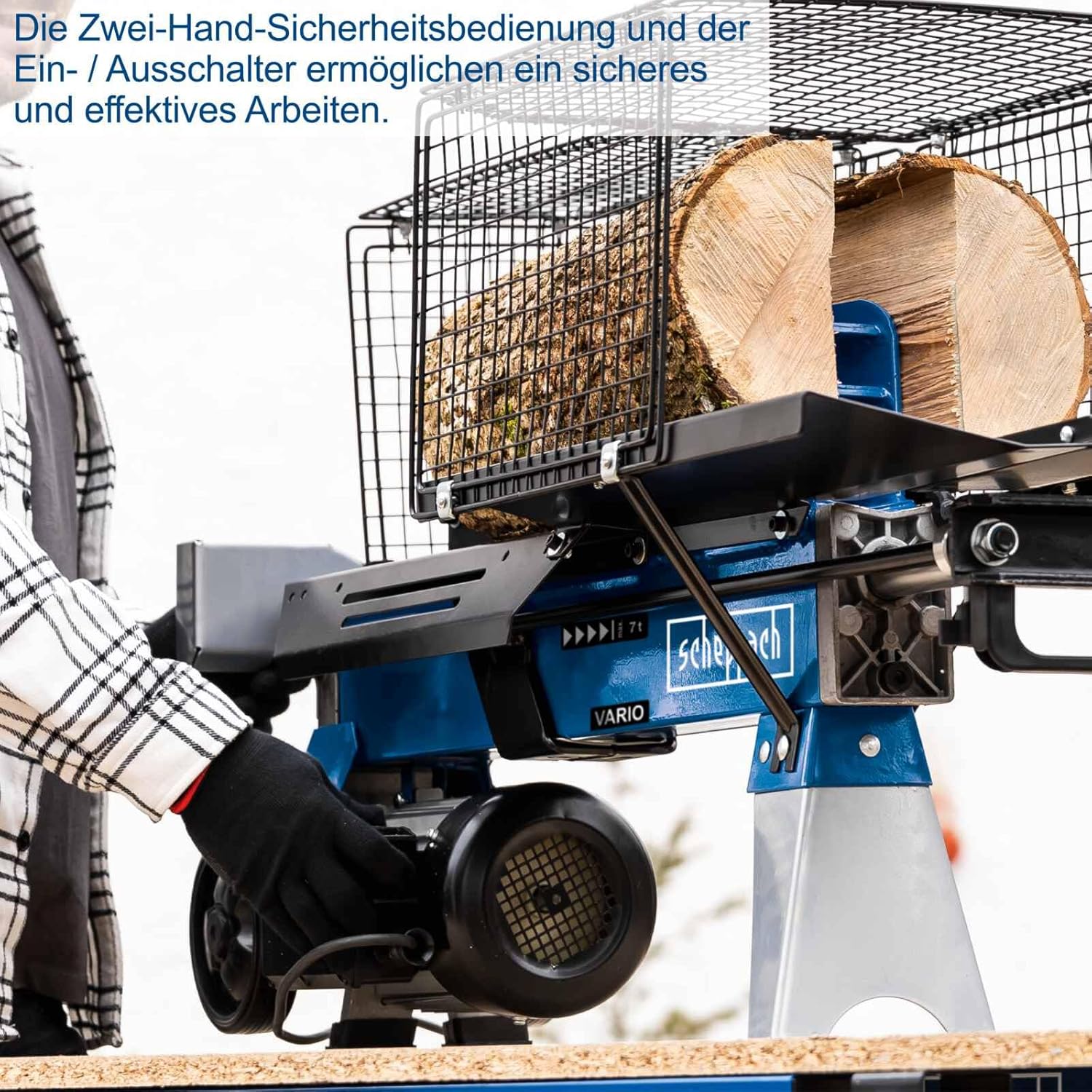

Figure 3.3: Proper two-hand operation of the log splitter for safety.

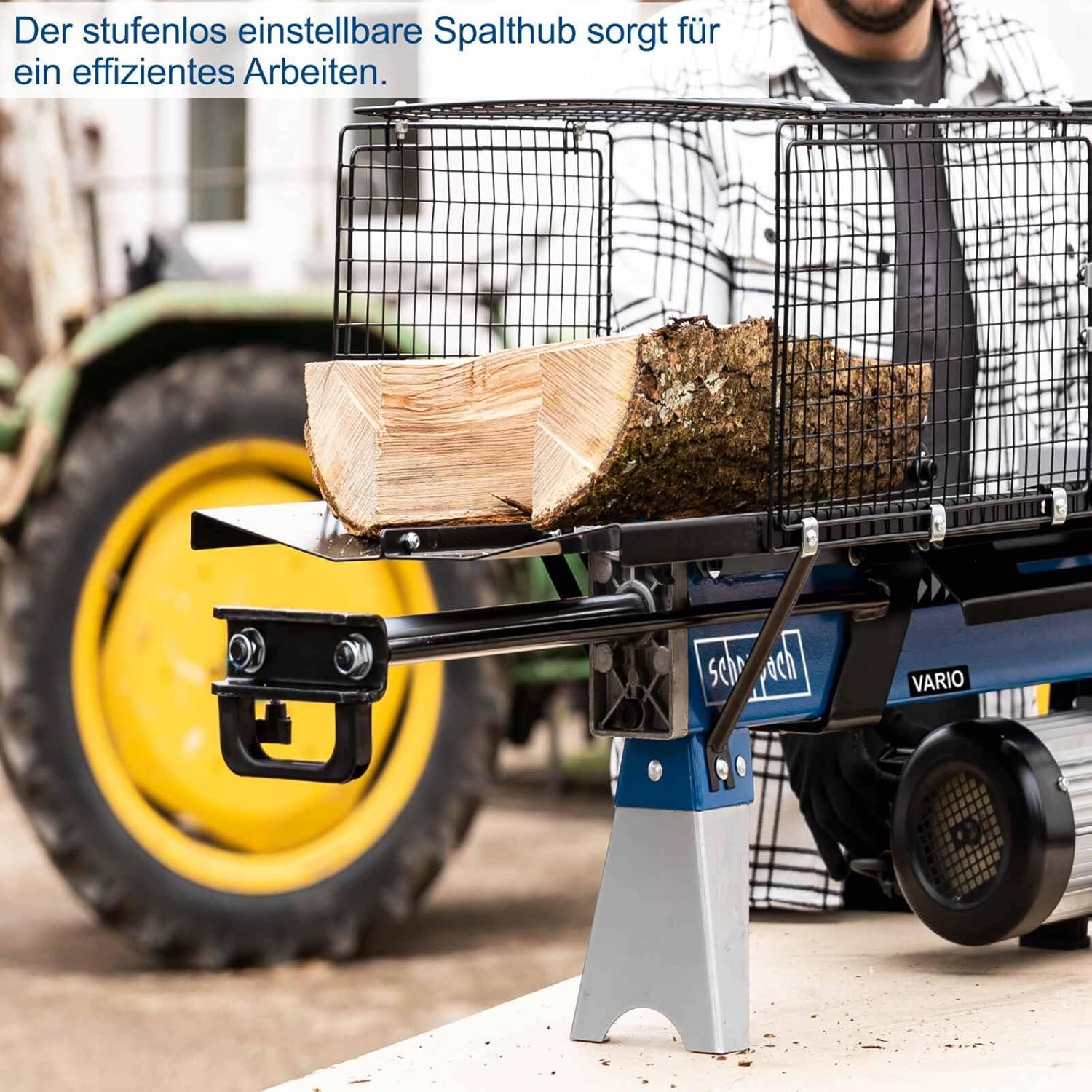

Figure 3.4: The adjustable stroke mechanism ensures efficient splitting for various log sizes.

4. การบำรุงรักษา

Regular maintenance ensures the longevity and safe operation of your log splitter.

• การทำความสะอาด: After each use, clean the log splitter to remove wood chips, sawdust, and debris. Use a dry cloth or brush. Do not use water directly on electrical components.
• น้ำมันไฮดรอลิก: Periodically check the hydraulic fluid level. Refer to the fluid reservoir's markings. Top up with recommended hydraulic fluid if necessary. Consult the manufacturer's guidelines for specific fluid type.
• Wedge Sharpening: The splitting wedge may become dull over time. Sharpen it as needed using a file or grinder, maintaining the original angle.
• การตรวจสอบ: Regularly inspect all bolts, nuts, and fasteners for tightness. Check the power cord for any signs of damage or wear.

5 การแก้ไขปัญหา

This section addresses common issues you might encounter with your log splitter.

หากคุณพบปัญหาที่ไม่ได้ระบุไว้ในที่นี้ หรือหากวิธีแก้ไขที่กล่าวมาแล้วไม่สามารถแก้ปัญหาได้ โปรดติดต่อฝ่ายบริการลูกค้าของ Scheppach

6. ข้อมูลจำเพาะ

7. การรับประกันและการสนับสนุน

For information regarding warranty coverage, technical support, or spare parts, please contact Scheppach customer service. Keep your purchase receipt and model number (SC-HL760L) readily available when contacting support.

Contact details can typically be found on the official Scheppach webไซต์หรือบนบรรจุภัณฑ์ผลิตภัณฑ์ของคุณ
