1. บทนำและเรื่องอื่นๆview
The ToolkitRC M8S is a highly versatile and powerful smart charger and discharger designed for a wide range of battery types commonly used in remote-controlled (RC) applications, including drones, cars, and boats. Beyond its primary charging and discharging capabilities, the M8S integrates several essential tools such as a servo tester, cell tester, wattmeter, PWM/PPM/Sbus input/output generators, and a variable DC output control. Its intuitive interface, displayed on a vibrant 2.4-inch TFT color LCD screen, ensures ease of use for both hobbyists and professionals.
ภาพที่ 1.1: ด้านหน้า view of the ToolkitRC M8S Smart Charger, showing its 2.4-inch TFT color LCD screen with main menu options for Charger, Measurer, Output, and Settings. A rotary knob and OK/Exit buttons are visible on the right.
ภาพที่ 1.2: มุม view of the ToolkitRC M8S Smart Charger, highlighting the screen interface and the output ports on the right side, including the main XT60 output and balance port.
2. ข้อมูลด้านความปลอดภัย
WARNING: Failure to follow these safety instructions can result in fire, property damage, or injury.
- Always operate the charger in a well-ventilated area, away from flammable materials.
- Do not charge batteries that are damaged, swollen, or leaking. Dispose of such batteries properly.
- Ensure correct polarity when connecting batteries to the charger. Incorrect connections can cause damage to the charger or battery.
- Never leave the charger unattended while it is in operation.
- เก็บที่ชาร์จให้ห่างจากน้ำ ความชื้น และอุณหภูมิที่สูงหรือต่ำเกินไป
- This device is not a toy. Keep out of reach of children. Adult supervision is required during operation.
- Use only the recommended power supply for the charger.
- หลีกเลี่ยงการลัดวงจรบริเวณขั้วเอาต์พุต
3. เนื้อหาบรรจุภัณฑ์
Upon opening the package, please verify that all components are present and in good condition. If any items are missing or damaged, contact your retailer immediately.
- ToolkitRC M8S Smart Charger Unit
- คู่มือการใช้งาน (เอกสารนี้)
- (Note: Power supply and charging cables are typically sold separately unless specified by your retailer.)
Image 3.1: The ToolkitRC M8S Smart Charger unit displayed alongside its retail packaging box, indicating the product's compact size.
4. คุณสมบัติของผลิตภัณฑ์
The ToolkitRC M8S is engineered with advanced features to provide comprehensive battery management and diagnostic capabilities:
- ความเข้ากันได้ของแบตเตอรี่ที่กว้าง: Supports LiPo, LiHV, LiFe, Lion (1-8S), NiMh (1-20S), and Pb (1-12S) battery types.
- กำลังขับสูง: Capable of charging and discharging at 0.1-18A with a maximum charge power of 400W.
- Multi-functional Tools:
- Balance Charge: Ensures even cell voltage for optimal battery health.
- Measurer: Functions as a cell voltage checker.
- Watt Meter: Measures power consumption and output.
- Servo Tester: Tests servo functionality.
- PWM/PPM/Sbus Input/Output Generators: For testing and generating control signals.
- DC Output Control: Provides a variable voltage and current DC power supply.
- การแสดงผลที่สดใส: Features a 2.4-inch TFT color LCD screen for clear and detailed information display.
- ส่วนต่อประสานผู้ใช้ที่ใช้งานง่าย: All-new UI designed for simple interaction and easy navigation.
- รองรับหลายภาษา: System supports multiple languages for global users.
- Optimized Cooling System: Efficient heat dissipation for reliable high-power operation.
- การออกแบบที่กะทัดรัด: Portable dimensions of 98 x 68 x 35 mm.
Image 4.1: A visual representation of the ToolkitRC M8S's multifunctional capabilities, including Balance Charge, Measurer, Watt Meter, Annunciator, Drone Adapter, and Signal Tester.
Image 4.2: The ToolkitRC M8S display showing various language options, indicating its multi-language support for users worldwide.
Image 4.3: An internal diagram of the ToolkitRC M8S, illustrating its optimized cooling system designed for efficient heat dissipation during high-power operation.
5. การตั้งค่า
Follow these steps to set up your ToolkitRC M8S Smart Charger:
- เชื่อมต่อพาวเวอร์ซัพพลาย: Connect a DC power supply (7-30V) to the input ports on the back of the charger. Ensure the polarity is correct (+ to + and - to -).
- เปิดเครื่อง: Once the power supply is connected, the charger will automatically power on and display the main menu.
- เชื่อมต่อแบตเตอรี่: For charging or discharging, connect your battery to the appropriate output ports on the side of the charger. For LiPo/LiHV/LiFe/Lion batteries, connect both the main discharge lead (XT60) and the balance lead to the corresponding ports.

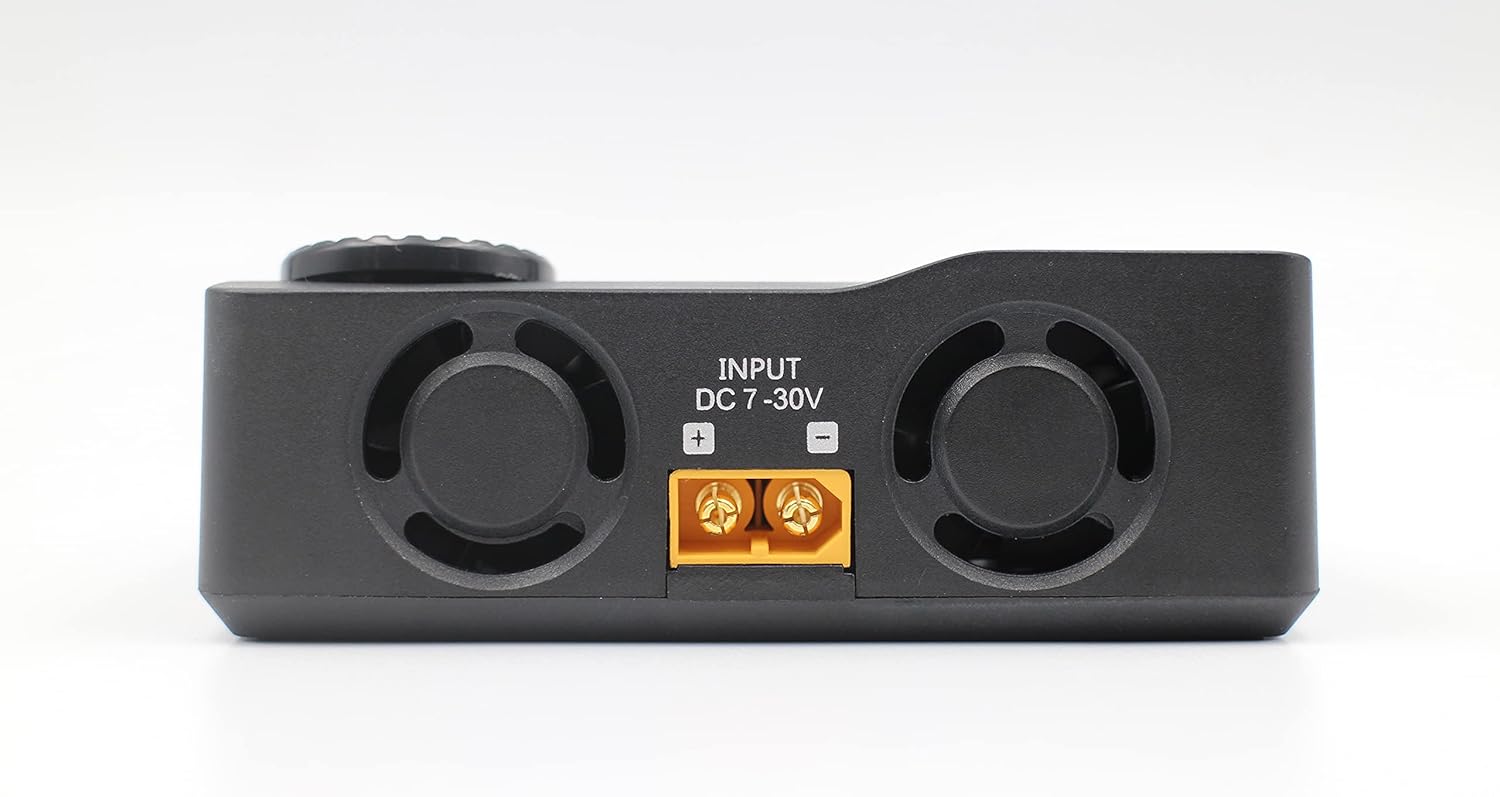

ภาพที่ 5.1: ด้านหลัง view of the ToolkitRC M8S Smart Charger, clearly showing the DC 7-30V input ports with positive and negative terminals for power connection.
ภาพที่ 5.2: ด้านข้าง view of the ToolkitRC M8S Smart Charger, displaying the main XT60 output port and the 2-8S balance port for connecting batteries.
6. คู่มือการใช้งาน
The M8S features a user-friendly interface controlled by a rotary knob and two buttons (OK and EXIT).
Image 6.1: A close-up of the ToolkitRC M8S screen, showing the main menu with the 'Charge' option highlighted, indicating readiness for battery charging operations.
6.1. การนำทาง
- ลูกบิดหมุน: Rotate to scroll through menu options or adjust values.
- ปุ่มตกลง: Press to confirm a selection or enter a submenu.
- ปุ่มออก: Press to go back to the previous menu or cancel an operation.
6.2. การชาร์จแบตเตอรี่
- จากเมนูหลัก เลือก "Charger" และกดตกลง
- Select the battery type (e.g., LiPo, LiHV, NiMh) and the number of cells (S).
- Adjust the desired charge current (Amps) และฉบับtagจ (ถ้ามี)
- Confirm settings and start the charging process. The screen will display real-time charging data.
6.3. Using Other Functions
- Measurer: เลือก "Measurer" เพื่อตรวจสอบปริมาณเซลล์แต่ละเซลล์tages, ปริมาณทั้งหมดtage, and internal resistance of your battery.
- เอาท์พุต: เลือก "Output" to use the M8S as a variable DC power supply or to test PWM/PPM/Sbus signals.
- การตั้งค่า: เลือก "การตั้งค่า" to configure system parameters such as language, backlight, and sound.
Image 6.2: A composite image showcasing the ToolkitRC M8S's new user interface, displaying various screens including the main menu, a charging progress screen, and a PWM/PPM/Sbus signal testing screen.
7. การบำรุงรักษา
Proper maintenance ensures the longevity and optimal performance of your ToolkitRC M8S charger.
- การทำความสะอาด: Use a soft, dry cloth to clean the charger's exterior. Do not use liquid cleaners or solvents.
- พื้นที่จัดเก็บ: เก็บเครื่องชาร์จไว้ในที่แห้งและเย็น หลีกเลี่ยงแสงแดดโดยตรงและอุณหภูมิที่สูงหรือต่ำมากเมื่อไม่ได้ใช้งาน
- การระบายอากาศ : Ensure the ventilation openings are clear of dust and debris to maintain efficient cooling.
- อัพเดตเฟิร์มแวร์: Periodically check the ToolkitRC official website for any available firmware updates to ensure your charger has the latest features and bug fixes.
8 การแก้ไขปัญหา
If you encounter issues with your M8S charger, refer to the following common problems and solutions:
| ปัญหา | สาเหตุที่เป็นไปได้ | สารละลาย |
|---|---|---|
| เครื่องชาร์จไม่สามารถเปิดได้ | No power supply, incorrect power supply voltage, loose connection. | ตรวจสอบการเชื่อมต่อแหล่งจ่ายไฟและระดับเสียงtage (7-30V DC). Ensure connections are secure. |
| Battery not detected. | Incorrect battery connection, damaged battery, wrong battery type selected. | Verify main and balance lead connections. Check battery health. Ensure correct battery type and cell count are selected in settings. |
| Charging error message. | ปริมาณแบตเตอรี่tage too low/high, internal resistance too high, short circuit. | ตรวจสอบปริมาณแบตเตอรี่tage. Inspect battery and cables for damage. Reduce charge current if battery is old or has high internal resistance. |
| หน้าจอไม่ตอบสนองหรือค้าง | ซอฟต์แวร์มีปัญหาชั่วคราว | Disconnect power, wait a few seconds, then reconnect to restart the charger. |
If the problem persists after attempting these solutions, please contact ToolkitRC customer support or your retailer for further assistance.
9. ข้อมูลจำเพาะ
| คุณสมบัติ | รายละเอียด |
|---|---|
| แบบอย่าง | เอ็ม8เอส |
| อินพุต Voltage | DC 7-30V |
| กระแสไฟชาร์จ | 0.1-18ก |
| กระแสไฟปล่อย | 0.1-5A (Max 20W) |
| กำลังชาร์จสูงสุด | 400วัตต์ |
| ประเภทแบตเตอรี่ที่รองรับ | LiPo/LiHV/LiFe/Lion (1-8S), NiMh (1-20S), Pb (1-12S) |
| ยอดคงเหลือปัจจุบัน | สูงสุด 1A |
| แสดง | จอแอลซีดีสี TFT ขนาด 2.4 นิ้ว |
| ขนาด | 98 x 68 x 35 มม. |
| น้ำหนัก | 255กรัม |
| ยูพีซี | 729974629191 |
Image 9.1: A detailed specifications table for the ToolkitRC M8S, outlining input, charge/discharge parameters, supported battery types, and other technical data.
10. การรับประกันและการสนับสนุน
ToolkitRC products are manufactured to high quality standards. For warranty information, please refer to the warranty card included with your product or visit the official ToolkitRC webไซต์ โปรดเก็บใบเสร็จรับเงินไว้เป็นหลักฐานการซื้อสำหรับการเรียกร้องการรับประกัน
For technical support, troubleshooting assistance beyond this manual, or inquiries about spare parts, please contact your authorized ToolkitRC dealer or the manufacturer directly through their official support channels.
เป็นทางการ Webเว็บไซต์: www.toolkitrc.com (โปรดทราบ: นี่เป็นเพียงตัวอย่างชั่วคราว) URL. Refer to your product packaging or official documentation for the correct webเว็บไซต์.)
