คู่มือการใช้งานเครื่องเจียรเปียกแบบตั้งโต๊ะ Einhell TC-WG 200

สินค้าเกินview

The Einhell wet sander TC-WG 200 is designed for precise sharpening of tools without causing damage to the workpiece. Its wet grinding system continuously supplies water to the cutting edge, effectively preventing frictional heat buildup and annealing of the disc. This versatile device offers flexibility for grinding a wide range of tools. It features a corrosion-free water tank for cooling and includes an angle gauge for precise sanding angle adjustments. The sanding wheel can be prepared using the included grindstone, and the workpiece can be polished with stripping paste. For stability, the unit is equipped with four rubber feet that dampen vibrations and ensure secure placement. The package includes a slow-running, fine-grained wet sanding wheel and a leather sanding wheel for deburring.

Figure 1: The Einhell TC-WG 200 Wet Bench Grinder with its included accessories, including the grinding wheel, honing wheel, angle gauge, and grindstone.

คำแนะนำด้านความปลอดภัยที่สำคัญ

โปรดอ่านและทำความเข้าใจคำเตือนและคำแนะนำด้านความปลอดภัยทั้งหมดก่อนใช้งานเครื่องมือนี้ การไม่ปฏิบัติตามคำเตือนและคำแนะนำเหล่านี้อาจส่งผลให้เกิดไฟฟ้าช็อต ไฟไหม้ และ/หรือบาดเจ็บสาหัสได้

• ความปลอดภัยในพื้นที่ทำงาน: รักษาพื้นที่ทำงานให้สะอาดและมีแสงสว่างเพียงพอ พื้นที่ที่รกหรือมืดอาจก่อให้เกิดอุบัติเหตุได้ ห้ามใช้เครื่องมือไฟฟ้าในสภาพแวดล้อมที่อาจเกิดการระเบิด เช่น ในบริเวณที่มีของเหลวไวไฟ ก๊าซ หรือฝุ่น
• ความปลอดภัยทางไฟฟ้า: ปลั๊กไฟของเครื่องมือไฟฟ้าต้องตรงกับเต้ารับ ห้ามดัดแปลงปลั๊กไฟโดยเด็ดขาด ห้ามใช้สายไฟอย่างผิดวิธี ห้ามใช้สายไฟในการขนย้าย ดึง หรือถอดปลั๊กเครื่องมือไฟฟ้า เก็บสายไฟให้ห่างจากความร้อน น้ำมัน ขอบคม หรือชิ้นส่วนที่เคลื่อนไหว
• ความปลอดภัยส่วนบุคคล: Always wear eye protection. Use hearing protection when operating for extended periods. Dress properly. Do not wear loose clothing or jewelry. Keep your hair, clothing, and gloves away from moving parts.
• การใช้และการดูแลเครื่องมือ: อย่าฝืนใช้เครื่องมือไฟฟ้า ใช้เครื่องมือไฟฟ้าที่ถูกต้องตามการใช้งาน ถอดปลั๊กออกจากแหล่งจ่ายไฟก่อนทำการปรับแต่ง เปลี่ยนอุปกรณ์เสริม หรือจัดเก็บเครื่องมือไฟฟ้า
• Wet Grinding Specifics: Ensure the water tank is filled to the appropriate level before operation. Always use the wet grinding feature to prevent overheating of the workpiece and grinding wheel.

ส่วนประกอบและชิ้นส่วนที่รวมอยู่

The Einhell TC-WG 200 Wet Bench Grinder comes with several key components and accessories to facilitate effective sharpening and polishing.

• Wet Grinding Disc: A slow-running, fine-grained wheel for primary sharpening.
• ล้อขัดหนัง: Used for deburring and achieving a polished finish.
• เครื่องวัดมุม: A tool to accurately set and maintain the desired grinding angle.
• Grindstone: For preparing and dressing the wet grinding disc.
• ถังเก็บน้ำ: Integrated corrosion-free tank for cooling the workpiece during wet grinding.
• Tool Rest/Support: Adjustable support for holding tools against the grinding wheel.
• เท้ายาง: Four feet designed to dampen vibrations and provide stable operation.

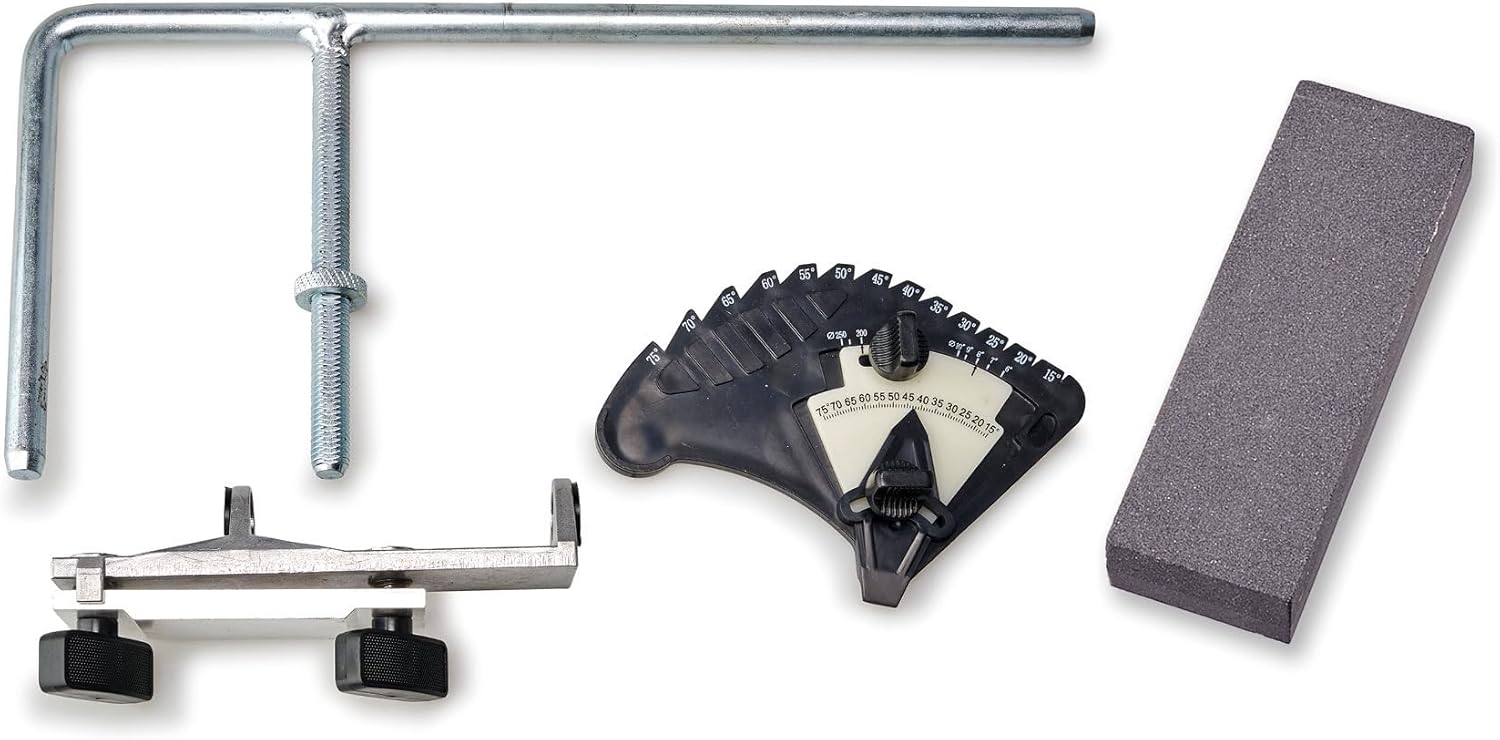

Figure 2: Key accessories included with the grinder, showing the angle gauge, grindstone, and tool rest.

การติดตั้งและการประกอบ

1. การแกะกล่อง: นำส่วนประกอบทั้งหมดออกจากบรรจุภัณฑ์อย่างระมัดระวัง ตรวจสอบความเสียหายที่อาจเกิดขึ้น
2. การจัดวาง: Place the grinder on a stable, level, and secure workbench or surface. Ensure the four rubber feet are firmly seated to dampen vibrations and provide stability.


   Figure 3: The robust rubber feet ensure stable and vibration-dampened operation.

3. ถังเก็บน้ำ: Fill the integrated corrosion-free water tank with clean water up to the indicated maximum level. This water is crucial for cooling the workpiece and preventing overheating during grinding.


   Figure 4: The water tank, essential for wet grinding, positioned beneath the grinding wheel.
4. Tool Rest Installation: Attach the tool rest to the designated mounting points on the grinder. Secure it firmly using the provided fasteners. This provides a stable platform for guiding your tools.

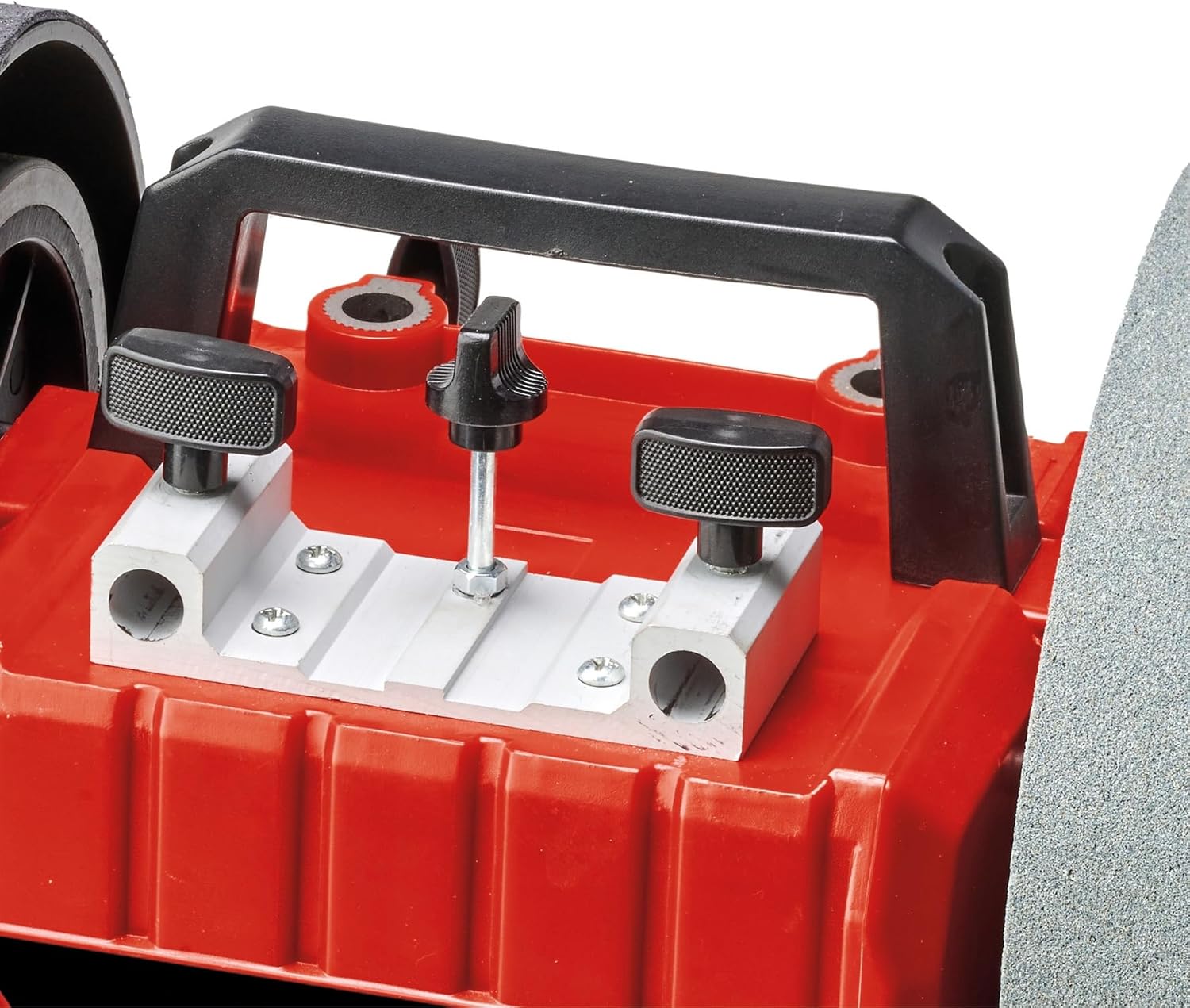

   Figure 5: Detail of the tool rest mounting mechanism.

5. การเชื่อมต่อไฟฟ้า: Connect the power cord to a suitable 125 Volt AC power outlet. Ensure the power switch is in the "OFF" position before plugging in.

คำแนะนำการใช้งาน

The Einhell TC-WG 200 is designed for efficient and precise sharpening. Follow these steps for optimal results.

1. Prepare the Grinding Wheel: Before initial use or if the grinding wheel becomes uneven, use the included grindstone to dress and prepare its surface. This ensures a consistent and effective grinding action.
2. ตั้งค่ามุม: Use the angle gauge to determine and set the correct grinding angle for your tool. Adjust the tool rest accordingly to maintain this angle during grinding.


   Figure 6: The angle gauge assists in precise angle setting for various tools.

3. Start the Grinder: Turn on the power switch. The 125 W motor will accelerate the wet sanding wheel to approximately 110 RPM. This slow speed is ideal for fine sanding and prevents overheating.


   Figure 7: Visual indicators for the grinder's slow speed and wet operation.

4. การบด: Gently apply the tool to be sharpened against the wet grinding wheel, maintaining the set angle. Move the tool consistently across the wheel's surface. The continuous water supply will keep the tool cool.


   Figure 8: Proper technique for sharpening a tool on the wet bench grinder.
5. Honing and Polishing: After grinding, switch to the leather honing wheel to remove any burrs and achieve a finer, polished edge. For an even better finish, apply stripping paste to the leather wheel before honing.
6. การตกแต่ง: Once the desired sharpness and finish are achieved, turn off the grinder and carefully remove the tool.

การบำรุงรักษาและการดูแล

Regular maintenance ensures the longevity and optimal performance of your Einhell TC-WG 200 Wet Bench Grinder.

• ถังเก็บน้ำสะอาด: Regularly empty and clean the water tank to prevent algae buildup and ensure a continuous supply of clean cooling water.
• น้ำยาเคลือบล้อ: Periodically dress the wet grinding wheel with the grindstone to maintain its shape and expose fresh abrasive particles.
• ตรวจสอบล้อ: Check both the wet grinding wheel and the leather honing wheel for wear or damage. Replace them if necessary.
• การทำความสะอาดทั่วไป: After each use, wipe down the exterior of the grinder with a damp cloth to remove any grinding residue. Ensure no water enters electrical components.
• พื้นที่จัดเก็บ: Store the grinder in a dry, clean place, away from direct sunlight and extreme temperatures.

การแก้ไขปัญหา

This section addresses common issues you might encounter with your wet bench grinder.

ข้อมูลจำเพาะทางเทคนิค

Figure 9: Visual representation of the grinding and honing wheel dimensions.

การรับประกันและการสนับสนุน

For detailed warranty information, please refer to the documentation included with your product or visit the official Einhell webไซต์ เงื่อนไขการรับประกันโดยทั่วไปครอบคลุมถึงข้อบกพร่องในการผลิตเป็นระยะเวลาหนึ่งนับจากวันที่ซื้อ

If you encounter any issues or require technical assistance, please contact Einhell customer support. Have your model number (TC-WG 200) and purchase details ready when contacting support.

คุณมักจะสามารถค้นหาข้อมูลการติดต่อฝ่ายสนับสนุนได้จากเว็บไซต์ของผู้ผลิต website or in the product packaging. For general inquiries, you may visit the เจ้าหน้าที่ไอน์เฮลล์ webเว็บไซต์.
