1. บทนำ
ขอบคุณสำหรับการซื้อasing the Sofucor 52 Inch Ceiling Fan with Lights and Remote. This flush mount, low-profile ceiling fan is designed for both indoor and outdoor use, including farmhouses, bedrooms, living rooms, patios, and porches. It features a reversible DC motor, dimmable LED light, and convenient remote control operation. This manual provides detailed instructions for safe installation, operation, and maintenance of your new ceiling fan.

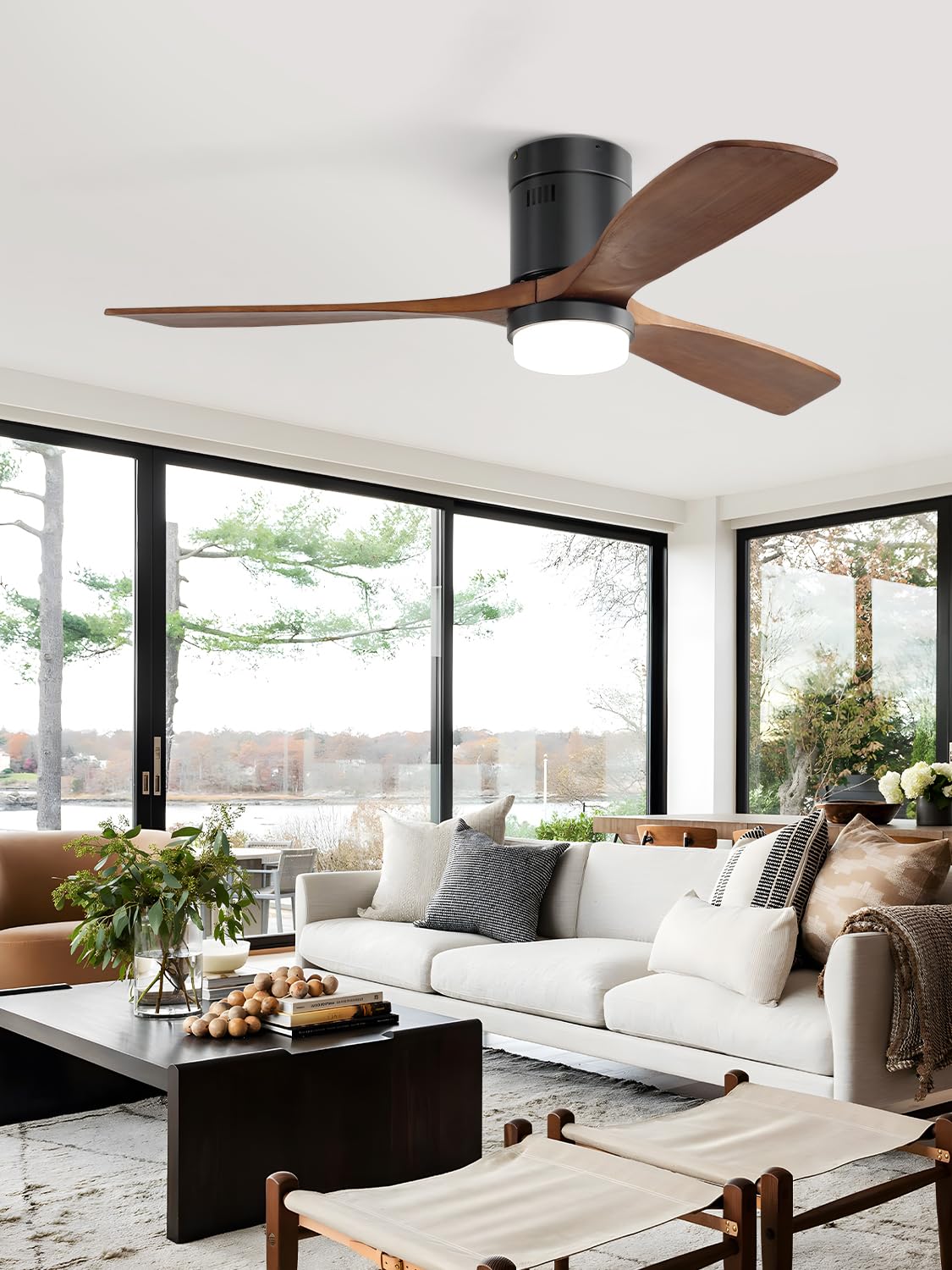

Image 1.1: The Sofucor 52 Inch Ceiling Fan with its three wood blades and integrated light, installed in a contemporary living room setting.
2. ข้อมูลด้านความปลอดภัย
Please read all safety instructions carefully before installation and use to prevent personal injury or property damage.
- โปรดตรวจสอบให้แน่ใจว่าได้ตัดกระแสไฟออกจากเบรกเกอร์แล้วก่อนเริ่มการติดตั้งหรือการบำรุงรักษาใดๆ
- All electrical wiring must be performed by a qualified electrician or in accordance with local electrical codes.
- โครงสร้างสำหรับติดตั้งต้องสามารถรับน้ำหนักของพัดลมได้ (ประมาณ 13.8 ปอนด์)
- ควรเว้นระยะห่างอย่างน้อย 7 ฟุตจากพื้นถึงด้านล่างของใบพัดลม
- Do not insert objects into the path of the rotating fan blades.
- This fan is designed for both indoor and outdoor (covered patio/porch) use. Ensure it is not directly exposed to water.
3. เนื้อหาบรรจุภัณฑ์
ตรวจสอบว่าส่วนประกอบทั้งหมดมีอยู่ก่อนเริ่มการติดตั้ง:
- ชุดมอเตอร์พัดลมเพดาน
- 3 Wood Blades
- LED Light Kit (integrated)
- รีโมทคอนโทรล
- รีโมทควบคุม
- ตัวยึด
- ชุดอุปกรณ์ฮาร์ดแวร์ (สกรู, ตัวเชื่อมสายไฟ ฯลฯ)
- คู่มือการใช้งาน
4. การตั้งค่าและการติดตั้ง
Installation of the Sofucor ceiling fan requires basic electrical knowledge. If you are unsure about any steps, it is recommended to consult a qualified electrician.
- เตรียมความพร้อมสำหรับการติดตั้ง: ปิดสวิตช์ไฟที่ตัวตัดวงจรหลัก ตรวจสอบให้แน่ใจว่าไฟดับสนิทก่อนดำเนินการต่อ
- การติดตั้งตัวยึด: Secure the mounting bracket to a ceiling joist or a fan-rated electrical junction box. Ensure the bracket is firmly attached and can support the fan's weight.
- การเชื่อมต่อสายไฟ: Connect the fan's electrical wires to the household wiring according to the provided wiring diagram in the detailed user guide. Use appropriate wire nuts to secure connections.
- การประกอบพัดลม: Carefully lift the fan motor assembly and attach it to the mounting bracket. Secure all screws as instructed.
- สิ่งที่แนบมาของใบมีด: Attach the three wood blades to the fan motor assembly using the provided screws. Ensure all blades are securely fastened.
- การติดตั้งชุดไฟ: The LED light kit is integrated. Ensure all connections are secure.
- การตรวจสอบขั้นสุดท้าย: ตรวจสอบการเชื่อมต่อทั้งหมดอีกครั้งและตรวจสอบให้แน่ใจว่าไม่มีสายไฟถูกหนีบ จากนั้นเปิดไฟที่เบรกเกอร์อีกครั้ง
For a visual guide, a video tutorial is available. Please refer to the QR code or link provided in the physical user guide that came with your product for access to the installation video.
5. คู่มือการใช้งาน
Your Sofucor ceiling fan is operated via the included remote control, offering comprehensive control over fan speed, light settings, and direction.
5.1 การควบคุมความเร็วพัดลม
The fan features 6 adjustable speeds to suit your comfort needs. Use the speed buttons on the remote control to cycle through the settings.
Image 5.1: Illustration of the 6 fan speed levels, ranging from soft wind (Level 1-2) to cool wind (Level 5-6), with maximum airflow reaching 4500 CFM.
5.2 ไฟ LED ปรับความสว่างได้และอุณหภูมิสี
The integrated LED light offers 3 color temperatures (3000K Warm Light, 4500K Natural Light, 6000K White Light) and is dimmable from 10% to 100% brightness (Max: 2000LM). Use the light control buttons on the remote to adjust color and brightness.
Image 5.2: Visual representation of the dimmable LED light's three color temperature options: 3000K (Warm), 4500K (Natural), and 6000K (White), along with its brightness adjustment range.
5.3 มอเตอร์ DC แบบกลับทิศทางได้
The reversible DC motor allows for year-round use. In summer, set the fan to downdraft mode (counter-clockwise rotation) to create a cooling breeze. In winter, switch to updraft mode (clockwise rotation) to circulate warm air trapped near the ceiling.
Image 5.3: Depiction of the reversible DC motor's functionality, showing airflow patterns for cooling in summer (downdraft) and air circulation for warmth in winter (updraft).
5.4 ฟังก์ชั่นจับเวลา
The remote control includes timing settings (1, 4, or 8 hours) to automatically turn off the fan and light.
5.5 การทำงานที่เงียบ
The powerful DC motor is designed for quiet operation, with a sound level less than 30dB, ensuring a peaceful environment.
Image 5.4: The Sofucor ceiling fan operates at less than 30dB, providing a quiet and comfortable environment for relaxation.
6. การบำรุงรักษา
การบำรุงรักษาตามปกติจะช่วยให้พัดลมเพดานของคุณมีอายุการใช้งานยาวนานและมีประสิทธิภาพเหมาะสมที่สุด
- การทำความสะอาด: ควรเช็ดใบพัดและตัวมอเตอร์ด้วยผ้าเนื้อนุ่มเป็นระยะๆamp ผ้า ห้ามใช้น้ำยาทำความสะอาดที่มีฤทธิ์กัดกร่อนหรือตัวทำละลาย ตรวจสอบให้แน่ใจว่าปิดเครื่องก่อนทำความสะอาด
- ความสมดุลของใบมีด: If the fan wobbles, check that all blade screws are tight and that the blades are not warped. Balancing kits can be used if necessary.
- แหล่งกำเนิดแสง: The LED light is integrated and designed for long life. If replacement is needed, contact customer support.
7 การแก้ไขปัญหา
โปรดดูหัวข้อนี้เพื่อดูปัญหาทั่วไปและวิธีแก้ไข
| ปัญหา | สาเหตุที่เป็นไปได้ | สารละลาย |
|---|---|---|
| พัดลมไม่เริ่มทำงาน | No power; Loose wiring; Remote control issue | Check circuit breaker; Verify all wire connections; Replace remote batteries or re-pair remote. |
| พัดลมสั่น | Loose blades; Unbalanced blades; Loose mounting bracket | Tighten blade screws; Use a blade balancing kit; Ensure mounting bracket is secure. |
| ไฟไม่ทำงาน | Loose wiring; Remote control issue; LED driver issue | Check light kit wiring connections; Replace remote batteries or re-pair remote; Contact customer support if LED driver is suspected. |
| รีโมตคอนโทรลไม่ทำงาน | Dead batteries; Not paired; Obstruction | Replace batteries; Follow pairing instructions in the full manual; Remove any obstructions between remote and fan. |
8. ข้อมูลจำเพาะ
Detailed technical specifications for the Sofucor 52 Inch Ceiling Fan.
- ชื่อรุ่น : 52144
- ขนาดสินค้า : ลึก 52 นิ้ว x กว้าง 52 นิ้ว x สูง 11.14 นิ้ว
- น้ำหนักสินค้า: 13.8 ปอนด์
- จำนวนใบมีด: 3
- แหล่งพลังงาน: สายไฟ
- เล่มที่tage: 240 โวลต์
- วัดtage: 26 วัตต์-ชั่วโมง
- วิธีการควบคุม: ระยะไกล
- จำนวนระดับพลังงาน: 6 (ความเร็ว)
- คุณสมบัติพิเศษ: Adjustable Color Temperature, Dimmable, Energy Efficient, Timer
- การใช้งานในร่ม/กลางแจ้ง: ภายในอาคาร, ภายนอกอาคาร (มีหลังคาคลุม)
- ประเภทการติดตั้ง: Flush Mount
- ใบรับรอง: อีทีแอล
Image 8.1: Key dimensions of the Sofucor 52 Inch Ceiling Fan (52" diameter, 11.8" height) and recommended room size (144-225 sq ft) and ceiling height (8-9 ft).
Image 8.2: The energy-efficient DC motor helps reduce energy consumption and extends the ceiling fan's lifespan, as indicated by its favorable energy rating.
9. การรับประกันและการสนับสนุน
Sofucor provides comprehensive customer support for your product.
- การรับประกัน: ผลิตภัณฑ์นี้มาพร้อมกับการรับประกัน 3 ปี
- การสนับสนุนลูกค้า: For any questions, issues, or assistance with installation, operation, or troubleshooting, please contact Sofucor customer support. Refer to the contact information provided in your product packaging or on the official Sofucor webเว็บไซต์.
