1. บทนำ
คู่มือนี้ให้คำแนะนำที่สำคัญสำหรับการใช้งาน การติดตั้ง และการบำรุงรักษาปั๊มน้ำสกปรก Einhell BG-SWP 7835 อย่างปลอดภัยและมีประสิทธิภาพ โปรดอ่านคำแนะนำเหล่านี้อย่างละเอียดก่อนใช้งานปั๊มเป็นครั้งแรก และเก็บไว้เพื่อใช้อ้างอิงในอนาคต การใช้งานอย่างถูกต้องและการปฏิบัติตามแนวทางด้านความปลอดภัยจะช่วยให้เครื่องมีอายุการใช้งานยาวนานและทำงานได้อย่างมีประสิทธิภาพสูงสุด
คำเตือนด้านความปลอดภัย:
ควรตัดการเชื่อมต่อปั๊มออกจากแหล่งจ่ายไฟทุกครั้งก่อนทำการซ่อมแซมหรือบำรุงรักษา ตรวจสอบให้แน่ใจว่าการเชื่อมต่อไฟฟ้าดำเนินการโดยช่างไฟฟ้าที่มีคุณสมบัติเหมาะสมและเป็นไปตามข้อกำหนดของท้องถิ่น ห้ามใช้งานปั๊มในสระว่ายน้ำหรือบ่อปลาขณะที่มีคนอยู่ในน้ำ
2. สินค้าหมดview
ปั๊มน้ำสกปรก Einhell BG-SWP 7835 เป็นปั๊มน้ำที่แข็งแรงทนทาน ออกแบบมาเพื่อสูบน้ำสกปรกในงานต่างๆ เช่น บ้าน สวน บ่อ และน้ำพุ มีสวิตช์ลูกลอยปรับระดับความสูงได้สำหรับการทำงานอัตโนมัติ และโครงสร้างที่ทนทานเพื่ออายุการใช้งานที่ยาวนาน
ภาพที่ 1: ปั๊มน้ำสกปรก Einhell BG-SWP 7835 ภาพนี้แสดงให้เห็นตัวปั๊มทั้งหมด โดยเน้นการออกแบบที่กะทัดรัดและแข็งแรงทนทาน รวมถึงสวิตช์ลูกลอยและช่องต่อสายยางในตัว

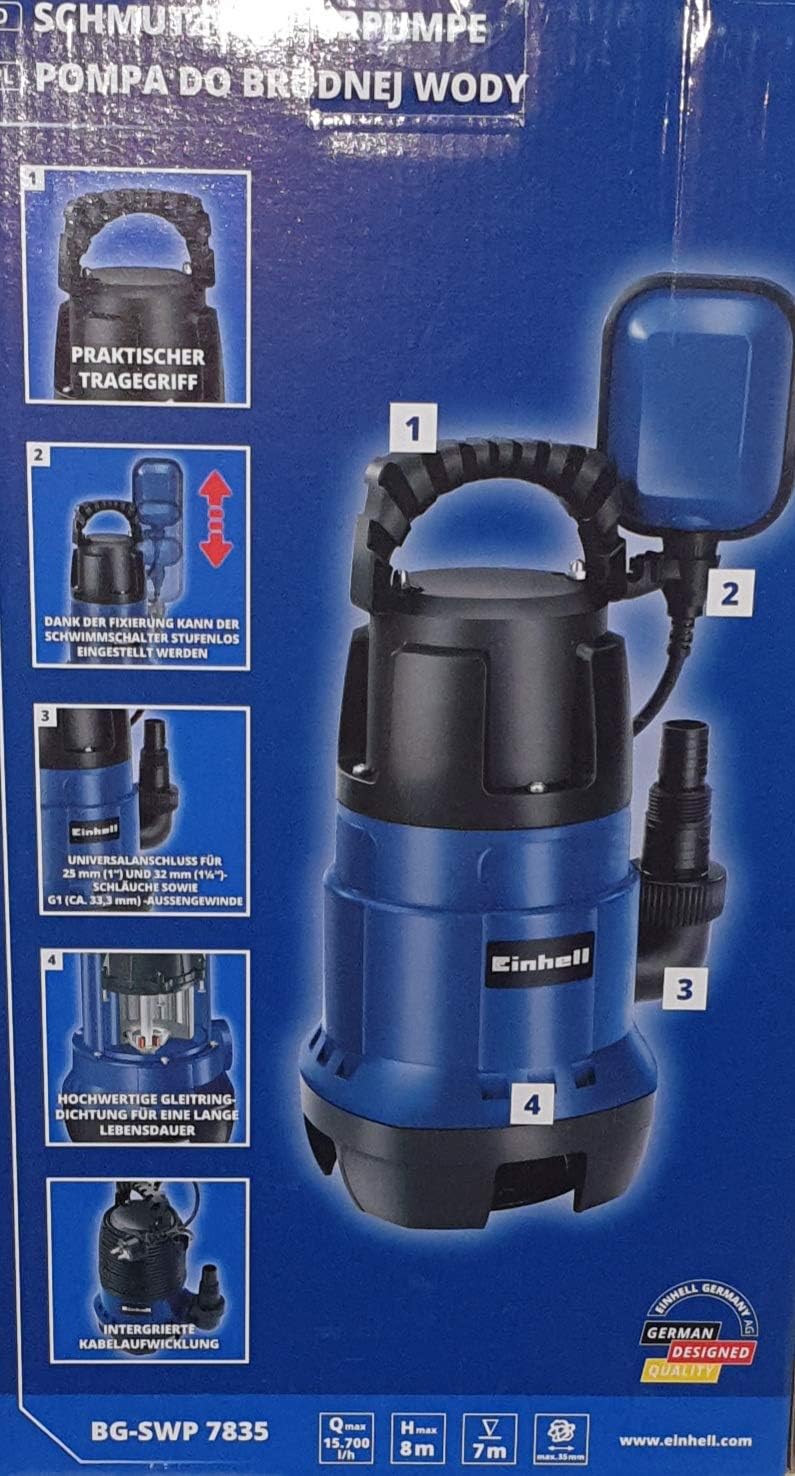

ภาพที่ 2: ส่วนประกอบสำคัญของปั๊มน้ำสกปรก Einhell BG-SWP 7835 ภาพนี้แสดงให้เห็นปั๊มพร้อมหมายเลขกำกับที่ชี้ไปยังคุณสมบัติหลัก: 1. มีหูหิ้วที่ใช้งานได้จริง 2. สวิตช์ลูกลอยปรับระดับความสูงได้ สำหรับควบคุมการเปิด/ปิดอัตโนมัติ 3. ข้อต่อท่ออเนกประสงค์สำหรับท่อขนาด 25/32 มม. และเกลียวภายนอก G1 และ 4. ซีลเชิงกลเซรามิก/ยางคุณภาพสูงเพื่อความทนทาน
3. การตั้งค่าและการติดตั้ง
- การแกะกล่อง: นำปั๊มออกจากบรรจุภัณฑ์อย่างระมัดระวัง ตรวจสอบดูว่ามีร่องรอยความเสียหายจากการขนส่งหรือไม่ เก็บรักษาบรรจุภัณฑ์ไว้เพื่อการจัดเก็บหรือขนส่งในอนาคต
- การเชื่อมต่อท่อ: ต่อสายยางที่เหมาะสม (เส้นผ่านศูนย์กลาง 25 มม. หรือ 32 มม.) เข้ากับพอร์ตเชื่อมต่อสายยางอเนกประสงค์ ยึดสายยางให้แน่นด้วยตัวล็อคสายยางamp (ไม่รวมอยู่ในชุด) เพื่อป้องกันการรั่วซึม ปั๊มยังรองรับการเชื่อมต่อเกลียวภายนอก G1 (33.3 มม.) สำหรับการใช้งานเฉพาะบางอย่าง มีอะแดปเตอร์มุม 90° G1½ (47.8 มม.) รวมอยู่ด้วย
- การปรับสวิตช์ลูกลอย: สวิตช์ลูกลอยควบคุมการทำงานเปิด/ปิดอัตโนมัติของปั๊ม ปรับความยาวสายเคเบิลของสวิตช์ลูกลอยเพื่อตั้งระดับน้ำที่ต้องการสำหรับการเปิดและปิดการทำงาน ความยาวสายเคเบิลที่สั้นกว่าจะทำให้ช่วงการทำงานแคบลง ในขณะที่ความยาวสายเคเบิลที่ยาวกว่าจะให้ช่วงการทำงานที่กว้างขึ้น ตรวจสอบให้แน่ใจว่าสวิตช์ลูกลอยสามารถเคลื่อนที่ได้อย่างอิสระ
- การจัดวาง: วางปั๊มบนพื้นผิวที่มั่นคงและเรียบในน้ำ ตรวจสอบให้แน่ใจว่าปั๊มจมอยู่ใต้น้ำอย่างสมบูรณ์และอยู่ในแนวตั้ง ความลึกสูงสุดในการจุ่มประมาณ 7 เมตร
- การเชื่อมต่อไฟฟ้า: เชื่อมต่อปั๊มเข้ากับเต้ารับไฟฟ้า 230 โวลต์ที่มีการต่อสายดินอย่างถูกต้อง สายไฟยาว 10 เมตร (ชนิด H05RN-F) ตรวจสอบให้แน่ใจว่าแหล่งจ่ายไฟตรงกับข้อกำหนดของปั๊ม และเต้ารับมีอุปกรณ์ป้องกันกระแสไฟรั่ว (RCD) ป้องกันอยู่
4. คู่มือการใช้งาน
ปั๊ม Einhell BG-SWP 7835 สามารถทำงานได้สองโหมด: โหมดอัตโนมัติผ่านสวิตช์ลูกลอย หรือการทำงานแบบต่อเนื่องด้วยตนเอง
- การทำงานอัตโนมัติ (สวิตช์ลูกลอย): เมื่อตั้งสวิตช์ลูกลอยให้เคลื่อนที่ได้อย่างอิสระ ปั๊มจะเปิดทำงานโดยอัตโนมัติเมื่อระดับน้ำสูงขึ้นถึงจุดที่กำหนด และจะปิดทำงานเมื่อระดับน้ำลดลงต่ำกว่าระดับต่ำสุดที่ตั้งไว้ โปรดตรวจสอบให้แน่ใจว่าไม่มีสิ่งกีดขวางสวิตช์ลูกลอย
- การทำงานต่อเนื่อง: สำหรับการสูบน้ำอย่างต่อเนื่อง ให้ยึดสวิตช์ลูกลอยให้อยู่ในตำแหน่งขึ้น (เช่น โดยการติดเข้ากับด้ามจับของปั๊ม) จากนั้นปั๊มจะทำงานอย่างต่อเนื่องตราบใดที่ยังเชื่อมต่อกับแหล่งจ่ายไฟและจมอยู่ใต้น้ำ ตรวจสอบระดับน้ำเพื่อป้องกันการทำงานโดยไม่มีน้ำ ซึ่งอาจทำให้ปั๊มเสียหายได้
พารามิเตอร์การทำงานที่สำคัญ:
- ความสูงในการจัดส่งสูงสุด: ประมาณ 8 เมตร.
- ความลึกของการแช่สูงสุด: ประมาณ 7 เมตร.
- อุณหภูมิน้ำสูงสุด: 35 องศาเซลเซียส ห้ามสูบของเหลวที่มีอุณหภูมิเกินกว่านี้
- ขนาดวัตถุแปลกปลอมสูงสุด: ปั๊มนี้สามารถสูบน้ำสกปรกที่มีอนุภาคแขวนลอยขนาดเส้นผ่านศูนย์กลางไม่เกินประมาณ 35 มิลลิเมตรได้ อนุภาคที่ใหญ่กว่านั้นอาจทำให้เกิดการอุดตันหรือความเสียหายได้
5. การบำรุงรักษาและการทำความสะอาด
การบำรุงรักษาอย่างสม่ำเสมอจะช่วยให้ปั๊มของคุณมีอายุการใช้งานยาวนานและทำงานได้อย่างน่าเชื่อถือ
- ตัดการเชื่อมต่อไฟฟ้า: ควรตัดการเชื่อมต่อปั๊มจากแหล่งจ่ายไฟก่อนทำการทำความสะอาดหรือบำรุงรักษาทุกครั้ง
- การทำความสะอาดปั๊ม: หลังการใช้งาน โดยเฉพาะอย่างยิ่งเมื่อสูบน้ำที่สกปรกมาก ควรล้างปั๊มให้สะอาดด้วยน้ำสะอาด เพื่อป้องกันการสะสมของตะกอนในตัวปั๊มและใบพัด
- การตรวจสอบใบพัด: ตรวจสอบบริเวณใบพัดเป็นระยะเพื่อดูว่ามีเศษสิ่งสกปรกอุดตันหรือไม่ หากจำเป็น ให้ถอดแผ่นฐานออก (โปรดดูแผนภาพทางเทคนิคหากมี) และทำความสะอาดใบพัด
- การตรวจสอบซีล: ปั๊มนี้มีซีลเชิงกลเซรามิก/ยางคุณภาพสูง ตรวจสอบซีลเป็นระยะเพื่อหาร่องรอยการสึกหรอหรือความเสียหาย หากพบความเสียหาย โปรดติดต่อฝ่ายบริการลูกค้าเพื่อขอเปลี่ยนชิ้นส่วน
- พื้นที่จัดเก็บ: หากไม่ได้ใช้งานปั๊มเป็นเวลานาน ควรทำความสะอาดอย่างทั่วถึง ระบายน้ำออกให้หมด และเก็บไว้ในที่แห้ง ปราศจากน้ำแข็ง
6 การแก้ไขปัญหา
ด้านล่างนี้คือปัญหาที่พบบ่อยและแนวทางแก้ไขที่เป็นไปได้:
| ปัญหา | สาเหตุที่เป็นไปได้ | สารละลาย |
|---|---|---|
| ปั๊มไม่ทำงาน | ไม่มีแหล่งจ่ายไฟ สวิตช์ลูกลอยไม่ทำงาน มอเตอร์ร้อนเกินไป | ตรวจสอบการเชื่อมต่อไฟฟ้าและฟิวส์ ปรับตำแหน่งสวิตช์ลูกลอยหรือใช้งานด้วยตนเอง ปล่อยให้ปั๊มเย็นลงก่อน แล้วตรวจสอบดูว่ามีสิ่งอุดตันหรือไม่ |
| กำลังสูบน้ำลดลง | ท่องอหรืออุดตัน ใบพัดถูกบล็อก อากาศในปั๊ม | ตรวจสอบและเคลียร์สายยาง ทำความสะอาดบริเวณใบพัด ตรวจสอบให้แน่ใจว่าปั๊มจมอยู่ในน้ำอย่างสมบูรณ์ และระบายอากาศหากจำเป็น |
| ปั๊มทำงานแต่ไม่มีน้ำไหลออกมา | ระดับน้ำต่ำเกินไป แอร์ล็อค ท่อยางหลุดออก | ตรวจสอบให้แน่ใจว่าปั๊มจมอยู่ในน้ำอย่างสมบูรณ์ เอียงปั๊มเล็กน้อยเพื่อไล่อากาศออก ตรวจสอบการเชื่อมต่อท่อ |
7. ข้อมูลจำเพาะทางเทคนิค
| ข้อมูลจำเพาะ | ค่า |
|---|---|
| แบบอย่าง | BG-SWP 7835 |
| ยี่ห้อ | ไอน์เฮลล์ |
| แหล่งพลังงาน | ไฟฟ้าพร้อมสายไฟ |
| เล่มที่tage | 230 โวลต์ |
| สูงสุด ความสูงในการจัดส่ง | ประมาณ 8 ม. |
| แม็กซ์ ความลึกของการแช่ | ประมาณ 7 ม. |
| แม็กซ์ อุณหภูมิของน้ำ | 35 องศาเซลเซียส |
| ขนาดวัตถุแปลกปลอมสูงสุด | ประมาณ 35 มม. |
| ความยาวสายไฟ | 10 ม. (H05RN-F) |
| การเชื่อมต่อท่อ | ใช้ได้กับท่อขนาด 25/32 มม. และเกลียวภายนอก G1 (33.3 มม.) มุม 90° G1½ (47.8 มม.) AG x G1½ (47.8 มม.) AG |
| วัสดุ | พลาสติก, ยาง |
8. การรับประกันและการสนับสนุน
ผลิตภัณฑ์ของ Einhell ผลิตขึ้นตามมาตรฐานคุณภาพสูง ในกรณีที่เกิดข้อบกพร่อง (ซึ่งเกิดขึ้นได้ยาก) โปรดติดต่อผู้ค้าปลีกหรือฝ่ายบริการลูกค้าอย่างเป็นทางการของ Einhell เพื่อขอความช่วยเหลือ โปรดเก็บหลักฐานการซื้อไว้เพื่อใช้ในการเรียกร้องการรับประกัน สำหรับเงื่อนไขและข้อกำหนดการรับประกันโดยละเอียด โปรดดูเอกสารที่แนบมากับการซื้อของคุณหรือเยี่ยมชมเว็บไซต์อย่างเป็นทางการของ Einhell webเว็บไซต์.
