คู่มือผู้ใช้โมดูลป้องกันแบตเตอรี่ DALY BMS 4S 12V 200A LiFePO4

รุ่น: พัดลม 200A | ยี่ห้อ: DALY

1. บทนำ

คู่มือนี้ให้คำแนะนำที่สำคัญสำหรับการติดตั้ง การใช้งาน และการบำรุงรักษาโมดูลป้องกันแบตเตอรี่ DALY BMS 4S 12V 200A LiFePO4 อย่างปลอดภัยและมีประสิทธิภาพ โมดูลนี้ได้รับการออกแบบมาเพื่อเพิ่มประสิทธิภาพและยืดอายุการใช้งานของชุดแบตเตอรี่ LiFePO4 โดยมีฟังก์ชันการป้องกันที่สำคัญ

โมดูลป้องกันแบตเตอรี่ DALY BMS 4S 12V 200A LiFePO4

รูปที่ 1: โมดูลป้องกันแบตเตอรี่ DALY BMS 4S 12V 200A LiFePO4

DALY BMS ให้การป้องกันที่ครอบคลุมต่อกระแสเกิน การชาร์จเกิน การคายประจุเกิน ไฟฟ้าลัดวงจร และการเปลี่ยนแปลงอุณหภูมิ มีระบบป้องกันสองชั้นด้วยเทคโนโลยีการฉีดขึ้นรูปที่ได้รับสิทธิบัตรและตัวเรือนที่ได้รับสิทธิบัตร ทำให้กันน้ำ กันฝุ่น กันกระแทก และป้องกันไฟฟ้าสถิตได้ ส่วนประกอบคุณภาพสูงและความแม่นยำในการรับข้อมูลที่เที่ยงตรงช่วยให้การทำงานมีความน่าเชื่อถือ

คุณสมบัติทางเทคโนโลยีขั้นสูงของ DALY BMS

รูปที่ 2: คุณสมบัติทางเทคโนโลยีขั้นสูงของระบบจัดการแบตเตอรี่ DALY BMS ซึ่งเน้นคุณสมบัติกันความชื้น กันการสั่นสะเทือน ป้องกันการเกิดออกซิเดชัน และการออกแบบที่กะทัดรัด ติดตั้งง่าย

สินค้าเกินview วีดีโอ

วิดีโอ 1: จบแล้วview วิดีโอนี้กล่าวถึงผลิตภัณฑ์ในซีรีส์ DALY BMS โดยเน้นรุ่นต่างๆ และคุณสมบัติหลัก เช่น การออกแบบกันกระแทกและการรวมชิปในระดับ MCU วิดีโอนี้ให้ข้อมูลเบื้องต้นเกี่ยวกับความสามารถและโครงสร้างที่แข็งแรงทนทานของผลิตภัณฑ์ในกลุ่มนี้

2. ข้อมูลด้านความปลอดภัย

3. รายการบรรจุภัณฑ์

รายการบรรจุภัณฑ์ DALY BMS

รูปที่ 3: ส่วนประกอบภายในชุด DALY BMS ซึ่งรวมถึงโมดูล BMS เซ็นเซอร์ NTC และอื่นๆampสายเคเบิลและคู่มือการใช้งาน

แพ็คเกจประกอบด้วยรายการต่อไปนี้:

4. ข้อมูลจำเพาะ

โมดูล DALY BMS 4S 200A LiFePO4 ออกแบบมาสำหรับชุดแบตเตอรี่ LiFePO4 แบบ 4 ซีรีส์ คุณสมบัติหลักมีรายละเอียดดังต่อไปนี้:

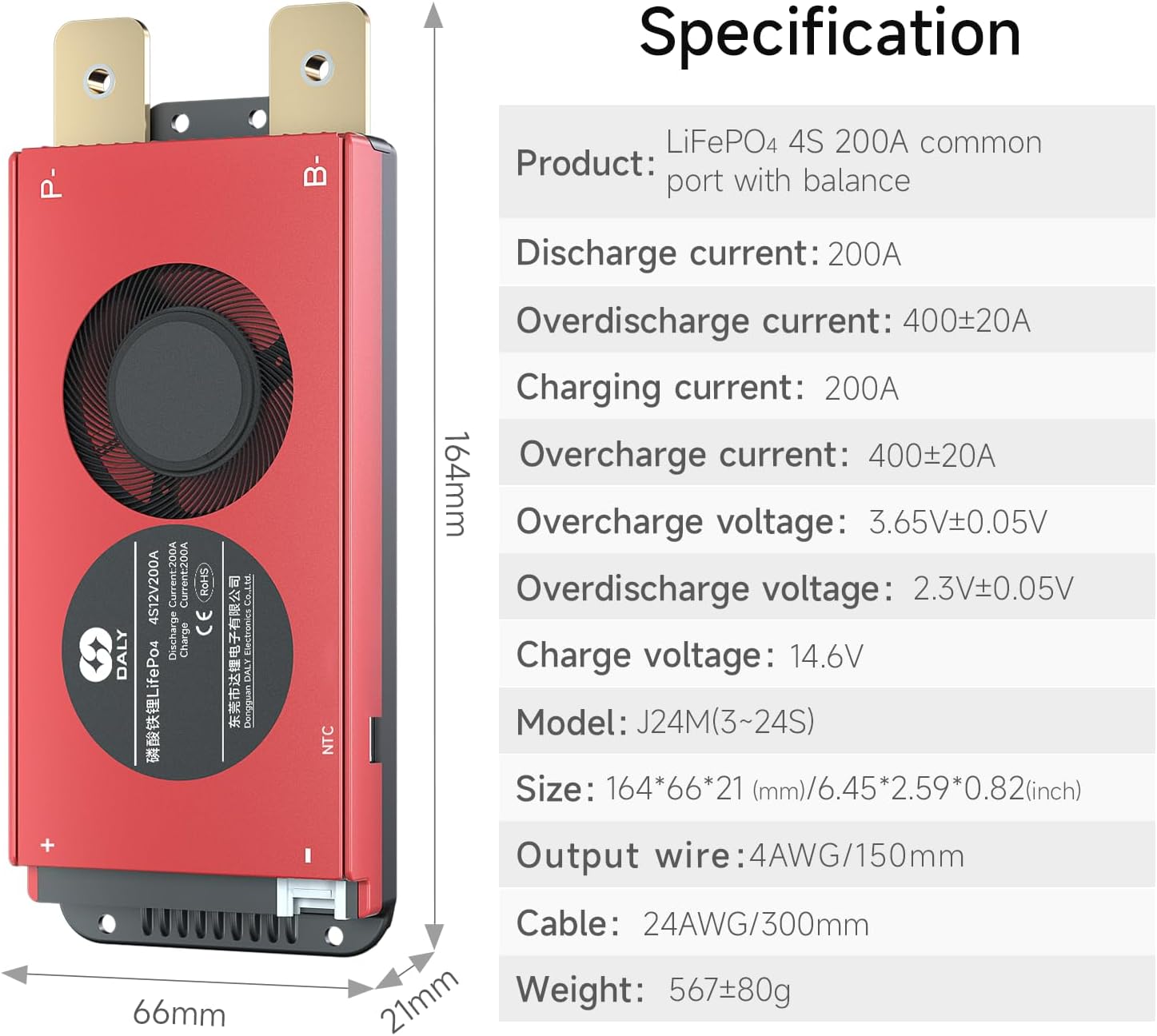

ข้อมูลจำเพาะของผลิตภัณฑ์ DALY BMS

รูปที่ 4: ข้อมูลจำเพาะของผลิตภัณฑ์โดยละเอียด รวมถึงกระแสการคายประจุ แรงดันเกิน/คายประจุเกินtagและมิติทางกายภาพ

ตารางพารามิเตอร์ผลิตภัณฑ์ LiFePO4 4S BMS

รูปที่ 5: ตารางแสดงพารามิเตอร์โดยละเอียดสำหรับ LiFePO4 4S BMS รวมถึงกระแสคายประจุ ความต้านทานภายใน และปริมาตรการชาร์จtagและเกณฑ์การป้องกันต่างๆ

ตารางพารามิเตอร์ผลิตภัณฑ์ LiFePO4 4S Smart BMS

รูปที่ 6: ตารางแสดงพารามิเตอร์โดยละเอียดสำหรับ LiFePO4 4S Smart BMS หมายเหตุ: ผลิตภัณฑ์นี้เป็น BMS มาตรฐาน ไม่ใช่ Smart BMS และไม่มีฟังก์ชันการสื่อสาร

5. การตั้งค่าและการติดตั้ง

การติดตั้งอย่างถูกต้องมีความสำคัญอย่างยิ่งต่อการทำงานที่ปลอดภัยและมีประสิทธิภาพสูงสุดของระบบ DALY BMS ของคุณ โปรดปฏิบัติตามขั้นตอนเหล่านี้อย่างระมัดระวัง

5.1. เตรียมวัสดุอุปกรณ์

วิดีโอ 2: วิดีโอนี้สาธิตเครื่องมือและวัสดุที่จำเป็นสำหรับการเดินสาย BMS รวมถึงโมดูล BMS ด้วยampคู่มือนี้ประกอบด้วยสายเคเบิล กรรไกรเซรามิก มัลติมิเตอร์ และหัวแร้งบัดกรี นอกจากนี้ยังให้คำแนะนำเกี่ยวกับอุณหภูมิการบัดกรีที่เหมาะสมสำหรับทั้งมือใหม่และมืออาชีพ

5.2. การระบุ Sampจุดหลิง

ก่อนเชื่อมต่อ BMS จำเป็นอย่างยิ่งที่จะต้องระบุ s ให้ถูกต้องampการตรวจสอบจุดต่างๆ บนชุดแบตเตอรี่ของคุณ จะช่วยให้มั่นใจได้ว่าแรงดันไฟฟ้าถูกต้องtage การติดตามและการสร้างสมดุล

วิดีโอ 3: วิดีโอนี้สาธิตวิธีการกำหนดค่า sampวิดีโอนี้อธิบายวิธีการตรวจสอบจุดเชื่อมต่อต่างๆ บนชุดแบตเตอรี่โดยใช้มัลติมิเตอร์ โดยจะอธิบายวิธีการระบุขั้วลบทั้งหมด (B-), จุดเชื่อมต่อระหว่างเซลล์ (B1, B2, B3 ฯลฯ) และขั้วบวกทั้งหมด (B+) วิดีโอเน้นการตรวจสอบแรงดันไฟฟ้าtage เพิ่มขึ้นตามลำดับเพื่อยืนยัน s ที่ถูกต้องampการระบุจุดเชื่อมโยง

  1. ขั้วไฟฟ้าลบทั้งหมด (B-): ส. แรกampจุดต่อคือขั้วลบทั้งหมดของชุดแบตเตอรี่ ทำเครื่องหมายจุดนี้ว่า B-
  2. จุดเชื่อมต่อเซลล์ (B1, B2 เป็นต้น): ต่อมาampจุดต่ออนุกรมคือจุดเชื่อมต่อระหว่างขั้วลบของเซลล์หนึ่งกับขั้วบวกของเซลล์ถัดไปที่ต่ออนุกรมกัน ตัวอย่างเช่นampเช่น B1 คือจุดเชื่อมต่อระหว่างขั้วลบของเซลล์ที่สองกับขั้วบวกของเซลล์แรก ทำเช่นนี้ต่อไปสำหรับเซลล์ทั้งหมด
  3. ขั้วไฟฟ้าบวกทั้งหมด (B+): สุดท้าย sampจุดต่อคือขั้วบวกทั้งหมดของชุดแบตเตอรี่ ทำเครื่องหมายไว้ที่จุดนี้ว่า B+
  4. ตรวจสอบด้วยมัลติมิเตอร์: ใช้มัลติมิเตอร์ตั้งค่าเป็น DC voltagเพื่อตรวจสอบ sampจุดเชื่อมต่อ วางหัววัดสีดำที่จุด B และหัววัดสีแดงที่จุด s ถัดไปแต่ละจุดampจุดเชื่อมโยง (B1, B2, ..., B+) ปริมาตรtagค่าที่อ่านได้ควรเพิ่มขึ้นทีละน้อย (ประมาณ 3V-3.7V ต่อเซลล์สำหรับ LiFePO4) เมื่อคุณเลื่อนจาก B1 ไปยัง B+ หากค่าแรงดันไฟฟ้าtage ไม่เพิ่มขึ้นตามลำดับ s ของคุณampคะแนน ling ไม่ถูกต้อง

5.3. การเชื่อมต่อสายไฟ

ครั้งหนึ่งampเมื่อระบุและตรวจสอบจุดเชื่อมต่อแล้ว ให้ดำเนินการเดินสาย BMS เข้ากับชุดแบตเตอรี่ต่อไปampสายเคเบิลมีสายสีดำ (B-) หนึ่งเส้น และสายสีแดงหลายเส้น (B1, B2, ..., B+)

แผนผังการเดินสายไฟ DALY BMS

รูปที่ 7: แผนภาพการเดินสายไฟโดยละเอียดที่แสดงการเชื่อมต่อของอุปกรณ์ต่างๆampเชื่อมต่อสายเคเบิลและสายไฟขาออกเข้ากับชุดแบตเตอรี่และระบบจัดการแบตเตอรี่ (BMS) แผนภาพนี้มีความสำคัญอย่างยิ่งสำหรับการติดตั้งที่ถูกต้อง

  1. บัดกรี Sampสายเคเบิล ling:
    • เชื่อมต่อสายสีดำของ s เข้าด้วยกันampต่อสายเคเบิลเข้ากับขั้วลบทั้งหมด (B-) ของชุดแบตเตอรี่
    • ต่อสายสีแดงเส้นแรกเข้ากับขั้วบวกของชุดแบตเตอรี่ชุดแรก (B1)
    • ต่อสายสีแดงเส้นที่สองเข้ากับขั้วบวกของชุดแบตเตอรี่ชุดที่สอง (B2) และทำเช่นนี้ต่อไปจนกว่าจะต่อชุดแบตเตอรี่ครบทุกชุด
    • สายสีแดงเส้นสุดท้ายเชื่อมต่อกับขั้วบวกทั้งหมด (B+) ของชุดแบตเตอรี่
  2. ตรวจสอบการเชื่อมต่อสายเคเบิล: หลังจากเชื่อมต่อสายเคเบิลแล้ว ให้วัดระดับเสียงtagตรวจสอบระหว่างสายเคเบิลสองเส้นที่อยู่ติดกัน โดยเริ่มจากส่วนหัว ตรวจสอบให้แน่ใจว่าไม่มีการเชื่อมต่อผิดพลาดหรือขาดการเชื่อมต่อ
  3. เชื่อมต่อสายไฟขาออก: เชื่อมต่อสาย B- ของ BMS เข้ากับขั้วลบทั้งหมดของชุดแบตเตอรี่ จากนั้นเสียบสาย sampต่อสายเคเบิลเข้ากับ BMS หลังจากเปิดใช้งาน BMS แล้ว ตรวจสอบให้แน่ใจว่าแรงดันไฟฟ้าถูกต้องtage (ปริมาณแบตเตอรี่tage) ระหว่าง B+ และ B- และปริมาตรtagค่า e ระหว่าง P+ และ P- สอดคล้องกัน

5.4. ข้อควรพิจารณาที่สำคัญเกี่ยวกับการเดินสายไฟ

วิดีโอที่ 4: วิดีโอนี้เน้นข้อผิดพลาดทั่วไประหว่างการเดินสาย BMS รวมถึงการใช้ชุดสายไฟที่ไม่ถูกต้อง การใส่ BMS ก่อนการเชื่อม การเชื่อมเสมือน และการเชื่อมต่อ P-line/B-line ที่ไม่ถูกต้อง วิดีโอนี้แสดงตัวอย่างภาพประกอบampข้อผิดพลาดเหล่านี้และผลที่อาจเกิดขึ้น เช่น ชิ้นส่วนเสียหายหรือไฟฟ้าลัดวงจร จะถูกนำมากล่าวถึงน้อยลง

6. การใช้งานระบบ BMS

เมื่อติดตั้งแล้ว DALY BMS จะทำงานโดยอัตโนมัติเพื่อปกป้องชุดแบตเตอรี่ของคุณ โดยจะตรวจสอบแรงดันไฟฟ้าของเซลล์อย่างต่อเนื่องtages กระแสน้ำ และอุณหภูมิ

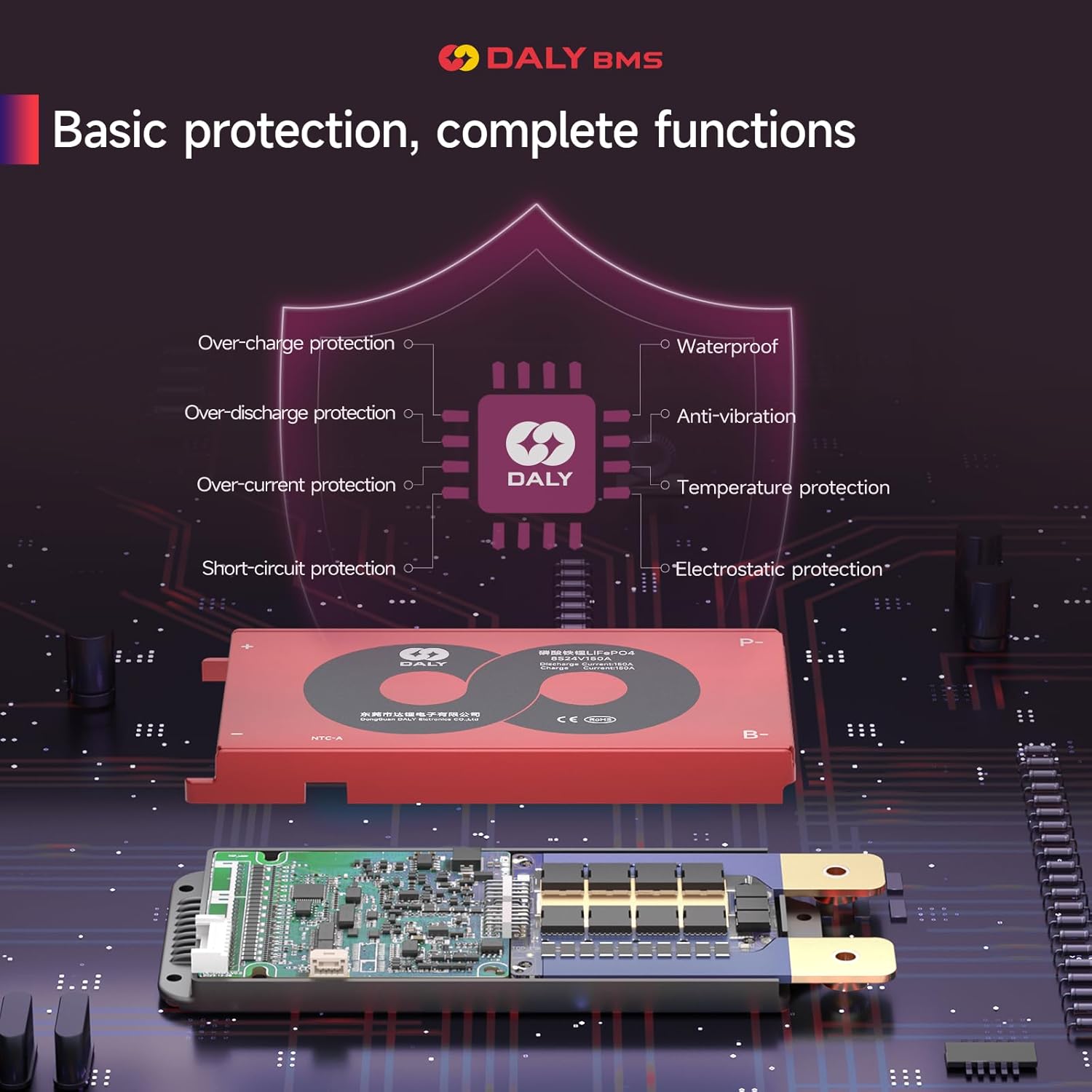

ฟังก์ชันการป้องกันพื้นฐานของ DALY BMS

รูปที่ 8: ภาพแสดงฟังก์ชันการป้องกันพื้นฐานที่ DALY BMS มีให้ ได้แก่ การป้องกันการชาร์จเกิน การคายประจุเกิน กระแสเกิน ไฟฟ้าลัดวงจร กันน้ำ ป้องกันการสั่นสะเทือน ควบคุมอุณหภูมิ และป้องกันไฟฟ้าสถิต

ระบบ BMS นี้เหมาะสำหรับแบตเตอรี่ลิเธียมหลากหลายประเภทในสถานการณ์ต่างๆ รวมถึงการจัดเก็บพลังงานในบ้าน อินเวอร์เตอร์ ยานพาหนะทำงานบนที่สูง การจัดเก็บพลังงานในเรือ รถ ATV เครื่องกวาดพื้น รถบ้าน รถท่องเที่ยว ยานพาหนะความเร็วต่ำ รถกอล์ฟ และรถยก

DALY BMS ใช้งานได้หลากหลายประเภท

รูปที่ 9: อดีตampตัวอย่างการใช้งานที่หลากหลายซึ่งสามารถนำ DALY BMS ไปใช้ประโยชน์ได้ แสดงให้เห็นถึงความอเนกประสงค์ในการใช้งานกับแบตเตอรี่ประเภทต่างๆ และสภาพแวดล้อมการใช้งานที่แตกต่างกัน

7. การบำรุงรักษา

8 การแก้ไขปัญหา

หากคุณพบปัญหาเกี่ยวกับระบบจัดการแบตเตอรี่ DALY BMS โปรดพิจารณาปัญหาและวิธีแก้ไขทั่วไปดังต่อไปนี้:

หากต้องการความช่วยเหลือเพิ่มเติม โปรดติดต่อฝ่ายบริการลูกค้าของ DALY

9. การรับประกันและการสนับสนุน

DALY ให้การรับประกันคุณภาพของผลิตภัณฑ์ ในบรรจุภัณฑ์มีคู่มือการใช้งาน และผลิตภัณฑ์ได้รับการรับรองมาตรฐาน ISO/FCC/RoHS/PSE/CE

หากต้องการความช่วยเหลือด้านเทคนิคหรือสอบถามข้อมูลด้านบริการลูกค้า โปรดติดต่อฝ่ายบริการลูกค้าออนไลน์ของ DALY พวกเขามีบริการลูกค้าแบบตัวต่อตัวตลอด 24 ชั่วโมง และให้การสนับสนุนด้านเทคนิคตลอดอายุการใช้งาน

หากคุณต้องการระบบจัดการแบตเตอรี่อัจฉริยะ (Smart BMS), ตัวปรับสมดุลแบบแอคทีฟ (Active Balancer), โมดูลขนาน หรืออุปกรณ์เสริมอื่นๆ โปรดติดต่อฝ่ายบริการลูกค้าออนไลน์
