คู่มือการใช้งานเครื่องรับส่งวิทยุ VHF สำหรับเรือเดินทะเล Retevis RA27

1. บทนำ

This manual provides essential instructions for the proper installation, operation, and maintenance of your Retevis RA27 Marine VHF Transceiver. The RA27 is a robust, IP67 waterproof marine radio featuring Class D DSC, integrated GPS, and 88 VHF channels, designed for reliable communication in marine environments. Please read this manual thoroughly before using the device to ensure safe and optimal performance.

Figure 1: Retevis RA27 Marine VHF Transceiver main unit and microphone.

2. ข้อมูลด้านความปลอดภัย

Observe the following safety precautions to prevent injury, damage to the device, or interference with other equipment:

• ห้ามใช้งานเครื่องรับส่งสัญญาณในบริเวณที่มีวัตถุระเบิดได้
• ตรวจสอบให้แน่ใจว่าปริมาณแหล่งจ่ายไฟที่เหมาะสมtage (13.8V) to avoid damage.
• รักษาระยะห่างที่ปลอดภัยจากเสาอากาศระหว่างการส่งสัญญาณเพื่อลดการรับคลื่น RF ให้เหลือน้อยที่สุด
• Do not disassemble or modify the unit; this voids the warranty and may cause malfunction.
• เก็บเครื่องให้ห่างจากสนามแม่เหล็กแรงสูง
• This device is IP67 waterproof, but ensure all covers and connectors are securely fastened before exposure to water.

3. เนื้อหาบรรจุภัณฑ์

ตรวจสอบว่ามีรายการทั้งหมดอยู่ในแพ็คเกจของคุณ:

• Retevis RA27 Marine VHF Transceiver Unit
• ไมโครโฟนมือ
• ขายึดและฮาร์ดแวร์
• สายไฟ
• คู่มือการใช้งาน
• GPS Antenna (if included with specific model variant)

4. สินค้าหมดview

The Retevis RA27 features a clear LCD display, intuitive controls, and a robust design suitable for marine use. Below is an illustration of the front panel controls and the microphone.

Figure 2: Front Panel Controls. Includes Speaker, Distress Button, Select Buttons, 16/Call Channel, PWR/VOL/SQL knob, Menu, OK, and Back buttons.

Figure 3: Multifunctional Microphone. Features H/L (High/Low power), Up/Down channel selection, and a clear sound quality.

5. การตั้งค่า

5.1 การติดตั้งตัวรับส่งสัญญาณ

Use the provided mounting bracket and hardware to securely install the RA27 in a suitable location on your vessel. Ensure it is easily accessible for operation and away from direct sunlight or excessive heat.

5.2 การเชื่อมต่อสายไฟ

Connect the power cable to a 13.8V DC power source. Ensure correct polarity (red to positive, black to negative). Improper connection can damage the unit.

5.3 การเชื่อมต่อเสาอากาศ

Connect a suitable marine VHF antenna to the antenna connector on the rear of the transceiver. Ensure the connection is tight and waterproof.

รูปที่ 4: ด้านหลัง view of the RA27, showing power, antenna, and other connections.

5.4 GPS Connection (Optional)

The RA27 has an integrated GPS. If connecting an external GPS device, refer to the wiring diagram in the full manual for NMEA 0183 input. The integrated GPS provides location data for DSC functions.

Figure 5: RA27 highlighting built-in GPS and option for external GPS connection.

6. คู่มือการใช้งาน

6.1 Power On/Off and Volume/Squelch

• พลัง: Rotate the PWR/VOL/SQL knob clockwise to turn on the unit. Rotate counter-clockwise until it clicks to turn off.
• ปริมาณ: Adjust the PWR/VOL/SQL knob to set the desired audio volume.
• สเควล์ช: Press the PWR/VOL/SQL knob to enter squelch adjustment mode. Rotate the knob to set the squelch level, eliminating background noise when no signal is present.

6.2 การเลือกช่องสัญญาณ

The RA27 supports 88 channels across International, USA, and Canada channel groups. Use the Up/Down buttons on the microphone or the front panel to change channels. Press the '16/Call Channel' button to quickly switch to Channel 16 (distress and calling channel).

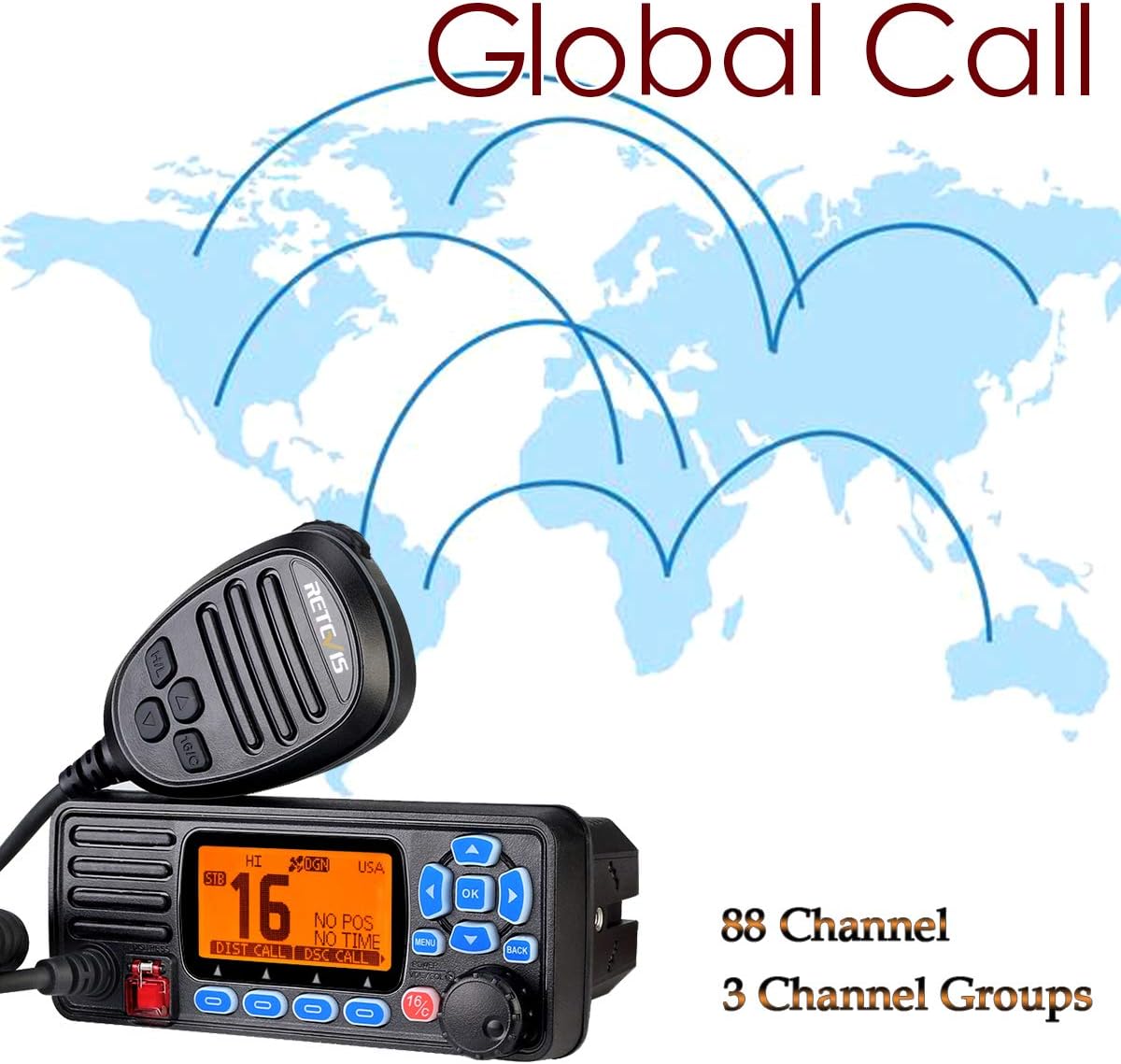

Figure 6: RA27 supports 88 channels and 3 channel groups for international use.

6.3 ฟังก์ชันนาฬิกาคู่/สามเรือน

The Dual/Tri-watch function allows monitoring of multiple channels simultaneously.

• นาฬิกาคู่: Monitors the current working channel and Channel 16.
• ไตร-วอทช์: Monitors the current working channel, Channel 16, and a designated call channel.

Refer to the menu options to activate and configure these watch modes.

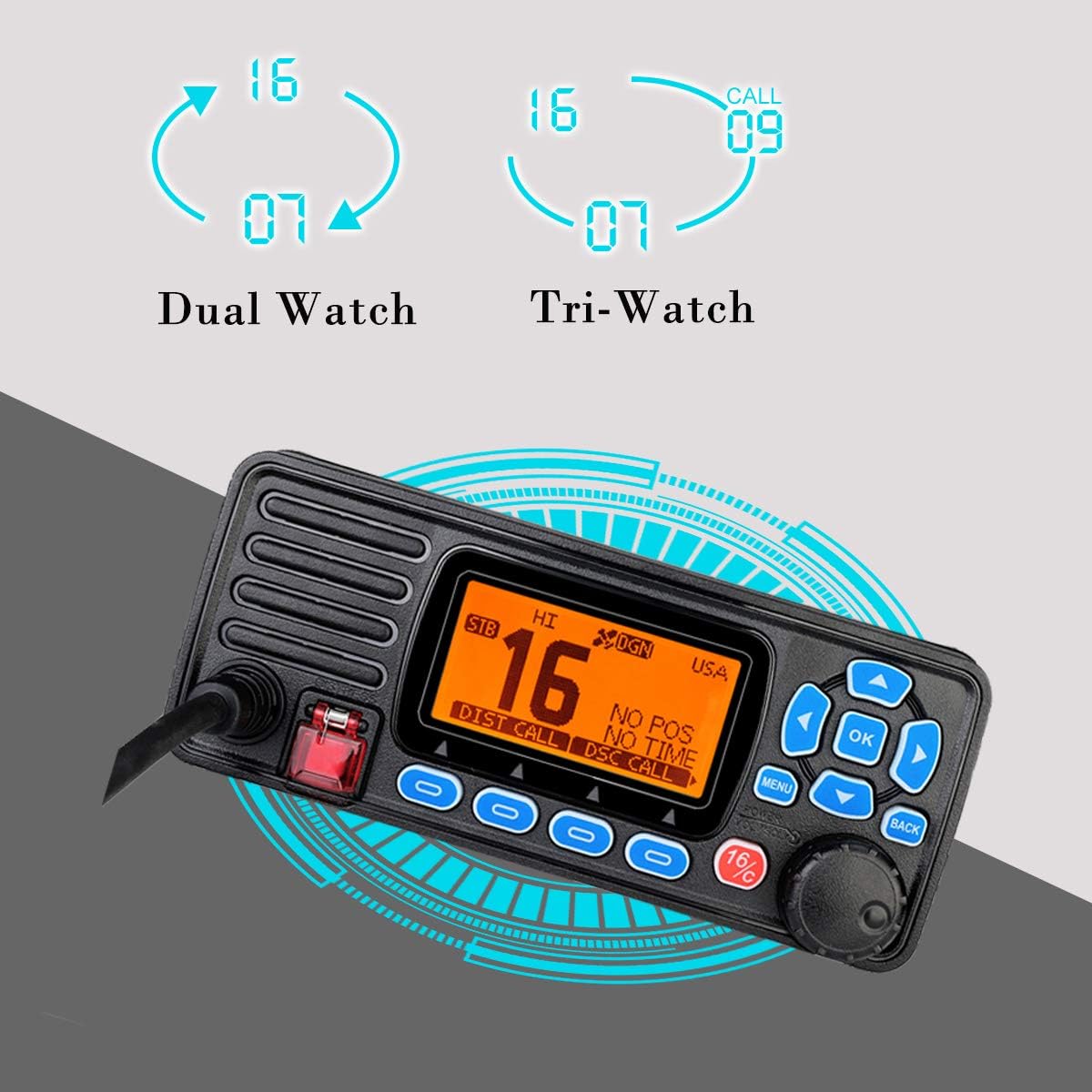

Figure 7: Visual representation of Dual Watch (Channel 16 and current) and Tri-Watch (Channel 16, current, and call channel).

6.4 การทำงานของ DSC (Digital Selective Calling)

The RA27 features Class D DSC for enhanced safety. It has a dedicated DSC receiving channel. To initiate a distress call, press and hold the red DISTRESS button on the front panel. Ensure your MMSI (Maritime Mobile Service Identity) is programmed into the radio for DSC functionality.

Figure 8: RA27 showing the one-click distress button for DSC calls in emergencies.

6.5 การระบายแรงสั่นสะเทือน

The RA27 includes a vibration drainage function to remove water from the speaker grille after exposure to water, ensuring clear audio. Activate this feature via the menu if audio clarity is reduced after the unit has been wet.

Figure 9: The RA27 is IP67 waterproof, capable of withstanding immersion. The vibration drainage feature helps clear water from the speaker.

7. การบำรุงรักษา

7.1 การทำความสะอาด

เช็ดตัวรับส่งสัญญาณด้วยผ้านุ่มๆamp cloth. Do not use harsh chemicals or abrasive cleaners. Ensure all connectors are clean and dry.

7.2 การดูแลรักษาวัสดุกันน้ำ

Regularly inspect rubber seals and connector caps for wear or damage. Ensure they are properly seated to maintain the IP67 waterproof rating.

7.3 ข้อมูลแบตเตอรี่

The RA27 uses a Lithium-ion battery (included). For optimal battery life, avoid extreme temperatures and fully charge the battery before extended storage.

8 การแก้ไขปัญหา

หากคุณพบปัญหาใดๆ กับ Retevis RA27 โปรดดูปัญหาและวิธีแก้ไขที่พบบ่อยต่อไปนี้:

9. ข้อมูลจำเพาะ

10. การรับประกันและการสนับสนุน

Retevis provides the following warranty for the RA27 Marine VHF Transceiver:

• ตัวเครื่องวิทยุ: รับประกัน 2 ปี.
• เครื่องประดับ: รับประกัน 1 ปี.
• การส่งคืน: นโยบายคืนสินค้าโดยไม่ต้องระบุเหตุผลภายใน 30 วัน

นอกเหนือจากระยะเวลารับประกันแล้ว ยังมีบริการบำรุงรักษาให้เลือกใช้ โดยผู้ซื้อต้องรับผิดชอบค่าใช้จ่ายที่เกี่ยวข้อง

For support, please contact Retevis through Amazon. We aim to respond to inquiries within 12 hours.
