BONTEC TV Wall Mount Bracket User Manual

การแนะนำ

This user manual provides comprehensive instructions for the installation, operation, and maintenance of your BONTEC TV Wall Mount Bracket. Designed for 17-45 inch LED, OLED, LCD Flat Screen TVs up to 66lbs, this low-profile, ultra-slim mount offers a secure and aesthetically pleasing solution for mounting your television. Please read this manual thoroughly before installation to ensure safe and correct usage.

ข้อมูลด้านความปลอดภัย

• ตรวจสอบให้แน่ใจว่าโครงสร้างผนังสามารถรับน้ำหนักรวมของขาตั้งและโทรทัศน์ได้อย่างปลอดภัย
• Do not mount on drywall alone. Always mount into wood studs, concrete, or brick walls.
• Verify your TV's VESA pattern and weight are within the mount's specifications (Max VESA 200x200mm, Max 66lbs).
• Use all provided hardware. If any parts are missing or damaged, contact BONTEC customer support.
• ควรใช้เครื่องตรวจหาโครงไม้เพื่อระบุตำแหน่งโครงไม้ให้แม่นยำเสมอ
• During installation, ensure no electrical wires or plumbing are behind the drilling area.
• Two people are recommended for installation to ensure safety and ease of handling.
• After installation, double-check all connections and ensure the TV is securely fastened to the mount.

เนื้อหาแพ็คเกจ

โปรดตรวจสอบว่าส่วนประกอบทั้งหมดมีอยู่ก่อนเริ่มการติดตั้ง:

• ขาตั้งยึดทีวีติดผนัง (โครงหลัก)
• TV Mounting Brackets (x2)
• Assorted Screws and Washers for TV attachment
• Lag Bolts and Wall Anchors for wall attachment
• ระดับน้ำ
• เคเบิ้ลไทร์ (x3)
• คู่มือการติดตั้ง

Image: All components of the BONTEC TV Wall Mount Bracket, including the main frame, TV brackets, and installation hardware.

ข้อมูลจำเพาะ

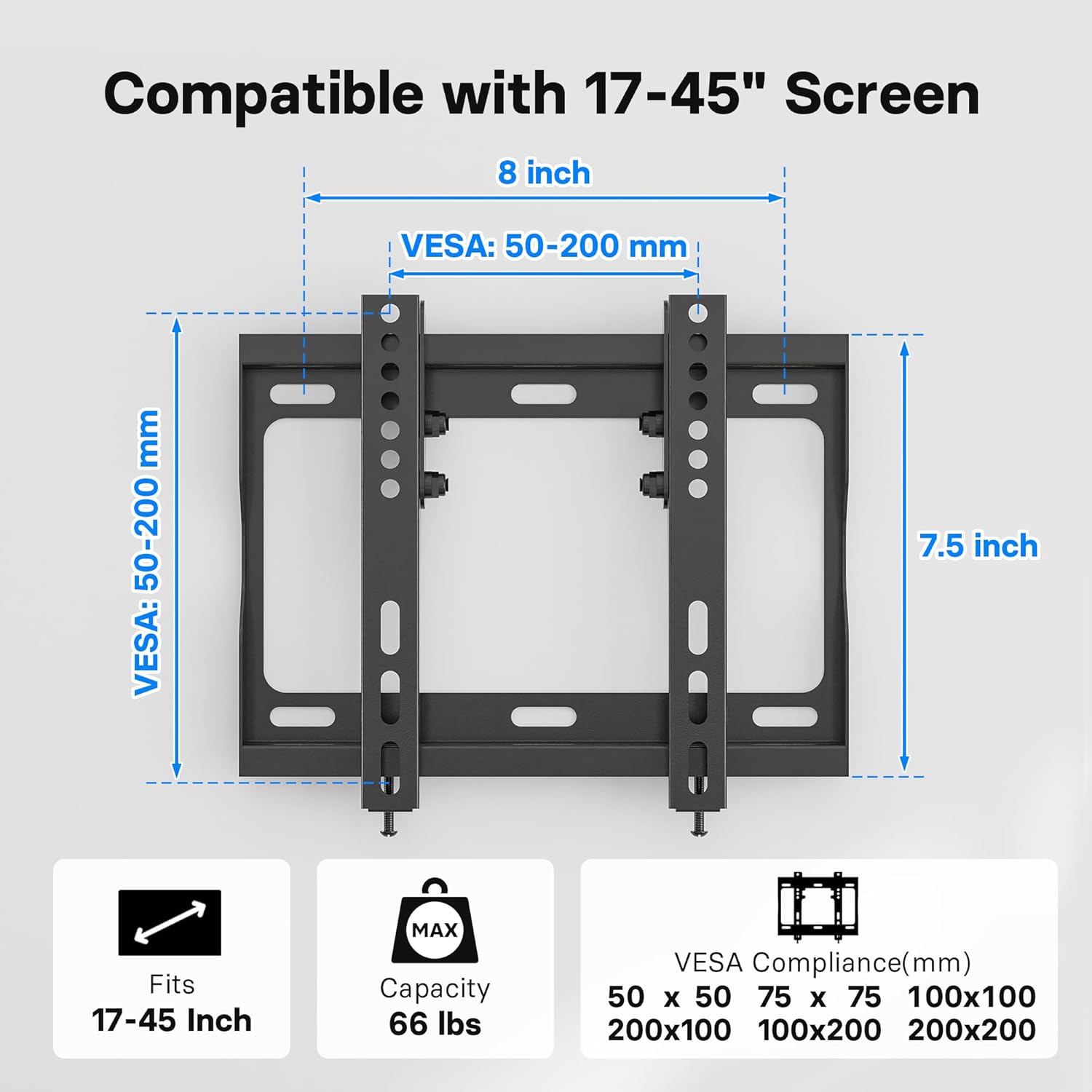

Image: Diagram illustrating the VESA compatibility (50-200mm) and screen size range (17-45 inches) for the mount.

การติดตั้งและการตั้งค่า

Follow these steps carefully to install your BONTEC TV Wall Mount Bracket. It is highly recommended to have two people for this process.

ขั้นตอนที่ 1: ติดขายึดทีวีเข้ากับทีวี

1. วางทีวีคว่ำหน้าลงบนพื้นผิวที่นุ่มและสะอาดอย่างระมัดระวังเพื่อป้องกันรอยขีดข่วน
2. ระบุรูยึด VESA ที่ด้านหลังทีวีของคุณ
3. Select the appropriate screws and washers from the provided hardware kit that fit your TV's mounting holes.
4. Attach the two vertical TV mounting brackets to the back of your TV. Ensure the hooks on the brackets are facing inward, towards the center of the TV.
5. ขันสกรูให้แน่น แต่อย่าขันแน่นเกินไป

Image: A television mounted flat against a wall, demonstrating the ultra-slim 1.18-inch profile ของภูเขา

ขั้นตอนที่ 2: ทำเครื่องหมายและเจาะรูบนผนัง

1. กำหนดความสูงที่ต้องการสำหรับทีวีของคุณ
2. Place the wall plate against the wall at the desired height and use the included spirit level to ensure it is perfectly horizontal.
3. Mark the drilling points through the holes on the wall plate using a pencil.
4. สำหรับโครงไม้: Use a stud finder to locate the center of the wood studs. Drill pilot holes (recommended size: 7/32" or 5.5mm) at the marked locations.
5. สำหรับผนังคอนกรีต/อิฐ: Drill pilot holes (recommended size: 3/8" or 10mm) at the marked locations. Insert the plastic wall anchors into the drilled holes. Tap gently with a hammer if needed until flush with the wall surface.

Image: Visual guide demonstrating the applicability of the mount to wood studs, concrete walls, and brick walls. A warning states: "DO NOT MOUNT ON DRYWALL ALONE".

ขั้นตอนที่ 3: ติดตั้งแผ่นติดผนังเข้ากับผนัง

1. จัดวางแผ่นยึดผนังให้ตรงกับรูที่เจาะไว้
2. Secure the wall plate to the wall using the lag bolts and washers. For concrete/brick walls, ensure the lag bolts go into the previously inserted wall anchors.
3. Tighten all bolts firmly to ensure the wall plate is securely fastened to the wall.

ขั้นตอนที่ 4: ติดตั้งทีวีบนแผ่นยึดผนัง

1. ขอความช่วยเหลือจากผู้อื่น ยกทีวีขึ้นอย่างระมัดระวังโดยใช้ขายึดที่ให้มาด้วย
2. จัดตำแหน่งขอเกี่ยวบนขายึดทีวีให้ตรงกับขอบด้านบนของแผ่นติดผนัง
3. Gently lower the TV, ensuring the brackets engage securely with the wall plate.
4. Once the TV is hanging, locate the safety lock bolts at the bottom of the TV brackets. Tighten these bolts to secure the TV to the wall plate and prevent accidental dislodging.

Image: A visual representation of the easy 15-minute installation process, showing the TV being mounted onto the wall plate.

ภาพ: ภาพระยะใกล้ view of the safety lock bolts, which secure the TV brackets to the wall plate after the TV is hung.

วิดีโอแนะนำการติดตั้ง

Operating the Mount (Tilt Feature)

The BONTEC TV Wall Mount features a 10-degree forward tilt to optimize your viewช่วยให้ประสบการณ์การใช้งานดียิ่งขึ้นและลดแสงสะท้อน

1. To adjust the tilt, loosen the tilt adjustment bolts on the side of the TV mounting brackets.
2. Carefully tilt the TV to your desired angle (up to 10 degrees forward).
3. Once the desired angle is achieved, tighten the tilt adjustment bolts securely to lock the TV in place.

Image: A diagram illustrating the 10-degree tilt capability of the mount and the space provided for cable management behind the TV.

Image: A family enjoying television, demonstrating how the BONTEC TV wall mount allows for optimal viewการจัดวางมุมมองต่างๆ ในห้องนั่งเล่น

การซ่อมบำรุง

To ensure the longevity and safe operation of your BONTEC TV Wall Mount Bracket:

• ตรวจสอบสกรูและน็อตทั้งหมดเป็นระยะ เพื่อให้แน่ใจว่ายังแน่นและปลอดภัยดีอยู่
• ทำความสะอาดฐานยึดด้วยผ้าแห้งเนื้อนุ่ม หลีกเลี่ยงการใช้สารทำความสะอาดที่มีฤทธิ์กัดกร่อนหรือตัวทำละลาย
• Do not hang anything from the mount other than the specified television.

การแก้ไขปัญหา

การรับประกันและการสนับสนุน

For warranty information and customer support, please refer to the product packaging or visit the official BONTEC webไซต์นี้ โปรดเก็บใบเสร็จรับเงินที่ซื้อไว้เพื่อใช้เรียกร้องการรับประกัน

If you encounter any issues not covered in this manual, please contact BONTEC customer service for assistance.
