iKonix Juki Industrial Lockstitch DDL8100e Sewing Machine Instruction Manual

1. บทนำ

This manual provides essential information for the safe and efficient operation of your iKonix Juki Industrial Lockstitch DDL8100e Sewing Machine. Please read all instructions carefully before assembly and operation to ensure proper use and longevity of the machine.

2. ข้อมูลด้านความปลอดภัย

• Always disconnect the power supply before cleaning, servicing, or when the machine is not in use.
• Keep hands and fingers away from the needle area and moving parts during operation.
• Use only recommended needles and threads for optimal performance and to prevent damage.
• ตรวจสอบให้แน่ใจว่าวางเครื่องไว้บนพื้นผิวที่ได้ระดับและมั่นคง
• ห้ามใช้งานเครื่องจักรหากมีชิ้นส่วนใดๆ ชำรุดหรือสูญหาย

3. เนื้อหาบรรจุภัณฑ์

The iKonix Juki DDL8100e package includes the following components. Please verify all items are present upon unboxing.

• Juki DDL8100e Machine Head
• Industrial Sewing Machine Table
• Electronic DC Servo Motor (3/4 H.P, 1 PHASE, 110 VOLT, 0 ~3300 RPM)
• เครื่องม้วนกระสวย
• ที่วางด้าย
• น้ำมันเครื่อง
• คู่มือการใช้งาน (เอกสารนี้)
• กระทะน้ำมัน
• เครื่องยกเข่า
• สายพานวี
• ลิ้นชัก
• เครื่องมือ
• แอลอีดีแอลamp

Figure 3.1: Various accessories included with the machine.

4. คำแนะนำในการประกอบ

บันทึก: Professional assembly may be required. The machine comes unassembled. Follow these steps carefully.

1. Assemble the Table Stand: Connect the table legs and crossbars to form a sturdy stand. Ensure all bolts are tightened securely.
2. Mount the Tabletop: Place the tabletop onto the assembled stand. Align the pre-drilled holes and secure the tabletop using the provided screws.
3. Install the Machine Head: Carefully lower the Juki DDL8100e machine head into the cutout on the tabletop. Ensure it sits flush and is stable.
4. Attach the Servo Motor: Mount the Electronic DC Servo Motor underneath the tabletop, aligning it with the machine head's pulley. Secure it with the provided hardware. Connect the V-belt between the motor pulley and the machine head pulley.
5. Install Knee Lifter and Oil Pan: Attach the knee lifter mechanism and the oil pan according to the diagrams in the detailed manual. The knee lifter allows for hands-free presser foot lifting.
6. Set up Thread Stand and Bobbin Winder: Assemble the thread stand and place it behind the machine. Install the bobbin winder on the machine head as indicated.
7. เชื่อมต่อ LED Lamp: ติด LED lamp to provide illumination to the sewing area.

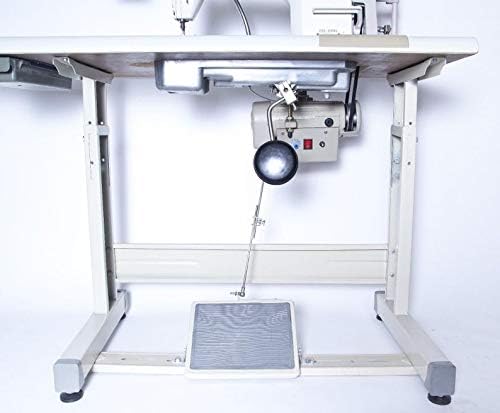

Figure 4.1: Fully assembled Juki DDL8100e industrial sewing machine with table and motor.

Figure 4.2: Close-up of the servo motor mounted beneath the machine table.

รูปที่ 4.3: View of the knee lifter and other components under the sewing table.

รูปที่ 4.4: มิติเหนือview of the assembled sewing machine.

5. คู่มือการใช้งาน

5.1. การร้อยด้ายเข้าเครื่อง

Refer to the detailed threading diagrams in your included instruction manual for precise steps. Proper threading is crucial for consistent stitch quality.

Figure 5.1: Close-up of the machine head, showing the upper threading path.

5.2. Bobbin Winding

The machine features an integrated bobbin winder. Place an empty bobbin onto the winder spindle, guide the thread as instructed, and engage the winder. The large M-style industrial bobbin allows for extended sewing without frequent changes.

5.3. การปรับความยาวตะเข็บ

The maximum stitch length is 5 mm. Adjust the stitch length dial on the machine head to achieve the desired stitch size for your material.

5.4. Presser Foot Lift

The presser foot can be lifted by hand (max. 5.5 mm) or by using the knee lifter (max. 13 mm). This high lift capacity is beneficial for handling thicker materials.

5.5. Servo Motor Speed Control

The Electronic DC Servo Motor offers variable speed control from 0 to 3300 RPM, allowing for precise speed adjustments suitable for various sewing tasks and materials.

6. การบำรุงรักษา

การบำรุงรักษาอย่างสม่ำเสมอจะช่วยให้จักรเย็บผ้าของคุณมีอายุการใช้งานยาวนานและทำงานได้อย่างมีประสิทธิภาพสูงสุด

• การหล่อลื่นด้วยน้ำมัน: The machine features an auto-lubricating full rotary hook. Regularly check the oil level in the oil pan and refill with machine oil as needed. Refer to the oil level indicators (HIGH/LOW).
• การทำความสะอาด: Keep the machine head and surrounding area clean from lint and dust. Use a soft brush or cloth.
• การเปลี่ยนเข็ม: Replace needles regularly, especially when working with different materials or if the needle shows signs of wear. Recommended needles: 9-18 DBX1 (16x231) up to size 19.

7 การแก้ไขปัญหา

หากพบปัญหา โปรดดูคำแนะนำในการแก้ไขปัญหาทั่วไปต่อไปนี้:

• ข้ามตะเข็บ: Check if the needle is inserted correctly, if it's bent or dull, or if the threading is correct.
• การขาดของเส้นด้าย: Inspect the thread path for obstructions, ensure proper tension, and check for burrs on the needle or machine parts.
• เย็บไม่เท่ากัน: Verify correct tension settings for both upper and bobbin threads. Ensure the presser foot pressure is appropriate for the fabric.
• เครื่องไม่สตาร์ท: Check power connections, ensure the motor switch is on, and verify the V-belt is properly engaged.
• ความเสียหายทางกายภาพ: Upon receiving the product, inspect all components for any shipping damage. Contact your seller immediately if damage is found.

8. ข้อมูลจำเพาะ

Figure 8.1: Manufacturer specifications for the Juki DDL-8100A (similar to DDL8100e).

9. การรับประกันและการสนับสนุน

For warranty information and technical support, please refer to the documentation provided with your purchase or contact iKonix customer service directly. Keep your proof of purchase for any warranty claims.
