Mabe Aqua Saver Green 19 kg Automatic Washing Machine - User Manual

1. บทนำ

This manual provides essential information for the safe and efficient operation of your Mabe Aqua Saver Green 19 kg Automatic Washing Machine, model LMA79115VBAB0. Please read these instructions thoroughly before installation and use, and keep them for future reference.

Your washing machine features an agitator wash system, designed for effective cleaning and garment care. Key features include:

• Aqua Saver Green Technology: Designed to optimize water consumption.
• New Agitator Design: Enhances cleaning performance and fabric care.
• ล้างด่วน: Allows for quick washing cycles, completing laundry in approximately 20 minutes.

2. คำแนะนำด้านความปลอดภัย

เพื่อลดความเสี่ยงของการเกิดไฟไหม้ ไฟฟ้าช็อต หรือการบาดเจ็บเมื่อใช้เครื่อง โปรดปฏิบัติตามข้อควรระวังพื้นฐานเหล่านี้:

• อ่านคำแนะนำทั้งหมดก่อนใช้เครื่องใช้ไฟฟ้า
• ห้ามซักเสื้อผ้าที่เคยทำความสะอาด ซัก แช่ หรือเปื้อนด้วยน้ำมันเบนซิน สารละลายซักแห้ง หรือสารไวไฟหรือระเบิดอื่นๆ เนื่องจากสารเหล่านี้ปล่อยไอระเหยที่อาจติดไฟหรือระเบิดได้
• ห้ามให้เด็กเล่นบนหรือในเครื่องใช้ไฟฟ้า ควรมีการดูแลเด็กอย่างใกล้ชิดเมื่อใช้เครื่องใช้ไฟฟ้าใกล้กับเด็ก
• อย่าเอื้อมมือเข้าไปในเครื่องหากถังซักหรือเครื่องกวนกำลังเคลื่อนที่
• ห้ามติดตั้งหรือเก็บเครื่องใช้ไฟฟ้าไว้ในที่ที่อาจสัมผัสกับสภาพอากาศ
• อย่าทำampเอ่อ พร้อมการควบคุม
• ห้ามซ่อมแซมหรือเปลี่ยนชิ้นส่วนใดๆ ของอุปกรณ์ หรือพยายามให้บริการใดๆ เว้นแต่จะแนะนำเป็นพิเศษในคำแนะนำในการบำรุงรักษาสำหรับผู้ใช้หรือในคำแนะนำในการซ่อมแซมโดยผู้ใช้ที่เผยแพร่ซึ่งคุณเข้าใจและมีทักษะในการดำเนินการ
• ควรตัดการเชื่อมต่อเครื่องใช้ไฟฟ้าจากแหล่งจ่ายไฟทุกครั้งก่อนดำเนินการซ่อมบำรุงใดๆ

3. การตั้งค่าและการติดตั้ง

3.1 การแกะกล่อง

Carefully remove all packaging materials, including the shipping base and any internal packing. Ensure no parts are left inside the drum. Keep packaging materials away from children.

3.2 ข้อกำหนดสถานที่

Place the washing machine on a firm, level floor. Ensure there is adequate space for water inlet hoses, drain hose, and power cord. Avoid installing in areas where it may be exposed to freezing temperatures or direct sunlight.

รูปที่ 1: ด้านหน้าขวา view of the Mabe 19 kg Automatic Washing Machine. This image shows the overall design and dimensions of the appliance, useful for planning installation space.

3.3 การเชื่อมต่อสายยางน้ำ

Connect the hot and cold water inlet hoses to the corresponding valves on the back of the washer and to your household water supply. Ensure connections are tight to prevent leaks. Use new hoses provided with the washer to prevent water leakage or damage.

3.4 การต่อท่อระบายน้ำ

Securely attach the drain hose to the drain outlet on the back of the washer. Place the other end of the drain hose into a standpipe or laundry tub, ensuring it is properly secured to prevent it from dislodging during the drain cycle.

3.5 การเชื่อมต่อสายไฟ

Plug the power cord into a grounded electrical outlet. Do not use extension cords or adapters. Ensure the electrical supply meets the requirements specified in the 'Specifications' section.

3.6 การปรับระดับเครื่องจักร

Use a level to ensure the washing machine is perfectly balanced. Adjust the leveling feet at the bottom of the washer as needed. A properly leveled machine reduces vibration and noise during operation.

4. คู่มือการใช้งาน

4.1 แผงควบคุมโอเวอร์view

The control panel features 5 knobs and various indicators for selecting wash cycles and options. Familiarize yourself with the functions of each control before operating the machine.

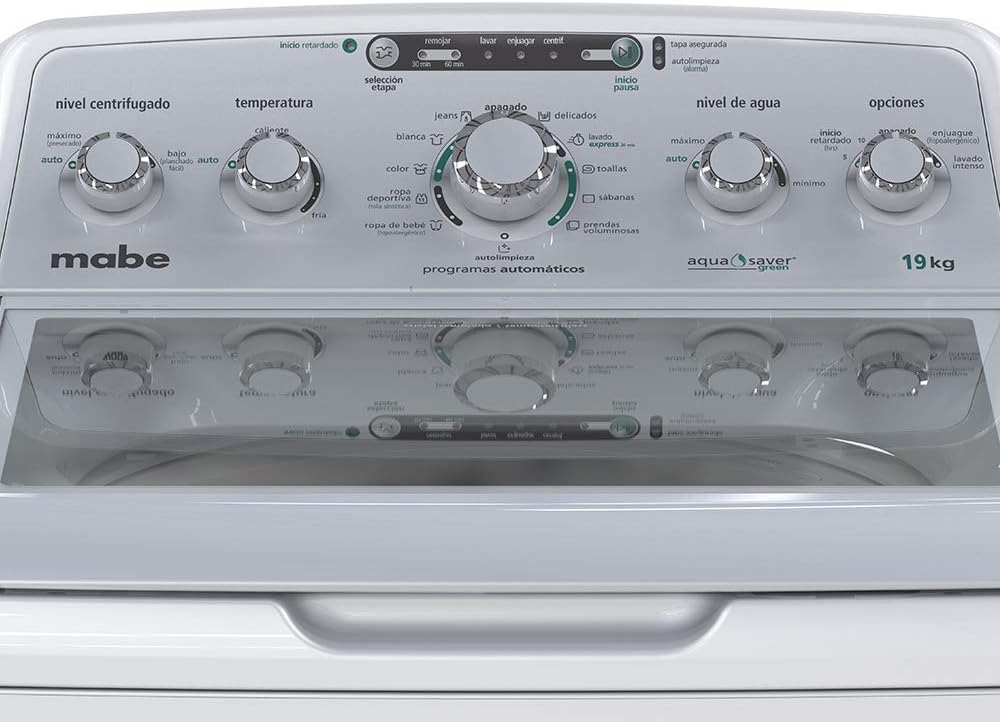

รูปที่ 2: รายละเอียด view of the washing machine's control panel. This image highlights the 5 control knobs for spin level, temperature, automatic programs, water level, and additional options.

• Nivel Centrifugado (Spin Level): Adjusts spin speed (Auto, Bajo, Máximo).
• Temperatura (Temperature): Selects water temperature (Fría, Caliente).
• Programas Automáticos (Automatic Programs): Dial to select one of 11 wash cycles.
• Nivel de Agua (Water Level): Automatically detects load size (5 automatic load sizes).
• Opciones (Options): Additional functions like Delay, Hypoallergenic Rinse, Intense Wash.

4.2 การโหลดผ้าซัก

Open the lid and load clothes loosely around the agitator. Do not overload the machine, as this can affect washing performance and cause damage. Close the lid securely before starting a cycle.

รูปที่ 3 : ภายใน view of the washing machine drum, showing the central agitator. This illustrates how laundry should be loaded around the agitator for optimal washing.

Figure 4: Close-up of the washing machine's agitator. The new design is engineered for improved cleaning and fabric care.

4.3 Adding Detergent, Softener, and Bleach

Your washer is equipped with dispensers for detergent, bleach, and fabric softener:

• ผงซักฟอก : Add the recommended amount of detergent directly into the drum with the clothes, or into the designated dispenser if available (not explicitly mentioned in JSON, but common).
• Bleach Dispenser: Located on the lid. Add liquid bleach to this dispenser before starting the cycle.
• เครื่องจ่ายน้ำยาปรับผ้านุ่ม: Integrated into the agitator. Add liquid fabric softener to this dispenser. It will be dispensed automatically during the rinse cycle.

4.4 การเลือกรอบการซัก

Turn the "Programas Automáticos" knob to select one of the 11 available cycles:

• Autolimpieza (Self-Clean - with alarm)
• Ropa de Bebé (Baby Clothes)
• Ropa Deportiva (Sportswear)
• Ciclo Rápido (Quick Cycle)
• Blancos (Whites)
• Ropa de Color (Color Clothes)
• ยีนส์
• Prendas Voluminosas (Bulky Items)
• Delicados (Delicates)
• Sábanas (Sheets)
• Toallas (Towel)

4.5 การปรับการตั้งค่าและตัวเลือกต่างๆ

After selecting a cycle, you can customize settings using the other knobs and buttons:

• อุณหภูมิ: Choose between Cold (Fría) or Hot (Caliente) water.
• ระดับการหมุน: Select Auto, Low (Bajo), or Maximum (Máximo) spin speed.
• ระดับน้ำ: The machine automatically detects the load size and adjusts the water level from 5 available options.
• วอช สtagใช่: Select specific stages like Spin (Centrifugar), Rinse (Enjuagar), Wash (Lavar), or Soak (Remojo - 30 or 60 min).
• Additional Functions (Opciones):
  • Delay (Delay): Set a delayed start for 5 or 10 hours.
  • Hypoallergenic Rinse (Enjuague Hipoalergénico): Adds an extra rinse to remove detergent residues.
  • Intense Wash (Lavado Intenso): Provides a more vigorous wash for heavily soiled items.

4.6 การเริ่มรอบการซัก

Once laundry is loaded, detergent added, and cycle/options selected, close the lid and press the Start button (if available, or turn the main knob to start position). The lid will lock, and the cycle will begin.

The lid features a safety lock mechanism. The lid will remain locked during operation and will unlock once the cycle is complete or paused safely.

5. การบำรุงรักษา

5.1 การทำความสะอาดเครื่องซักผ้า

Regular cleaning helps maintain the performance and longevity of your washing machine.

• Autoclean Cycle: Use the "Autolimpieza" cycle with an alarm feature to clean the washer tub. Follow the instructions for this specific cycle.
• การทำความสะอาดภายนอก: เช็ดพื้นผิวภายนอกด้วยผ้านุ่ม damp ผ้า ห้ามใช้สารทำความสะอาดที่มีฤทธิ์กัดกร่อนหรือตัวทำละลาย

5.2 เครื่องจ่ายน้ำยาทำความสะอาด

Periodically clean the bleach and fabric softener dispensers to prevent buildup. Remove the dispensers (if removable) and rinse them under warm water. Clean any residue with a small brush if necessary.

5.3 Winterizing (Storage)

If the washer is to be stored in an area subject to freezing temperatures, or if it will be unused for an extended period, follow these steps to prevent damage:

1. ปิดก๊อกน้ำประปา
2. Disconnect water inlet hoses from the faucets and drain any remaining water.
3. Run a drain/spin cycle to remove water from the tub and pump.
4. ถอดปลั๊กเครื่องซักผ้าออกจากเต้ารับไฟฟ้า

6 การแก้ไขปัญหา

ก่อนติดต่อฝ่ายบริการกรุณาสอบถามview this section for solutions to common issues.

หากปัญหายังคงมีอยู่หลังจากพยายามแก้ไขปัญหาเหล่านี้แล้ว โปรดติดต่อฝ่ายสนับสนุนลูกค้า

7. ข้อมูลจำเพาะ

8. ข้อมูลการรับประกัน

Mabe provides a limited warranty for this washing machine. The duration and terms of the warranty may vary by region and purchase date. Please refer to the warranty card included with your product or visit the official Mabe webเว็บไซต์สำหรับข้อมูลโดยละเอียดเกี่ยวกับการรับประกัน เงื่อนไขและข้อกำหนด

เก็บหลักฐานการซื้อของคุณไว้ (ใบเสร็จรับเงินหรือใบแจ้งหนี้) เนื่องจากจะต้องใช้หลักฐานนี้ในการเรียกร้องการรับประกันใดๆ

9. การสนับสนุนลูกค้า

For technical assistance, service requests, or inquiries about your Mabe washing machine, please contact Mabe customer support.

Contact information can typically be found on the Mabe official website, in the product packaging, or on a label affixed to the appliance.

When contacting support, please have your model number (LMA79115VBAB0) and serial number ready to expedite service.
