Gravity Audio G12BD1 12-inch 1000W Powered Subwoofer Enclosure Instruction Manual

1. บทนำ

ขอบคุณสำหรับการซื้อasing the Gravity Audio G12BD1 12-inch 1000W Powered Subwoofer Enclosure. This manual provides essential information for the proper installation, operation, and maintenance of your new subwoofer. To ensure optimal performance and safety, please read this manual thoroughly before attempting to install or use the product. Keep this manual for future reference.

2. ข้อมูลด้านความปลอดภัย

ปฏิบัติตามข้อควรระวังด้านความปลอดภัยต่อไปนี้เพื่อป้องกันการบาดเจ็บหรือความเสียหายต่อผลิตภัณฑ์และยานพาหนะ:

• ความปลอดภัยทางไฟฟ้า: Always disconnect the vehicle's negative battery terminal before beginning any electrical work. Ensure all wiring is correctly routed and secured to prevent pinching or damage. Use appropriate gauge wiring for power and ground connections.
• สภาพแวดล้อมการติดตั้ง: Install the subwoofer in a dry, well-ventilated area, away from direct sunlight, heat sources, and moisture. Ensure the enclosure is securely mounted to prevent movement during vehicle operation.
• การป้องกันการได้ยิน: Prolonged exposure to high sound pressure levels can cause permanent hearing damage. Operate the subwoofer at comfortable listening levels.
• การติดตั้งโดยมืออาชีพ: If you are unsure about any aspect of the installation, it is recommended to seek assistance from a qualified professional car audio installer.

3. เนื้อหาบรรจุภัณฑ์

ตรวจสอบว่ามีรายการทั้งหมดอยู่ในแพ็คเกจ:

• 1 x Gravity Audio G12BD1 Powered Subwoofer Enclosure

4. การตั้งค่าและการติดตั้ง

Proper installation is crucial for the performance and longevity of your subwoofer. The G12BD1 is designed for universal fit in vehicles, typically in the trunk or a large cargo area.

4.1. ข้อควรพิจารณาในการจัดวาง

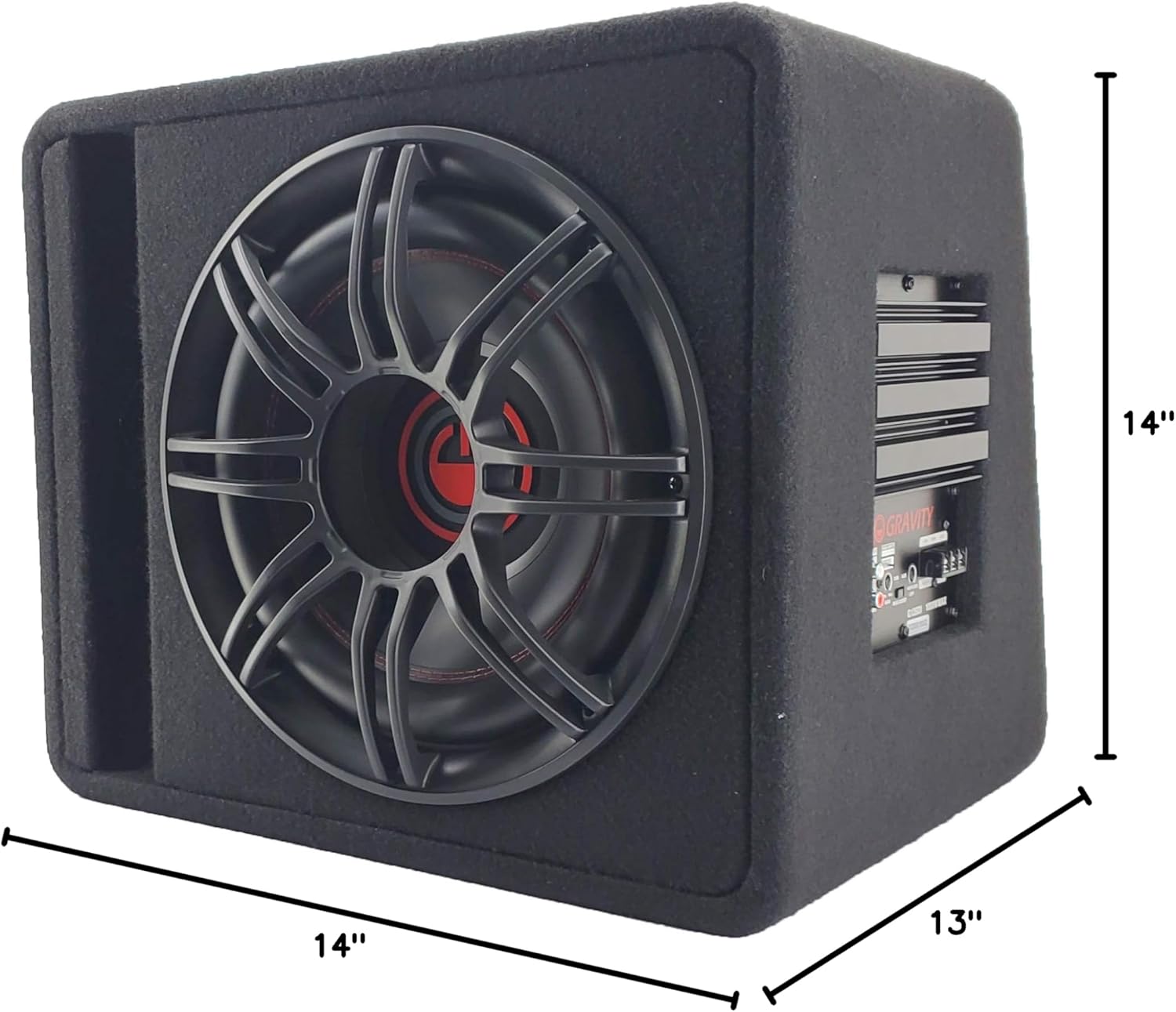

Consider the available space in your vehicle. The dimensions of the enclosure are approximately 13"D x 14"W x 14"H. Ensure there is adequate clearance for air circulation around the ampส่วนเครื่องช่วยหายใจ

4.2. การเชื่อมต่อสายไฟ

The G12BD1 features an integrated amplifier, simplifying the wiring process. You will need to connect power, ground, a remote turn-on signal, and an audio input signal.

1. การเชื่อมต่อสายไฟ (+12V): Connect a heavy-gauge power cable (e.g., 8-gauge or 4-gauge, depending on total system power) directly from the vehicle's positive battery terminal to the +12V terminal on the subwoofer's amplifier. Install an in-line fuse holder (with an appropriately rated fuse) within 18 inches of the battery.
2. การต่อสายดิน (GND): เชื่อมต่อสายดินขนาดใหญ่จากขั้วต่อ GND บน ampเชื่อมต่อกับพื้นผิวโลหะที่สะอาดและไม่ได้ทาสีบนตัวถังรถ ตรวจสอบให้แน่ใจว่าการเชื่อมต่อมีความแข็งแรงและมีความต้านทานต่ำ
3. การเปิดใช้งานระยะไกล (REM): Connect a remote turn-on wire from your head unit's remote output (typically a blue/white wire) to the REM terminal on the amplifier. This signal turns the ampเปิดและปิดเครื่องเสียงพร้อมกับชุดเครื่องเสียงหลักของคุณ
4. อินพุตเสียง:
   • RCA Low-Level Input: If your head unit has RCA pre-outs, connect RCA cables from the head unit's subwoofer or rear pre-outs to the RCA input jacks on the G12BD1 ampชีวิต.
   • High-Level Speaker Input: If your head unit does not have RCA pre-outs, use the high-level speaker inputs. Connect the speaker wires from your head unit's rear speaker outputs to the high-level input terminals on the ampชีวิต.

After all connections are made, double-check them for polarity and security before reconnecting the vehicle's negative battery terminal.

5. คู่มือการใช้งาน

เมื่อติดตั้งเสร็จแล้ว คุณสามารถปรับการตั้งค่าซับวูฟเฟอร์เพื่อให้ได้ประสิทธิภาพเสียงที่ดีที่สุด

5.1. Control Panel Adjustments

Refer to Figure 2 for the location of these controls:

• ได้รับ: This control matches the output level of your head unit to the input sensitivity of the subwoofer amplifier. Start with the gain set to minimum. Gradually increase it until you hear distortion, then back it off slightly. Do not use the gain control as a volume knob.
• เพิ่มเสียงเบส: This control allows you to increase the bass output at a specific frequency. Use sparingly to avoid distortion and potential damage to the subwoofer.
• LPF (ฟิลเตอร์ผ่านความถี่ต่ำ): This control sets the upper frequency limit for the subwoofer. Frequencies above this setting will be filtered out. A common starting point is between 80Hz and 120Hz. Adjust to blend smoothly with your main speakers.

5.2. การเพิ่มพลังครั้งแรก

After all connections are secure and settings are initially adjusted:

1. Turn on your vehicle's ignition and head unit.
2. The power indicator on the subwoofer amplifier should illuminate.
3. Play some music with a good bass range.
4. Carefully adjust the GAIN, BASS BOOST, and LPF controls to achieve balanced and clear bass output without distortion.

6. การบำรุงรักษา

Regular maintenance ensures the longevity and performance of your subwoofer.

• การทำความสะอาด: Use a soft, dry cloth to wipe down the enclosure and ampเครื่องขยายเสียง หลีกเลี่ยงการใช้สารเคมีรุนแรงหรือน้ำยาทำความสะอาดที่มีฤทธิ์กัดกร่อน
• การตรวจสอบ: Periodically check all wiring connections for tightness and signs of wear or corrosion. Ensure the enclosure remains securely mounted.
• การระบายอากาศ : ให้แน่ใจว่า amplifier's heat sink is not obstructed to allow for proper cooling.

7 การแก้ไขปัญหา

If you experience issues with your G12BD1 subwoofer, consult the following table before contacting support.

8. ข้อมูลจำเพาะ

9. การรับประกันและการสนับสนุน

The Gravity Audio G12BD1 comes with a 1-year warranty. For warranty claims or technical support, please contact the retailer where the product was purchased or the manufacturer directly. Keep your proof of purchase for warranty validation.
