1. บทนำ
คู่มือผู้ใช้นี้ให้ข้อมูลที่จำเป็นสำหรับการใช้งาน การตั้งค่า และการบำรุงรักษาเครื่องตัดพลาสม่า Scheppach PLC40 อย่างปลอดภัยและมีประสิทธิภาพ โปรดอ่านคู่มือนี้อย่างละเอียดก่อนใช้งานเครื่อง เพื่อให้มั่นใจถึงการใช้งานที่ถูกต้องและป้องกันการบาดเจ็บหรือความเสียหาย
รูปที่ 1: เครื่องตัดพลาสม่า Scheppach PLC40 แสดงให้เห็นasinด้วยดีไซน์ที่กะทัดรัดและอุปกรณ์เสริมที่ให้มาด้วย
เครื่องตัดพลาสม่า Scheppach PLC40 เป็นเครื่องตัดพลาสม่าทรงพลังและกะทัดรัด ออกแบบมาเพื่อการตัดโลหะต่างๆ อย่างแม่นยำและสะอาด รวมถึงทองแดง สแตนเลส อลูมิเนียม เหล็ก และเหล็กกล้า มีด้ามจับที่แข็งแรงเพื่อความสะดวกในการพกพา และสามารถปรับกระแสตัดได้อย่างต่อเนื่อง
2. คำแนะนำด้านความปลอดภัย
คำเตือน: การตัดด้วยพลาสมาอาจเป็นอันตรายได้หากไม่ปฏิบัติตามมาตรการความปลอดภัยที่เหมาะสม โปรดคำนึงถึงความปลอดภัยของตนเองและผู้อื่นเสมอ
- การปกป้องดวงตาและใบหน้า: ควรสวมหมวกนิรภัยสำหรับงานเชื่อมที่มีการปรับระดับความเข้มแสงได้เหมาะสมเสมอ เพื่อปกป้องดวงตาและใบหน้าจากแสงจ้า รังสี UV และประกายไฟ
- การป้องกันร่างกาย: ควรสวมใส่เสื้อผ้ากันไฟ ถุงมือหนา และรองเท้าหุ้มส้น เพื่อป้องกันประกายไฟ โลหะหลอมเหลว และไฟฟ้าช็อต
- การระบายอากาศ : ตรวจสอบให้แน่ใจว่าบริเวณทำงานมีการระบายอากาศที่เพียงพอ เพื่อระบายควันและก๊าซที่เกิดขึ้นระหว่างการตัด หากจำเป็น ให้ใช้เครื่องดูดควัน
- ความปลอดภัยทางไฟฟ้า: ตรวจสอบให้แน่ใจว่าแหล่งจ่ายไฟได้รับการต่อสายดินอย่างถูกต้อง ห้ามใช้งานเครื่องในสภาพเปียกชื้น ตรวจสอบสายเคเบิลและการเชื่อมต่อว่ามีรอยชำรุดเสียหายหรือไม่ก่อนใช้งานทุกครั้ง
- อันตรายจากไฟไหม้: ควรเก็บวัสดุไวไฟให้ห่างจากบริเวณที่กำลังตัด และเตรียมถังดับเพลิงไว้ให้พร้อม เพราะประกายไฟและโลหะร้อนอาจกระเด็นได้
- ความปลอดภัยของชิ้นงาน: ยึดชิ้นงานให้แน่นก่อนทำการตัด ตรวจสอบให้แน่ใจว่าพื้นผิวเรียบสนิทamp มีการสัมผัสกับชิ้นงานได้ดี
- เด็กและผู้เห็นเหตุการณ์: กันเด็กและบุคคลที่ไม่ได้รับอนุญาตให้ออกจากพื้นที่ทำงาน
- การซ่อมบำรุง: โปรดถอดปลั๊กไฟก่อนทำการบำรุงรักษาหรือเปลี่ยนวัสดุสิ้นเปลืองใดๆ
3. ส่วนประกอบผลิตภัณฑ์
เครื่องตัดพลาสม่า Scheppach PLC40 ประกอบด้วยส่วนประกอบหลักดังต่อไปนี้:
- เครื่องตัดพลาสม่า (PLC40)
- หัวตัดพลาสม่าพร้อมสายเคเบิล
- กราวด์Clamp พร้อมสายเคเบิล
- ตัวควบคุมแรงดันอากาศพร้อมมาตรวัด
- สายลม
- วัสดุสิ้นเปลือง (อิเล็กโทรด หัวฉีด ถ้วยเซรามิก)
รูปที่ 2: เกินview ของเครื่องตัดพลาสม่า Scheppach PLC40 และอุปกรณ์เสริมมาตรฐาน รวมถึงหัวตัดและสายดินampและวัสดุสิ้นเปลืองต่างๆ
รูปที่ 3: รายละเอียด view ภาพแสดงแผงควบคุมของ PLC40 ซึ่งแสดงปุ่มปรับกระแสไฟและไฟแสดงสถานะต่างๆ พร้อมกับหัวพลาสมา
4. การตั้งค่า
โปรดทำตามขั้นตอนเหล่านี้เพื่อตั้งค่าเครื่องตัดพลาสม่าในเบื้องต้น:
- การแกะกล่อง: นำชิ้นส่วนทั้งหมดออกจากบรรจุภัณฑ์อย่างระมัดระวัง และตรวจสอบดูว่ามีรอยเสียหายจากการขนส่งหรือไม่
- การจัดวาง: วางเครื่องตัดพลาสม่าบนพื้นผิวที่มั่นคงและเรียบ ในบริเวณที่มีอากาศถ่ายเทสะดวก และห่างจากวัสดุที่ติดไฟได้ง่าย
- เชื่อมต่อกราวด์ Clamp: ต่อสายดิน clamp เสียบสายเคเบิลเข้ากับขั้วต่อที่กำหนดไว้บนแผงด้านหน้าของเครื่องตัดพลาสม่า ตรวจสอบให้แน่ใจว่าเชื่อมต่อแน่นสนิท
- เชื่อมต่อหัวตัดพลาสม่า: เชื่อมต่อสายเคเบิลของหัวตัดพลาสมาเข้ากับจุดเชื่อมต่อที่ตรงกันบนแผงด้านหน้า บิดเพื่อยึดให้แน่นหากจำเป็น
- เชื่อมต่อแหล่งจ่ายอากาศ: ติดตั้งตัวควบคุมแรงดันอากาศเข้ากับช่องอากาศเข้าด้านหลังของเครื่องตัดพลาสม่า ต่อแหล่งจ่ายอากาศอัด (ไม่ได้รวมอยู่ในชุด) เข้ากับตัวควบคุมโดยใช้สายลม ตรวจสอบให้แน่ใจว่าอากาศที่จ่ายสะอาด แห้ง และปราศจากน้ำมัน
- การเชื่อมต่อไฟฟ้า: ต่อสายไฟเข้ากับเต้ารับไฟฟ้าที่มีสายดินที่เหมาะสม ตรวจสอบให้แน่ใจว่าแหล่งจ่ายไฟตรงตามข้อกำหนดที่ระบุไว้ในรายละเอียดสินค้า
รูปที่ 4: ด้านข้าง view โดยเน้นที่ตัวควบคุมแรงดันอากาศและจุดเชื่อมต่อของ PLC40 ซึ่งมีความสำคัญต่อการจัดการการจ่ายอากาศอย่างเหมาะสม
5. การใช้งานเครื่องตัดพลาสม่า
ก่อนเริ่มใช้งาน โปรดตรวจสอบให้แน่ใจว่าได้ปฏิบัติตามมาตรการความปลอดภัยทั้งหมด และการตั้งค่าเสร็จสมบูรณ์แล้ว
- เตรียมชิ้นงาน: ทำความสะอาดพื้นผิวโลหะที่จะตัด ขจัดสนิม สี หรือคราบไขมันออกให้หมด ยึดชิ้นงานให้แน่น
- ติดสายดินClamp: ยึดสายดินให้แน่นสนิทamp เข้ากับชิ้นงานเพื่อให้มีการสัมผัสทางไฟฟ้าที่ดี
- เปิดเครื่อง: เปิดสวิตช์ไฟหลักของเครื่องตัดพลาสม่า
- ปรับแรงดันอากาศ: ตั้งค่าตัวควบคุมแรงดันอากาศให้ตรงกับแรงดันที่แนะนำสำหรับการใช้งานตัดของคุณ (โปรดดูข้อมูลจำเพาะหรือแผนภูมิการตัดเพื่อเป็นแนวทาง)
- ปรับกระแสไฟตัด: ใช้ปุ่มปรับกระแสไฟที่แผงด้านหน้าเพื่อตั้งค่าที่ต้องการ ampกระแสไฟฟ้าเฉลี่ย (15 ถึง 40 แอมป์) ขึ้นอยู่กับประเภทและความหนาของวัสดุ
- เริ่มต้น Arc: วางหัวฉีดของไฟฉายให้ใกล้กับจุดเริ่มต้นของการตัด กดไกปืนเพื่อเริ่มการจุดประกายไฟ
- เริ่มการตัด: เมื่อจุดประกายไฟแล้ว ให้เลื่อนหัวเชื่อมไปตามแนวตัดที่ต้องการอย่างสม่ำเสมอ รักษาความเร็วและระยะห่างให้คงที่เพื่อให้ได้รอยตัดที่เรียบร้อย
- ตัดเสร็จสมบูรณ์: ปล่อยไกเมื่อตัดเสร็จแล้ว หากใช้งานเป็นเวลานาน ควรปล่อยให้เครื่องเย็นลงก่อนใช้งาน
รูปที่ 5: ผู้ปฏิบัติงานสาธิตการใช้งานเครื่องตัดพลาสมา Scheppach PLC40 สำหรับตัดโลหะ โดยเน้นที่ประกายไฟและอุปกรณ์ป้องกันที่เหมาะสม
เคล็ดลับการตัด:
- สำหรับวัสดุที่มีความหนา ควรใช้ความเร็วในการเคลื่อนที่ที่ช้าลงและค่าที่สูงขึ้น ampอาจจำเป็นต้องมีการประเมินความเสี่ยง
- สำหรับวัสดุที่บางกว่า จะใช้ความเร็วในการเคลื่อนที่ที่เร็วขึ้นและค่าที่ต่ำลง ampการเจียรจะช่วยป้องกันการบิดเบี้ยว
- ทดลองกับวัสดุเหลือใช้เพื่อหาค่าการตั้งค่าที่เหมาะสมที่สุดสำหรับงานเฉพาะของคุณ
6. การบำรุงรักษา
การบำรุงรักษาอย่างสม่ำเสมอจะช่วยให้เครื่องตัดพลาสม่าของคุณมีอายุการใช้งานยาวนานและทำงานได้อย่างมีประสิทธิภาพสูงสุด ควรตัดกระแสไฟก่อนทำการบำรุงรักษาทุกครั้ง
- การตรวจสอบวัสดุสิ้นเปลือง: ตรวจสอบชิ้นส่วนสิ้นเปลืองของหัวตัด (อิเล็กโทรด หัวฉีด วงแหวนหมุน ฝาครอบป้องกัน) อย่างสม่ำเสมอเพื่อดูการสึกหรอ เปลี่ยนชิ้นส่วนเหล่านั้นเมื่อมีสัญญาณของการเสื่อมสภาพเพื่อรักษาคุณภาพการตัด
- ตัวกรองอากาศ/ตัวดักน้ำ: ตรวจสอบและระบายน้ำในกับดักน้ำของตัวควบคุมแรงดันอากาศเป็นประจำ หากมีตัวกรองอากาศ ให้ทำความสะอาดหรือเปลี่ยนใหม่ตามความจำเป็นเพื่อให้แน่ใจว่าอากาศที่ส่งเข้ามานั้นสะอาดและแห้ง
- การทำความสะอาด: รักษาเครื่องตัดพลาสม่าให้สะอาด ปราศจากฝุ่นและเศษโลหะ ใช้ลมเป่าทำความสะอาดชิ้นส่วนภายในเป็นระยะ และตรวจสอบให้แน่ใจว่าช่องระบายอากาศสะอาดอยู่เสมอ
- การตรวจสอบสายเคเบิล: ตรวจสอบสายเคเบิลทั้งหมด (สายไฟ สายไฟฉาย สายดิน) ว่ามีรอยตัด รอยขีดข่วน หรือการเชื่อมต่อหลวมหรือไม่ ซ่อมแซมหรือเปลี่ยนสายเคเบิลที่เสียหายทันที
- พื้นที่จัดเก็บ: ควรเก็บเครื่องตัดพลาสม่าไว้ในที่แห้งและสะอาดเมื่อไม่ได้ใช้งาน

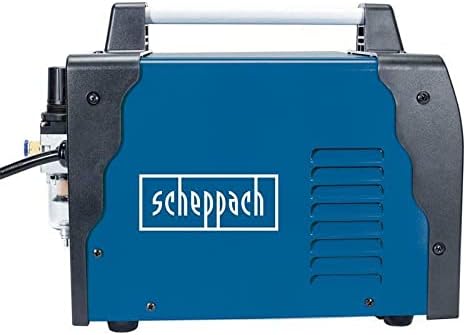

รูปที่ 6: อีกด้านหนึ่ง view ภาพประกอบของ PLC40 แสดงให้เห็นตะแกรงระบายอากาศที่ควรทำความสะอาดอยู่เสมอ เพื่อการระบายความร้อนและการบำรุงรักษาที่เหมาะสม
7 การแก้ไขปัญหา
หัวข้อนี้ให้แนวทางแก้ไขปัญหาทั่วไปที่คุณอาจพบเจอ:
| ปัญหา | สาเหตุที่เป็นไปได้ | สารละลาย |
|---|---|---|
| ไม่มีประกายไฟ/ไม่มีการตัด | ไม่มีไฟ; การเชื่อมต่อหลวม; วัสดุสิ้นเปลืองเสื่อมสภาพ; แรงดันอากาศไม่เพียงพอ; การต่อสายดินไม่ดี | ตรวจสอบแหล่งจ่ายไฟ; ยึดสายเคเบิลทั้งหมดให้แน่น; เปลี่ยนวัสดุสิ้นเปลือง; ปรับแรงดันลม; ตรวจสอบให้แน่ใจว่ามีการต่อสายดินที่ดี |
| คุณภาพการตัดไม่ดี/การตัดหยาบ | วัสดุสิ้นเปลืองสึกหรอ; ความเร็วในการตัดไม่ถูกต้อง; ไม่ถูกต้อง ampความดันอากาศ/อุณหภูมิ; การจ่ายอากาศปนเปื้อน | เปลี่ยนวัสดุสิ้นเปลือง; ปรับความเร็วในการเคลื่อนที่; ปรับ ampอุณหภูมิ/แรงดันอากาศ; ตรวจสอบไส้กรองอากาศ/ท่อดักน้ำทิ้ง |
| เครื่องร้อนเกินไป/ดับลง | การทำงานเกินรอบที่กำหนด; การระบายอากาศถูกปิดกั้น; อุณหภูมิแวดล้อมสูง | ปล่อยให้เครื่องเย็นลง; ทำความสะอาดช่องระบายอากาศ; ใช้งานในสภาพแวดล้อมที่เย็นกว่า |
| อากาศรั่ว | ข้อต่อสายลมหลวม; สายลมหรือตัวควบคุมแรงดันลมชำรุด | ขันข้อต่อให้แน่น ตรวจสอบและเปลี่ยนชิ้นส่วนที่ชำรุดเสียหาย |
8. ข้อมูลจำเพาะทางเทคนิค
| ข้อมูลจำเพาะ | ค่า |
|---|---|
| หมายเลขรุ่น | เอสซี-พีแอลซี40 |
| ผู้ผลิต | Scheppach |
| น้ำหนักสินค้า | 7.7 ปอนด์ |
| ขนาดสินค้า | 0.39 x 0.39 x 0.39 นิ้ว |
| ช่วงการตัดกระแส | 15 ถึง 40 แอมป์ (ปรับได้ต่อเนื่อง) |
| สูงสุด ความหนาของวัสดุ | สูงถึง 12 มม. |
| ความยาวสายดิน | 2 เมตร |
| จำเป็นต้องใช้แบตเตอรี่หรือไม่? | เลขที่ |
9. การรับประกันและการสนับสนุน
ผลิตภัณฑ์ของ Scheppach ผลิตจากวัสดุคุณภาพสูงและผ่านการควบคุมคุณภาพอย่างเข้มงวด ในกรณีที่เกิดข้อบกพร่อง โปรดดูเอกสารประกอบการซื้อสำหรับเงื่อนไขและข้อกำหนดการรับประกัน
สำหรับการขอรับการสนับสนุนทางเทคนิค ชิ้นส่วนอะไหล่ หรือสอบถามข้อมูลเกี่ยวกับการบริการ โปรดติดต่อฝ่ายบริการลูกค้าของ Scheppach โปรดเตรียมหมายเลขรุ่น (SC-PLC40) และวันที่ซื้อให้พร้อมเมื่อติดต่อฝ่ายสนับสนุน
โดยทั่วไปคุณสามารถค้นหาข้อมูลติดต่อได้จากเว็บไซต์ทางการของ Scheppach webเว็บไซต์หรือผ่านผู้ค้าปลีกของคุณ
