1. บทนำและเรื่องอื่นๆview
Thank you for choosing the VOYZ 5.25" Black Wall Speakers. These 2-way passive loudspeakers are designed for both indoor and outdoor architectural applications, offering full-range dynamic sound. They feature a water-resistant design, making them suitable for various environments. This manual provides essential information for the proper setup, operation, and maintenance of your speakers.

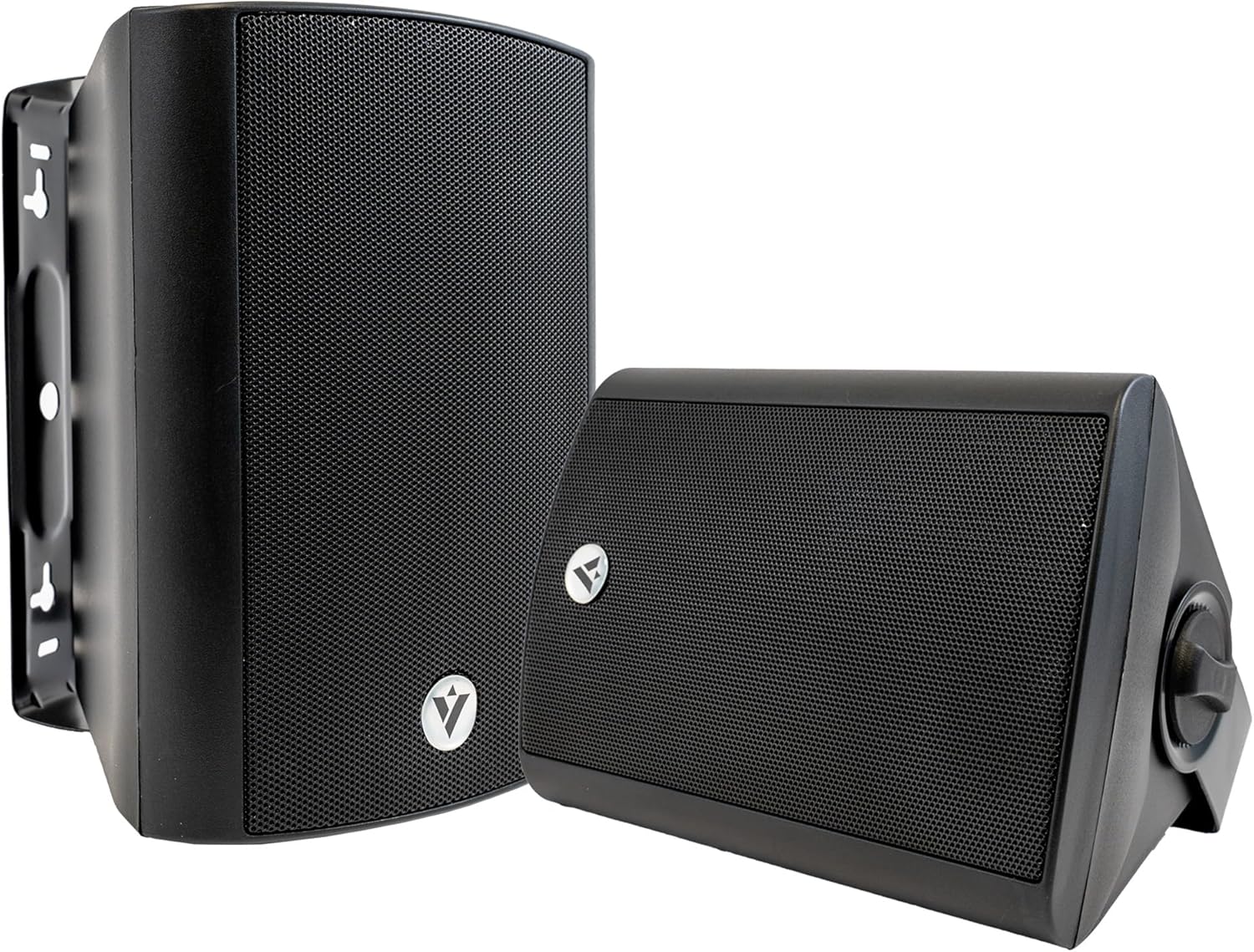

Image: A pair of VOYZ 5.25" black wall speakers, showcasing their compact and versatile design. One speaker is shown upright, and the other is angled, demonstrating potential mounting orientations.
2. เนื้อหาบรรจุภัณฑ์
กรุณาตรวจสอบแพ็คเกจสำหรับรายการต่อไปนี้:
- 2 x VOYZ 5.25" Black Wall Speakers
- ขายึด (ติดตั้งมาแล้วหรือมีให้ในชุด)
- คู่มือการใช้งาน (เอกสารนี้)
3. คุณสมบัติหลัก
- High-Performance 2-Way Speaker Design: Features a 5.25" mineral-filled polypropylene woofer with rubber suspension for deep bass and a 1" dome tweeter for crisp, clear highs.
- Powerful & Efficient Audio Output: Delivers up to 240W peak power per pair (140W per unit) with 35W RMS power, ensuring robust and dynamic sound.
- การตอบสนองความถี่กว้าง: Covers 90Hz - 20kHz, providing well-balanced audio across the full frequency range.
- Optimized for Maximum Compatibility: With an 8-ohm impedance and 91 dB sensitivity, these speakers offer high efficiency and seamless integration with most amplifiers and sound systems.
- การใช้งานภายในและภายนอกอาคาร: Designed for versatile placement in various environments.
- ทนน้ำ: Constructed to withstand outdoor elements.
4. ข้อมูลด้านความปลอดภัย
WARNING: This product can expose you to lead, which is known to the State of California to cause birth defects or other reproductive harm. For more information, please refer to the official California Proposition 65 Warnings Webเว็บไซต์.
- อย่าวางลำโพงไว้ในที่ที่มีอุณหภูมิสูงหรือต่ำเกินไป หรือโดนแสงแดดโดยตรงเป็นเวลานาน
- ตรวจสอบให้แน่ใจว่ามีการระบายอากาศที่เหมาะสมรอบ ๆ ลำโพง
- ตัดการเชื่อมต่อไฟฟ้าก่อนทำการเชื่อมต่อใดๆ หรือดำเนินการบำรุงรักษา
- Use only specified power and audio sources.
5. การตั้งค่าและการติดตั้ง
5.1 การติดตั้งลำโพง
The VOYZ speakers are designed for wall mounting and come with integrated mounting brackets. Ensure the mounting surface is sturdy enough to support the weight of the speakers.
- Determine the optimal location for your speakers, considering sound dispersion and cable routing.
- Position the speaker against the wall and mark the drilling points for the mounting bracket.
- Drill pilot holes at the marked locations. Use appropriate wall anchors if mounting into drywall.
- Secure the speaker's mounting bracket to the wall using suitable screws.
- Adjust the speaker angle as desired using the swivel knob on the bracket.
ภาพ: ด้านข้าง view of the VOYZ speaker, highlighting the robust, integrated mounting bracket that allows for secure wall installation and angle adjustment.
5.2 การเดินสายและการเชื่อมต่อ
เชื่อมต่อลำโพงเข้ากับอุปกรณ์เสียงของคุณ amplifier using appropriate speaker wire. Observe correct polarity (positive to positive, negative to negative) to ensure optimal sound performance.
- Locate the red (+) and black (-) binding posts on the rear of each speaker.
- เชื่อมต่อขั้วบวก (+) ของอุปกรณ์ของคุณ ampต่อสายสัญญาณเอาต์พุตลำโพงของเครื่องขยายเสียงเข้ากับขั้วสีแดง (+) บนลำโพง
- Connect the negative (-) terminal of your ampต่อสายสัญญาณเอาต์พุตลำโพงของเครื่องขยายเสียงเข้ากับขั้วสีดำ (-) บนลำโพง
- ตรวจสอบให้แน่ใจว่าการเชื่อมต่อทั้งหมดแน่นหนาเพื่อป้องกันการสูญเสียสัญญาณหรือไฟฟ้าลัดวงจร
ภาพ: รายละเอียดด้านหลัง view of the VOYZ speaker, showing the red and black binding post terminals for audio input and the rotary selector switch for impedance/power settings.
5.3 Impedance/Power Selection Switch
The VZ-B105T speakers feature a selector switch on the rear panel, allowing you to choose between different power taps for 70V/100V constant voltage systems or standard 8 Ohm operation. Ensure the switch is set to the correct position matching your amplifier's output and system requirements.
- 8 โอห์ม: For standard home audio ampลิตเตอร์
- 70V/100V Taps: For commercial constant voltage systems. Select the wattage tap (e.g., 5W, 10W, 15W) that corresponds to your system's design.
Caution: Setting the switch incorrectly can damage the speaker or amplifier. Consult a professional if unsure about your system's requirements.
6. การดำเนินการ
Once properly installed and connected, your VOYZ speakers are ready for use. Ensure your amplifier is turned off before making connections, then power it on and adjust the volume to a comfortable listening level. These speakers are designed to deliver clear and dynamic audio for a variety of applications.
For optimal sound quality, ensure the audio source is of good quality and the amplifier is not overdriven, which can lead to distortion and potential speaker damage.
7. การบำรุงรักษา
To ensure the longevity and performance of your VOYZ speakers, follow these simple maintenance guidelines:
- การทำความสะอาด: Use a soft, dry cloth to wipe down the speaker cabinets. For stubborn dirt, a slightly damp สามารถใช้ผ้าได้ แต่ควรหลีกเลี่ยงความชื้นที่มากเกินไป ห้ามใช้สารเคมีรุนแรงหรือน้ำยาทำความสะอาดที่มีฤทธิ์กัดกร่อน
- การใช้งานกลางแจ้ง: While water-resistant, avoid direct exposure to high-pressure water jets or prolonged submersion. If used in harsh outdoor conditions, periodically check connections for corrosion.
- การตรวจสอบ: Periodically inspect speaker wires and connections for any signs of wear or damage.
8 การแก้ไขปัญหา
If you encounter issues with your speakers, refer to the table below for common problems and their solutions.
| ปัญหา | สาเหตุที่เป็นไปได้ | สารละลาย |
|---|---|---|
| ไม่มีเสียง | Loose connections, incorrect amplifier settings, incorrect impedance switch setting. | ตรวจสอบการเชื่อมต่อสายลำโพงทั้งหมด ให้แน่ใจว่า amplifier is on and input is selected. Verify the impedance/power selector switch is set correctly. |
| เสียงผิดเพี้ยน | เกินกำลัง amplifier, damaged speaker wire, incorrect impedance setting. | ลด amplifier volume. Check speaker wire for damage. Confirm impedance/power selector switch setting. |
| ลำโพงตัวหนึ่งไม่ทำงาน | Faulty connection to one speaker, damaged speaker wire, ampปัญหาเกี่ยวกับช่องสัญญาณขยายเสียง | Check connections for the non-working speaker. Swap speakers to determine if the issue is with the speaker or the ampช่องทางขยาย |
9. ข้อมูลจำเพาะ
| คุณสมบัติ | รายละเอียด |
|---|---|
| ชื่อรุ่น | VZ-B105T |
| ประเภทลำโพง | 2-Way Passive, Indoor/Outdoor Architectural Speaker |
| เส้นผ่านศูนย์กลางวูฟเฟอร์ | 5.25 Inches (Mineral-filled polypropylene with rubber suspension) |
| เส้นผ่านศูนย์กลางทวีตเตอร์ | 1 Inch (Dome) |
| กำลังขับสูงสุด | 240W (per pair) / 140W (per unit) |
| กำลัง RMS | 35วัตต์ |
| อิมพีแดนซ์ | 8 Ohm (selectable 70V/100V taps) |
| การตอบสนองความถี่ | 90เฮิรตซ์ - 20กิโลเฮิรตซ์ |
| ความไวต่อความรู้สึก | 91 เดซิเบล |
| ประเภทการติดตั้ง | Wall Mount (integrated bracket) |
| วัสดุ | พลาสติก |
| สี | สีดำ |
| ขนาดสินค้า (ลึก x กว้าง x สูง) | 7.17" x 6.3" x 9.25" |
| กันน้ำได้ | True (Water-Resistant) |
| ยูพีซี | 657559799512 |
Image: A visual representation of the VOYZ speaker with its key dimensions labeled: 9.25 inches in height, 6.3 inches in width, and 7.17 inches in depth.
10. การรับประกันและการสนับสนุน
ประเภทการรับประกัน: การรับประกันแบบจำกัด
For specific warranty terms and conditions, please refer to the documentation included with your purchase or contact VOYZ customer support. Optional protection plans (e.g., 2-Year, 3-Year) may be available for extended coverage.
For technical support, troubleshooting assistance, or inquiries regarding your VOYZ speakers, please visit the official VOYZ webหรือติดต่อฝ่ายบริการลูกค้า ข้อมูลการติดต่อมักจะอยู่บนบรรจุภัณฑ์ของผลิตภัณฑ์หรือเว็บไซต์ของผู้ผลิต webเว็บไซต์.
VOYZ Official Webเว็บไซต์: www.voyzusa.com
