บทนำและโอเวอร์view
This manual provides essential information for the installation, operation, and maintenance of your Gravity G5 12 Inch 3000 Watt Car Audio Subwoofer. Designed for high-performance car audio systems, this subwoofer features a 4 Ohm Dual Voice Coil (DVC) for flexible wiring configurations and powerful bass reproduction.

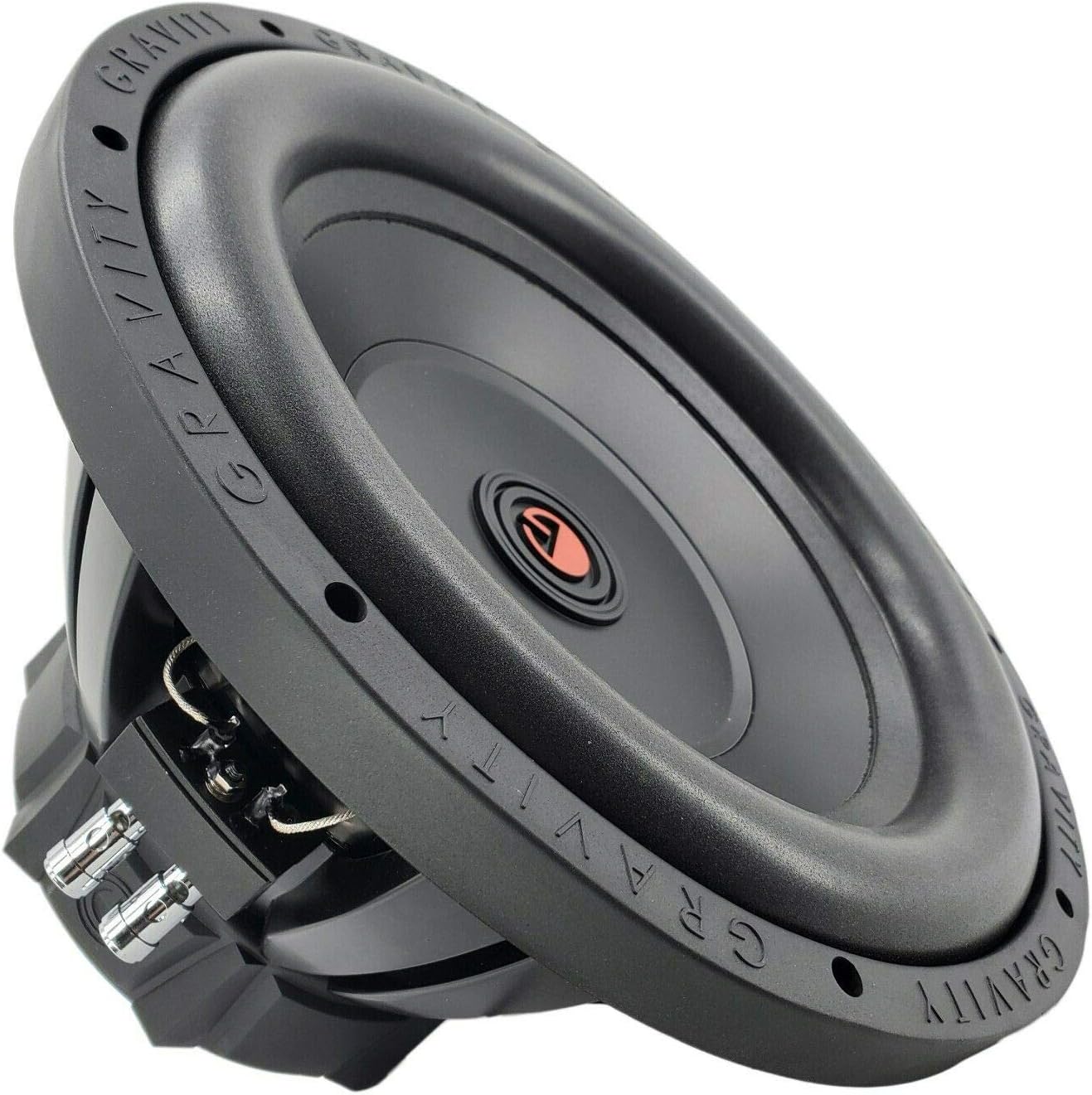

ภาพ: ด้านหน้า view of the Gravity G5 12 Inch Car Audio Subwoofer, showcasing its robust design and cone.
คุณสมบัติหลัก
- 3000 Watts High Performance: Capable of handling significant power for deep and impactful bass.
- 4 Ohm DVC (Dual Voice Coil): Offers versatile wiring options for various ampการตั้งค่าไลไฟเออร์
- Competition Grade Pressed Paper Cone: Engineered for durability and optimal sound reproduction.
- High Roll Foam Surround: Provides excellent cone excursion and longevity.
- Advanced Air Flow Cooling System: Helps dissipate heat, ensuring stable performance during extended use.
- การตอบสนองความถี่: 30 - 500Hz, delivering a wide range of low-frequency sounds.
- ความไว: 87 dB, indicating efficient power conversion into sound.
มีอะไรอยู่ในกล่อง
Upon unboxing, please ensure all components are present and undamaged:
- 1 x Gravity G5 12 Inch Car Audio Subwoofer
If any items are missing or damaged, please contact your retailer or Gravity customer support immediately.
การติดตั้งและการตั้งค่า
Proper installation is crucial for optimal performance and longevity of your subwoofer. It is recommended that installation be performed by a qualified car audio professional.
ข้อควรพิจารณาในการติดตั้ง
- Ensure the mounting location (e.g., subwoofer enclosure) is robust and provides adequate air volume for the subwoofer's size.
- The subwoofer is designed for flush mounting. Ensure the cutout diameter matches the subwoofer's specifications.
- Allow sufficient clearance behind the subwoofer for proper ventilation and to prevent obstruction of the magnet structure.

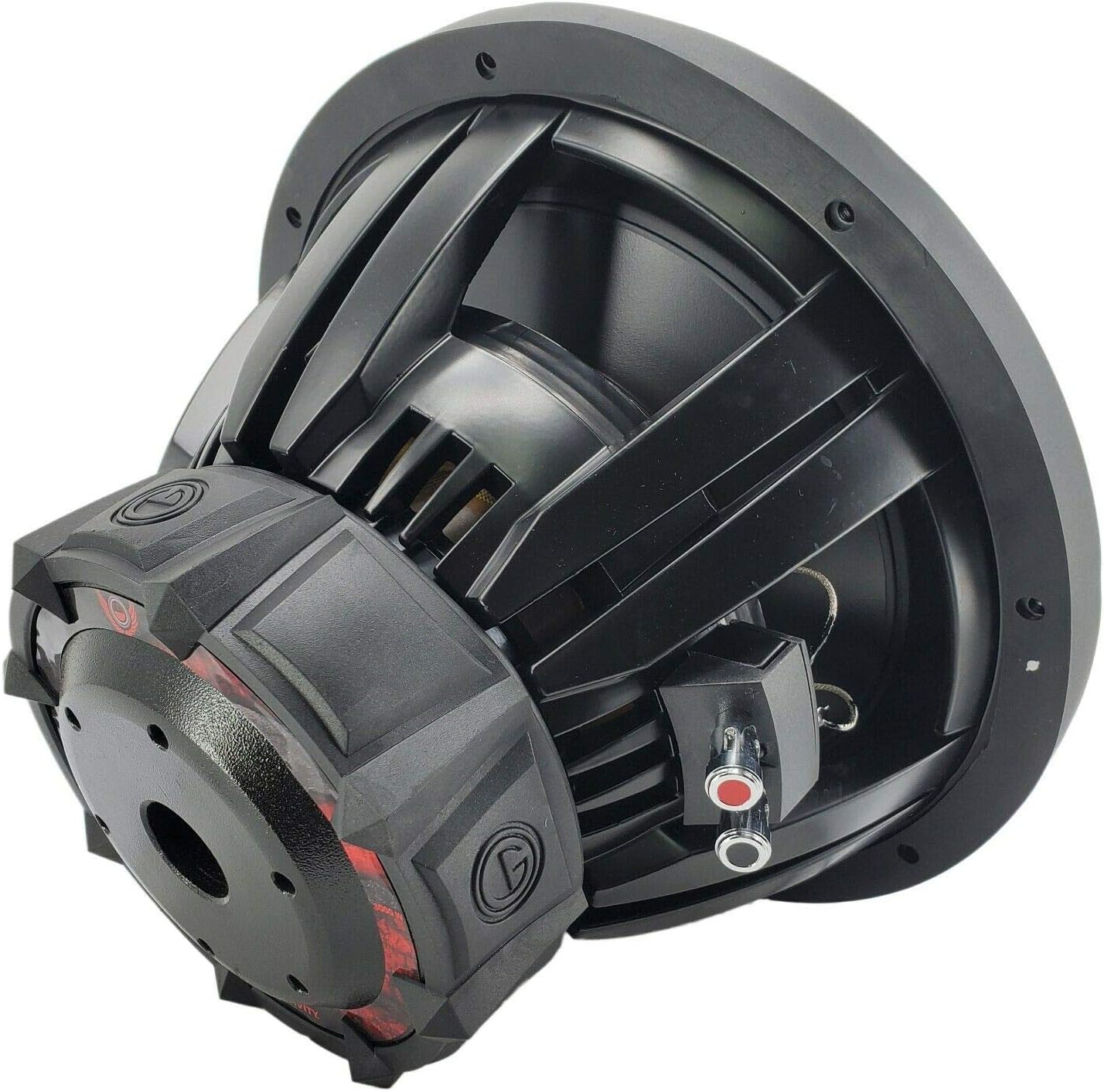

ภาพ: ด้านข้าง view of the Gravity G5 Subwoofer, illustrating its depth and mounting flange.
Wiring the Dual Voice Coil (DVC) Subwoofer
The G5 subwoofer features a 4 Ohm DVC, offering flexibility in wiring to achieve different impedance loads for your amplifier. Always consult your ampคู่มือการใช้งานเครื่องขยายเสียงสำหรับข้อมูลโหลดอิมพีแดนซ์ที่ใช้งานร่วมกันได้
- การต่อสายแบบขนาน (โหลด 2 โอห์ม): Connect the positive terminals of both voice coils together, and the negative terminals of both voice coils together. Then connect these combined positive and negative terminals to the amplifier. This configuration results in a 2 Ohm load.
- การต่อแบบอนุกรม (โหลด 8 โอห์ม): ต่อขั้วบวกของขดลวดเสียงหนึ่งเข้ากับขั้วลบของขดลวดเสียงอีกอัน จากนั้นต่อขั้วบวกและขั้วลบที่เหลือเข้ากับ... amplifier. This configuration results in an 8 Ohm load.
Ensure all connections are secure and properly insulated to prevent short circuits. Use appropriate gauge wiring for power and speaker connections.
ภาพ: ระยะใกล้ view of the subwoofer's terminal connections, showing the dual voice coil inputs.
คำแนะนำการใช้งาน
เมื่อติดตั้งแล้ว ให้ปฏิบัติตามคำแนะนำเหล่านี้เพื่อการทำงานที่เหมาะสมที่สุด:
- ระยะเวลาการปรับตัว: Allow a break-in period of approximately 20-30 hours of moderate listening before operating the subwoofer at high volumes. This allows the suspension components to loosen up and perform optimally.
- การตั้งค่าเกน: ตั้งค่าเกนของคุณให้เหมาะสม ampแอมพลิฟายเออร์เพื่อให้ตรงกับระดับเสียงเอาต์พุตtage of your head unit. Avoid setting the gain too high, as this can lead to clipping and damage to the subwoofer.
- การตั้งค่าครอสโอเวอร์: Use a low-pass filter (LPF) on your amplifier or head unit to ensure only low frequencies are sent to the subwoofer. A typical LPF setting for a 12-inch subwoofer might be between 60Hz and 100Hz.
- ตัวกรองเปรี้ยงปร้าง: หากคุณ amplifier has a subsonic filter, enable it and set it slightly below your enclosure's tuning frequency to protect the subwoofer from over-excursion at very low frequencies.
- ฟังเสียงผิดเพี้ยน: If you hear any distortion, rattling, or unpleasant sounds, immediately reduce the volume. Continued operation with distortion can cause permanent damage.
การซ่อมบำรุง
The Gravity G5 subwoofer requires minimal maintenance to ensure long-term performance:
- การทำความสะอาด: ใช้ผ้าแห้งนุ่มๆ เช็ดทำความสะอาดกรวยลำโพงและบริเวณรอบๆ หลีกเลี่ยงการใช้สารเคมีรุนแรงหรือน้ำยาทำความสะอาดที่มีฤทธิ์กัดกร่อน
- การตรวจสอบ: Periodically inspect the subwoofer for any signs of damage to the cone, surround, or dust cap. Check wiring connections for tightness and corrosion.
- ปัจจัยด้านสิ่งแวดล้อม: ปกป้องซับวูฟเฟอร์จากอุณหภูมิที่รุนแรง แสงแดดโดยตรง และความชื้น
การแก้ไขปัญหา
หากคุณพบปัญหาเกี่ยวกับซับวูฟเฟอร์ โปรดดูปัญหาและวิธีแก้ไขทั่วไปต่อไปนี้:
| ปัญหา | สาเหตุที่เป็นไปได้ | สารละลาย |
|---|---|---|
| ไม่มีเสียงจากซับวูฟเฟอร์ |
|
|
| เสียงผิดเพี้ยน |
|
|
| เอาท์พุตเสียงเบสอ่อน |
|
|
If the problem persists after attempting these solutions, please contact Gravity customer support or a certified car audio technician.
ข้อมูลจำเพาะ
| ข้อมูลจำเพาะ | ค่า |
|---|---|
| ยี่ห้อ | แรงโน้มถ่วง |
| ชื่อรุ่น | G5 |
| หมายเลขรุ่นสินค้า | G5-12D4-Single |
| ประเภทลำโพง | ซับวูฟเฟอร์ |
| เส้นผ่านศูนย์กลางซับวูฟเฟอร์ | 12 นิ้ว |
| กำลังขับสูงสุดของลำโพง | 3000 วัตต์ |
| อิมพีแดนซ์ | 4 Ohm (DVC) |
| การตอบสนองความถี่ | 30 - 500Hz |
| ความไวต่อความรู้สึก | 87 เดซิเบล |
| ประเภทการติดตั้ง | Flush Mount |
| ขนาดสินค้า (ลึก x กว้าง x สูง) | ลึก 4 นิ้ว x กว้าง 9 นิ้ว x สูง 14 นิ้ว |
| น้ำหนักสินค้า | 19.61 ปอนด์ (8.91 กิโลกรัม) |
| สี | สีดำ |
| เทคโนโลยีการเชื่อมต่อ | ต่อสาย (RCA) |
| การใช้งานที่แนะนำสำหรับผลิตภัณฑ์ | ระบบเครื่องเสียงรถยนต์ |
Image: Diagram showing the dimensions of the Gravity G5 Subwoofer.
การรับประกันและการสนับสนุน
Your Gravity G5 12 Inch 3000 Watt Car Audio Subwoofer comes with a การรับประกันแบบจำกัดโปรดเก็บหลักฐานการซื้อไว้เพื่อใช้เรียกร้องการรับประกัน
For technical support, warranty inquiries, or replacement parts, please contact Gravity customer service. Refer to the product packaging or the Gravity official webเว็บไซต์สำหรับข้อมูลการติดต่อล่าสุด
When contacting support, please have your product model number (G5-12D4-Single) and purchase date readily available.
