ORICO 2-Bay USB 3.0 SATA External Hard Drive Enclosure

การแนะนำ

This manual provides instructions for the ORICO 2-Bay USB 3.0 SATA External Hard Drive Enclosure, Model 3529U3. This device is designed to house two 2.5-inch or 3.5-inch SATA SSDs or HDDs, offering up to 32TB of storage capacity for data backup and expansion. It features a USB 3.0 interface for high-speed data transfer and an integrated cooling system to ensure stable operation.

Figure 1: The ORICO 2-Bay USB 3.0 SATA External Hard Drive Enclosure.

เนื้อหาแพ็คเกจ

• 1x 2-Bay Hard Drive Enclosure
• อะแดปเตอร์แปลงไฟ 1x 12V
• สายเคเบิลข้อมูล USB 3.0 Type-A ยาว 1 เมตร จำนวน 1 เส้น
• 1x คู่มือผู้ใช้

ข้อมูลจำเพาะ

คำแนะนำการตั้งค่า

1. เตรียมฮาร์ดไดรฟ์ให้พร้อม: Ensure your 2.5-inch or 3.5-inch SATA SSDs/HDDs are ready for installation.
2. Open Enclosure Bays: Gently pull the drive bay handles to open the bays.
3. ติดตั้งไดรฟ์: Slide each hard drive into an empty bay until it clicks into place. For 3.5-inch drives, ensure they are securely seated. For 2.5-inch drives, you may need an adapter (not included) or ensure they are properly aligned and secured within the tray if the enclosure supports direct 2.5-inch installation without an adapter. The enclosure features screw fixation for stable and shockproof installation.

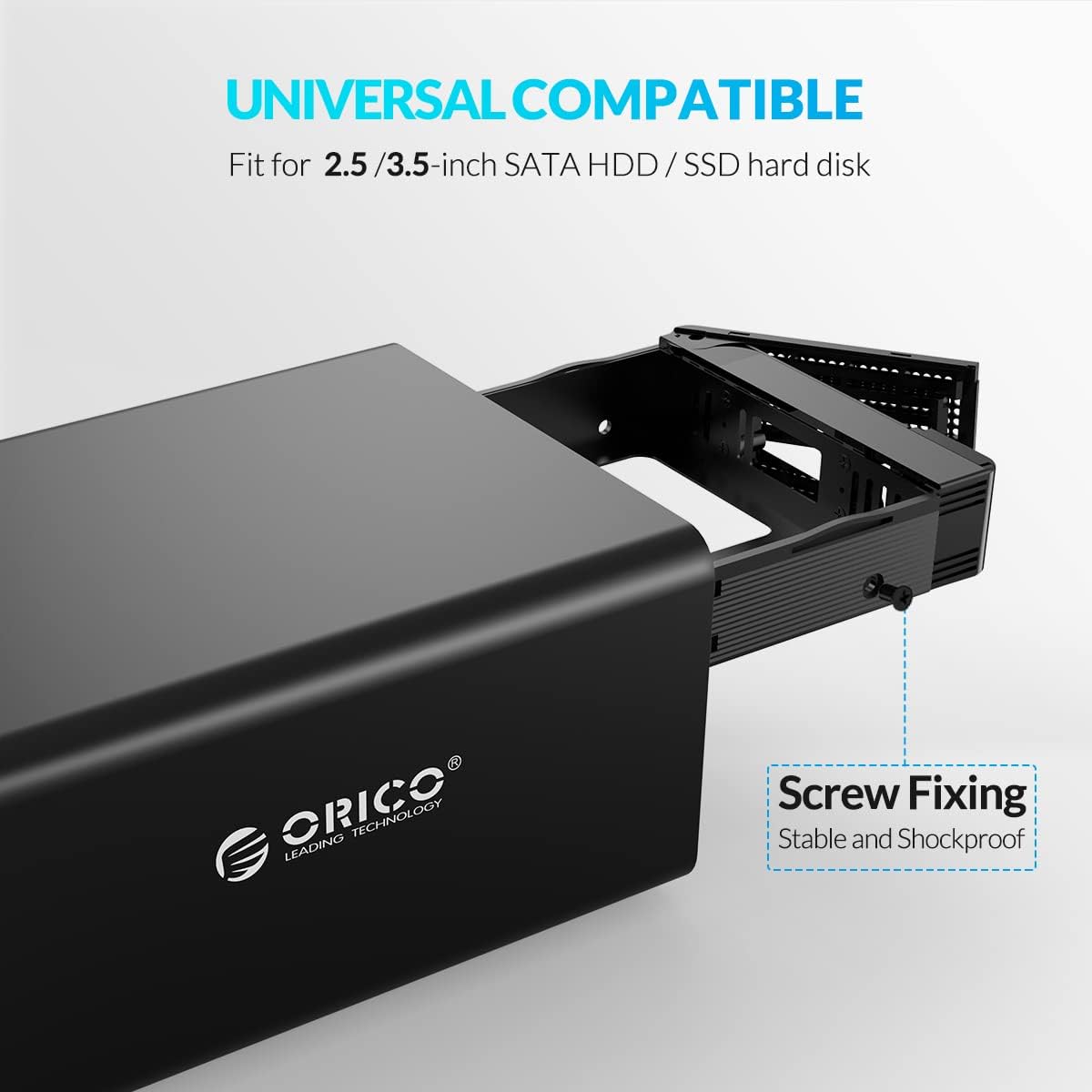

   Figure 2: Installing a hard drive into the enclosure bay, highlighting the screw fixing mechanism for secure placement.
4. Close Enclosure Bays: Push the drive bay handles back until they are flush with the enclosure.
5. เชื่อมต่ออะแดปเตอร์ไฟ: Connect the provided 48W power adapter to the enclosure's DC input port and then to a power outlet.


   Figure 3: Connecting the 48W external power adapter to the enclosure.

6. เชื่อมต่อสายเคเบิลข้อมูล: Connect one end of the 1M USB 3.0 Type-A data cable to the enclosure's USB 3.0 port and the other end to an available USB 3.0 port on your computer or compatible device.

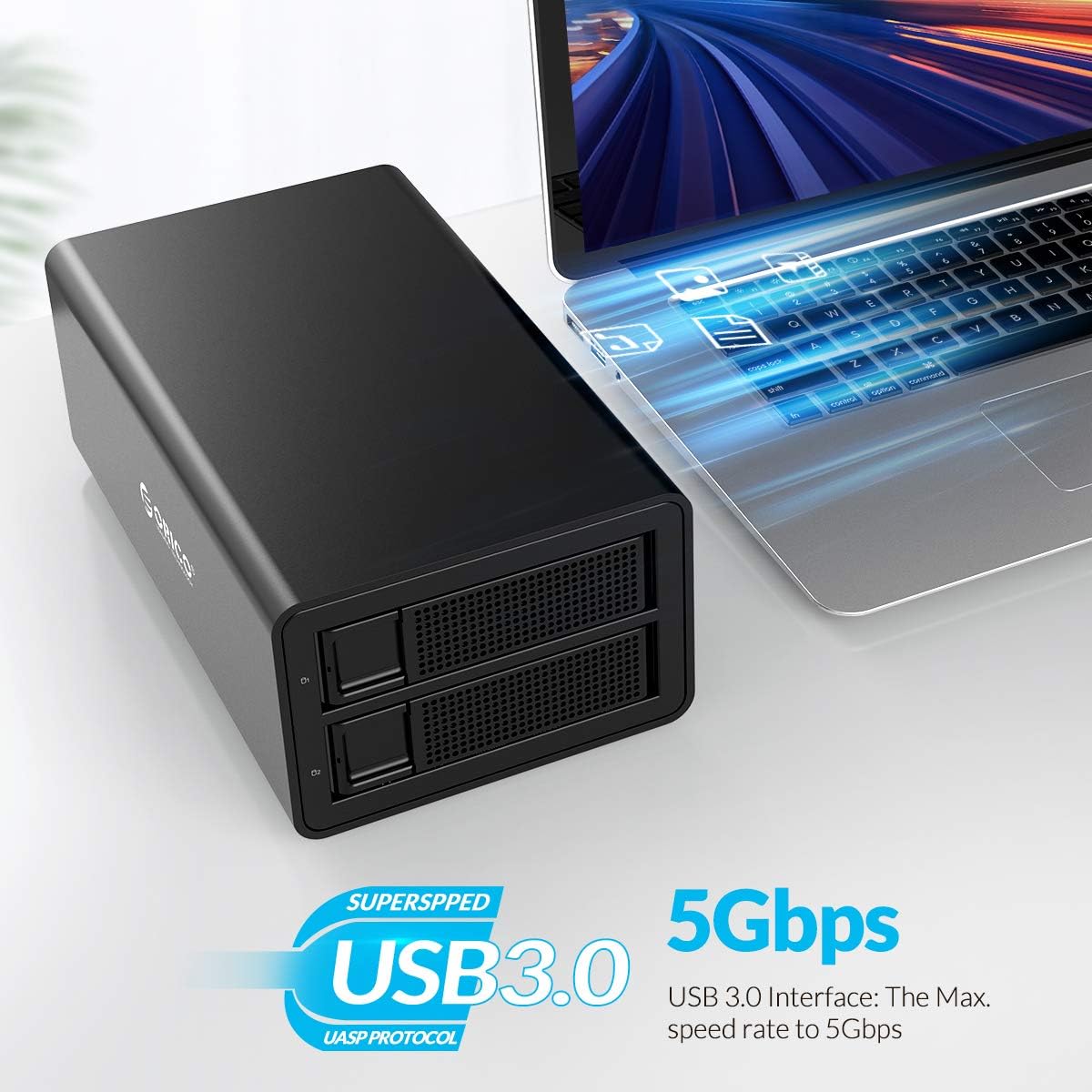

   Figure 4: The ORICO enclosure connected to a laptop, demonstrating USB 3.0 connectivity and 5Gbps transfer speed.
7. เปิดเครื่อง: Press the power button on the enclosure. The LED indicators on the front panel will illuminate, indicating power and drive activity.


   รูปที่ 5: รายละเอียด view of the enclosure's features, including LED indicators for drive status.

คำแนะนำการใช้งาน

Once the enclosure is connected and powered on, your operating system should detect the new drives. You may need to initialize and format the drives before use, especially if they are new or have been used in a different system.

Drive Initialization and Formatting

For new hard drives or drives that are not recognized by your system, you will need to initialize and format them. The process varies slightly depending on your operating system.

การโอนข้อมูล

Once formatted, the drives will appear as accessible storage devices on your computer. You can drag and drop files, or use backup software to transfer data to and from the enclosure. The USB 3.0 interface supports data transfer speeds up to 5Gbps.

ฟังก์ชั่นการนอนหลับอัตโนมัติ

The enclosure features a 10-minute auto-sleep function. If there is no data activity for 10 minutes, the drives will enter sleep mode to prolong their service life and conserve energy. Drives will automatically wake up upon access.

การซ่อมบำรุง

• การทำความสะอาด: ใช้ผ้าแห้งเนื้อนุ่มเช็ดทำความสะอาดภายนอกของตัวเครื่อง ห้ามใช้น้ำยาทำความสะอาดหรือสารละลายใดๆ
• ระบบระบายความร้อน : The enclosure is equipped with a cooling fan and ventilation holes. Ensure these are not obstructed to maintain optimal heat dissipation and extend the lifespan of your drives.


  Figure 10: The 40x40mm cooling fan and ventilation holes designed for effective heat dissipation.

• สภาพแวดล้อม : Operate the enclosure in a well-ventilated area, away from direct sunlight, excessive heat, and moisture.

การแก้ไขปัญหา

• ไม่พบไดรฟ์:
  • ตรวจสอบให้แน่ใจว่าอะแดปเตอร์ไฟฟ้าเชื่อมต่ออย่างแน่นหนาและกล่องเปิดอยู่
  • Verify the USB data cable is firmly connected to both the enclosure and your computer. Try a different USB port or cable.
  • Check if the hard drives are properly seated in their bays.
  • For new drives, ensure they are initialized and formatted through your operating system's Disk Management (Windows) or Disk Utility (macOS/Linux). Refer to the "Operating Instructions" section for video guides.
• ความเร็วในการถ่ายโอนข้อมูลช้า:
  • ตรวจสอบให้แน่ใจว่าคุณใช้พอร์ต USB 3.0 บนคอมพิวเตอร์ของคุณและสาย USB 3.0 ที่ให้มา
  • ตรวจสอบว่าระบบปฏิบัติการและไดรเวอร์ของคุณเป็นเวอร์ชันล่าสุด
  • Performance can be affected by the speed of the installed hard drives.
• ตู้ครอบอุปกรณ์ร้อนเกินไป:
  • Ensure the ventilation holes and cooling fan are not blocked.
  • Place the enclosure in an area with good airflow.
• การตัดการเชื่อมต่อเป็นระยะ:
  • ตรวจสอบการเชื่อมต่อสายเคเบิลทั้งหมด (สายไฟและสาย USB)
  • ตรวจสอบให้แน่ใจว่าอะแดปเตอร์ไฟฟ้าจ่ายไฟได้เสถียร
  • หลีกเลี่ยงการวางกล่องไว้ใกล้แหล่งกำเนิดสัญญาณรบกวนแม่เหล็กไฟฟ้าที่รุนแรง

การรับประกันและการสนับสนุน

ORICO products come with a standard manufacturer's warranty. For specific warranty details, technical support, or service inquiries, please refer to the warranty card included with your product or visit the official ORICO webไซต์ โปรดเก็บหลักฐานการซื้อไว้เพื่อใช้ในการเรียกร้องการรับประกัน
