คู่มือการใช้งานกล้องถ่ายภาพไทม์แลปส์ Brinno Empower TLC2020 พร้อมเคสกันน้ำ ATH1000

1. บทนำ

This manual provides essential information for the proper use and care of your Brinno Empower TLC2020 Time Lapse Camera and ATH1000 Waterproof Case. Please read these instructions carefully before operating the device to ensure optimal performance and longevity.

The Brinno TLC2020 is designed for capturing high-quality time-lapse, step video, and stop motion footage, particularly for long-term outdoor projects, thanks to its extended battery life and durable waterproof housing.

2. สินค้าหมดview

2.1. เนื้อหาบรรจุภัณฑ์

• กล้องไทม์แล็ปส์ Brinno TLC2020
• Brinno ATH1000 Waterproof Case
• แบตเตอรี่ AA (4 ก้อน)
• คู่มือการใช้งาน (เอกสารนี้)

2.2. คุณสมบัติหลัก

• การจับภาพความละเอียดสูง: 1080P HDR video recording.
• ทุ่งกว้างของ View: 118° lens for comprehensive scene capture.
• อายุการใช้งานแบตเตอรี่ที่ยาวนานขึ้น: Up to 99 days of recording with 4 AA batteries (5-minute interval).
• Versatile Capture Modes: Time-lapse, Step Video, and Stop Motion.
• Durable Protection: ATH1000 Waterproof Case for outdoor use.
• การกำหนดตารางเวลาที่ยืดหยุ่น: Daily timer and scheduling features to conserve battery.
• พื้นที่จัดเก็บ: รองรับการ์ด Micro SD สูงสุด 128GB.
• การออกแบบพกพา: Compact and easy to deploy.

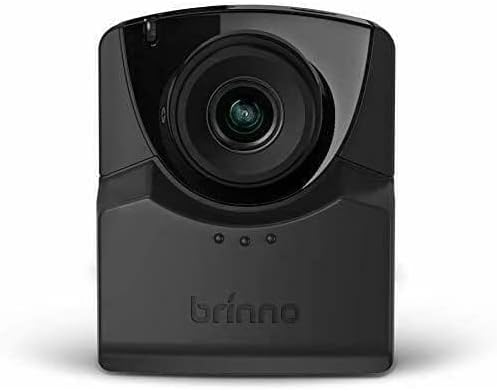

2.3. Camera and Case Components

3. การตั้งค่า

3.1. การติดตั้งแบตเตอรี่

1. Open the battery compartment cover on the side of the TLC2020 camera.
2. ใส่แบตเตอรี่ AA จำนวนสี่ (4) ก้อน โดยตรวจสอบให้แน่ใจว่าขั้วถูกต้อง (+/-)
3. ปิดฝาช่องใส่แบตเตอรี่ให้แน่น

3.2. การติดตั้งการ์ด microSD

1. Locate the MicroSD card slot, typically near the battery compartment.
2. Insert a MicroSD card (up to 128GB supported) into the slot until it clicks into place.
3. ในการถอดออก ให้ดันการ์ดเบาๆ จนกระทั่งการ์ดเด้งออกมา

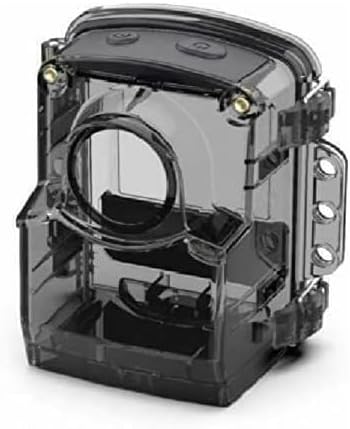

3.3. ATH1000 Waterproof Case Assembly

1. Open the latches on the ATH1000 waterproof case.
2. Carefully place the TLC2020 camera inside the case, ensuring it fits snugly.
3. Close the latches firmly to seal the case. Verify the seal is complete before exposing to water.

3.4. การเปิดเครื่องครั้งแรกและการตั้งค่า

Press the power button to turn on the camera. The 2-inch screen will display the menu. Use the navigation buttons to set the date, time, and desired capture mode. Refer to the on-screen prompts for guidance.

4. คู่มือการใช้งาน

4.1 โหมดการถ่ายภาพ

The TLC2020 offers three distinct capture modes:

• เวลาที่ล่วงเลย: Captures a sequence of photos at set intervals, automatically compiling them into a video. Ideal for monitoring construction projects, plant growth, or environmental changes.



• Step Video: Records short video clips at selected intervals. The camera combines these clips into a continuous video, suitable for dynamic storytelling or capturing movement.



• Stop Motion: Allows manual capture of multiple photos, one frame at a time. The camera then combines these into an animated video, perfect for creative projects.

4.2. การกำหนดตารางเวลาที่ยืดหยุ่น

Utilize the camera's daily timer and scheduling feature to select specific days and hours for recording. This extends battery life by preventing unnecessary recording during inactive periods.

4.3. Video Output and Sharing

Once recording is complete, the camera automatically processes the footage into an MP4 video file. นี้ file is instantly available on the MicroSD card for transfer to a computer or other device for sharing.

5. การบำรุงรักษา

5.1. การดูแลแบตเตอรี่

• ควรใช้แบตเตอรี่ AA คุณภาพสูงและใหม่เสมอ
• ถอดแบตเตอรี่ออกหากจะไม่ได้ใช้งานกล้องเป็นเวลานานเพื่อป้องกันการรั่วไหล
• Monitor battery levels regularly, especially during long-term projects.

5.2. Waterproof Case and Lens Care

• Regularly inspect the ATH1000 case for cracks or damage to maintain its waterproof integrity.
• Clean the case and camera lens with a soft, lint-free cloth. For stubborn dirt, use a mild cleaning solution and ensure no residue remains.
• Avoid abrasive materials that could scratch the lens or case.

5.3. การจัดเก็บ

Store the camera and case in a cool, dry place away from direct sunlight and extreme temperatures when not in use.

6 การแก้ไขปัญหา

6.1. กล้องไม่เปิด

• ตรวจสอบให้แน่ใจว่าใส่แบตเตอรี่อย่างถูกต้องและชาร์จเต็มแล้ว
• Try replacing with new batteries.
• ตรวจสอบว่ากดปุ่มเปิด/ปิดแน่นดีแล้ว

6.2. อายุการใช้งานแบตเตอรี่สั้น

• Utilize the flexible scheduling feature to record only during necessary periods.
• Ensure you are using high-quality alkaline or rechargeable AA batteries.
• อุณหภูมิที่เย็นจัดอาจลดประสิทธิภาพของแบตเตอรี่ได้

6.3. Condensation Inside Waterproof Case

• Condensation can occur with significant temperature changes and high humidity.
• Place desiccant packets (silica gel) inside the case with the camera to absorb moisture.
• Ensure the camera and case are completely dry before sealing for outdoor use.

6.4. ปัญหาเกี่ยวกับการบันทึก

• Check if the MicroSD card is properly inserted and has sufficient free space.
• Ensure the MicroSD card is formatted correctly (FAT32 or exFAT).
• Verify that the recording schedule and interval settings are configured as desired.

7. ข้อมูลจำเพาะ

8. การรับประกันและการสนับสนุน

Brinno is committed to providing reliable products. For detailed warranty information, please refer to the official Brinno website or the warranty card included with your purchase. For technical support, product inquiries, or service, please visit the Brinno support page or contact their customer service directly.

You can find more information and support resources on the official Brinno webเว็บไซต์: www.brinno.com
