คู่มือการใช้งานโมดูลชาร์จ USB Legrand Arteor (รุ่น 573422)

1. บทนำ

คู่มือนี้ให้คำแนะนำที่สำคัญสำหรับการติดตั้ง การใช้งาน และการบำรุงรักษาโมดูลชาร์จ USB Legrand Arteor รุ่น 573422 อย่างปลอดภัย โปรดอ่านคู่มือนี้อย่างละเอียดก่อนการติดตั้งและเก็บรักษาไว้เพื่อใช้อ้างอิงในอนาคต

2. ข้อมูลด้านความปลอดภัย

คำเตือน: อันตรายจากไฟฟ้าช็อต การติดตั้งต้องดำเนินการโดยช่างไฟฟ้าที่มีคุณสมบัติเหมาะสม โดยเป็นไปตามข้อกำหนดด้านไฟฟ้าทั้งในระดับท้องถิ่นและระดับประเทศ ควรตัดกระแสไฟที่เบรกเกอร์ก่อนการติดตั้งหรือการซ่อมบำรุง

• อย่าให้อุปกรณ์สัมผัสกับความชื้นหรืออุณหภูมิที่สูงเกินไป
• อย่าพยายามถอดประกอบหรือดัดแปลงอุปกรณ์
• ตรวจสอบให้แน่ใจว่าได้ต่อสายดินอย่างถูกต้องในจุดที่จำเป็น
• ใช้ได้กับอุปกรณ์ USB ที่รองรับเท่านั้น

3. เนื้อหาบรรจุภัณฑ์

ตรวจสอบว่าส่วนประกอบทั้งหมดมีอยู่ก่อนดำเนินการติดตั้ง:

• 1x โมดูลชาร์จ USB Legrand Arteor (IS13252 Part 1 / IEC 60950,1)

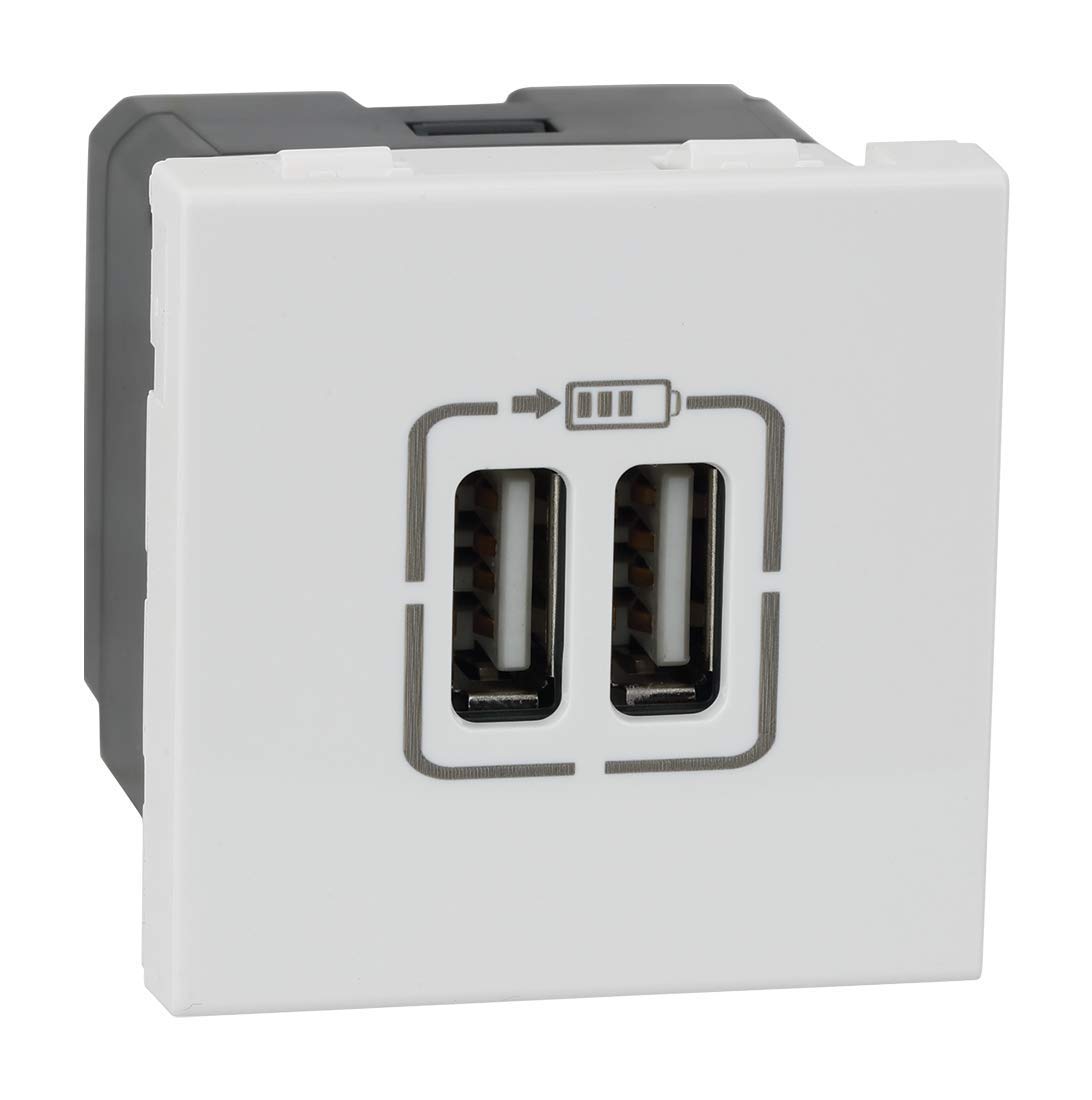

รูปที่ 1 : ด้านหน้า view ภาพของโมดูลชาร์จ USB Legrand Arteor แสดงพอร์ต USB-A สองพอร์ตและไอคอนการชาร์จแบตเตอรี่

4. การตั้งค่าและการติดตั้ง

โมดูลชาร์จ USB นี้ได้รับการออกแบบมาเพื่อติดตั้งเข้ากับโครงและแผ่นยึด Legrand Arteor ที่เข้ากันได้ แนะนำให้ติดตั้งโดยช่างผู้เชี่ยวชาญ

1. การตัดการเชื่อมต่อไฟฟ้า: ก่อนเริ่มงานไฟฟ้าใดๆ โปรดตรวจสอบให้แน่ใจว่าได้ปิดสวิตช์ไฟหลักของวงจรที่ตัวตัดวงจรแล้ว ตรวจสอบด้วยเครื่องวัดแรงดันไฟฟ้าtagอีผู้ทดสอบ
2. การแทรกโมดูล: เสียบโมดูลชาร์จ USB เข้าไปในช่องที่กำหนดไว้ภายในโครงยึด Arteor อย่างระมัดระวัง ตรวจสอบให้แน่ใจว่าล็อคเข้าที่อย่างแน่นหนา


รูปที่ 2: ด้านข้าง view ของโมดูล แสดงให้เห็นถึงการออกแบบที่กะทัดรัดเพื่อการติดตั้งเข้ากับแผ่นติดผนัง

3. การเชื่อมต่อสายไฟ: เชื่อมต่อสายไฟ (สายไฟหลัก, สายกลาง, สายดิน) เข้ากับขั้วต่อที่ด้านหลังของโมดูล โปรดดูแผนผังการเดินสายไฟที่ให้มาพร้อมกับโครงยึด Arteor หรือปรึกษาช่างไฟฟ้าที่มีคุณสมบัติเหมาะสม ตรวจสอบให้แน่ใจว่าการเชื่อมต่อทั้งหมดแน่นหนาและปลอดภัย

รูปที่ 3: มุม view แสดงให้เห็นตัวเรือนด้านหลังและช่องสำหรับต่อสายไฟ
4. การติดตั้งแผ่นยึด: เมื่อต่อสายและยึดโมดูลเข้ากับโครงเรียบร้อยแล้ว ให้ติดแผ่นปิด Arteor ตามคำแนะนำเฉพาะของผลิตภัณฑ์
5. การฟื้นฟูพลังงาน: เรียกคืนพลังงานที่เบรกเกอร์

5. คู่มือการใช้งาน

โมดูลชาร์จ USB Legrand Arteor ให้พลังงานที่สะดวกสบายสำหรับการชาร์จอุปกรณ์ USB ที่ใช้งานร่วมกันได้

1. เชื่อมต่ออุปกรณ์: เสียบสายชาร์จ USB-A มาตรฐานเข้ากับพอร์ต USB หนึ่งในสองพอร์ตบนโมดูล
2. เริ่มต้นการชาร์จ: เสียบปลายอีกด้านของสาย USB เข้ากับอุปกรณ์ที่ใช้งานร่วมกันได้ (เช่น สมาร์ทโฟน แท็บเล็ต คอมพิวเตอร์) อุปกรณ์จะเริ่มชาร์จโดยอัตโนมัติ
3. ตัวบ่งชี้การชาร์จ: โมดูลนี้ไม่มีไฟแสดงสถานะการชาร์จโดยเฉพาะ โปรดตรวจสอบสถานะการชาร์จบนหน้าจออุปกรณ์ของคุณ

รูปที่ 4: ด้านหน้าทำมุม view โดยเน้นที่พอร์ตชาร์จ USB-A สองพอร์ต
4. ถอดอุปกรณ์: เมื่อการชาร์จเสร็จสมบูรณ์แล้ว โปรดถอดอุปกรณ์ของคุณออกอย่างปลอดภัย จากนั้นจึงถอดสาย USB ออกจากโมดูล

6. การบำรุงรักษา

• การทำความสะอาด: ถอดปลั๊กไฟก่อนทำความสะอาด เช็ดพื้นผิวของโมดูลด้วยผ้าแห้งนุ่มหรือผ้าชุบน้ำหมาดๆamp ใช้ผ้าเช็ดทำความสะอาด ห้ามใช้สารทำความสะอาดที่มีฤทธิ์กัดกร่อน สารละลาย หรือความชื้นมากเกินไป
• การตรวจสอบ: ตรวจสอบโมดูลและแผ่นโดยรอบเป็นระยะๆ เพื่อดูว่ามีร่องรอยความเสียหาย การเชื่อมต่อหลวม หรือการเปลี่ยนสีหรือไม่ หากพบปัญหาใดๆ ให้ตัดกระแสไฟและปรึกษาช่างไฟฟ้าที่มีคุณสมบัติเหมาะสม

7 การแก้ไขปัญหา

8. ข้อมูลจำเพาะ

• หมายเลขรุ่น: 573422
• ยี่ห้อ: เลอแกรนด์
• ประเภทตัวเชื่อมต่อ: ยูเอสบี-เอ
• พอร์ต USB ทั้งหมด: 2
• อินพุต Voltage: 5 โวลต์ (จากแหล่งจ่ายไฟหลักผ่านการแปลงภายใน)
• กระแสไฟขาออก: 3 Amps (รวม)
• วัสดุ: โพลีคาร์บอเนต
• สี: สีขาว
• ขนาดสินค้า : 4.5 x 4.5 x 4.2 ซม.
• น้ำหนักสินค้า: 80 กรัม
• มาตรฐาน: IS13252 (ส่วนที่ 1) / IEC 60950,1

9. ข้อมูลการรับประกัน

โมดูลชาร์จ USB Legrand Arteor นี้มาพร้อมกับ... รับประกัน 2 ปี การรับประกันนี้จัดทำโดยผู้ผลิตนับจากวันที่ซื้อ โปรดเก็บหลักฐานการซื้อไว้เพื่อใช้ในการเรียกร้องการรับประกัน การรับประกันครอบคลุมข้อบกพร่องจากการผลิตภายใต้สภาวะการใช้งานปกติ ไม่ครอบคลุมความเสียหายที่เกิดจากการติดตั้งที่ไม่ถูกต้อง การใช้งานผิดวิธี อุบัติเหตุ หรือการดัดแปลงโดยไม่ได้รับอนุญาต

10. การสนับสนุนลูกค้า

หากต้องการความช่วยเหลือด้านเทคนิค การเรียกร้องการรับประกัน หรือข้อมูลเพิ่มเติม โปรดติดต่อฝ่ายบริการลูกค้าของ Legrand โปรดดูเอกสารทางการของ Legrand webดูรายละเอียดการติดต่อปัจจุบันได้ที่เว็บไซต์หรือบรรจุภัณฑ์ของผลิตภัณฑ์

เลอกรองด์ ออฟฟิเชียล Webเว็บไซต์: www.legrand.co.in
