คู่มือการใช้งานขาตั้งทีวีหมุนได้อเนกประสงค์ Hemudu รุ่น HT07B-002

1. สินค้าหมดview

The Hemudu Universal Swivel TV Stand HT07B-002 is designed to provide a stable, adjustable, and versatile mounting solution for your television. Constructed with heavy-duty steel and a tempered glass base, it offers enhanced safety and a clean aesthetic for various room setups.

• Heavy Duty & Reliable: Features a solid steel elliptical tube, steel bracket panel, and heavy-duty tempered glass base, supporting TVs up to 88lbs.
• ความเข้ากันได้สูง: Suitable for 13 to 39 inch TVs, compatible with major brands like Samsung, Vizio, Sony, LG, Panasonic, Sharp, Toshiba, Philips, Pioneer.
• ปรับความสูงได้: Offers 4 levels of height adjustment for optimal viewการไอเอ็นจี
• ฟังก์ชั่นหมุน: Provides a 100-degree swivel range (-50 to +50 degrees) for flexible viewมุมการเอียง
• การจัดการสายเคเบิล: Integrated wire management system to conceal cables for a tidy appearance.

2. ข้อมูลด้านความปลอดภัย

Please read and understand all instructions before installation and use. Keep this manual for future reference. Improper installation or use may result in property damage or personal injury.

• Ensure the TV weight and size are within the stand's specified limits (max 88lbs, 13-39 inches).
• Verify that the VESA mounting pattern of your TV is compatible with the stand.
• อย่าขันสกรูแน่นเกินไปในระหว่างการประกอบ เพื่อป้องกันความเสียหายต่อชิ้นส่วน
• วางขาตั้งบนพื้นผิวที่มั่นคงและเรียบเพื่อป้องกันการล้ม
• Keep children and pets away from the TV stand during assembly and ensure all parts are securely fastened.
• Use all provided safety screws and rubber pads for maximum stability.

3. เนื้อหาบรรจุภัณฑ์

Before starting assembly, ensure all parts listed below are present and undamaged. If any parts are missing or damaged, do not proceed with assembly and contact customer support.

• Steel Support Pillar
• ฐานกระจกนิรภัย
• TV Mounting Bracket (with various VESA holes)
• Mounting Arms (2 pieces)
• Various Screw Sets (S1, S2, S3, S4, etc.) for different TV models
• ตัวเว้นระยะและแหวนรอง
• คลิป/สายรัดสำหรับจัดระเบียบสายเคเบิล
• Allen Wrench and Open-end Wrench
• คู่มือการใช้งาน

4. คำแนะนำในการติดตั้งและประกอบ

Follow these steps carefully to assemble your Hemudu Universal Swivel TV Stand.

ขั้นตอนที่ 1: ติดแขนยึดเข้ากับทีวี

Carefully place your TV face down on a soft, clean surface. Attach the two mounting arms to the back of your TV using the appropriate screws and spacers from the provided hardware kit. Ensure the arms are securely fastened and aligned with your TV's VESA mounting holes.

Figure 1: Back of TV with mounting arms attached, illustrating various VESA compatibility.

Step 2: Assemble the Stand Base and Pillar

Connect the steel support pillar to the tempered glass base using the designated screws. Ensure the connection is firm but do not fully tighten until all components are aligned. Attach the main TV mounting bracket to the top of the steel pillar.

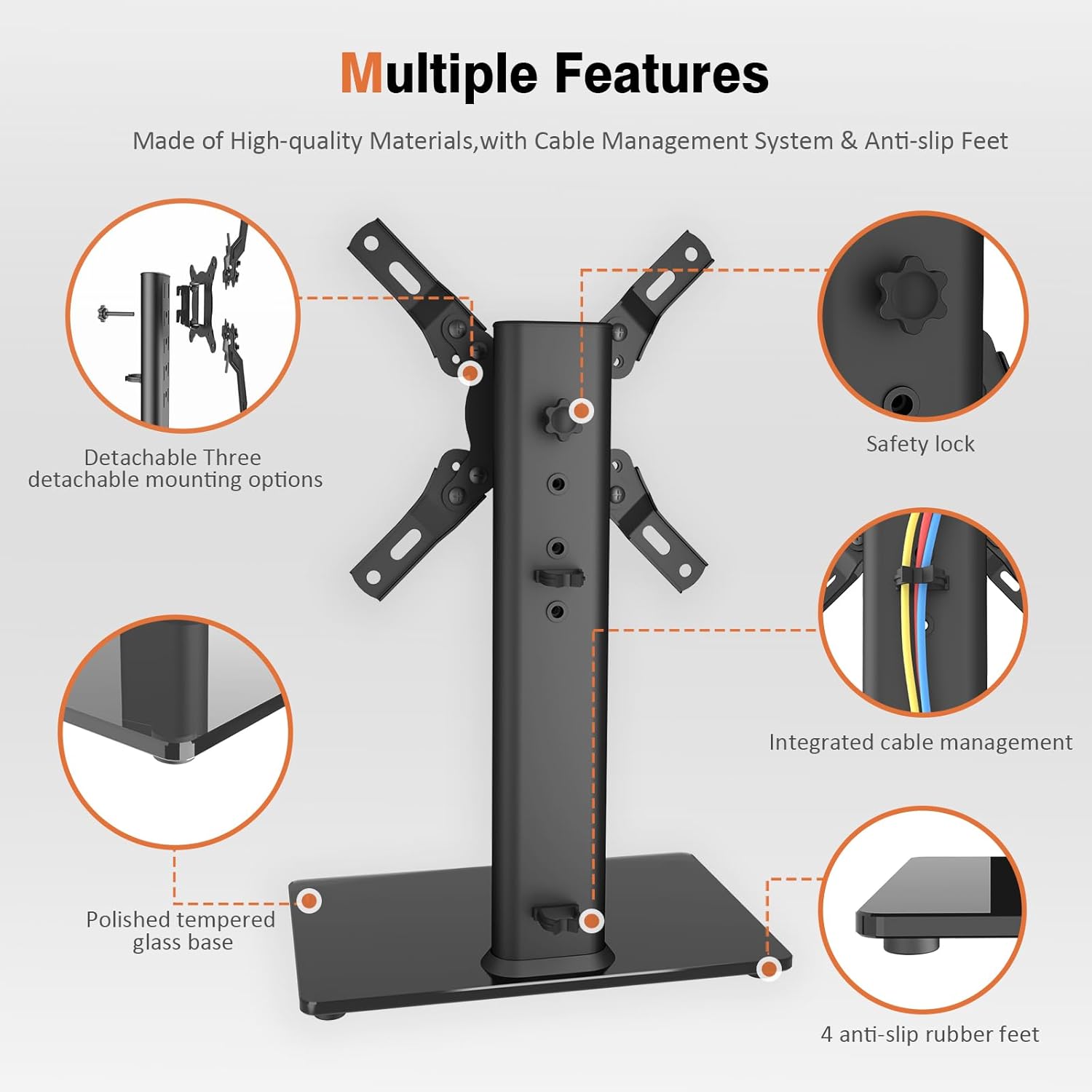

รูปที่ 2: ระเบิด view of the stand's components and assembly points, including safety lock and anti-slip feet.

ขั้นตอนที่ 3: ติดตั้งทีวีเข้ากับขาตั้ง

Carefully lift the TV (with mounting arms attached) and hook the arms onto the main TV mounting bracket. Ensure both arms are securely seated. Use the safety screws to lock the TV in place, preventing accidental dislodgement.

Video 1: Official Hemudu video demonstrating the assembly process of the Swivel TV Stand HT07B-002.

Video 2: Another official Hemudu video showcasing the assembly and features of the universal TV stand HT07B-002.

5. คู่มือการใช้งาน

การปรับความสูง

The TV stand offers 4 levels of height adjustment. To adjust the height, you must first unhook the TV from the main bracket. Re-attach the mounting arms to a different set of holes on the steel pillar to achieve your desired viewing height. Secure with safety screws.

Figure 3: Illustration of the 4-level height adjustment feature, allowing users to optimize viewการสร้างประสบการณ์

ฟังก์ชั่นการหมุน

Once assembled, your TV can swivel 100 degrees (-50 to +50 degrees) left or right. Gently push the sides of the TV to adjust the viewing angle as needed. This feature allows for optimal viewing from various positions in your room.

Figure 4: Visual representation of the ±50° swivel adjustment, enhancing viewความสะดวกสบาย

6. การบำรุงรักษา

เพื่อให้ขาตั้งทีวีของคุณใช้งานได้ยาวนานและทำงานได้อย่างถูกต้อง โปรดปฏิบัติตามคำแนะนำในการบำรุงรักษาเหล่านี้:

• การทำความสะอาด: Use a soft, dry cloth to clean the steel components and tempered glass base. For stubborn marks on the glass, a mild glass cleaner can be used. Avoid abrasive cleaners or materials that could scratch the surfaces.
• การตรวจสอบ: ตรวจสอบสกรูและจุดเชื่อมต่อทั้งหมดเป็นระยะ เพื่อให้แน่ใจว่ายังแน่นและปลอดภัยดี ขันให้แน่นอีกครั้งหากจำเป็น
• ขีดจำกัดน้ำหนัก: ไม่เกินความจุน้ำหนักสูงสุด 88lbs.
• การจัดการสายเคเบิล: Regularly check the cable management system to ensure cables are not pinched or damaged.

7 การแก้ไขปัญหา

If you encounter any issues with your TV stand, refer to the following common troubleshooting tips:

• TV is Wobbly:
  • ตรวจสอบให้แน่ใจว่าขันสกรูทั้งหมดแน่นดีแล้ว
  • Verify the stand is placed on a flat, stable surface.
  • Check that the TV's weight does not exceed the stand's capacity.
  • Confirm the rubber pads are correctly installed on the base.
• ทีวีไม่ได้ตั้งระดับ:
  • Recheck the mounting arms on the back of the TV to ensure they are aligned evenly.
  • Adjust the height settings on the steel pillar to correct any tilt.
• Difficulty Swiveling:
  • Ensure no cables are obstructing the swivel mechanism.
  • Check for any debris or foreign objects around the swivel joint.
• Cables Not Concealed:
  • Utilize the provided cable management clips to route and secure cables along the support pillar.

8. ข้อมูลจำเพาะ

Figure 5: Product dimensions and VESA compatibility chart to ensure proper fit for your television.

9. การรับประกันและการสนับสนุน

For warranty information or technical support, please refer to the product packaging or contact Hemudu customer service directly. Keep your purchase receipt as proof of purchase.
