เลื่อยวงเดือนตั้งโต๊ะ Einhell TC-TS 2025/2 U

1. บทนำ

คู่มือนี้ให้ข้อมูลสำคัญสำหรับการใช้งาน การประกอบ และการบำรุงรักษาเลื่อยวงเดือนตั้งโต๊ะ Einhell TC-TS 2025/2 U อย่างปลอดภัยและมีประสิทธิภาพ เครื่องมือทรงพลังนี้ได้รับการออกแบบมาเพื่อการตัดไม้เนื้อแข็ง ไม้ไฟเบอร์บอร์ด และวัสดุที่คล้ายกันอย่างแม่นยำ โปรดอ่านคู่มือนี้อย่างละเอียดก่อนใช้งานครั้งแรกและเก็บไว้เพื่อใช้อ้างอิงในอนาคต

2. ข้อมูลด้านความปลอดภัย

ปฏิบัติตามข้อควรระวังด้านความปลอดภัยต่อไปนี้เสมอเพื่อป้องกันการบาดเจ็บและความเสียหายต่อเครื่องมือ:

• อ่านคู่มือ: โปรดทำความคุ้นเคยกับปุ่มควบคุม การปรับแต่ง และขั้นตอนการใช้งานทั้งหมดก่อนใช้งาน
• อุปกรณ์ป้องกันส่วนบุคคล (PPE): ควรสวมแว่นตานิรภัย อุปกรณ์ป้องกันหู และหน้ากากกันฝุ่นทุกครั้ง แนะนำให้สวมถุงมือเมื่อต้องจับวัสดุที่มีพื้นผิวหยาบ แต่ควรหลีกเลี่ยงการสวมเสื้อผ้าหลวมๆ หรือเครื่องประดับที่อาจเข้าไปติดกับชิ้นส่วนที่เคลื่อนไหวได้
• พื้นที่ทำงาน : ตรวจสอบให้แน่ใจว่าพื้นที่ทำงานของคุณสะอาด มีแสงสว่างเพียงพอ และปราศจากสิ่งกีดขวาง ควรกันเด็กและบุคคลภายนอกออกไปให้ห่าง
• การเชื่อมต่อไฟฟ้า: เชื่อมต่อเลื่อยเข้ากับเต้ารับไฟฟ้าที่มีระบบสายดินอย่างถูกต้อง ห้ามใช้ในที่ที่ไม่เหมาะสมamp หรือสภาวะเปียกชื้น
• ความปลอดภัยของใบมีด: ตรวจสอบให้แน่ใจว่าใบเลื่อยคม สะอาด และติดตั้งอย่างถูกต้อง ห้ามใช้งานเลื่อยโดยไม่มีฝาครอบใบเลื่อยติดตั้งอยู่
• การจัดการวัสดุ: ควรใช้แท่งดันชิ้นงานหรือบล็อกดันชิ้นงานเสมอเมื่อป้อนชิ้นงานขนาดเล็กหรือเมื่อมืออยู่ใกล้ใบเลื่อย ห้ามเอื้อมมือข้ามใบเลื่อยเด็ดขาด
• ความเสถียร: ตรวจสอบให้แน่ใจว่าเลื่อยตั้งมั่นคงและวางอยู่บนพื้นผิวเรียบก่อนเริ่มใช้งาน
• ถอดปลั๊กเมื่อไม่ได้ใช้งาน: ถอดปลั๊กเลื่อยออกจากแหล่งจ่ายไฟก่อนทำการปรับแต่ง เปลี่ยนใบเลื่อย หรือบำรุงรักษา

3. ส่วนประกอบมากกว่าview

การทำความเข้าใจส่วนประกอบหลักของเลื่อยวงเดือนของคุณเป็นสิ่งสำคัญอย่างยิ่งสำหรับการใช้งานอย่างปลอดภัยและมีประสิทธิภาพ

รูปที่ 3.1: โดยรวม view ภาพแสดงเลื่อยวงเดือนตั้งโต๊ะ Einhell TC-TS 2025/2 U ซึ่งประกอบด้วยโต๊ะหลัก ใบเลื่อย และขาตั้ง

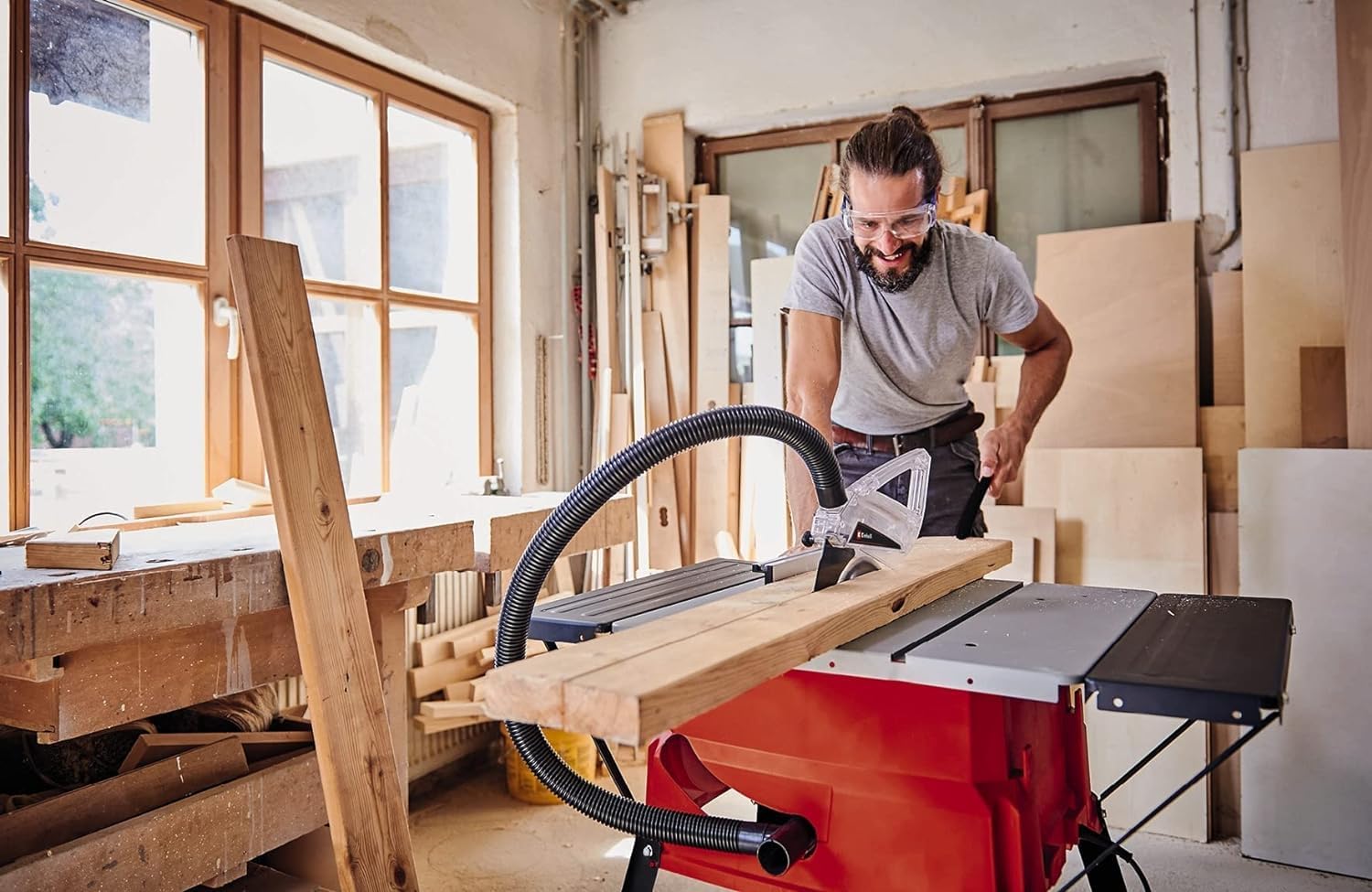

รูปที่ 3.2: ผู้ใช้งานกำลังใช้งานเลื่อยวงเดือน สาธิตวิธีการใช้งานทั่วไปสำหรับการตัดแผ่นไม้

รูปที่ 3.3: ภาพระยะใกล้ของวงล้อปรับความสูงและมุมของใบเลื่อย

รูปที่ 3.4: รายละเอียดของอุปกรณ์ป้องกันใบเลื่อยและท่ออ่อนสำหรับดูดฝุ่น พร้อมแสดงตัวบ่งชี้การปรับความสูงและมุม

รูปที่ 3.5: View ของระบบดูดฝุ่น รวมถึงท่อที่เชื่อมต่อกับบริเวณใบเลื่อยและช่องเก็บฝุ่นหลัก

รูปที่ 3.6: ภาพระยะใกล้ของตัวหยุดขนานพร้อมมาตรวัดในตัวสำหรับการตัดตามแนวยาวที่แม่นยำ

4. การตั้งค่า

โปรดทำตามขั้นตอนเหล่านี้สำหรับการประกอบและการตั้งค่าเลื่อยวงเดือนในเบื้องต้น:

1. การแกะกล่อง: นำชิ้นส่วนทั้งหมดออกจากบรรจุภัณฑ์อย่างระมัดระวัง ตรวจสอบดูว่ามีชิ้นส่วนใดเสียหายหรือขาดหายไปหรือไม่
2. ประกอบโครงฐาน: ประกอบชิ้นส่วนโครงตามแผนภาพที่ให้ไว้ในคู่มือการประกอบที่แยกออกมา ตรวจสอบให้แน่ใจว่าขันน็อตทุกตัวแน่นสนิทแล้ว
3. ติดตั้งชุดเลื่อย: วางชุดเลื่อยหลักลงบนโครงฐานที่ประกอบแล้ว ยึดให้แน่นโดยใช้ตัวยึดที่ให้มา
4. ติดตั้งใบเลื่อย: หากใบเลื่อยไม่ได้ติดตั้งไว้ล่วงหน้า ให้ติดตั้งใบเลื่อยตัดละเอียดปลายคาร์ไบด์ขนาด 250 มม. อย่างระมัดระวัง โดยตรวจสอบให้แน่ใจว่าทิศทางการหมุนตรงกับลูกศรบนใบเลื่อย ใช้เครื่องมือที่เหมาะสมในการขันน็อตยึดใบเลื่อยให้แน่น
5. ติดตั้งฝาครอบใบมีดและระบบดูดฝุ่น: ติดตั้งฝาครอบใบเลื่อยแบบใสให้แน่น จากนั้นต่อท่อดูดฝุ่นเข้ากับฝาครอบและช่องดูดฝุ่นหลักบนตัวเครื่องเลื่อย
6. ติดตั้งตัวหยุดแบบขนานและแบบทำมุม: ติดตั้งตัวหยุดขนานเข้ากับโต๊ะและตรวจสอบให้แน่ใจว่าเลื่อนได้อย่างราบรื่น วางตัวหยุดมุมลงในช่องที่กำหนดไว้
7. ส่วนขยายตาราง: หากต้องการ สามารถติดตั้งส่วนต่อขยายโต๊ะด้านซ้ายและขวาเพื่อขยายพื้นที่ทำงานสำหรับชิ้นงานขนาดใหญ่ขึ้นได้

5. คู่มือการใช้งาน

การใช้งานอย่างถูกต้องจะช่วยให้มั่นใจได้ถึงความปลอดภัยและประสิทธิภาพการตัดที่ดีที่สุด

5.1 การเปิด/ปิดเครื่อง

• หากต้องการเปิดใช้งานเลื่อย ให้กดปุ่มสีเขียว 'ON'
• หากต้องการปิดเลื่อย ให้กดปุ่มสีแดง 'OFF' เลื่อยจะหยุดทำงานอย่างรวดเร็ว

5.2 การปรับความสูงและมุมของใบมีด

สามารถปรับความสูงและมุมของใบเลื่อยได้โดยใช้มือเพียงข้างเดียว

• การปรับความสูง: หมุนวงล้อปรับระดับเพื่อยกหรือลดระดับใบมีด เพื่อให้ได้การตัดที่ดีที่สุด ใบมีดควรยื่นออกมาเหนือชิ้นงานเล็กน้อย
• การปรับมุม: ปรับใบเลื่อยให้ได้มุมที่ต้องการ (สูงสุด 45°) สำหรับการตัดเฉียง ความสูงในการตัดสูงสุดที่มุม 90° คือ 85 มม. และที่มุม 45° คือ 65 มม.

รูปที่ 5.1: ไอคอนแสดงขนาดเส้นผ่านศูนย์กลางใบเลื่อย 250 มม.

รูปที่ 5.2: ไอคอนแสดงความลึกในการตัดสูงสุด 85 มม. ที่มุม 90 องศา

รูปที่ 5.3: ไอคอนแสดงความลึกในการตัดสูงสุด 65 มม. ที่มุม 45 องศา

5.3 การใช้ตัวหยุดแบบขนาน

ตัวหยุดแบบขนานใช้สำหรับการตัดตามแนวยาวที่แม่นยำ (การเลื่อย)

• เลื่อนตัวหยุดขนานไปที่ความกว้างที่ต้องการโดยใช้มาตราส่วนการวัดบนโต๊ะ
• ล็อคตัวหยุดขนานให้แน่นก่อนเริ่มการตัด
• ป้อนชิ้นงานอย่างสม่ำเสมอให้ชิดกับตัวหยุดขนานและเข้าสู่ใบมีด

5.4 การใช้ตัวหยุดมุม

ตัวล็อกมุมช่วยให้สามารถตัดเฉียงได้อย่างแม่นยำ

• เสียบตัวหยุดมุมเข้าไปในร่องรูปตัว T บนโต๊ะ
• ปรับตัวหยุดมุมไปที่มุมที่ต้องการ (สูงสุด +/- 60°)
• จับชิ้นงานให้แน่นกับตัวหยุดมุม แล้วป้อนชิ้นงานผ่านใบมีด

5.5 การดูดฝุ่น

เพื่อให้สภาพแวดล้อมการทำงานสะอาดขึ้นและมองเห็นได้ชัดเจนยิ่งขึ้น ให้ต่อเครื่องดูดฝุ่นที่เหมาะสมเข้ากับช่องดูดฝุ่น

6. การบำรุงรักษา

การบำรุงรักษาตามปกติจะช่วยให้เลื่อยของคุณมีอายุการใช้งานยาวนานและปลอดภัย

• การทำความสะอาด: หลังการใช้งานทุกครั้ง ให้ถอดปลั๊กเลื่อยและกำจัดขี้เลื่อยและเศษวัสดุออกจากโต๊ะ ฝาครอบใบเลื่อย และตัวมอเตอร์โดยใช้แปรงหรือเครื่องดูดฝุ่น ห้ามใช้สารละลาย
• การดูแลใบมีด: ตรวจสอบความคมและความเสียหายของใบเลื่อยอย่างสม่ำเสมอ ใบเลื่อยที่ทื่ออาจทำให้เกิดการสะบัดกลับและตัดได้ไม่ดี ควรเปลี่ยนใบเลื่อยที่สึกหรอหรือเสียหายทันที
• การหล่อลื่น: หล่อลื่นชิ้นส่วนที่เคลื่อนไหวเป็นระยะตามที่ระบุไว้ในคู่มือการบริการโดยละเอียด (ถ้ามี)
• การตรวจสอบสายไฟ: ตรวจสอบสายไฟว่ามีร่องรอยความเสียหายหรือชำรุดหรือไม่ หากพบความเสียหายให้เปลี่ยนทันที
• ฟังก์ชันการรักษาความปลอดภัย: ตรวจสอบให้แน่ใจว่าอุปกรณ์ป้องกันความปลอดภัยทั้งหมดเคลื่อนที่ได้อย่างอิสระและกลับไปยังตำแหน่งที่ถูกต้อง

7 การแก้ไขปัญหา

หัวข้อนี้จะกล่าวถึงปัญหาทั่วไปที่คุณอาจพบเจอ

8. ข้อมูลจำเพาะ

9. การรับประกันและการสนับสนุน

เครื่องมือไฟฟ้า Einhell มาพร้อมกับการรับประกัน 2 ปีตามมาตรฐาน และสามารถรับการรับประกันเพิ่มเติมได้อีก 1 ปี เมื่อลงทะเบียนผลิตภัณฑ์ ในการเปิดใช้งานบริการเพิ่มเติม ผลิตภัณฑ์ Einhell ต้องได้รับการลงทะเบียนบนเว็บไซต์ของเรา webเว็บไซต์ภายใน 30 วันนับจากวันที่ซื้อ

หากต้องการติดต่อฝ่ายบริการลูกค้าและขอรับการสนับสนุน กรุณาติดต่อสายด่วนที่: 0151 649 1500.
