คู่มือการใช้งานชุดหูฟังวิทยุสื่อสารลดเสียงรบกวน Retevis EH070K

1. บทนำ

คู่มือนี้ให้คำแนะนำโดยละเอียดเกี่ยวกับการใช้งานและการบำรุงรักษาชุดหูฟังวิทยุสื่อสารลดเสียงรบกวน Retevis EH070K อย่างถูกต้อง ชุดหูฟังนี้ออกแบบมาเพื่อการสื่อสารที่ชัดเจนในสภาพแวดล้อมที่มีเสียงดัง มีไมโครโฟนแบบอิเล็กเตรตคู่ ลำโพงขนาด 50 มม. และโครงสร้างที่แข็งแรงทนทาน โปรดอ่านคู่มือนี้อย่างละเอียดก่อนใช้งานผลิตภัณฑ์เพื่อให้มั่นใจถึงประสิทธิภาพสูงสุดและอายุการใช้งานที่ยาวนาน

รูปที่ 1: ชุดหูฟังวิทยุสื่อสารลดเสียงรบกวน Retevis EH070K พร้อมขั้วต่อ K-head 2 พิน

2. เนื้อหาบรรจุภัณฑ์

ตรวจสอบว่ามีรายการทั้งหมดอยู่ในแพ็คเกจของคุณ:

• 1 x ชุดหูฟังวิทยุสื่อสาร EH070K
• สายเชื่อมต่อชุดหูฟังการบิน 5 พิน 1 เส้น

3. คุณสมบัติของผลิตภัณฑ์

• การส่งสัญญาณเสียงที่ชัดเจน: ไมโครโฟนแบบอิเล็กเตรตคู่และลำโพงขนาดเส้นผ่านศูนย์กลาง 50 มม. ช่วยให้ได้เสียงที่ชัดเจนและดัง
• การลดเสียงรบกวน: ระบบลดเสียงรบกวนที่มีประสิทธิภาพ ช่วยให้สื่อสารได้อย่างชัดเจนในสภาพแวดล้อมที่มีเสียงดัง เช่น การแข่งรถ การใช้งานรถ UTV/ATV หรือในโรงงานอุตสาหกรรม
• โครงสร้างทนทาน: มีโครงโลหะยืดหยุ่นและลวด PU ชนิดเคฟลาร์เพื่ออายุการใช้งานที่ยาวนานขึ้น
• การปรับระดับเสียง: มีปุ่มปรับระดับเสียงในตัวบนที่ครอบหู ช่วยให้ควบคุมระดับเสียงได้ง่าย
• แถบคาดศีรษะปรับได้: สามารถปรับสายคาดศีรษะให้พอดีกับขนาดศีรษะต่างๆ เพื่อความสบายในการสวมใส่
• ไมโครโฟนแบบหมุนได้: ไมโครโฟนสามารถหมุนได้ 300 องศา ทำให้สามารถจัดวางตำแหน่งได้อย่างยืดหยุ่น
• ขั้วต่อ K-Head 2 ขา: สามารถใช้งานร่วมกับวิทยุสื่อสารสองทางได้หลากหลายรุ่น

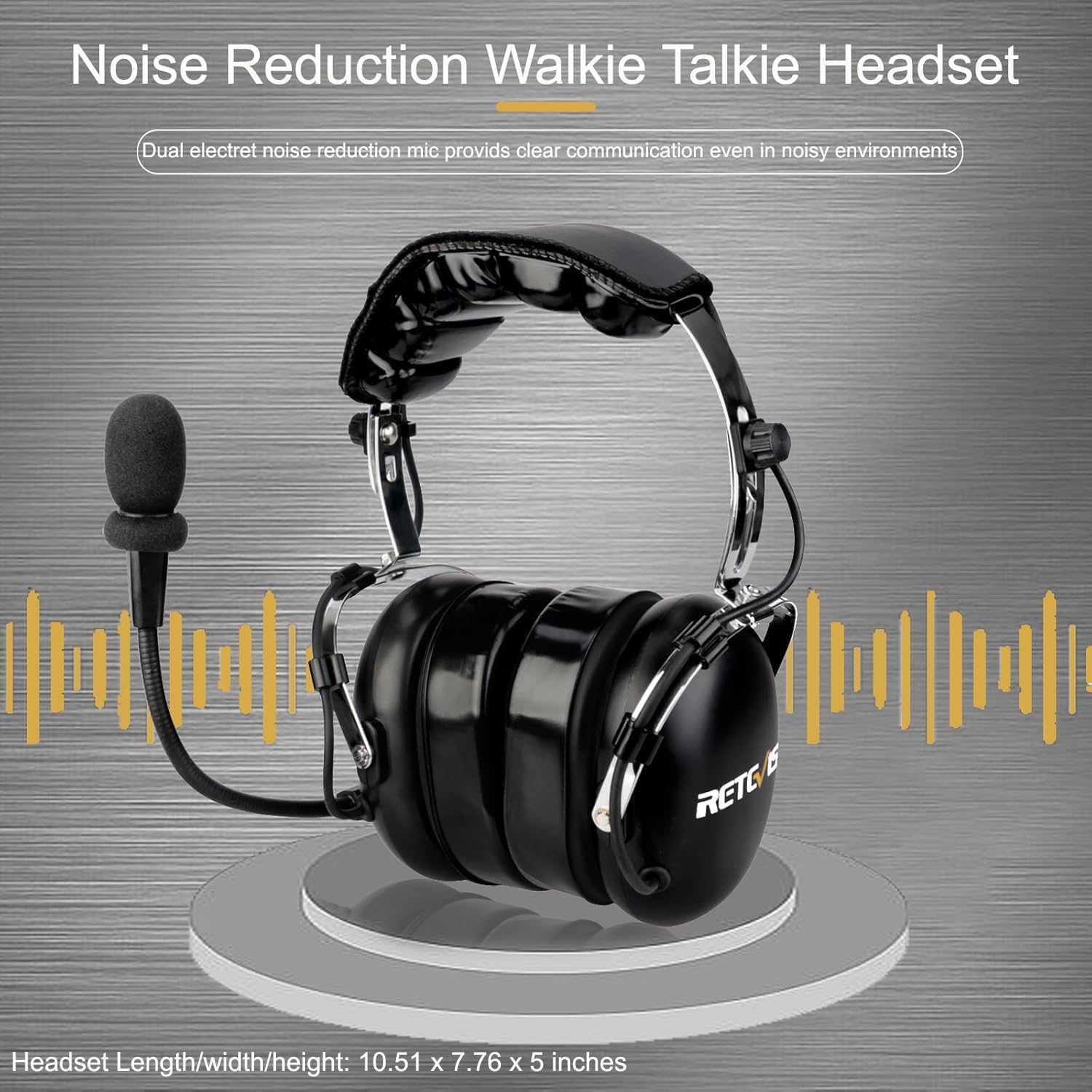

รูปที่ 2: ชุดหูฟังที่แสดงให้เห็นถึงความสามารถในการลดเสียงรบกวน

รูปที่ 3: แผ่นรองศีรษะและที่ครอบหูแบบนุ่ม ออกแบบมาเพื่อความสบายในการสวมใส่

รูปที่ 4: ภาพประกอบแสดงโครงยึดโลหะยืดหยุ่นทนทานและลวดเคฟลาร์ PU

รูปที่ 5: ปุ่มปรับระดับเสียงบนที่ครอบหูของชุดหูฟัง

4. คำแนะนำในการตั้งค่า

4.1 การเชื่อมต่อกับวิทยุของคุณ

1. ระบุขั้วต่อแบบ K-head 2 พินบนสายหูฟังของคุณ
2. เสียบขาพินทั้งสองให้ตรงกับพอร์ตที่เกี่ยวข้องบนวิทยุสื่อสารสองทางที่ใช้งานร่วมกันได้ของคุณ
3. ค่อยๆ ดันตัวเชื่อมต่อเข้าไปในพอร์ตของวิทยุให้แน่นจนกระทั่งเข้าที่สนิท

รูปที่ 6: ขั้วต่อ K-head 2 ขา สำหรับการใช้งานร่วมกับวิทยุ

4.2 การปรับให้พอดี

1. สวมชุดหูฟังไว้บนศีรษะ ตรวจสอบให้แน่ใจว่าที่ครอบหูปิดหูของคุณอย่างมิดชิด
2. ปรับแถบคาดศีรษะโดยใช้ปุ่มปรับที่อยู่ด้านข้างทั้งสองข้างจนกว่าหูฟังจะกระชับและสวมใส่สบาย
3. จัดตำแหน่งไมโครโฟน: หมุนก้านไมโครโฟน (หมุน 300°) เพื่อให้ไมโครโฟนอยู่ห่างจากปากของคุณประมาณ 1-2 นิ้ว

รูปที่ 7: กลไกปรับสายคาดศีรษะเพื่อให้สวมใส่สบาย

5. คู่มือการใช้งาน

5.1 การควบคุมระดับเสียง

หาปุ่มปรับระดับเสียงที่ด้านข้างของหูฟัง หมุนปุ่มตามเข็มนาฬิกาเพื่อเพิ่มระดับเสียง และหมุนทวนเข็มนาฬิกาเพื่อลดระดับเสียง ปรับระดับเสียงให้เหมาะสมกับการฟังในสภาพแวดล้อมของคุณ

5.2 การใช้ปุ่มกดพูด (PTT)

ชุดหูฟังนี้มีปุ่ม PTT ขนาดใหญ่ ใช้งานง่าย ในการส่งสัญญาณ ให้กดปุ่ม PTT ค้างไว้ พูดให้ชัดเจนใส่ไมโครโฟน ปล่อยปุ่ม PTT เพื่อหยุดส่งสัญญาณและฟังเสียงตอบรับ

รูปที่ 8: ปุ่ม PTT ขนาดใหญ่และไมโครโฟนที่หมุนได้ 360 องศา เพื่อความสะดวกในการใช้งาน

6. ความเข้ากันได้

ชุดหูฟัง Retevis EH070K มีขั้วต่อแบบ K-head 2 พิน ทำให้สามารถใช้งานร่วมกับวิทยุสื่อสารสองทางได้หลากหลายรุ่น รวมถึงแต่ไม่จำกัดเพียง:

• วิทยุ Retevis: H-777, H-777H, RT21, RT22, RT68, RT-5R, NR10, RT86, RA89, RA79, A1, C2, RB26H, RB66P
• วิทยุ Baofeng: UV-5R, 5RM, BF-F8HP, BF-888S, AT-D878UVII Plus
• แบรนด์อื่นๆ ที่ใช้งานร่วมกันได้: Kenwood, Rugged Radios, Pxton, Samcon, Arcshell, AnyTone, Linton

หมายเหตุ: ไม่สามารถใช้งานร่วมกับวิทยุสื่อสาร Motorola และ Retevis รุ่น B3 ได้

7. การดูแลรักษา

• การทำความสะอาด: ใช้ผ้านุ่มและแห้งเช็ดหูฟัง ห้ามใช้สารเคมีรุนแรงหรือน้ำยาทำความสะอาดที่มีฤทธิ์กัดกร่อน
• พื้นที่จัดเก็บ: เก็บหูฟังไว้ในที่แห้งและเย็น หลีกเลี่ยงแสงแดดโดยตรงและอุณหภูมิที่สูงหรือต่ำเกินไป
• การดูแลสายเคเบิล: หลีกเลี่ยงการโค้งงอหรือดึงสายเคเบิลมากเกินไปเพื่อป้องกันความเสียหาย
• ความต้านทานน้ำ: ชุดหูฟังนี้ไม่กันน้ำ โปรดหลีกเลี่ยงการโดนฝนหรือความชื้น

8 การแก้ไขปัญหา

• ไม่มีเสียง/ระดับเสียงต่ำ:
  • ตรวจสอบให้แน่ใจว่าขั้วต่อ K-head 2 พินเสียบเข้ากับวิทยุอย่างแน่นหนาแล้ว
  • ตรวจสอบปุ่มปรับระดับเสียงบนชุดหูฟังและระดับเสียงที่ตั้งไว้บนวิทยุ
  • ตรวจสอบว่าวิทยุเปิดใช้งานอยู่และทำงานได้อย่างถูกต้อง
• ไมโครโฟนไม่ส่งสัญญาณ:
  • โปรดตรวจสอบให้แน่ใจว่าได้กดปุ่ม PTT อย่างแน่นหนาในระหว่างการส่งสัญญาณ
  • ตรวจสอบตำแหน่งของไมโครโฟน ควรอยู่ใกล้ปากของคุณ
  • ตรวจสอบให้แน่ใจว่าวิทยุอยู่ในโหมดส่งสัญญาณ
• เสียงเพี้ยน:
  • ปรับระดับเสียงเพื่อป้องกันไม่ให้ลำโพงทำงานหนักเกินไป
  • ตรวจสอบการเชื่อมต่อที่พอร์ตวิทยุว่าหลวมหรือไม่
  • ตรวจสอบให้แน่ใจว่าสัญญาณวิทยุชัดเจน

9. ข้อมูลจำเพาะทางเทคนิค

10. การรับประกันและการสนับสนุน

สำหรับข้อมูลการรับประกันและการบริการลูกค้า โปรดดูเอกสารที่แนบมาพร้อมกับสินค้าที่ซื้อ หรือเยี่ยมชมเว็บไซต์อย่างเป็นทางการของ Retevis webไซต์ เก็บหลักฐานการซื้อของคุณไว้เพื่อใช้ในกรณีเรียกร้องการรับประกัน
