AOPUTTRIVER AP-846A HVAC Anemometer Instruction Manual

1. สินค้าหมดview

The AOPUTTRIVER AP-846A is a professional digital anemometer designed for high-accuracy measurement of wind speed, wind temperature, and air flow (CFM/CMM). This multi-functional device is suitable for various applications including HVAC system analysis, air blower testing, environmental monitoring, and outdoor activities.

Key features include a large backlit LCD display, data hold function, MAX/MIN/AVG measurement modes, unit switching, and automatic power-off for battery conservation. The remote vane sensor with an extendable coiled cable allows for flexible and precise measurements in various environments.

Figure 1: AOPUTTRIVER AP-846A HVAC Anemometer

2. เนื้อหาบรรจุภัณฑ์

เมื่อเปิดบรรจุภัณฑ์ โปรดตรวจสอบว่าสินค้าทั้งหมดที่ระบุไว้ด้านล่างมีอยู่และอยู่ในสภาพดี:

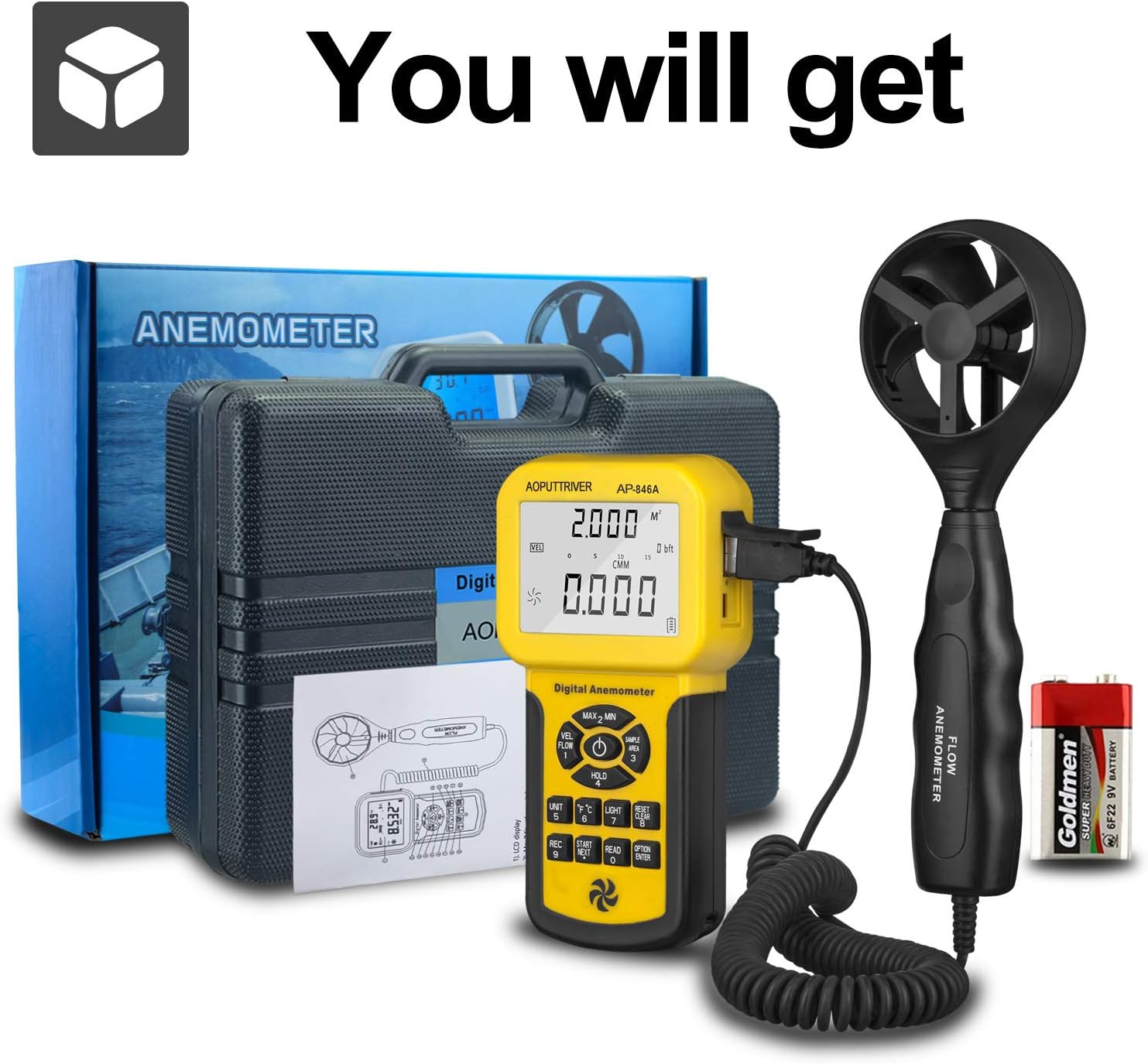

• 1 x AOPUTTRIVER AP-846A Digital Anemometer Main Unit
• 1 x Remote Vane Sensor with Coiled Cable
• 1 x 9V (6F22) Battery
• 1 x กล่องใส่แบบแข็ง
• 1 x คู่มือผู้ใช้

รูปที่ 2: สิ่งของในบรรจุภัณฑ์

3. การระบุส่วนประกอบ

Familiarize yourself with the main components and controls of the AP-846A anemometer:

Figure 3: Labeled Components

1. จอแสดงผล LCD: แสดงค่าการวัด หน่วย และตัวบ่งชี้
2. MAX/MIN Value Switch: สลับแสดงค่าระหว่างค่าสูงสุด ค่าต่ำสุด และค่าปัจจุบัน
3. ปุ่มเปิดปิด: เปิด/ปิดอุปกรณ์
4. Wind Velocity/Flow Transform Key: Switches between wind velocity and air flow (CFM/CMM) modes.
5. Data Holding Key: หยุดการอ่านค่าปัจจุบันบนจอแสดงผล
6. Unit Transform Key: Changes measurement units (e.g., m/s, mph, °C, °F).
7. Data Record Key: Initiates data recording.
8. Measuring Key for Average Value of Wind Flow: Calculates and displays the average air flow.
9. Read Recorded Data Key: Recalls stored data.
10. Wind Flow AVG 2/3 MAX and Figure Input: Used for advanced air flow calculations and area input.
11. Reset Key in "READ" Mode/Clear Recorded: Resets recorded data.
12. Backlight On/Off Key: Press to activate/deactivate the display backlight.
13. สวิตช์หน่วยอุณหภูมิ: Toggles between Celsius (°C) and Fahrenheit (°F).
14. Duct Area Input and Sampling Time Setting Key: Used for setting duct area for CFM/CMM calculations.
15. สายเชื่อมต่อ: Connects the main unit to the vane sensor.
16. Wind Velocity Sensors: Rotating vane for wind speed measurement.

4. การตั้งค่า

4.1 การติดตั้งแบตเตอรี่

The AP-846A requires one 9V (6F22) battery. To install or replace the battery:

1. ค้นหาช่องใส่แบตเตอรี่ที่ด้านหลังของตัวเครื่องหลัก
2. คลายเกลียวสกรูสองตัวที่ยึดฝาครอบแบตเตอรี่ออก
3. ใส่แบตเตอรี่ 9V โดยตรวจสอบให้แน่ใจว่าขั้วถูกต้อง
4. ปิดฝาครอบแบตเตอรี่กลับเข้าที่และขันให้แน่นด้วยสกรู

Note: For optimal performance and to prevent leakage, use alkaline batteries and remove batteries if the device will not be used for an extended period.

4.2 Connecting the Vane Sensor

Connect the remote vane sensor to the main unit by plugging the USB-style connector of the coiled cable into the corresponding port on the top of the main unit.

Video 1: Demonstrates battery installation and connecting the vane sensor to the main unit.

5. คู่มือการใช้งาน

5.1 เปิด/ปิดเครื่อง

• ในการเปิดเครื่อง ให้กด ปุ่มเปิด / ปิด (3 ในรูปที่ 3)
• ในการปิดเครื่องให้กดปุ่ม ปุ่มเปิด / ปิด for a few seconds. The device also features an auto power-off function after 5 minutes of inactivity to save battery.

การควบคุมแบ็คไลท์ 5.2

กดปุ่ม Backlight On/Off Key (12 in Figure 3) to turn the display backlight on or off. This improves visibility in low-light conditions.

5.3 การเลือกหน่วย

The AP-846A supports multiple units for wind speed and temperature:

• Wind Speed Units: กดปุ่ม Unit Transform Key (6 in Figure 3) to cycle through m/s, km/h, ft/min, knots, and mph.
• หน่วยอุณหภูมิ: กดปุ่ม สวิตช์หน่วยอุณหภูมิ (13 in Figure 3) to switch between Celsius (°C) and Fahrenheit (°F).

5.4 Wind Speed and Temperature Measurement

To measure wind speed and temperature:

1. Ensure the vane sensor is connected to the main unit.
2. เปิดเครื่องอุปกรณ์
3. Hold the vane sensor in the airflow, ensuring the air flows through the vane in the direction indicated by the arrow on the sensor.
4. The wind speed and temperature readings will be displayed on the LCD.

Figure 4: Measuring airflow from an HVAC unit.

Figure 5: Measuring airflow from a fan.

5.5 CFM (Cubic Feet per Minute) Measurement

To measure CFM, you need to input the area of the duct or vent:

1. กดปุ่ม "UNIT" สำคัญ (6 in Figure 3) to select CFM or CMM mode.
2. กดปุ่ม "AREA" สำคัญ (14 in Figure 3), then use the number keys to enter the duct area (e.g., 1 or 2 for predefined areas, or custom input).
3. กดปุ่ม "เข้า" key to confirm the area.
4. Position the vane sensor in the airflow. The CFM/CMM reading will be displayed.

Formula: Flow = Velocity * (Free Area)

Figure 6: CFM Measurement Guide

5.6 การวัดค่าสูงสุด/ต่ำสุด/เฉลี่ย

กดปุ่ม MAX/MIN Value Switch (2 in Figure 3) to cycle through maximum, minimum, and current readings. For average air flow, use the Measuring Key for Average Value of Wind Flow (8 ในรูปที่ 3)

5.7 การเก็บข้อมูล

กดปุ่ม Data Holding Key (5 in Figure 3) to freeze the current reading on the display. Press it again to release the hold.

6. การบำรุงรักษา

• รักษาอุปกรณ์ให้สะอาดและแห้ง เช็ดด้วยผ้านุ่มๆamp ผ้า ห้ามใช้สารทำความสะอาดที่มีฤทธิ์กัดกร่อนหรือตัวทำละลาย
• Store the anemometer in its protective carrying case when not in use to prevent damage to the vane sensor.
• Replace the 9V battery when the low power indicator appears on the display.
• Avoid exposing the device to extreme temperatures or high humidity.

7 การแก้ไขปัญหา

• ไม่มีภาพแสดง/อุปกรณ์ไม่เปิดใช้งาน: ตรวจสอบการติดตั้งแบตเตอรี่และตรวจสอบให้แน่ใจว่าแบตเตอรี่มีประจุเพียงพอ เปลี่ยนแบตเตอรี่หากจำเป็น
• การอ่านค่าที่ไม่ถูกต้อง: Ensure the vane sensor is clean and rotates freely. Verify that the sensor is positioned correctly in the airflow, facing the direction of the flow. Check for any obstructions.
• Display Not Changing: Check if the Data Hold function is activated. Deactivate it by pressing the Data Holding Key.
• CFM/CMM Readings Incorrect: Double-check the entered duct area value. Ensure the correct units (CFM/CMM) are selected.

8. ข้อมูลจำเพาะ

Figure 7: Wind Velocity Range and Accuracy

9. การรับประกันและการสนับสนุน

AOPUTTRIVER provides 2-Years Technical Support for this product. If you encounter any problems or have questions regarding your AP-846A anemometer, please contact AOPUTTRIVER customer support for assistance. They will provide troubleshooting guidance or arrange for a replacement if necessary.
