คู่มือการใช้งานสว่านตั้งพื้น Scheppach DP16VLS

1. บทนำ

This manual provides essential information for the safe and efficient operation, assembly, maintenance, and troubleshooting of your Scheppach DP16VLS Pillar Drill. Please read these instructions carefully before using the machine to ensure proper function and to prevent injury or damage.

Image 1: Scheppach DP16VLS Pillar Drill with included vice.

2. คำแนะนำด้านความปลอดภัย

Always observe general safety regulations when working with power tools. Failure to follow these instructions may result in electric shock, fire, and/or serious injury.

คำเตือนความปลอดภัยทั่วไป:

• ความปลอดภัยในพื้นที่ทำงาน: รักษาพื้นที่ทำงานให้สะอาดและมีแสงสว่างเพียงพอ พื้นที่ที่รกหรือมืดอาจเกิดอุบัติเหตุได้ ห้ามใช้เครื่องมือไฟฟ้าในสภาพแวดล้อมที่อาจเกิดการระเบิด เช่น ในบริเวณที่มีของเหลวไวไฟ ก๊าซ หรือฝุ่น
• ความปลอดภัยทางไฟฟ้า: ปลั๊กไฟของเครื่องมือไฟฟ้าต้องตรงกับเต้ารับ ห้ามดัดแปลงปลั๊กไฟไม่ว่ากรณีใดๆ ทั้งสิ้น หลีกเลี่ยงการสัมผัสร่างกายกับพื้นผิวที่ต่อสายดินหรือสายดิน
• ความปลอดภัยส่วนบุคคล: Always wear eye protection. Use hearing protection when operating the drill. Wear appropriate clothing; avoid loose clothing or jewelry that can get caught in moving parts. Secure long hair.
• การใช้และการดูแลเครื่องมือ: อย่าฝืนใช้เครื่องมือไฟฟ้า ใช้เครื่องมือไฟฟ้าที่ถูกต้องตามการใช้งาน ถอดปลั๊กออกจากแหล่งจ่ายไฟก่อนทำการปรับแต่ง เปลี่ยนอุปกรณ์เสริม หรือจัดเก็บเครื่องมือไฟฟ้า

Specific Pillar Drill Safety:

• Always secure the workpiece firmly to the drill table using the included vice or clamps. Never hold the workpiece by hand.
• Ensure the drill bit is correctly installed and tightened in the chuck before operation.
• Adjust the drilling depth stop to prevent drilling into the drill table.
• Keep hands clear of the rotating drill bit and all moving parts.
• Allow the motor to reach full speed before beginning to drill.
• Do not attempt to clear chips or debris while the drill is operating.

3. สินค้าหมดview และคุณสมบัติ

The Scheppach DP16VLS is a robust pillar drill designed for precise drilling in various materials including wood, metal, aluminum, and plastic. It features a powerful 500W motor and a variable speed system.

คุณสมบัติหลัก:

• มอเตอร์: Powerful 500 Watt motor.
• ความเร็ว: 5 adjustable speeds ranging from 600 to 2650 revolutions per minute (rpm).
• เชย: Keyed chuck with a capacity of 1.5 to 13 mm.
• ความลึกในการเจาะ: Maximum drilling stroke of 50 mm.
• โต๊ะทำงาน: Robust steel structure, height-adjustable, and inclinable up to 45 degrees.
• รอง: Includes a vice with a maximum clamping capacity of 62 mm.
• เลเซอร์: Integrated positioning laser for precise drilling point alignment.
• Outreach: 105 mm outreach from the column to the chuck center.

Image 2: Diagram illustrating ergonomic handle, precision laser, variable speed, and belt drive.

Image 3: Diagram illustrating adjustable drilling table, chuck capacity, heavy base, and 500W motor.

4. การประกอบ

The Scheppach DP16VLS Pillar Drill is typically supplied partially disassembled. Follow these general steps for assembly. Refer to the detailed assembly diagrams in your product packaging for specific instructions.

1. การประกอบฐานและเสา: Secure the main column to the stable base using the provided fasteners. Ensure all connections are tight.
2. การประกอบโต๊ะ: Attach the work table to the column, ensuring it can be adjusted vertically and rotated freely.
3. ชุดหัวเจาะ: Mount the drill head assembly onto the top of the column. Connect any necessary electrical components as per the wiring diagram.
4. ขั้นตอนการติดตั้งหัวจับ: Install the drill chuck onto the spindle. Ensure it is seated correctly and securely.
5. Handle and Vice: Attach the feed handles and the included vice to the work table.
6. การติดตั้งสายพาน: If not pre-installed, install the drive belt between the motor and spindle pulleys. Adjust belt tension as needed (refer to Maintenance section).

Important: Before first use, verify all fasteners are securely tightened and all components are correctly aligned.

5. คู่มือการใช้งาน

5.1 Preparing for Drilling

• เลือกดอกสว่าน: Choose the appropriate drill bit for the material and hole size. Insert it into the chuck and tighten securely with the chuck key.
• ปรับความเร็ว: Open the belt cover and adjust the belt position on the pulleys to select the desired speed. Higher speeds are generally for smaller bits and softer materials, while lower speeds are for larger bits and harder materials. Close the belt cover before operation.
• Adjust Work Table: Loosen the table lock and adjust the work table height and angle as required for your workpiece. Re-tighten the lock securely. The table can be tilted from +45° to -45°.
• ชิ้นงานที่ปลอดภัย: Place the workpiece on the table and secure it firmly using the included vice or clamps. Ensure it cannot shift during drilling.
• Set Drilling Depth: Use the depth stop mechanism to set the desired drilling depth. This prevents drilling too deep.
• เปิดใช้งานเลเซอร์: Turn on the integrated laser guide to precisely align the drilling point.

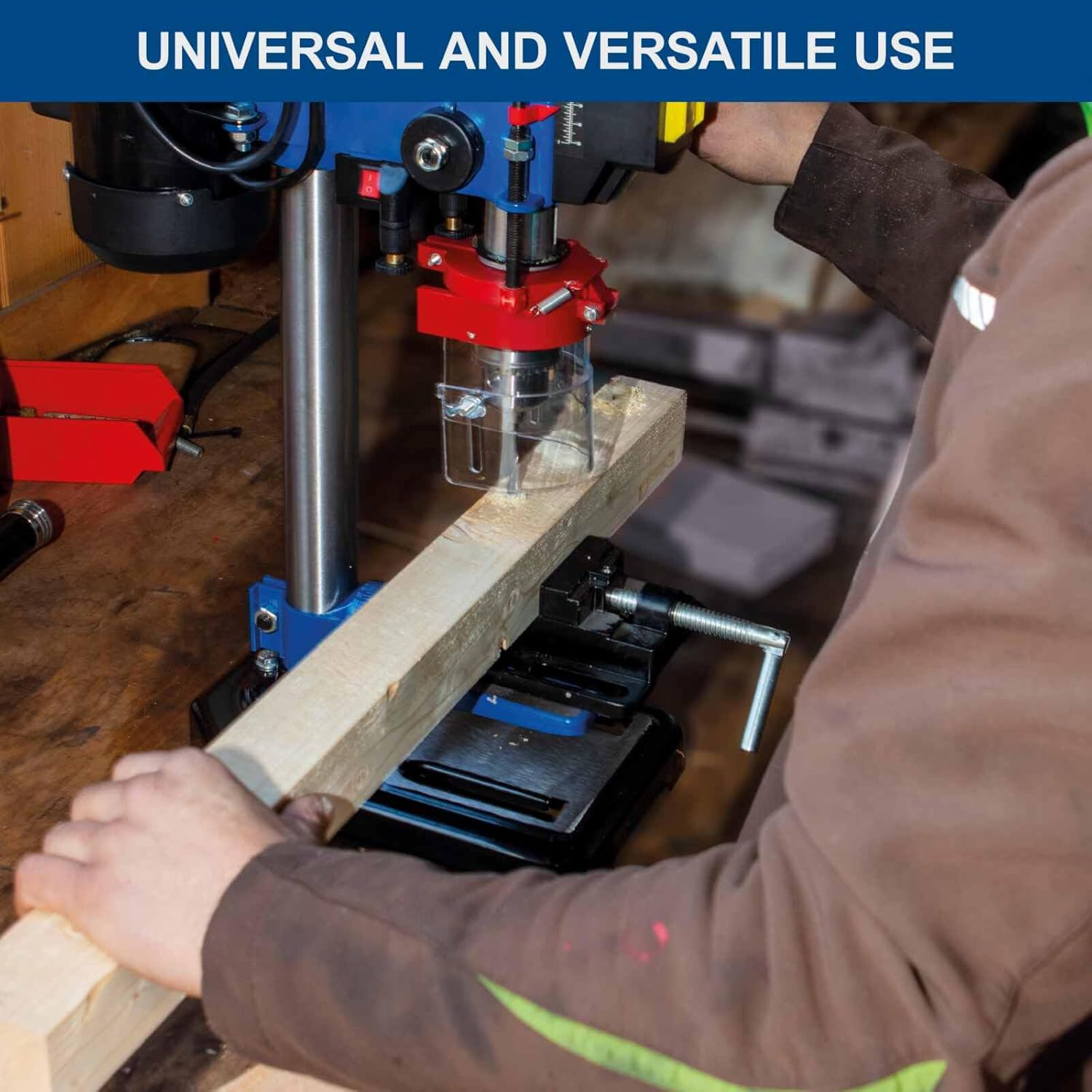

Image 4: User drilling into a wooden beam, demonstrating proper workpiece securing.

Image 5: User drilling into a metal workpiece secured by the included vice.

Image 6: Close-up of the depth scale and laser guide for precise control.

5.2 ขั้นตอนการเจาะ

1. ตรวจสอบให้แน่ใจว่าได้ปฏิบัติตามข้อควรระวังด้านความปลอดภัยทั้งหมด
2. Turn on the drill using the power switch. Allow the motor to reach its operating speed.
3. Slowly lower the drill bit into the workpiece using the feed handles. Apply steady, even pressure.
4. Do not force the drill. If the motor slows significantly, reduce feed pressure.
5. Periodically retract the drill bit to clear chips, especially when drilling deep holes in metal.
6. Once the desired depth is reached, retract the drill bit completely from the workpiece.
7. Turn off the drill and wait for the chuck and drill bit to stop rotating before removing the workpiece or making adjustments.

6. การบำรุงรักษา

Regular maintenance ensures the longevity and safe operation of your pillar drill.

• การทำความสะอาด: After each use, clean the machine of dust, chips, and debris. Use a brush or compressed air. Do not use solvents that may damage plastic parts.
• การหล่อลื่น: Periodically lubricate moving parts such as the column, spindle, and feed mechanism with light machine oil.
• ความตึงของสายพาน: Check the drive belt tension regularly. A properly tensioned belt should have slight give when pressed. Adjust if too loose or too tight to prevent slippage or excessive wear.
• การบำรุงรักษาชัค: Keep the chuck jaws clean and free of debris. Lubricate the chuck mechanism occasionally.
• การตรวจสอบระบบไฟฟ้า: Regularly inspect the power cord and plug for damage. If damaged, have it replaced by a qualified technician.

7 การแก้ไขปัญหา

This section addresses common issues you might encounter with your Scheppach DP16VLS Pillar Drill.

8. ข้อมูลจำเพาะ

Technical data for the Scheppach DP16VLS Pillar Drill.

• หมายเลขรุ่น: DP16VLS
• ผู้ผลิต: Scheppach
• รหัสบทความ: SCH5906810901
• ขนาดสินค้า : 43.5 x 22 x 60 ซม.
• น้ำหนักสินค้า: 14 กก.
• วัสดุ: เหล็ก
• สี: สีฟ้า
• เสร็จ: เคลือบเงา
• แหล่งพลังงาน: สายไฟ
• เล่มที่tage: 230 โวลต์
• วัดtage: 500 วัตต์
• Ampอายุ: 16 Ampที่นั่น
• ความจุเชย: 1.5 - 13 มม.
• Max Drilling Depth: 50 มม.
• ความเร็ว: 5 (600-2650 รอบต่อนาที)
• ความเร็วการหมุนสูงสุด: 2650 รอบ/นาที
• ระดับเสียง: 84 เดซิเบล
• ความยาวสายเคเบิล: 2000 มม.
• Max Distance Chuck to Table: 170 มม.
• Max Distance Chuck to Base: 250 มม.
• การเอียงโต๊ะ: -45° ถึง +45°
• ส่วนประกอบที่รวมอยู่: Pillar Drill, Vice

Image 7: Diagram illustrating the 50 mm drilling depth capacity.

Image 8: Diagram showing suitable materials for drilling: wood, steel, metal, aluminum, plastic.

Image 9: Close-up of drill head showing 105 mm outreach from column to chuck center.

9. การรับประกันและการสนับสนุน

For warranty information, please refer to the documentation included with your purchase or contact Scheppach customer service directly. Keep your proof of purchase for any warranty claims.

For technical support, spare parts, or service inquiries, please contact your authorized Scheppach dealer or visit the official Scheppach webเว็บไซต์สำหรับรายละเอียดการติดต่อ
